桌面级PCB数控板轧加工设备结构

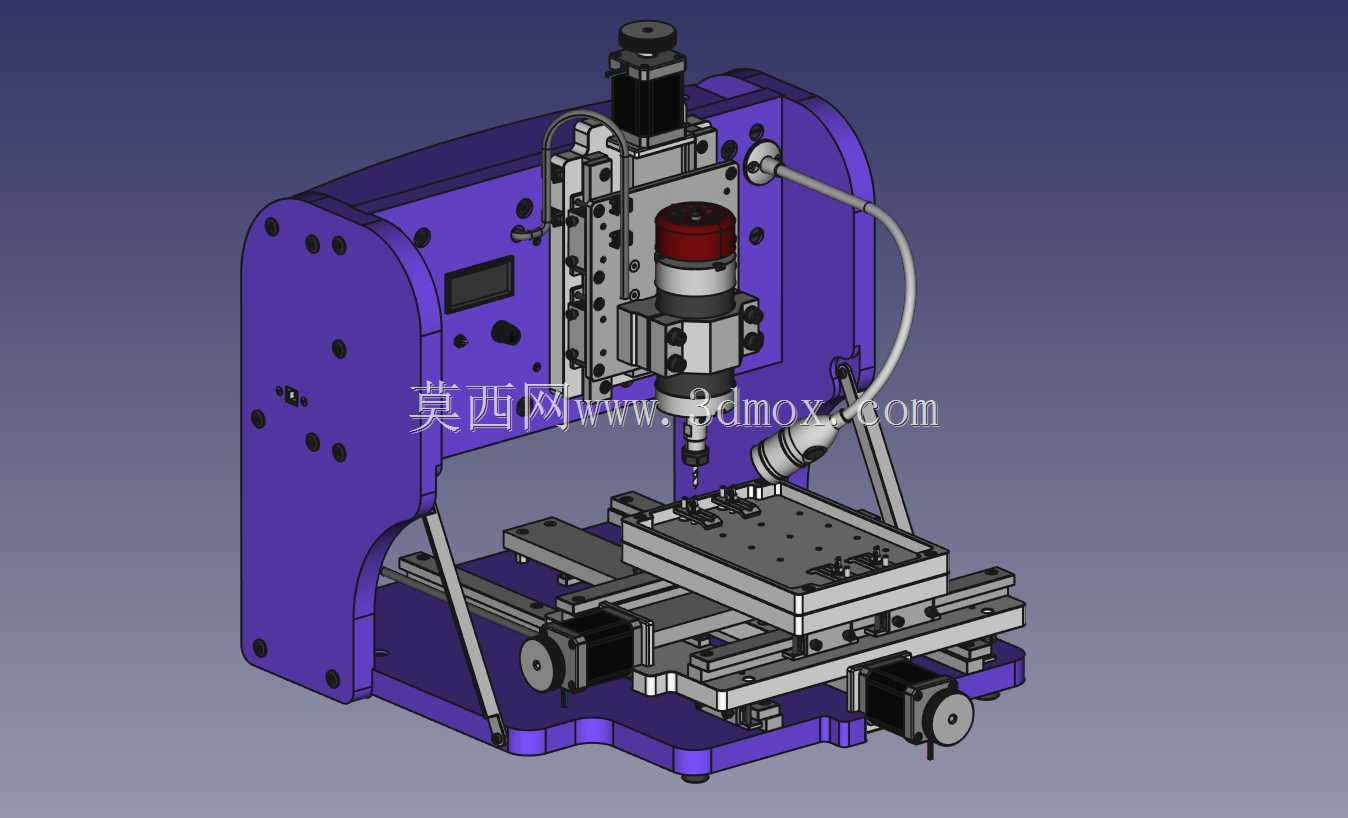

　　在电子制造小批量打样、高校电子实验室研发、创客硬件开发场景中，PCB板材的精密轧平、浅铣加工一直存在设备占地大、操作门槛高的痛点，这款桌面型数控PCB加工设备的结构设计，正是瞄准这类细分加工需求做的定向优化。从整机布局来看，设备采用C型单立柱开式结构，这种结构的优势在于工件装卸的操作空间充足，操作者可以从正面、侧面两个方向完成PCB板的装夹定位，不会像封闭框架式小型机床那样存在操作视野遮挡的问题，同时C型结构的立柱与底座采用一体化拼接式刚性连接，在加工Z轴方向的切削载荷时，能有效降低立柱的后仰形变，保证加工面的平面度公差控制在小批量PCB加工的允许范围内。

　　设备的运动轴采用常规的三轴正交布局，X轴承载工件台做横向进给，Y轴集成在底座上做纵向进给，Z轴搭载加工主轴做垂直方向的进给运动，这种轴系分配方式将重量较大的主轴部件的运动行程限制在垂直方向，降低了水平运动轴的负载惯量，在选用同规格步进电机的前提下，能获得更平稳的低速进给表现，适配PCB板材加工时小切深、快进给的工艺参数要求。主轴部件采用高速风冷电主轴配置，最高转速可以覆盖PCB铣削、板料轧平所需的切削线速度，主轴侧面加装的辅助定位机构，能在加工前快速对准PCB板的基准孔位，减少对刀操作的辅助时间。工件台采用带密集定位孔的平板结构，配合专用的压板夹具，可以快速固定不同尺寸的PCB裸板，定位孔的孔位间距按照常用PCB板的安装孔位规格做了匹配，装夹时不需要额外制作专用工装，就能完成从50mm见方的小型控制板到150mm幅面的功能板的装夹固定。

　　从安装边界来看，整机的底座 footprint 控制在桌面设备的合理范围内，不需要专门的设备基础，放置在常规的承重工作台上即可使用，底座底部预留的减震垫安装位，可以搭配橡胶减震垫降低主轴高速运转时的振动传递，避免振动传导到工作台面影响其他精密操作。Z轴的滑台采用线性导轨支撑，配合滚珠丝杠传动，相比普通光轴传动的小型桌面机床，Z轴的进给重复定位精度更高，在进行PCB表面的浅轧加工、覆铜层铣削时，能保证加工深度的一致性，避免出现局部过铣或者铣不透的问题。设备的走线采用拖链内置布局，所有动力线、信号线都收纳在柔性拖链内部，在轴系往复运动过程中不会出现线缆剐蹭、拉扯的问题，既提升了整机外观的整洁度，也减少了线缆外露带来的操作安全隐患。

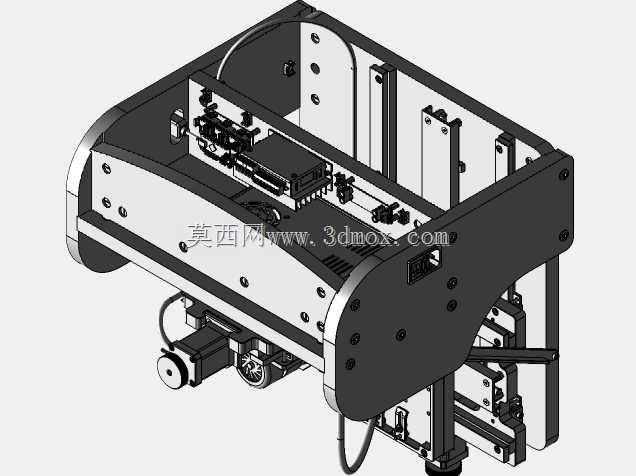

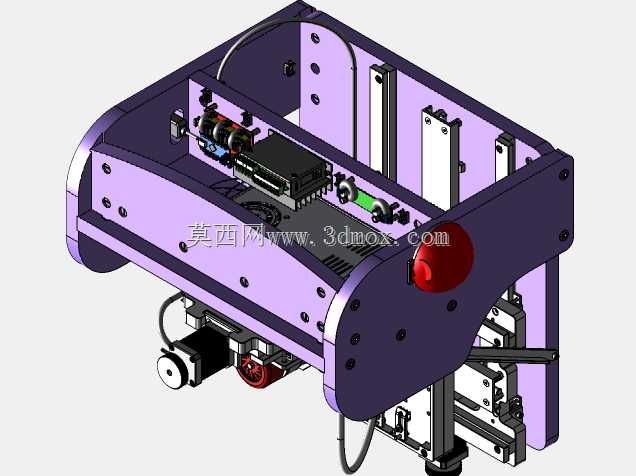

　　在设计思路上，这款设备没有追求大行程、重切削的加工能力，而是围绕PCB加工的专属需求做了功能裁剪，比如去掉了通用数控铣床的金属重切削强化结构，将整机重量控制在单人可搬运的范围内，方便实验室、创客空间内的设备移位；主轴的转速区间专门匹配PCB板材、塑料覆铜板的切削参数，不需要额外调整传动比就能直接适配常用的PCB加工刀具。设备侧面预留的电控安装位，可以集成驱动板、控制主板在内的所有电控元件，不需要额外搭配独立的电控柜，进一步压缩了整机的占用空间。在实际使用场景中，这款设备除了完成PCB板的轧平、覆铜铣削加工外，还可以通过更换不同的加工刀具，完成薄型塑料件的外形铣削、面板刻字等轻型加工任务，适配小批量电子样机制作过程中的多类机加工需求，弥补了大型加工设备在小尺寸工件快速加工场景下的灵活性不足问题。设备的立柱上预留的数显表安装位，可以根据使用需求加装轴系位置数显装置，方便手动操作时的进给位置观察，兼顾数控自动加工和手动微调操作的使用需求。
