多工位并排孔位机械安装固定基座

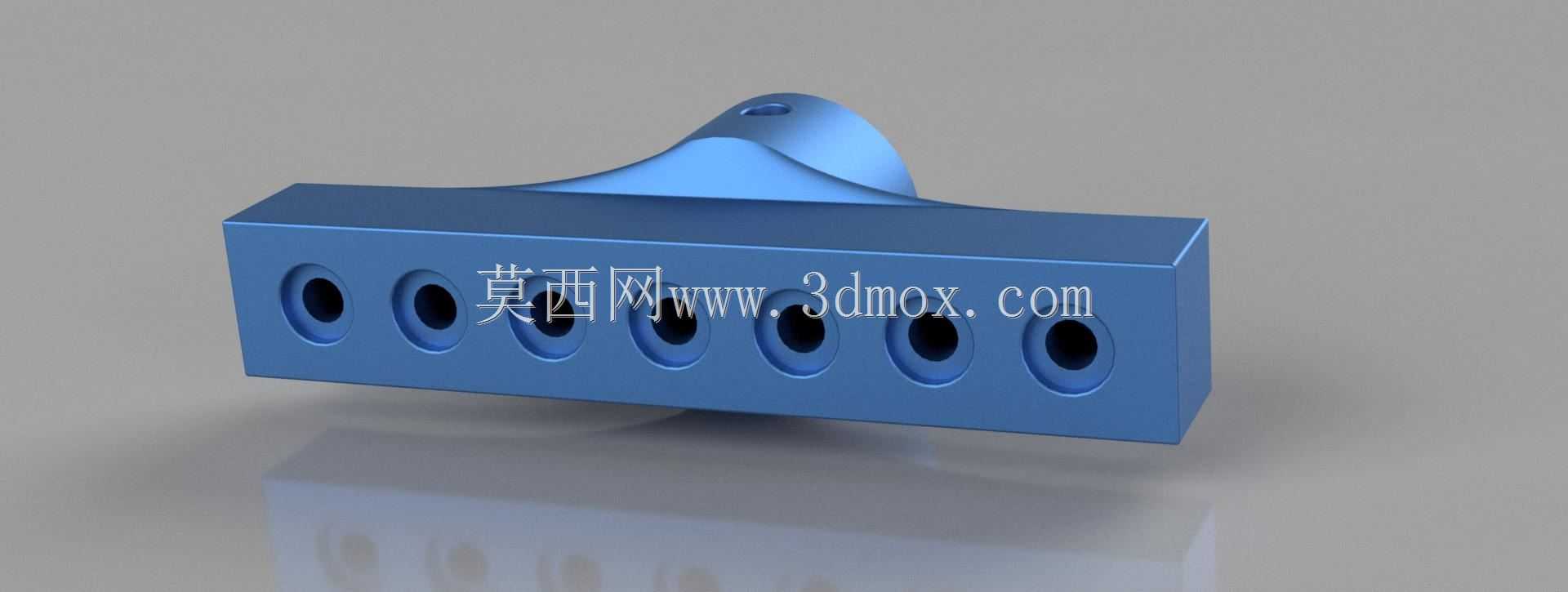

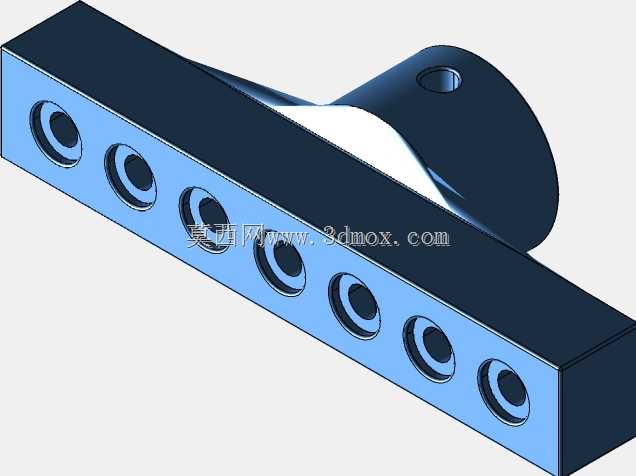

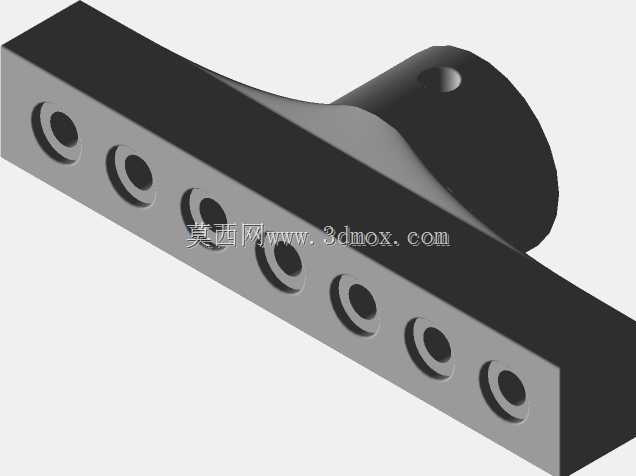

　　这类带多组并排同轴孔的块状基座，在小型流体控制回路、气动分支管路排布场景里应用十分普遍，日常做非标设备气路改造、实验台流体分路设计时经常会用到这类结构，核心作用是把单路输入的介质均匀分配到多个并行输出支路，同时靠自身刚性结构承担管路接头的安装载荷，避免管路接头直接固定在薄壁设备外壳上出现密封失效、接头松动的问题。从结构设计逻辑来看，主体采用矩形块作为承载基体，是因为矩形截面的加工基准更容易找正，普通三轴铣床一次装夹就能完成顶面、底面以及正面孔位的粗精加工，不需要复杂的多轴转位工序，加工成本控制更友好，批量生产时的尺寸一致性也更容易保证。正面排布的七个等径通孔，孔间距按照常规快插接头的安装预留间隙做了等距设置，

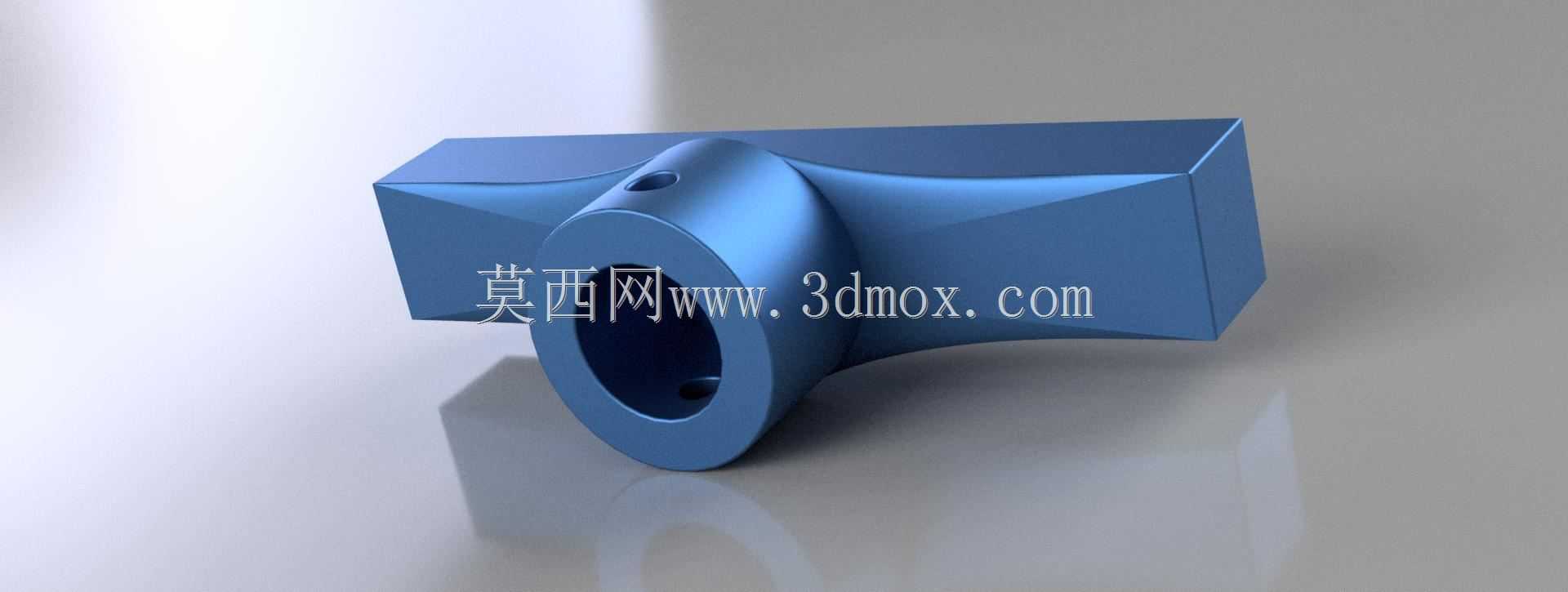

　　每个孔位周边预留了足够的平面区域，用来贴合接头的密封垫圈，不会出现相邻接头安装时扳手空间不足、互相干涉的情况，孔的内壁粗糙度按照密封连接要求控制在Ra1.6以内，保证接头拧入后不会出现介质渗漏。顶部延伸出的带单孔凸耳结构，是整个基座的安装固定点位，凸耳和矩形基体之间做了大圆弧过渡，避免直角连接处的应力集中，当设备运行产生振动时，圆弧过渡区域可以分散安装螺栓带来的局部应力，不会出现长期受振后凸耳根部断裂的问题；凸耳上的安装孔做了轻微的沉孔设计，安装螺栓的头部可以完全沉入沉孔内，不会突出凸耳表面，避免和周边其他零部件产生刮碰。做这类零件的三维建模时，首先要确定整体的安装边界：矩形基体的长度要覆盖所有并排孔位加上两端的壁厚余量，

　　宽度要保证孔的内壁到基体侧面有足够的壁厚，承受管路内压时不会出现侧壁变形，高度方向要匹配接头拧入后的螺纹旋合长度，避免孔深不够导致接头旋合不到位影响密封强度。建模过程中先拉伸出基体的矩形轮廓，再在顶面绘制凸耳的截面轮廓，拉伸后做过渡圆角处理，之后按照计算好的孔间距在正面绘制所有孔位的草图，一次性切除出所有通孔，最后处理凸耳上的安装孔、各棱边的工艺倒角，避免加工后出现锋利的锐边划伤装配人员。实际选型使用时，要先确认安装面的平面度，基座底面和设备安装面之间如果存在较大间隙，拧紧固定螺栓时会导致基体变形，进而让正面的孔位同轴度出现偏差，接头拧入后会出现偏斜，影响密封效果；如果用于有压力的流体回路，

　　还要根据工作压力核算基体的壁厚是否满足强度要求，高压场景下可以适当加大孔位之间的间距、增加基体厚度，避免受压后孔间壁出现开裂。这类结构的建模练习，能帮助设计者熟悉机加工零件的工艺合理性设计，掌握孔位排布、壁厚预留、应力集中规避的实际设计技巧，避免做出只能看不能实际加工生产的理想化模型，建模过程中要时刻考虑加工工序的可行性，比如所有孔位的轴线要尽量和机床主轴方向平行，减少斜孔、异形面带来的额外加工成本，过渡圆角的半径要匹配常用铣刀的规格，不要设置无法加工的内直角或者过小的圆角，导致后续加工时需要额外安排电加工工序，推高零件的制造成本。
