多台阶回转体加工部件旋转实践结构

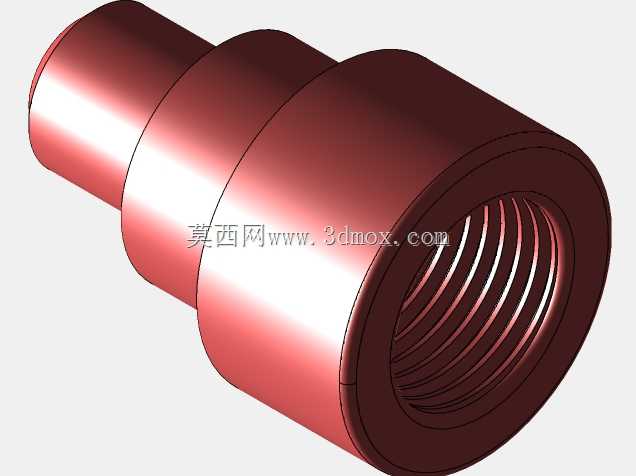

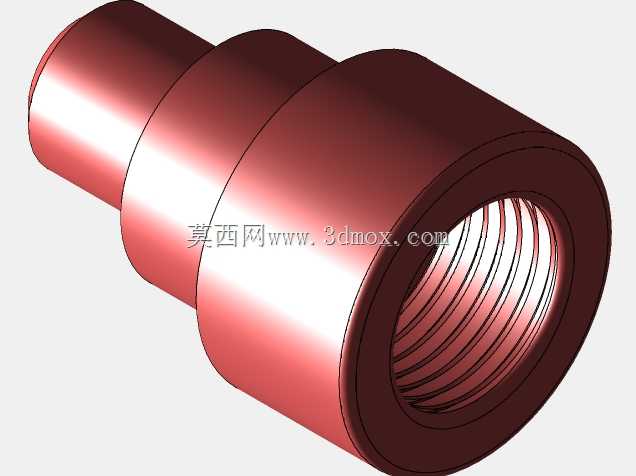

　　这类多台阶同轴回转结构，在常规机械加工场景里属于车削工序的典型加工对象，日常多用于传动系统的中间连接、定位套类组件的坯料验证环节，很多刚接触数控车削编程的从业者，都会先从这类同轴变径结构入手，验证刀路的进退刀逻辑、台阶面接刀精度以及不同直径外圆的切削参数匹配度。从结构本身来看，整个零件为全同轴回转构型，从左至右依次为大直径法兰段、中间过渡圆柱段、小直径工作段，各段之间采用直角台阶过渡，没有复杂的曲面或者异形槽特征，看似结构简单，实则在实际加工中很考验编程时的坐标系对刀精度——如果各段的同轴度公差要求在0.02mm以内，一次装夹完成全部外圆车削是最稳妥的工艺方案，要是受装夹行程限制需要二次掉头装夹，就必须提前在工艺里设计找正基准，

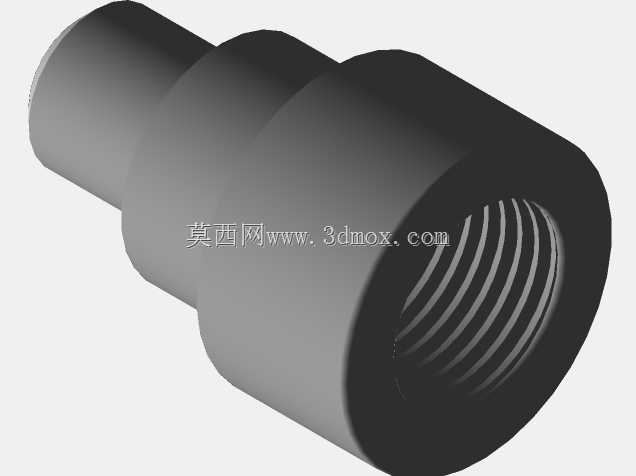

　　避免台阶之间出现同轴度超差的问题。做这类结构的三维建模时，核心思路是优先锁定中心回转轴线，所有外圆轮廓的草图都以该轴线为基准绘制，通过旋转特征一次性生成主体结构，不需要额外的布尔运算或者阵列特征，建模过程中要注意各台阶端面的垂直度约束，尤其是大直径段的左端面，往往是后续装配时的轴向定位基准，这个面和轴线的垂直度如果控制不好，装配后整个零件会出现轴向窜动的问题。从安装边界来看，这类零件的安装通常是通过大直径段的端面贴合安装基座的定位面，小直径段伸入配合孔内，中间段承担轴向的限位作用，设计时需要提前核算各段的直径差对应的配合公差：如果是间隙配合用于手动拆装的场景，小直径段和配合孔的公差可以选H7/g6，如果是过盈配合用于传递扭矩的场景，

　　配合公差就要调整到H7/p6，同时要在台阶过渡处设计微小的退刀槽或者倒角，避免装配时台阶棱边刮伤配合孔的内壁。在刀轨验证环节，这类结构的粗加工可以采用分层切削的方式，每层切削深度根据毛坯材质调整，45号钢材质的话单边切深控制在2-3mm即可，精加工时要注意台阶端面的走刀方向，从外圆向中心走刀可以避免端面出现中心凸台的问题，同时要在各台阶的棱角处预留0.1mm的倒角，去除加工毛刺，避免后续装配时割伤操作人员。很多新手在做这类回转件的加工实践时，容易忽略毛坯伸出卡盘的长度计算，要是伸出长度超过大直径段的3倍以上，加工时就容易出现振纹，尤其是大直径段切削时的切削力较大，必须保证卡盘的夹持力足够，

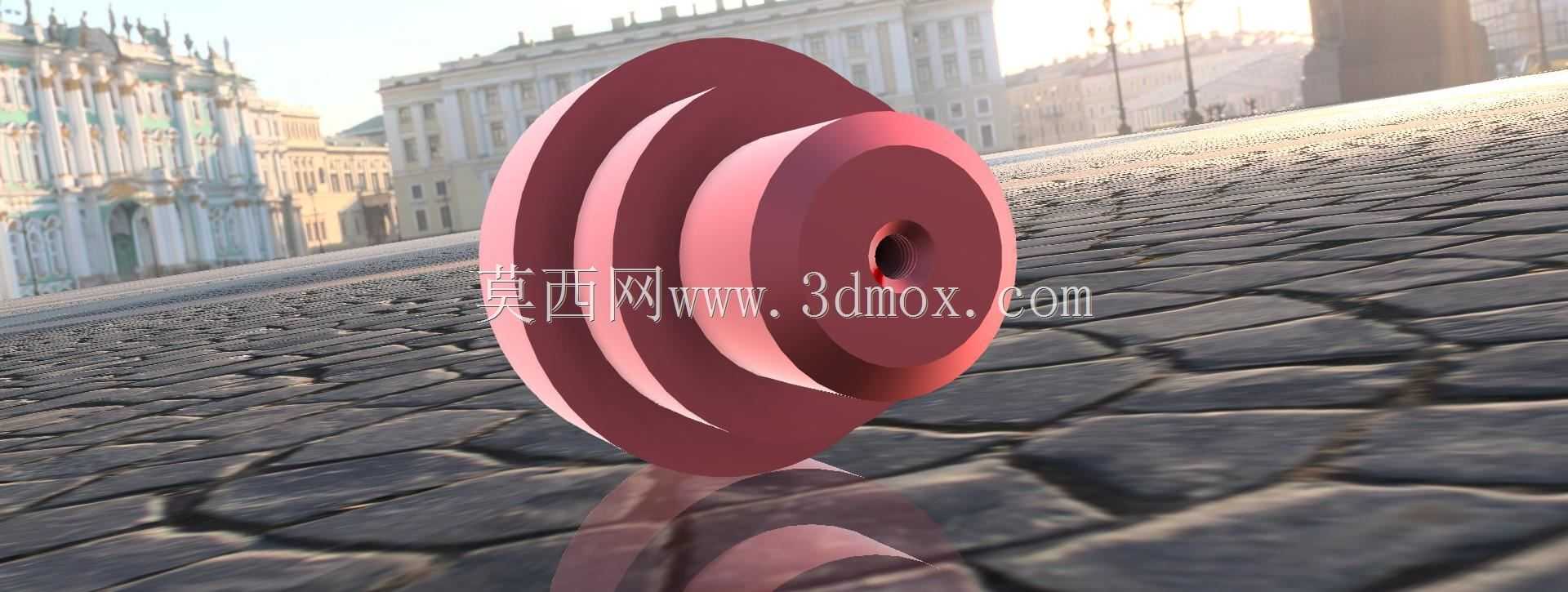

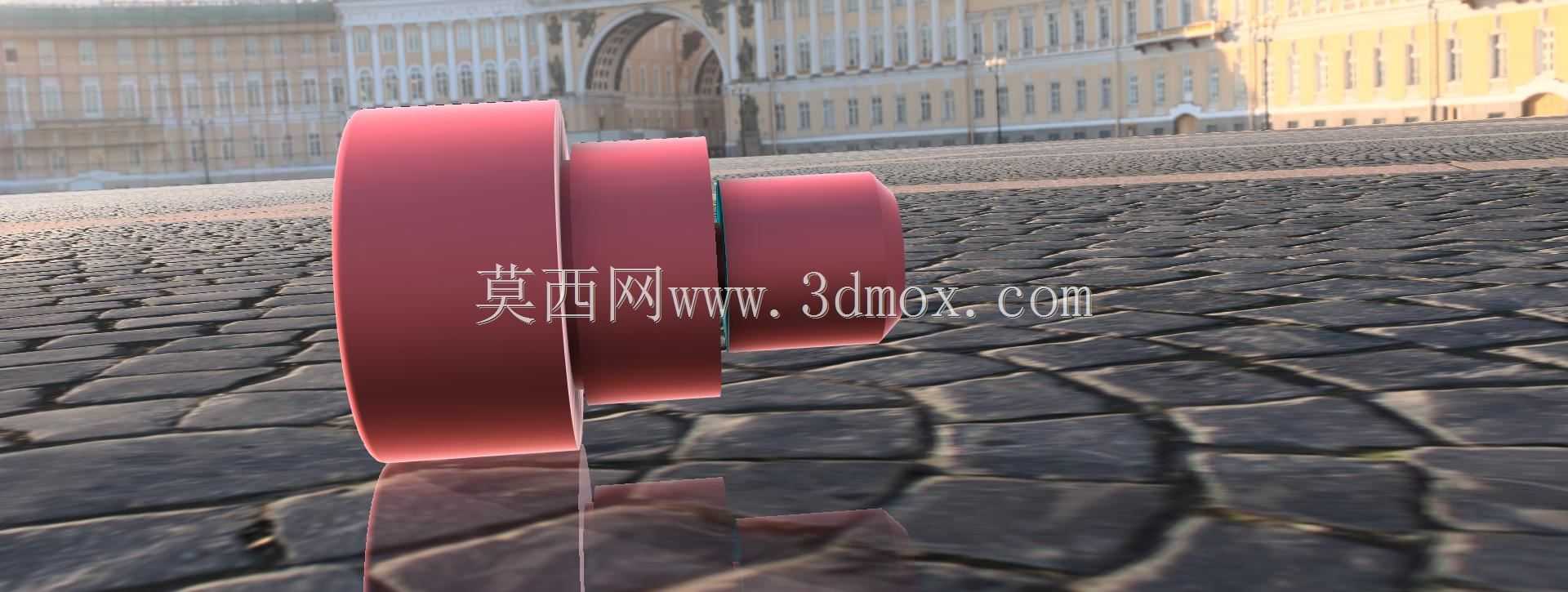

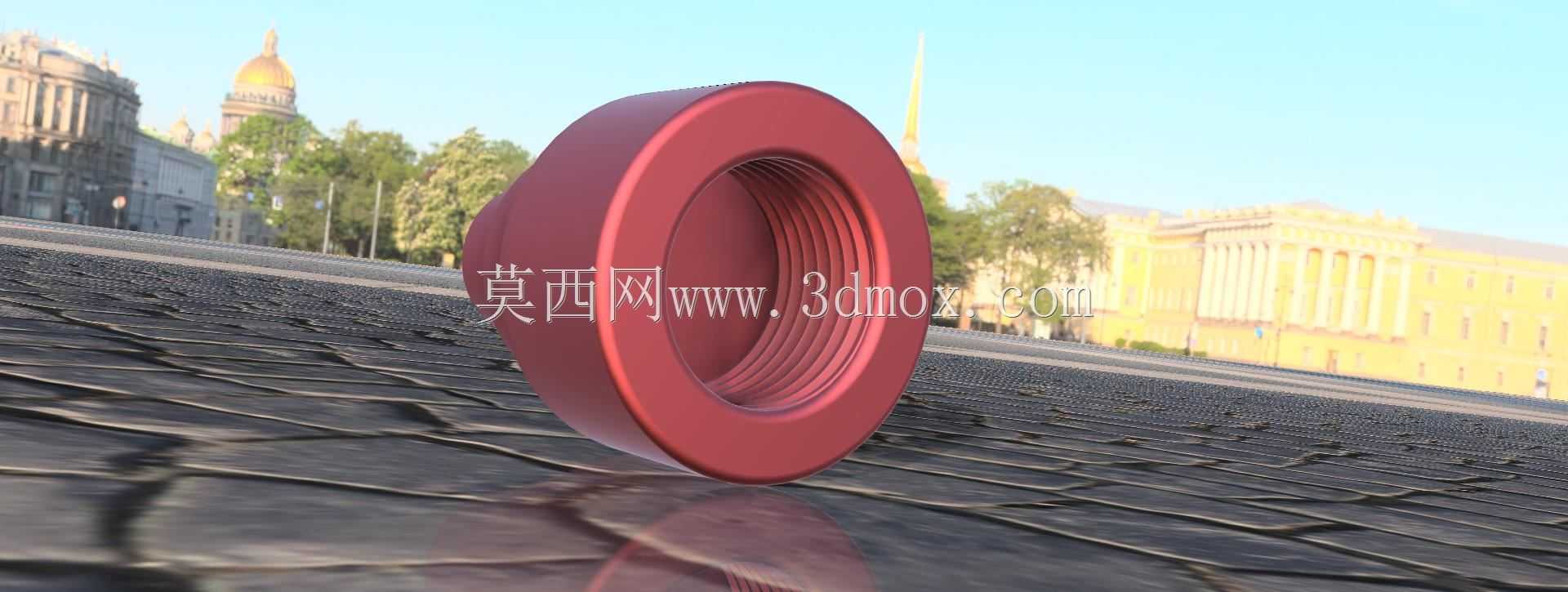

　　必要时可以采用尾座顶尖顶持小直径段的端面中心孔，提升加工时的刚性。另外在做渲染展示的时候，这类金属加工件的材质通常设置为45号钢的喷砂氧化质感，或者根据实际使用场景调整为调质后的发黑处理效果，场景打光时要突出各台阶面的轮廓边界，方便观看者快速识别各段的直径差和轴向长度比例，不需要添加过多的装饰性特征，重点突出结构本身的工艺特征就足够。这类结构虽然基础，但是涵盖了回转类零件建模、加工工艺规划、刀路参数设置的核心知识点，不管是用于数控编程的教学演示，还是作为简单套类零件的设计原型，都有很强的实践参考价值，很多复杂的轴类、套类零件，本质上都是在这类多台阶回转结构的基础上，添加键槽、螺纹、油槽等辅助特征演变而来的，把这类基础结构的设计、加工逻辑摸透，后续处理复杂回转件的时候就能少走很多弯路。
