户外带双侧扶手单跑踏步梯结构设计

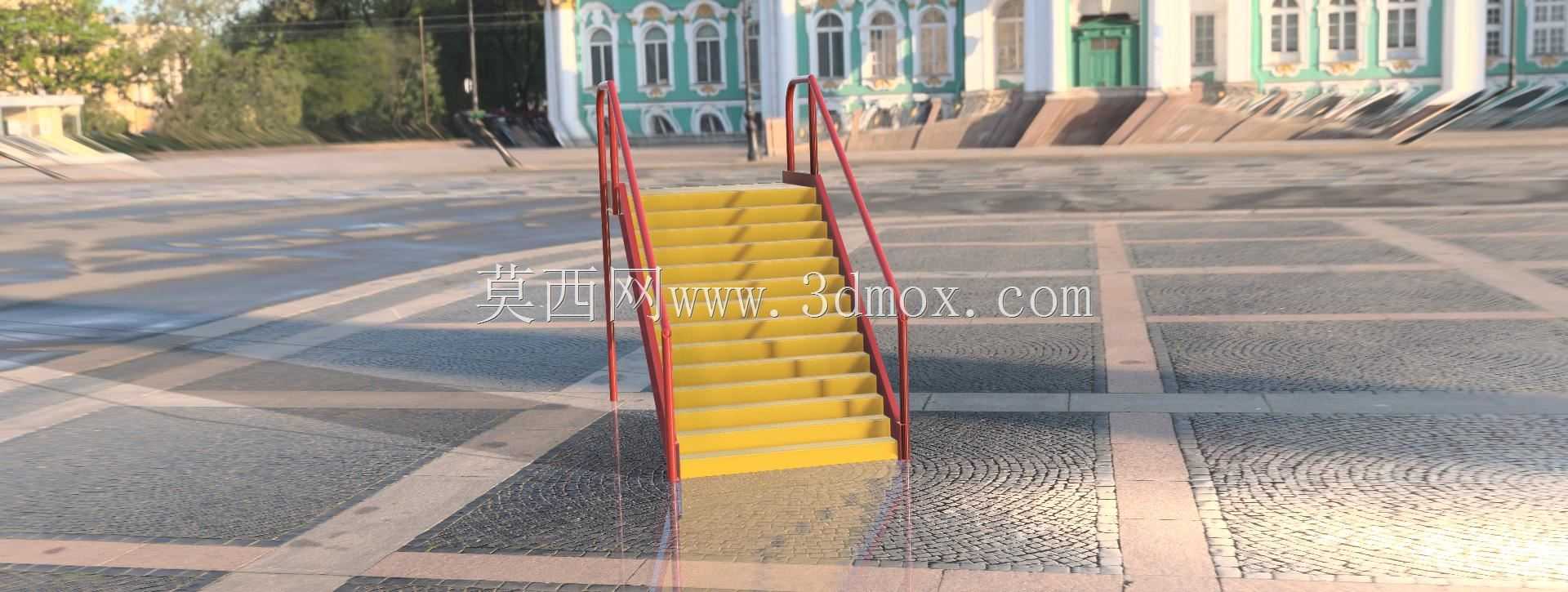

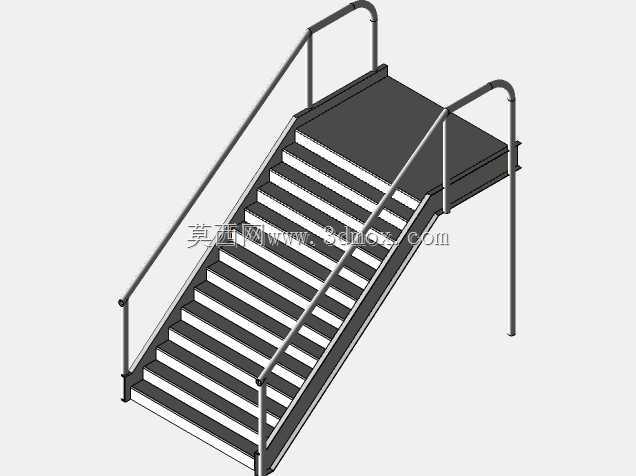

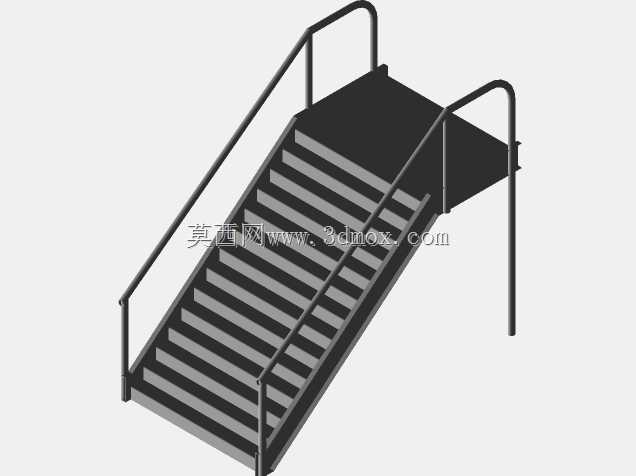

　　这款单跑踏步梯的设计，首先锚定的是户外临时登高、小型高差接驳的实际作业场景，常见于户外设备检修、临建设施通行、展会临时高差衔接这类需要快速搭建、稳定通行的工况，区别于建筑内固定安装的混凝土楼梯，这类金属踏步梯更侧重轻量化与安装便捷性，同时兼顾户外使用的结构强度。从结构设计逻辑来看，整体采用单跑直梯的布局，没有设置中间休息平台，适配1.2米到1.8米之间的垂直高差接驳，梯段整体倾斜角度控制在42度左右，这个角度是兼顾通行舒适度与占地长度的平衡值——角度过陡会提升通行摔倒风险，角度过缓则会拉长梯段整体长度，挤占作业场地的可用空间。踏步部分采用一体化冲压成型的黄色防滑踏步板，每一级踏步的踏面深度设置为250mm，踢面高度控制在180mm，

　　完全符合人工通行的步幅习惯，踏面表面做了凹凸防滑纹路处理，即使在户外沾附雨水、灰尘的情况下，也能保证鞋底与踏面的摩擦力，避免打滑。双侧的红色扶手采用圆管弯折成型，扶手高度距离踏步前缘垂直高度为900mm，扶手管直径选用32mm的标准焊接管，刚好匹配成年人手部握持的围度，扶手下端与梯段侧边的纵梁直接焊接固定，每间隔3级踏步设置一道横向连接杆，既可以强化扶手的抗侧向推力，也能避免梯段纵梁出现侧向变形。梯段的底部支撑采用落地式支脚，支脚底部预留了膨胀螺栓安装孔，可以直接固定在硬化的混凝土地面、石材铺装地面上，不需要额外做预埋件，安装时只需要调整梯段顶部与接驳平台的搭接长度，保证搭接深度不小于100mm，

　　再通过螺栓固定顶部连接片即可完成安装，整个安装过程不需要大型吊装设备，两名作业人员半小时内即可完成组装固定。从结构受力角度来看，梯段的两根主纵梁采用矩形管焊接成型，截面尺寸根据梯段总长度做了匹配选型，在承受额定均布载荷每平米3.5kN的情况下，纵梁的最大挠度控制在梯段长度的1/400以内，不会出现明显的踏面下沉、晃动感。扶手的侧向承载力满足每米水平载荷1kN的要求，即使人员通行时倚靠扶手，也不会出现扶手变形、脱落的问题。踏步板与纵梁之间采用满焊连接，焊接位置做了打磨除锈后做同色涂装，避免焊接位置长期在户外环境下出现锈蚀，影响结构连接强度。整体涂装采用户外耐候性粉末喷涂，黄色踏步与红色扶手的高对比度配色，

　　也能在户外环境下起到明显的警示作用，提醒过往人员注意台阶高差，避免踏空。在实际使用场景中，这类踏步梯既可以作为临建设施的固定通行梯，也可以搭配移动脚轮作为临时检修登高梯使用，当作为移动梯使用时，只需要在底部支脚位置加装带刹车的万向脚轮，同时在梯段顶部增设防滑搭接钩，挂接在设备平台边缘即可使用，不需要做永久固定，适配多点位轮换作业的检修需求。设计过程中也充分考虑了加工工艺的可行性，所有零部件均采用常规标准管材、板材加工，不需要定制特殊截面的型材，普通的钣金切割、弯管、焊接设备即可完成全部加工工序，加工成本可控，也方便后期的维护更换——如果单块踏步板出现磨损变形，只需要切割掉旧踏步板，重新焊接新的踏步板即可完成维修，不需要整体更换梯段。梯段的整体宽度设置为800mm，满足单人携带工具通行的宽度需求，同时不会过宽导致整体重量过大，单人即可短距离挪动移位。在安装边界上，需要保证梯段落地位置的地面平整度误差不超过5mm，避免梯段出现支脚悬空的情况，如果地面不平整，需要在支脚下方加垫防滑调整垫片，保证四个支脚完全贴合地面，避免使用过程中出现梯段晃动。梯段顶部搭接的平台边缘，需要保证有足够的结构强度承受梯段传递的竖向载荷，不能搭接在轻质围挡、装饰面板这类非承重结构上，避免出现搭接位置坍塌的风险。
