双安装耳式铰接连接固定结构件

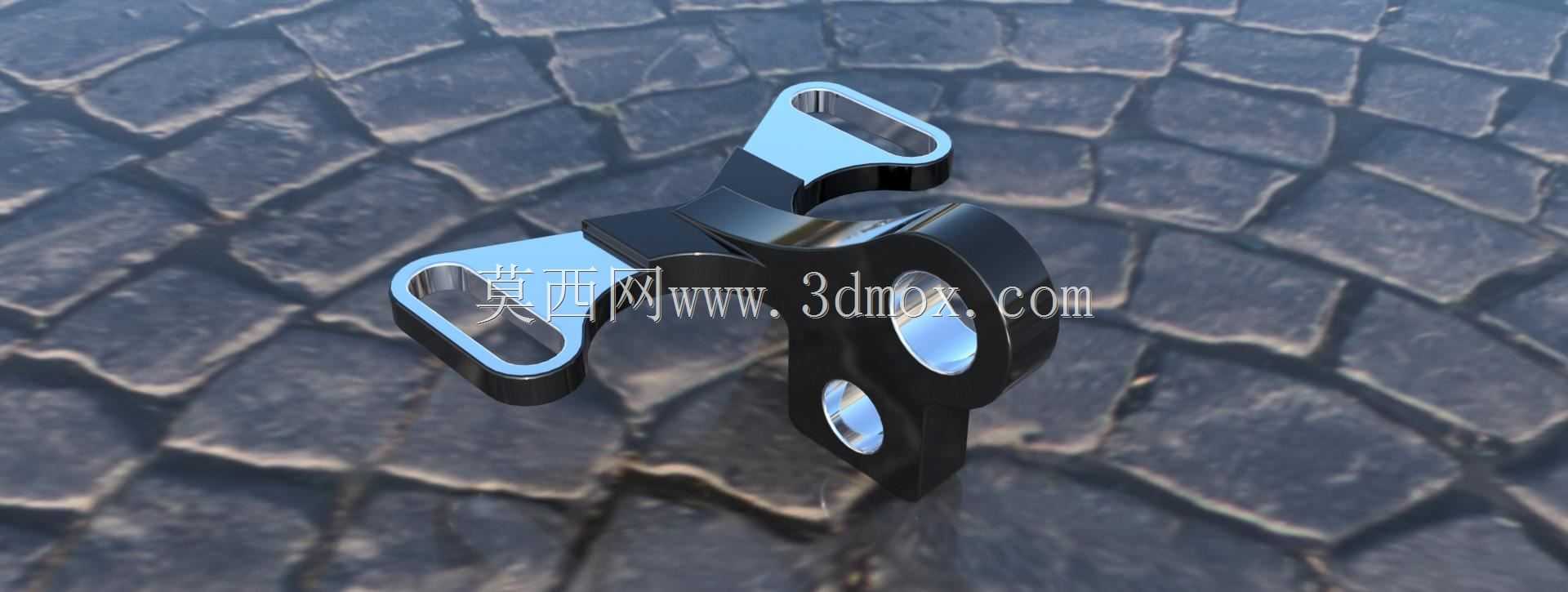

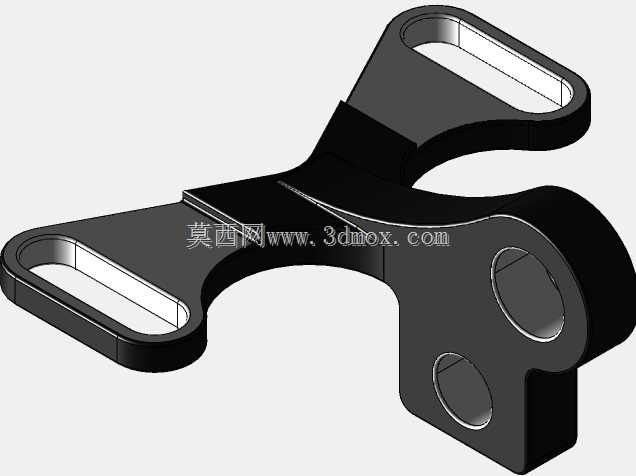

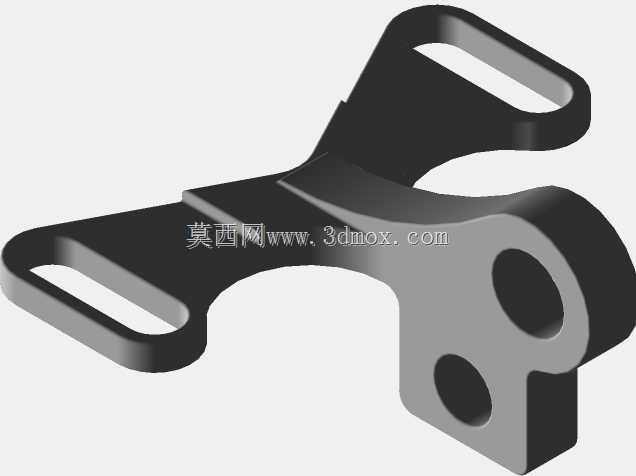

　　这类带双安装耳的铰接式固定结构件，在轻工自动化输送线、小型工装夹具的铰接工位上应用十分普遍，日常做线体改型、小型工装搭构的时候经常会碰到类似结构的设计需求。从结构功能来看，该零件核心承担两个作用：一是通过主体上的两个同轴光孔完成与铰接轴的配合，实现相邻两个机构件的相对转动，二是通过两个延伸出去的带长圆孔的安装耳，完成与被连接件的锁紧固定，长圆孔的设计预留了一定的安装调整余量，能抵消一部分安装面的加工误差，避免装配时出现孔位错位无法锁紧的问题。

　　做这类结构的设计时，首先要敲定的是铰接孔的中心距与安装耳的位置关系，要保证铰接转动过程中，安装耳不会和相邻的运动部件发生运动干涉，我之前做过一款小型翻转工装的铰接件，一开始没算准转动包络，试装的时候安装耳和旁边的限位块蹭到，最后只能把安装耳的外侧做了切角处理才解决问题。这个模型的安装耳采用了外伸式的布局，两个耳片对称分布在铰接主体的一侧，铰接主体做了加厚处理，因为铰接部位是应力集中区，日常转动过程中会承受反复的交变载荷，如果主体壁厚不够，长期使用很容易在孔位边缘出现裂纹，甚至直接断裂。

　　从安装边界来看，设计这类零件时首先要确认铰接轴的直径公差，铰接孔一般采用H7的间隙配合，保证转动顺畅不会卡滞，同时孔的内壁要做一定的粗糙度要求，太粗糙的话会加速铰接轴的磨损，缩短整套机构的维护周期。安装耳上的长圆孔宽度要匹配所选的固定螺栓直径，一般比螺栓大0.5到1毫米即可，过长的调节余量反而会降低连接刚性，安装耳的厚度要根据螺栓的锁紧力矩来核算，避免螺栓拧紧的时候耳片出现翘曲变形。

　　外形设计上，该零件所有的棱边都做了圆角过渡，一方面是避免热处理或者加工过程中出现应力集中，另一方面也能消除锐边，防止装配调试的时候划伤操作人员。零件的主体和安装耳的衔接位置做了圆弧过渡加强，没有采用直角衔接，直角衔接的位置在受载的时候应力集中系数会比圆弧过渡高很多，很容易成为整个零件的强度薄弱点。材质选择上，如果是用在普通的工装工位，采用45号钢做表面发黑处理即可，成本低强度足够，如果是用在有腐蚀环境的工位，比如喷涂线、清洗线附近，就需要换成304不锈钢材质，虽然加工成本高一些，但能避免长期使用出现锈蚀卡滞的问题。

　　建模过程中，这类零件要优先保证铰接孔的同轴度，两个铰接孔如果同轴度超差，装配的时候铰接轴穿入会很困难，转动的时候也会出现卡滞、磨损不均的问题。安装耳的长圆孔中心要和铰接孔中心保持设计要求的位置度，不然安装的时候会出现两个耳片的孔位错位，螺栓无法顺利穿入。另外要注意零件的整体厚度方向的尺寸公差，因为铰接部位一般会和相邻的零件有端面配合，厚度超差的话会导致轴向间隙过大，运动的时候出现窜动，或者间隙过小导致转动卡滞。

　　实际应用中，这类结构件还经常用在小型设备的舱门铰接、气动元件的安装支架、可调式挡边的固定座等位置，不同应用场景下对零件的强度要求不一样，设计的时候要根据实际受载情况调整壁厚和孔位尺寸，比如受载较大的工位，就需要把铰接孔的部位做衬套镶嵌处理，用铜套或者钢套来提升耐磨性能，降低后期的维护更换成本，不用因为孔位磨损就更换整个结构件。
