不锈钢立柱式研磨导轨结构设计

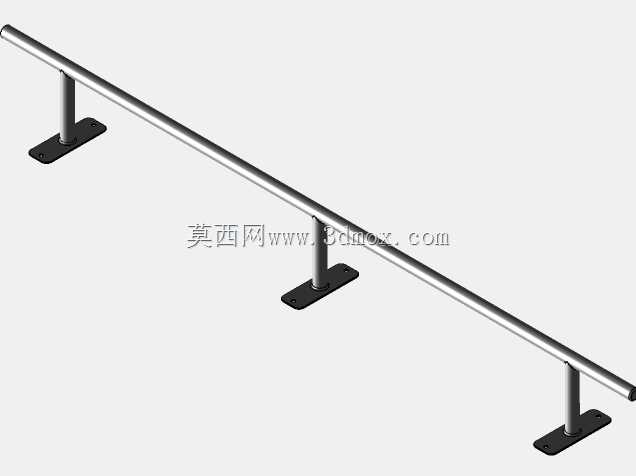

　　在精密加工、物料导向输送以及户外临边防护导向的多场景应用中，这类立柱式研磨导轨的结构合理性直接决定了运行平顺度与长期使用可靠性。从实际工程落地的角度看，该导轨采用单根横向主轨搭配多组垂直立柱支撑的结构形式，主轨表面经过研磨处理，粗糙度控制在满足滑动或滚动导向件平稳运行的区间，避免了普通热轧型材表面氧化皮、凹凸不平带来的运行卡顿、磨损过快问题。

　　设计过程中首先要明确安装边界：横向主轨的直线度公差需要根据使用场景调整，若是用于小型物料滑动导向，每米长度内的直线度偏差需控制在0.1mm以内，若是用于临边防护兼做扶手导向，公差可适当放宽但也要保证目视无明显弯折。立柱的分布间距并非固定值，需要结合主轨的截面惯性矩计算挠度，当主轨采用圆管截面时，壁厚不低于2mm的前提下，立柱间距控制在1.2m至1.5m区间时，成年人施加1kN/m的水平载荷下，主轨最大挠度不会超过规范允许的1/250跨度值，避免出现受力后明显晃动感。

　　立柱与主轨的连接部位采用抱箍式锁紧结构，这种设计相比直接焊接的优势在于现场安装时可以微调主轨的水平度与直线度，不需要在预制阶段就做到极高的组焊精度，降低了加工与现场安装的难度。抱箍上的锁紧螺栓采用内六角圆柱头形式，安装后螺栓头不会突出导轨表面，避免对滑动件或者通行人员造成剐蹭。立柱底部的固定结构需要根据安装基面调整，若是安装在混凝土地面，需要搭配膨胀螺栓与底部法兰盘，法兰盘上开设长圆孔方便调整安装位置；若是安装在钢结构平台上，可以直接采用焊接或者螺栓压板固定。

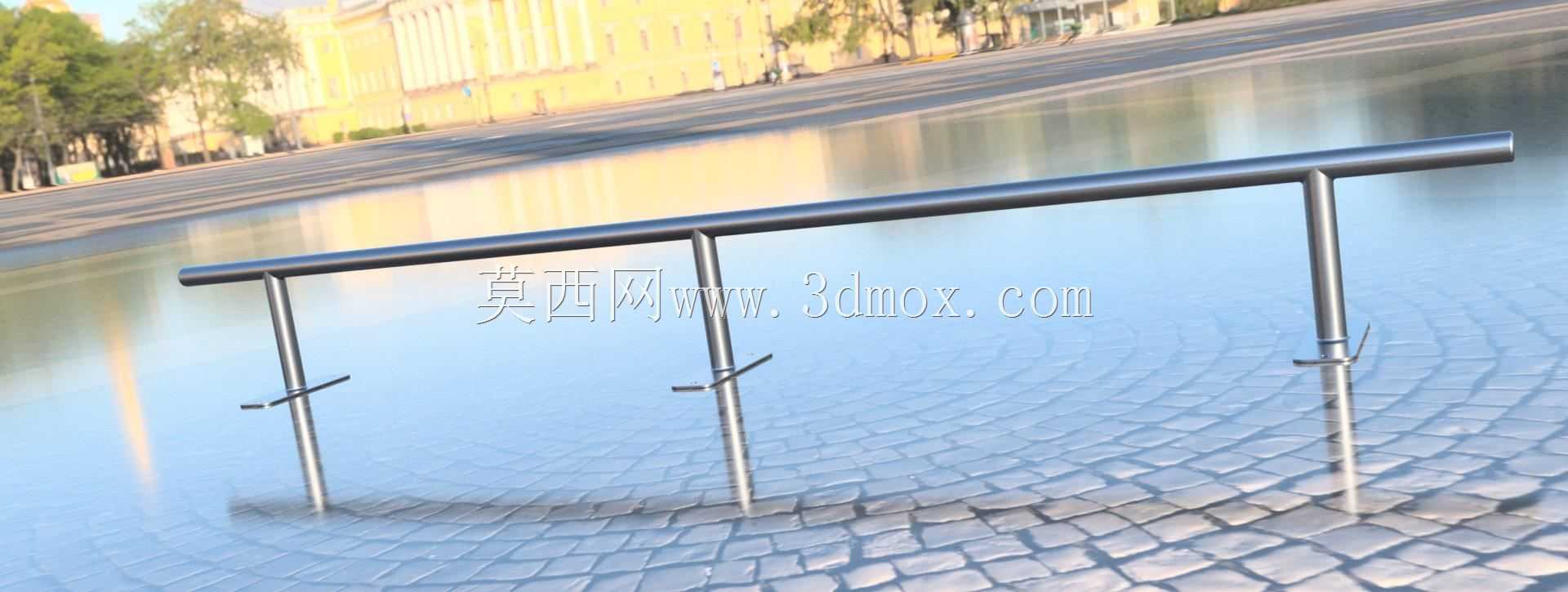

　　从功能特性来看，研磨处理后的导轨表面摩擦系数稳定，不管是搭配滑动导向套还是小型滚轮组件，都能保持均匀的运行阻力，不会出现局部卡滞的情况。不锈钢材质的选择让该导轨可以适应潮湿、户外露天的使用环境，不需要额外做喷漆防锈处理，后期维护仅需要定期擦拭表面灰尘、涂抹少量润滑脂即可，维护成本远低于普通碳钢材质的导轨。在实际应用中，这类导轨既可以作为小型自动化设备上的轻型物料输送导向件，承载10kg以内的滑动工装做直线往复运动，也可以作为无障碍通道、滨水步道的扶手导轨，兼顾导向与防护的双重作用。

　　设计时还需要考虑端部的处理，主轨两端需要做倒圆角处理，避免尖锐边角造成磕碰损伤，若是用于设备导向场景，端部可以加装限位挡块，防止滑动件脱出导轨。立柱的高度同样需要匹配使用场景，作为工业导向使用时，立柱高度根据滑动件的运行行程确定，保证滑动件在全行程范围内都能得到有效支撑；作为扶手使用时，立柱高度控制在1.05m至1.1m之间，符合人体工程学的扶握高度，长时间扶靠也不会产生疲劳感。

　　很多新手在设计这类导轨时容易忽略立柱的垂直度控制，实际上每根立柱安装时的垂直度偏差需要控制在1mm/m以内，否则会导致主轨安装后产生内应力，长期使用后容易在连接部位出现疲劳断裂，尤其是在有频繁往复载荷的设备场景中，内应力带来的疲劳损伤会大幅缩短导轨的使用寿命。另外研磨工序的安排也需要注意，需要在主轨焊接、校直完成后再进行表面研磨，避免焊接变形破坏已经加工好的研磨表面，研磨时要保证整个圆周方向的加工余量均匀，防止出现圆度超差导致导向件配合间隙不均匀的问题。
