带管路接头的柱塞式流体输送结构

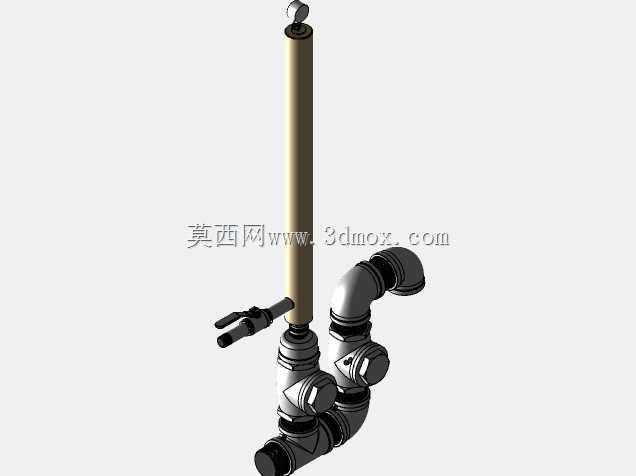

　　这套柱塞式流体输送结构，核心适配小流量高压力的流体输送工况，常见于小型液压动力单元、实验室流体计量加注、小型化工试剂精准输送这类对压力稳定性要求较高的场景，区别于大流量离心式输送设备，它的输出压力波动更小，单次冲程的流体输出量可控性更强，适合需要精准控制流体注入量的作业环节。从结构组成来看，竖向布置的柱塞缸筒是核心承压部件，缸筒外壁做了防锈镀层处理，适配常规矿物液压油、低腐蚀性水性流体的输送需求，顶部的吊环结构并非用于整机重型吊装，而是方便检修时快速提拉出柱塞组件，无需拆解周边全部管路即可完成密封件更换，这个细节设计在紧凑安装空间里实用性很强，很多同类型结构忽略了检修便利性，往往更换密封需要拆空周边半米范围内的管线，

　　耗费大量停机时间。侧部布置的弯管管路组件，采用90度弯头搭配快接式接头结构，接头处的锁紧卡扣可以实现管路的快速插拔，在需要频繁更换输送流体品类、或者定期清理管路内部残留的场景下，能大幅缩短管路拆装的时间，弯头的转弯半径做了加大处理，避免流体在转弯处形成紊流导致的压力损失，同时也减少了高流速流体对管壁的冲蚀磨损，延长管路组件的使用寿命。设计过程中，首先确定的是柱塞的行程与缸筒内径的匹配关系，针对目标工况的额定输出压力，缸筒壁厚做了冗余校核，确保在1.2倍额定压力下不会出现形变渗漏，柱塞与缸筒之间的密封采用组合式密封结构，既有支撑环保证柱塞的同轴度，避免长期往复运动出现偏磨，又有双唇口密封圈阻断流体渗漏路径，相比单道密封结构，

　　密封寿命能提升两倍以上。安装边界方面，整套结构的底部预留了标准法兰安装位，法兰孔位间距适配通用的泵组安装基座，不需要额外做转接板即可固定在常规的设备安装台面上，侧部管路的接口朝向可以根据实际安装空间调整，松开接头处的锁紧螺母即可旋转弯头方向，适配不同走向的外接管路，竖向缸筒的顶部预留了足够的操作空间，不需要额外抬高安装高度即可完成顶部密封组件的拆装作业。在实际功能表现上，这套结构的柱塞驱动端可以适配偏心轮驱动、曲柄连杆驱动两种常见的动力输入形式，用户可以根据自身设备的动力布局选择对应的连接方式，不需要对泵体主体结构做修改，侧部的管路上预留了压力检测接口，可以直接安装小型压力表实时监测输出压力，不需要额外在管路上开孔加装三通，

　　减少了潜在的渗漏点。很多现场使用的同类型柱塞结构，经常因为管路应力导致接头处渗漏，这套结构的弯头与缸筒的连接位置做了应力释放槽，能抵消管路安装时的偏斜应力，避免长期受力导致的螺纹滑牙或者密封面失效，同时接头处的密封采用端面密封加锥面密封的双重形式，哪怕管路存在微小的安装偏角，也能保证密封可靠性。针对低温使用场景，缸筒外部的镀层厚度做了针对性调整，避免低温下镀层开裂剥落，密封件的材质选型也兼容零下二十度到八十度的工作温度范围，覆盖绝大多数工业现场的环境温度要求，不需要额外做伴热或者隔热处理即可正常运行。
