带防滑纹理双层脚踏凳注塑模具结构

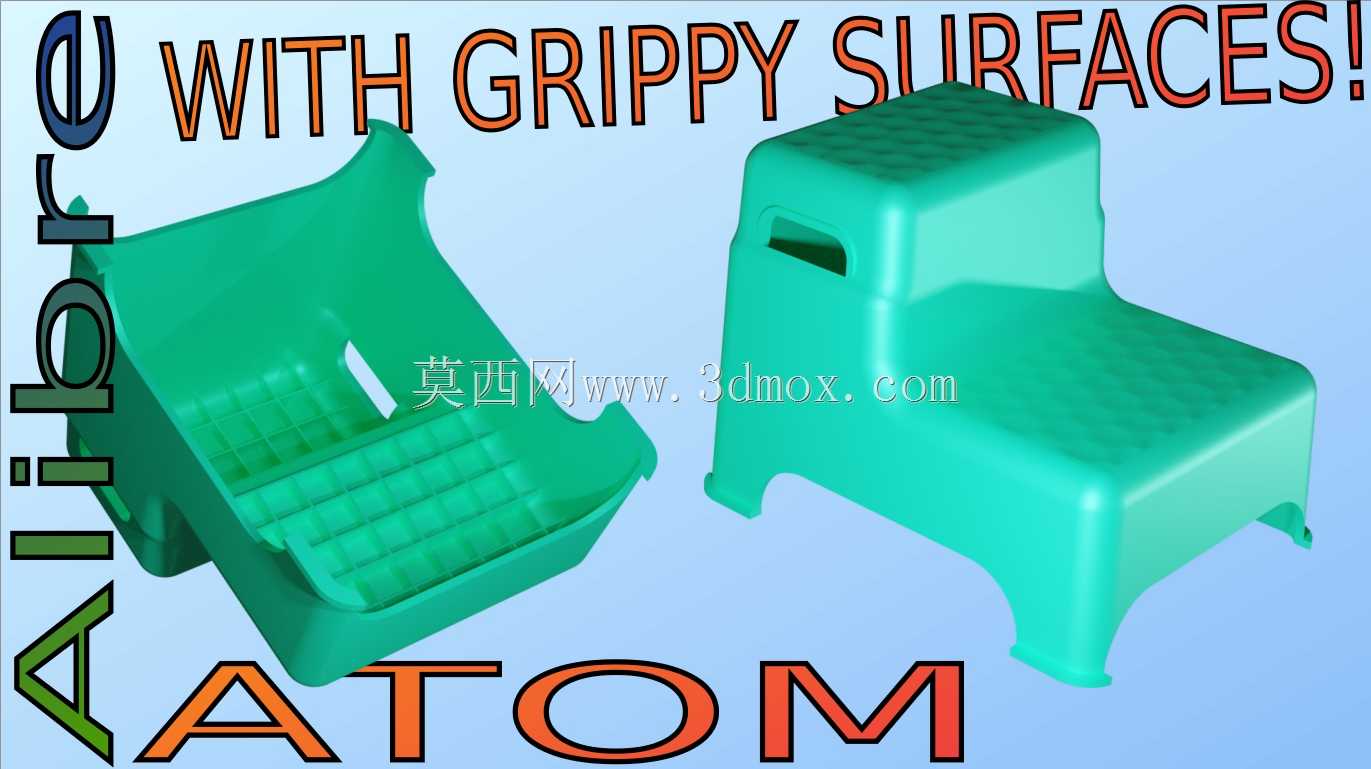

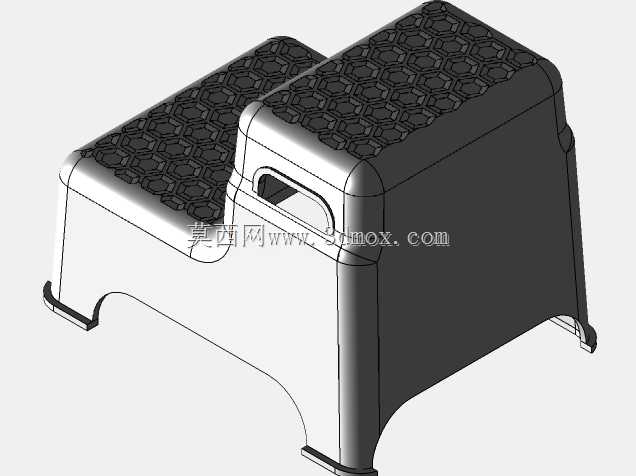

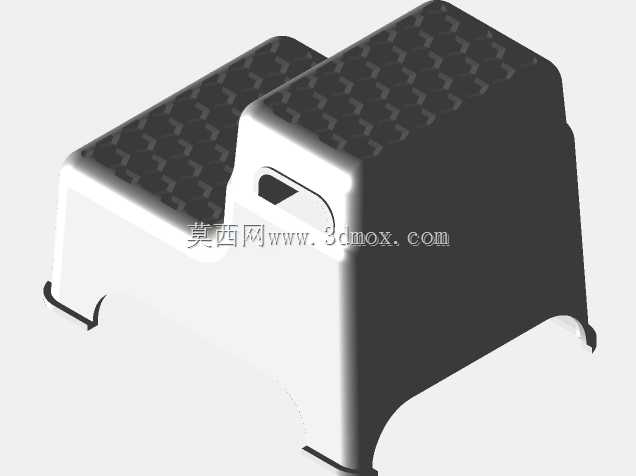

　　这套注塑模具对应的成品是双层阶梯式塑料脚踏凳，日常在商超理货、仓储取件、家用登高取物、车间设备操作登高场景中使用频率极高，相比单层踏凳，双层结构能适配不同高度的登高需求，降低跨步落差带来的失足风险，尤其适合身高跨度较大的使用人群，无需额外搭配垫脚物件。从成品结构反推模具设计逻辑，首先要解决的是踏面防滑纹理的成型问题，成品上下两个踏面都做了密集的方格状防滑凸纹，纹理深度控制在1.2mm左右，既不会因为纹理过浅导致湿滑场景下摩擦力不足，也不会因为纹理过深造成脱模时粘模、纹理拉花的问题，模具对应型腔位置的纹理加工采用电火花精蚀工艺，保证每一处凸棱的边缘R角控制在0.3mm，避免应力集中导致的使用过程中纹理崩裂。

　　模具的分型面设置在凳体最大轮廓的折角位置，也就是上层踏凳的侧围与下层支撑腿的衔接处，这个位置选择分型能最大程度减少侧抽芯的结构复杂度，唯一需要做侧抽的位置是上层凳体侧面的抠手孔，这个抠手孔是为了方便用户挪动踏凳时施力，孔位边缘做了R2的圆角过渡，对应侧抽滑块的行程只需要18mm就能完成脱模，不会因为抽芯行程过长导致模具整体尺寸冗余。凳体的支撑腿做了向外微张的倾斜设计，四个支撑脚的外边缘连线形成的支撑面比上层踏面的投影面积大27%，这个设计是为了提升踏凳的抗倾覆能力，按照日常使用的受力场景，当用户站在踏凳边缘时，重心偏移量在100mm范围内都不会发生侧翻，对应模具的型芯位置，支撑腿的内侧做了均匀的壁厚过渡，从踏面位置的3.5mm壁厚逐步过渡到支撑脚位置的3mm，避免壁厚不均导致的注塑冷却过程中出现缩痕、翘曲问题，支撑脚的底端做了1mm深度的凹槽，用来粘贴防滑橡胶垫，模具上对应这个凹槽的位置做了0.5mm的脱模斜度，保证顶出时不会刮伤凹槽边缘。

　　从安装边界来看，这套模具适配200吨规格的卧式注塑机，模具的整体长宽尺寸控制在450mm*380mm，模厚320mm，能直接匹配对应注塑机的哥林柱间距，不需要额外修改注塑机的拉杆位置或者加装垫板。浇注系统采用侧浇口进胶，浇口位置设置在下层凳体的后侧非外观面，浇口直径2mm，进胶后熔体能顺着支撑腿的筋位快速填充到整个型腔，填充时间控制在1.8秒左右，避免填充时间过长导致的冷接痕问题，尤其是踏面的防滑纹理位置，熔体填充时的流动前沿温度保持在210℃，保证纹理处的填充饱满，不会出现缺胶、毛边的问题。冷却系统采用随形水路设计，在踏面对应的型腔侧布置了6条直径8mm的冷却水路，水路距离型腔表面的距离保持在15mm，支撑腿对应的型芯位置采用隔水片式冷却，保证整个模温均匀控制在60℃，冷却时间15秒就能达到开模顶出的温度要求，不会因为局部模温过高导致顶出时成品变形。顶出系统采用顶杆+顶块的组合方式，在支撑腿的内侧筋位位置布置直径6mm的顶杆，在下层踏面的非外观侧布置矩形顶块，顶出时的受力均匀分布，不会在成品外观面留下顶出痕迹，也不会因为局部顶出力过大导致成品顶白、顶穿。

　　另外，这套模具的导向定位采用导柱导套+虎口定位的组合，四个角的导柱直径20mm，分型面位置的虎口做了5mm的契合深度，保证合模时的型腔错位量控制在0.02mm以内，避免成品出现飞边、错台的问题，尤其是踏面和侧围的衔接位置，错位量过大会直接影响外观质感，还会导致衔接位置的应力集中，降低成品的承重能力。按照成品的承重要求，整个凳体需要承受150kg的静载荷不发生塑性变形，所以模具设计时对应的筋位厚度都做了针对性的调整，踏面下方的加强筋厚度1.5mm，筋位间距25mm，既保证了结构强度，也不会因为筋位过厚导致表面出现缩痕。
