带水滴形凹腔的方块式注塑成型模具

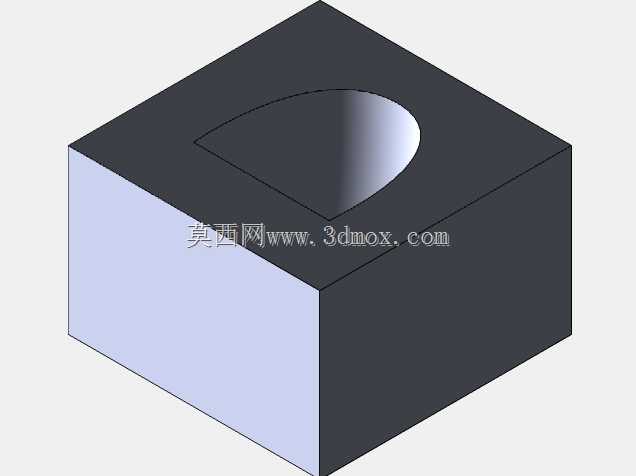

　　这套模具核心为方块式整体模仁结构，顶面加工有水滴形内凹成型腔，主要应用于小型塑胶件的注塑成型工序，适配卧式注塑机的安装工位，可直接装入标准模架内完成合模、射胶、冷却、开模的完整成型循环。从实际生产场景来看，这类带异形凹腔的模仁结构，多用于生产带水滴形凸起特征的小型塑胶配件，常见于消费电子配件、小型家居塑件、通讯设备配套小零件的量产环节，成型后的塑件表面可直接获得顺滑的水滴形凸面，无需后续二次打磨或曲面修整，能有效减少后工序的加工工时。

　　从设计思路层面拆解，整体采用方块式模仁布局，首先是考虑到加工便利性，六面方体的坯料可直接通过磨床完成基准面加工，无需额外做复杂的装夹定位，顶面的水滴形凹腔采用三轴加工中心即可完成粗加工、半精加工，后续配合抛光工序就能达到型腔表面的粗糙度要求，不需要五轴设备介入，能大幅降低模具的加工成本。型腔的曲面过渡做了等R角处理，凹腔与模仁顶面的衔接处采用0.2mm的圆角过渡，既可以避免注塑过程中应力集中导致的模仁边缘崩缺，也能让成型后的塑件对应位置不会产生锋利飞边，减少后续去飞边的工作量。

　　从安装边界来看，模仁的六个面均为平整加工面，相邻面的垂直度公差控制在0.02mm以内，可直接适配标准模架的模仁安装槽，不需要额外做定位销孔的二次配做，安装时直接推入模架槽内，通过模架的压紧块即可完成固定，合模时的承压面为模仁整个顶面，受力均匀，长期量产过程中不会出现局部塌陷的问题。冷却水路的布局预留了足够的加工空间，方块结构的四个侧面均可直接钻取水孔，围绕异形型腔做环形水路布置，能保证型腔各个位置的冷却速率一致，避免成型后的塑件出现翘曲、缩痕等缺陷，尤其是水滴形曲面的最深处，水路距离型腔壁的距离控制在15-20mm之间，既保证冷却效率，也不会因为距离过近导致钻穿型腔。

　　在实际使用过程中，这类整体式模仁结构的维护成本更低，生产过程中如果型腔表面出现轻微拉伤，不需要拆分镶件，直接在模仁上做抛光修复即可，相比镶拼式结构减少了拆装调整的时间。型腔的脱模斜度做了均匀的1度处理，顺着开模方向做顺滑过渡，开模时塑件会稳定留在动模侧，不会出现粘定模的问题，配合顶针板的顶出动作，可以平稳将成型后的塑件顶出，不会顶伤塑件表面。另外模仁的材质选用预硬塑胶模具钢，不需要后续淬火处理，加工完成后可以直接投入生产，硬度能达到30-35HRC，满足普通ABS、PP、PC等常用塑胶原料的量产要求，正常维护下可完成十万模次以上的生产，不需要做大面积的修复。

　　从功能特性来看，这套结构没有多余的复杂抽芯、斜顶机构，属于两板模即可适配的简单成型结构，模具开合模的动作逻辑简单，注塑机参数调试难度低，对于刚接触注塑工艺的调机人员也能快速上手，生产过程中的不良率能控制在较低水平。水滴形型腔的曲面做了G2连续处理，成型后的塑件表面顺滑无接刀痕，对于有外观要求的塑件，不需要后续做表面喷涂处理就能达到基础的外观要求，能适配多数对外观有一定要求的小型塑件生产需求。
