多腔式电动盖注塑模具结构设计

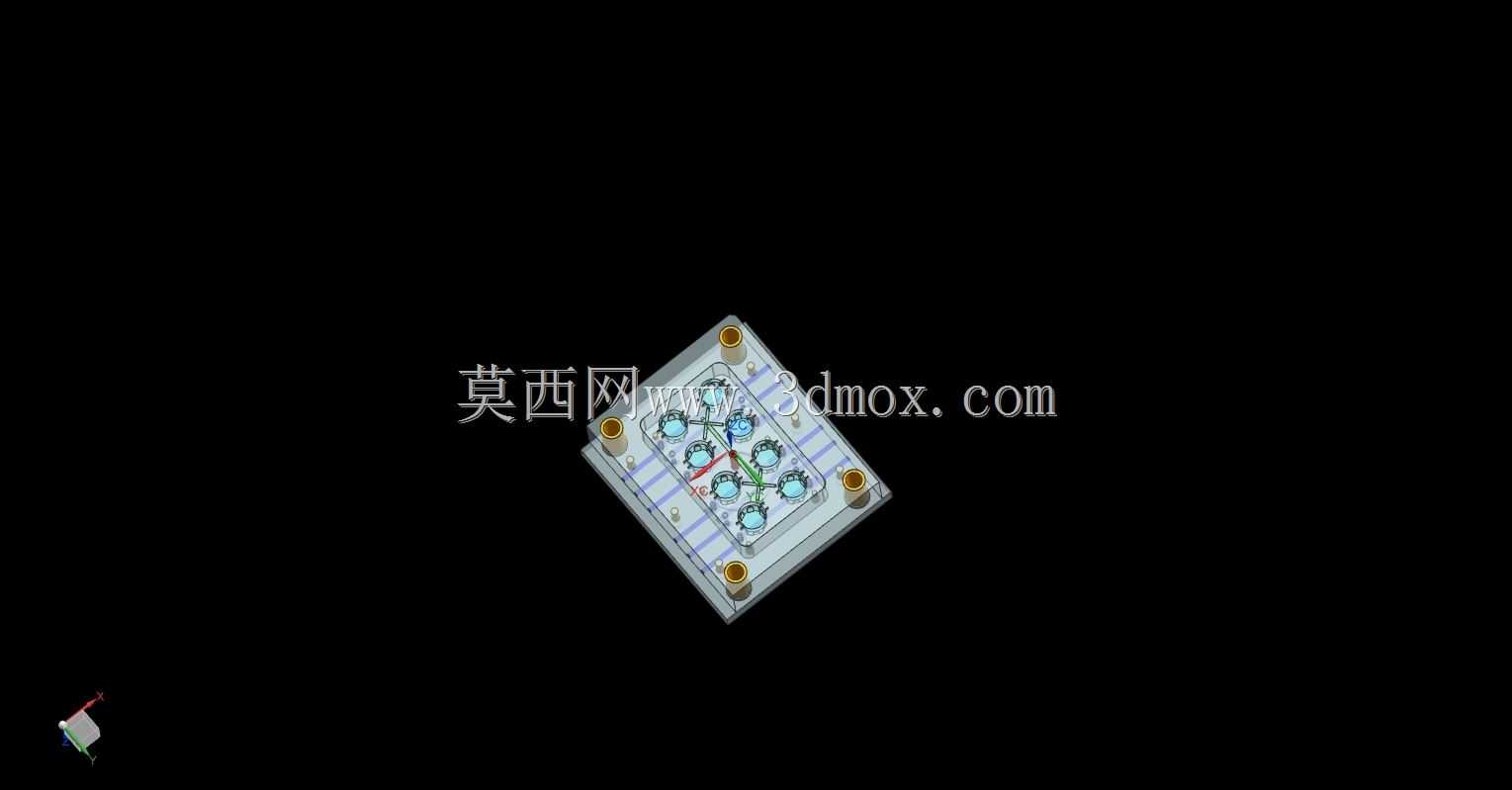

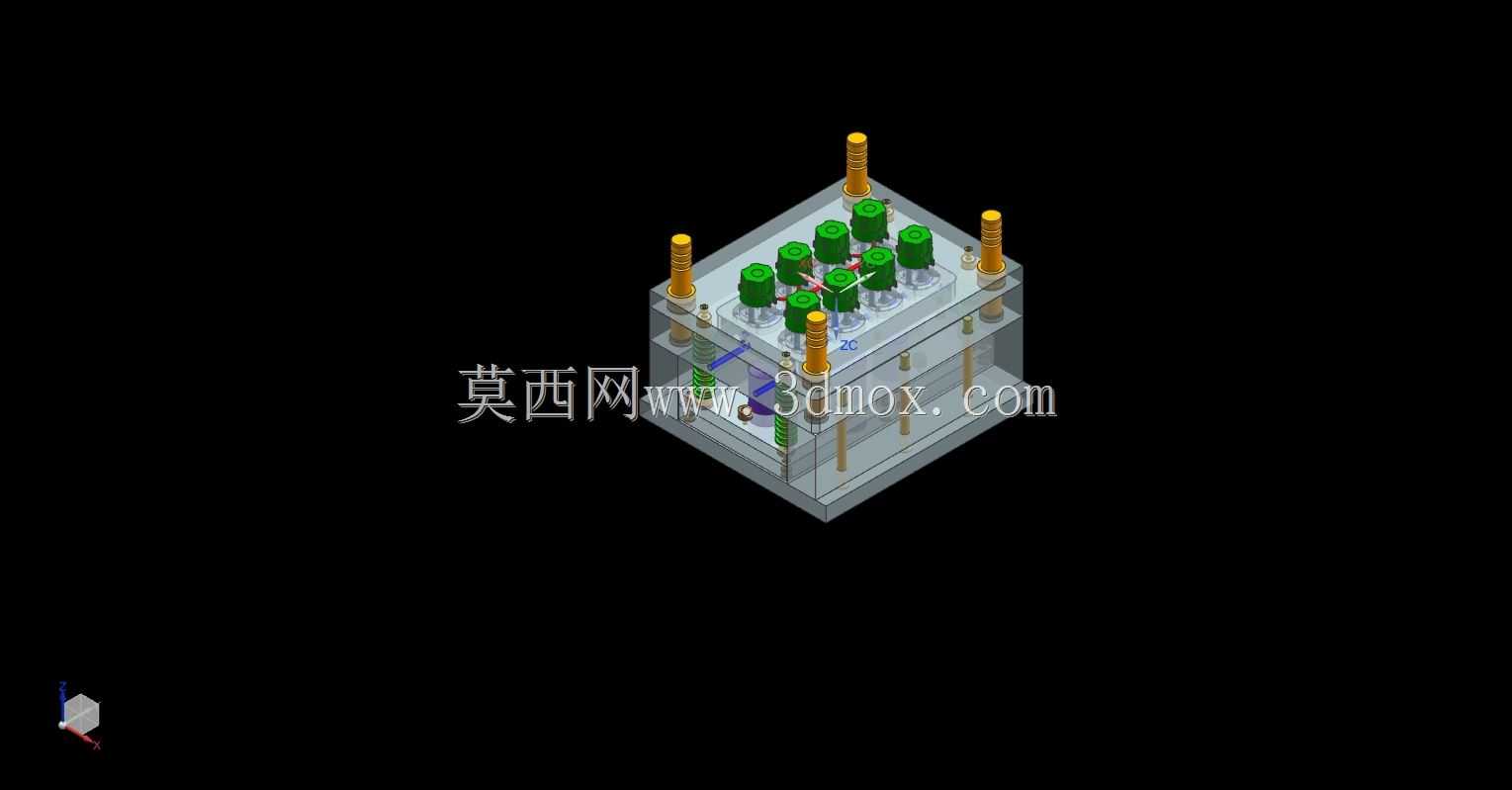

　　这套多腔注塑结构主要面向消费电子配套塑件的批量生产场景，针对电动类产品端盖类塑件的成型需求开发，适配卧式注塑机的安装规格，模架采用标准龙记模架改制，整体安装边界匹配200吨级注塑机的拉杆间距与容模量要求，无需额外改动设备安装孔位即可上机调试。从结构排布来看，模具采用1出8的型腔布局，平衡式分流道设计保证各型腔进胶压力一致，避免不同模腔成型的塑件出现飞边、缺胶、收缩率不均的问题，分流道截面采用梯形设计，比传统圆形流道更易加工，同时能减少凝料重量，降低原料损耗。

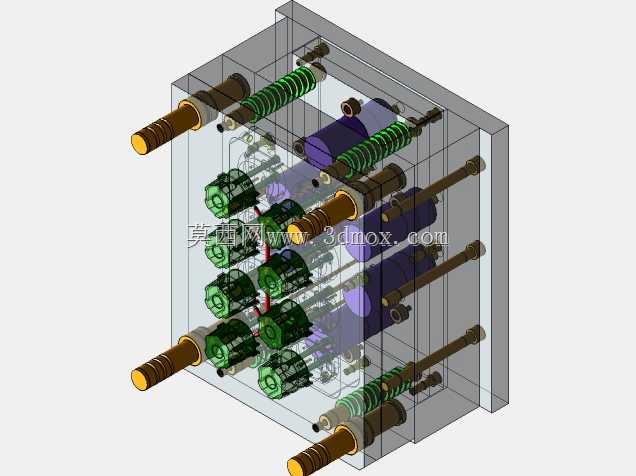

　　成型零件部分，型腔与型芯均采用预硬钢材质，表面抛光至镜面级别，适配电动盖塑件的外观面要求，避免成型后塑件表面出现流痕、气纹等外观缺陷。脱模结构采用推板结合顶针的复合脱模方式，针对电动盖侧壁的卡扣结构，设置了斜顶抽芯机构，开模过程中斜顶随动完成侧向倒扣的脱模，不会拉伤塑件内壁的装配结构，保证成型后塑件的装配尺寸精度满足后续组装要求。冷却系统采用环绕式水路布局，在型腔、型芯以及斜顶内部均设置了独立冷却回路，水路直径适配常规模温机接口，进出水方向遵循低进高出的原则，保证成型周期内模具温度均匀，将塑件成型周期控制在合理区间，避免因冷却不均导致的塑件翘曲变形。

　　浇注系统采用点浇口进胶，浇口位置设置在塑件内壁非外观面，开模时浇口可自动拉断，无需后续人工修剪浇口，减少后工序工作量。模具的导向定位系统除了常规的导柱导套外，在型腔与型芯的贴合面额外设置了精定位锁块，保证合模时的定位精度，避免长期生产后出现型腔错位导致的塑件壁厚不均问题。排气系统开设在型腔填充末端以及卡扣结构的困气位置，排气槽深度控制在0.02mm以内，既可以排出型腔内的空气，又不会出现飞边问题。

　　从实际生产适配角度，这套结构的顶出行程预留了足够的安全距离，不会出现顶出行程不足导致塑件无法脱落的问题，回程杆配合弹簧实现先复位结构，避免合模时斜顶与顶出机构发生干涉。模具的所有紧固件均采用内六角标准件，拆装维护便捷，易损件如斜顶、顶针均采用标准规格，备件采购方便，可减少生产停机维护时间。针对电动盖塑件的装配需求，成型零件的尺寸公差严格按照塑件公差的1/3进行设计，保证成型后塑件的卡扣配合尺寸、安装柱位置度满足后续自动化组装的要求，无需二次修整即可直接进入装配工序。

　　在结构设计过程中，优先考虑了量产稳定性，所有滑动部件均设置了润滑槽，定期加注润滑脂即可保证长期运行无卡滞，模具的整体重量控制在设备起吊重量范围内，上机安装时无需额外配重做平衡。流道凝料与塑件采用自动脱落结构，配合注塑机的机械手取件可实现全自动生产，无需人工操作取件，提升生产效率。冷却回路的接口统一设置在模具非操作侧，避免操作侧的管路影响人员操作，同时管路排布整齐，不会与注塑机的其他部件发生干涉。
