FreeCAD投影功能演示零件结构设计

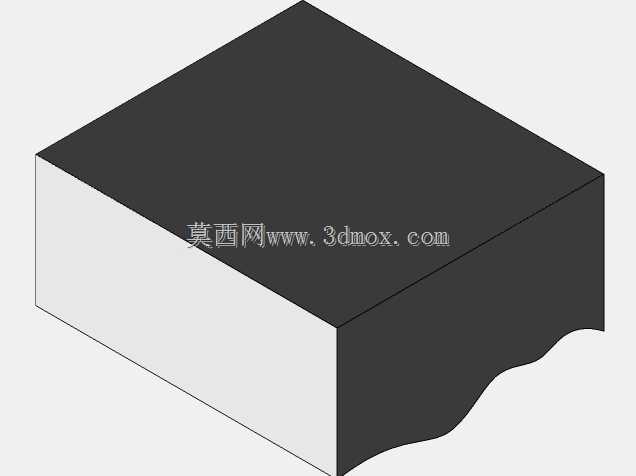

　　本次涉及的投影演示零件，核心服务于三维建模教学场景下的投影视图生成逻辑验证，在日常机械设计工作流中，这类带异形裁切边缘的块体结构，常被用作投影功能测试的基准件，帮助设计人员快速校验二维工程图生成时的轮廓识别、虚实线映射、视图对齐逻辑是否符合制图规范。从结构本身来看，零件主体为规则长方体基底，其中一个端面做了不规则波浪形裁切处理，这种非规则轮廓的设计，刚好可以测试投影算法对自由曲线边界的识别精度，避免常规规则矩形块测试时无法暴露的曲线投影失真、线段断点、轮廓漏识别等问题。在实际工程应用场景中，这类投影验证逻辑广泛存在于通讯设备结构件的出图环节，比如通讯终端的壳体异形边缘、安装支架的非规则裁切边，在生成二维加工图纸时，都需要保证投影轮廓和三维实体完全一致，一旦投影出现偏差，就会导致激光切割、冲压下料的尺寸错误，造成板材浪费甚至零件报废。设计这类测试件的时候，首先要确定长方体基底的基准面，通常选择底面作为第一角投影的主视基准，保证三个正交视图的投影方向和常规机械制图的视角统一，异形裁切边的位置选择在长方体的一个侧端面，且裁切深度控制在基底厚度的三分之一以内，既能够形成足够复杂的投影轮廓，又不会因为裁切过深导致零件结构失稳，在测试过程中容易因为视角偏移产生额外的投影干扰。安装边界方面，这类测试件不需要额外的安装孔位，只需要保证基底的三个相邻平面为绝对平面，平面度控制在0.02mm以内，作为投影对齐的基准面，

　　在投影测试时可以直接放置在虚拟工作台的基准面上，不需要额外的夹具定位，减少定位误差对投影结果的影响。从功能特性上来说，这个零件的所有棱边都做了0.1mm的微小倒角处理，避免投影时因为尖锐棱边的渲染锯齿导致轮廓识别误差，异形波浪边的曲率半径控制在5mm到20mm之间，覆盖了通讯类零件常见的曲面曲率范围，能够同时测试大曲率圆弧和小曲率过渡段的投影连续性，在投影生成后可以直接对照三维实体的轮廓尺寸，校验二维视图上的线段长度、圆弧半径、角度标注是否和实体参数一致。在日常的设计工作中，很多刚接触三维建模的设计人员，经常会遇到异形结构投影后轮廓变形、虚线显示错误、相贯线缺失的问题，通过这类专门设计的测试件进行功能验证，

　　可以快速熟悉软件的投影设置参数，比如可见线线宽、隐藏线线型、相贯线显示精度、视图比例缩放这些参数的调整逻辑，在后续处理实际通讯设备零件的工程图时，就能够快速生成符合生产要求的二维图纸，减少反复调整参数的时间。另外，这个零件的结构尺寸选择也贴合实际教学场景的需求，整体长宽高比例控制在3:2:1，和常规通讯设备的小型结构件比例接近，投影生成的三个正交视图不会出现某一个方向尺寸过长导致视图布局不合理的问题，在演示投影操作的时候，可以在同一个图纸幅面内完整放置主视、俯视、左视三个基本视图，加上一个轴测参考视图，刚好填满A4图纸的有效绘图区域，不需要额外调整视图比例或者裁剪视图，非常适合软件操作教学时的演示使用。在设计思路上，

　　刻意没有在零件上添加额外的孔、槽、凸台等特征，就是为了把测试重点集中在异形边缘的投影效果上，避免过多特征干扰测试结果，如果零件上存在过多的附加特征，当投影出现错误的时候，很难快速定位是异形边的识别问题还是其他特征的投影干扰，单一变量的测试件设计，能够帮助设计人员快速排查软件投影功能的问题点，掌握不同轮廓类型的投影设置技巧。实际生产中，通讯类产品的结构件很多都带有类似的异形裁切边缘，比如通讯基站的屏蔽罩安装边、手持通讯终端的电池仓盖配合边、通讯模块的散热鳍片边缘，这些部位的轮廓精度直接影响零件的装配配合精度，通过这类测试件验证过的投影参数，直接应用到实际零件的工程图生成中，能够有效降低图纸错误率，减少生产端的沟通成本，避免因为图纸轮廓错误导致的零件返工。
