FreeCAD曲面加厚失效问题处理实操方案

　　在消费电子、通讯终端类产品的结构开发流程中，曲面加厚是从外观曲面过渡到实体结构的核心环节，不少刚接触参数化建模的工程师都会遇到曲面无法完成加厚的问题，这类问题在带复杂渐消面、小曲率过渡的通讯产品外壳建模中尤为常见。很多人遇到这类报错第一反应是调整加厚厚度数值，或是反复重建曲面，但往往忽略了曲面本身的几何连续性、边界收敛状态才是问题的核心诱因。

　　从实际工程场景来看，通讯类产品的外壳曲面通常要兼顾外观握持手感、内部元器件堆叠空间、装配卡扣的预留位置，加厚的厚度值并不是均匀统一的，部分靠近天线净空区的位置壁厚要控制在0.8mm以内，靠近螺丝柱的位置壁厚要做到1.5mm以上，这种变厚度的加厚需求本身就对曲面的质量提出了更高要求。如果原始曲面存在微小的几何褶皱、边界处的G0连续断点、或是曲面自身的曲率半径小于目标加厚厚度，直接调用加厚指令必然会出现运算失败，甚至生成扭曲的无效实体。

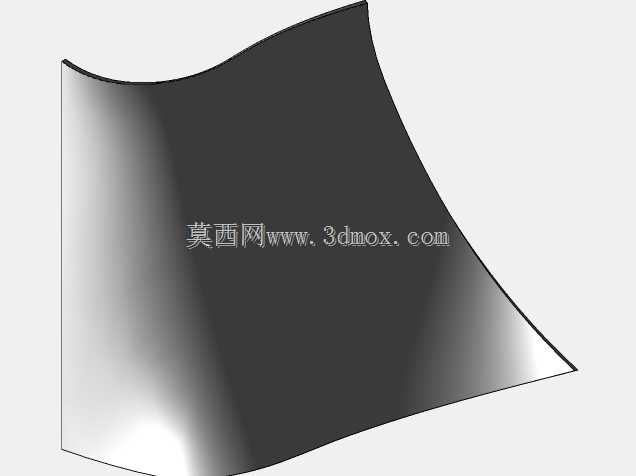

　　处理这类无法加厚的曲面，首先要做的不是直接修改加厚参数，而是先对曲面做几何诊断，通过曲率分析工具排查曲面上曲率半径小于目标加厚厚度的区域，这类区域通常出现在曲面的尖角过渡、渐消面收尾的位置，比如通讯设备的边角R角如果做的过小，加厚时曲面内侧就会出现自交，直接导致运算中断。找到问题区域后，优先调整原始曲面的控制顶点，把过小的曲率半径调整到大于加厚厚度的1.2倍以上，给偏移运算留出足够的几何余量，避免偏移过程中出现曲面自交。

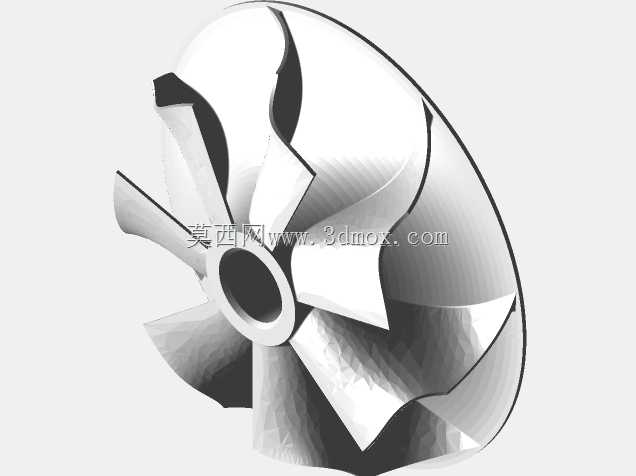

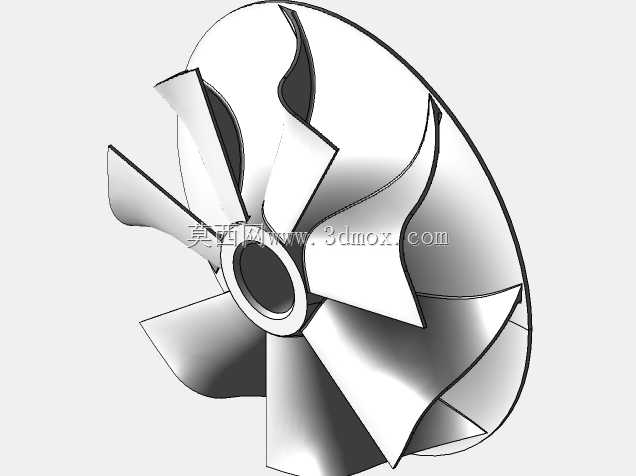

　　如果曲面本身没有曲率过小的问题，但依然无法加厚，就要检查曲面的边界收敛情况，很多通过放样、扫掠生成的曲面，在端点位置会出现收敛的奇点，这类奇点位置的曲面法向是混乱的，偏移时会出现几何拓扑错误。针对这类问题，通常的处理方式是把收敛位置的曲面做局部裁切，替换成四边面做过渡，保证整个待加厚曲面的所有区域都有统一、连续的法向方向，避免局部法向翻转导致的加厚失败。

　　还有一类常见的加厚失效场景，出现在多曲面拼接的组合曲面上，很多工程师做外观面时是分块搭建的，拼接位置只做了位置连续没有做相切或曲率连续，拼接缝位置存在微小的台阶或是夹角，加厚时两个相邻曲面的偏移面会出现缝隙或是重叠，无法缝合成封闭的实体。这类情况需要先把拼接的曲面做匹配调整，保证拼接位置达到G1以上连续，再重新做曲面缝合，缝合公差要控制在合理范围，公差过大会把原本的几何缺陷掩盖，后续生成实体后做布尔运算依然会出现报错，公差过小则无法把加工精度范围内的微小缝隙缝合，导致加厚后无法生成封闭实体。

　　在实际的通讯产品结构设计中，加厚并不是最终目的，加厚生成的实体还要满足后续的结构设计需求，比如壁厚均匀性要控制在±0.1mm以内，避免注塑成型时出现缩痕、翘曲，曲面内侧的偏移面不能和内部堆叠的元器件、电路板出现干涉，安装卡扣、螺丝柱的位置要预留足够的壁厚做加强筋。所以处理加厚失效问题的时候，不能只盯着“能加厚”这个目标，还要同步考虑后续结构设计、模具加工、量产成型的需求，比如部分曲面如果实在无法通过调整曲率完成均匀加厚，可以采用局部偏移、实体补块的方式，在保证外观面不变的前提下，内侧做局部的壁厚调整，既满足外观要求，也能保证结构强度和成型工艺性。

　　另外要注意，很多时候曲面加厚失败并不是曲面本身的几何问题，而是建模过程中的历史特征出了问题，比如之前的裁切、合并特征存在冗余的几何线段，或是基准面的参考出现了丢失，这类问题可以通过把曲面导出为通用几何格式再重新导入，清除掉冗余的历史特征后再尝试加厚，往往能解决很多莫名其妙的运算报错。但这种方式要注意重新导入后的曲面要重新做几何检查，避免格式转换过程中出现曲面破面、边界变形的问题，影响后续的建模精度。

　　从建模思路上来说，做通讯类产品的外观曲面时，就要提前考虑后续加厚的需求，搭建曲面线框的时候就要控制好各个位置的曲率半径，避免出现小于目标壁厚的圆角，曲面拼接的时候提前做好连续性匹配，不要等整个外观面做完了才去检查加厚问题，到时候再调整曲面的控制顶点，往往会牵扯到大量的特征重建，反而会降低建模效率。尤其是带复杂曲面的通讯终端产品，曲面建模和结构设计是并行推进的，曲面搭建阶段就要和结构工程师同步壁厚要求、内部堆叠边界，避免后续加厚时出现和内部结构干涉的问题，减少反复修改的工作量。
