小型磨机配套气动锁紧托盘安装架

　　在精密小件磨削加工场景中，小型平面磨、端面磨的工件换装效率一直是影响单工位产出的核心因素，传统采用压板逐件锁紧的方式，每次装夹找正的辅助时间甚至会超过实际磨削时长，尤其在多品种小批量的通讯零件、精密五金件加工场景下，这类非切削时间的占比会进一步拉高。这款配套小型磨机的托盘安装架，正是针对这类快换需求设计的工装载体，核心是通过标准化的托盘接口，实现预装夹工件的托盘整体快速换装，省去机内反复找正、锁紧的步骤。

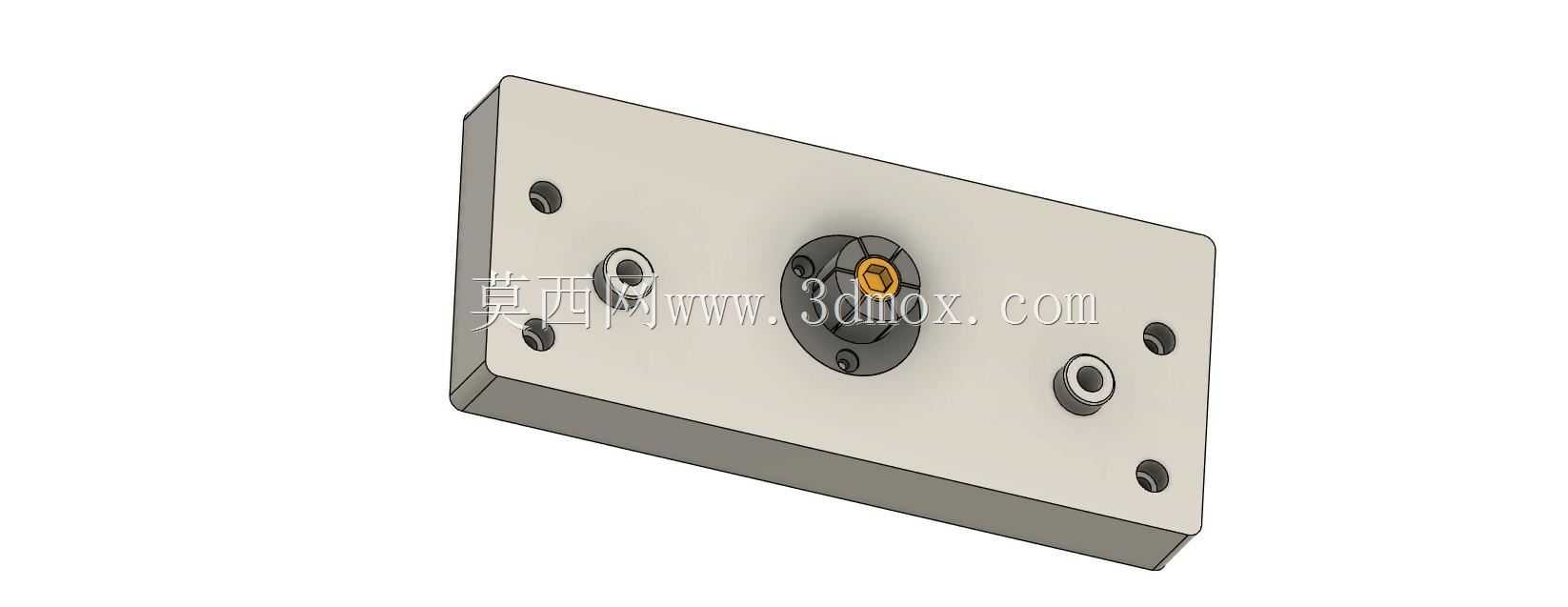

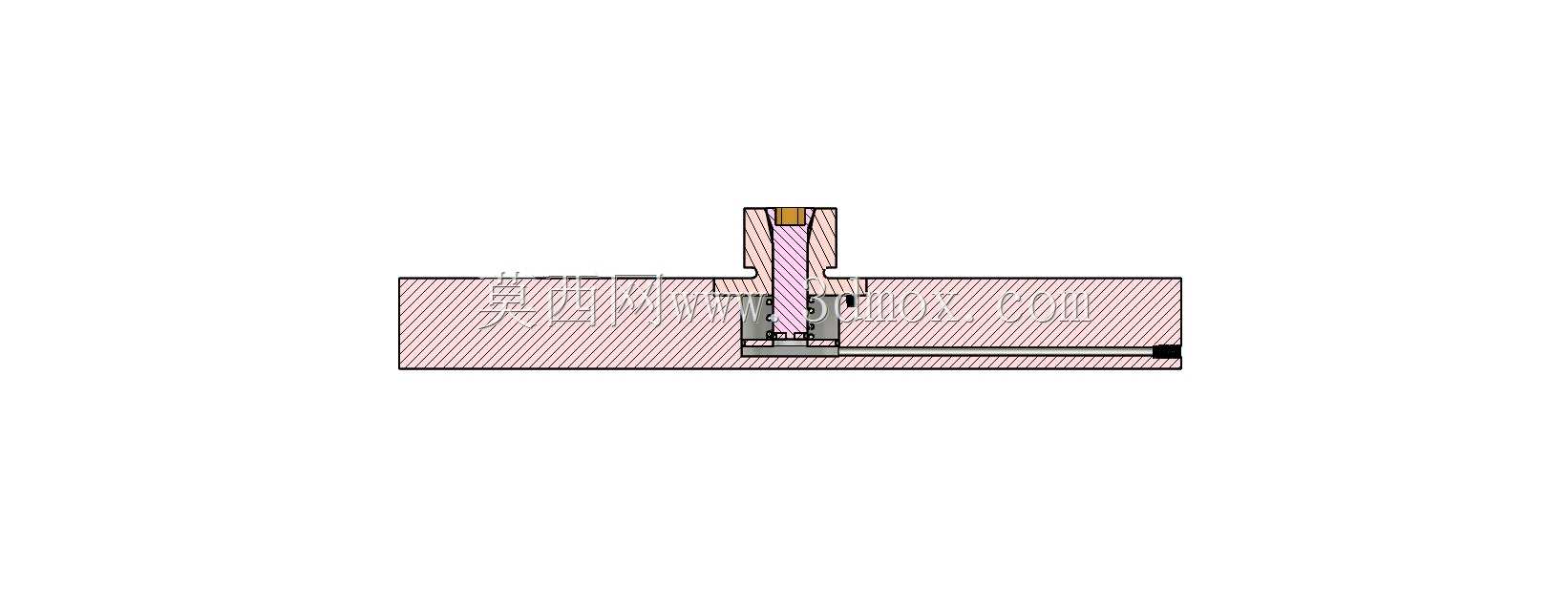

　　从结构功能来看，该安装架主体采用矩形板式承载结构，基板作为核心承载件，平面度需控制在0.02mm以内，保证与磨机工作台贴合后不会出现安装翘曲，避免后续磨削的平面度超差。基板中心位置设置了气动锁紧机构，核心是内置的弹性顶推柱与锁紧卡爪，日常未通气状态下依靠内部弹簧力保持锁紧，将插入定位的托盘牢牢卡紧，保证磨削过程中托盘不会出现窜动；当需要更换托盘时，从基板侧面的气路接口通入压缩空气，气压推动内部活塞将锁紧柱向上顶推，解除卡爪对托盘的限位，即可直接取下托盘完成换装，整个换型过程仅需数秒，相比传统压板装夹效率提升80%以上。

　　基板两侧对称布置的两组安装孔，是专门适配标准T型轨道的连接结构，安装时无需在磨机工作台上额外打孔，直接通过T型螺栓将整个安装架固定在工作台的T型槽内，孔位间距匹配市面上主流小型台式磨机、桌面磨床的工作台槽距，安装时仅需打表找正基板上表面与磨机主轴的平行度，一次找正后后续更换托盘无需再次校准，因为托盘与安装架的配合采用了止口定位结构，重复定位精度可以控制在0.01mm以内，完全满足精密磨削的公差要求。

　　设计过程中需要重点考量的是Z向行程的占用问题，因为安装架叠加托盘本身会占据一定的高度空间，整体安装后会让磨机的有效Z向行程减少约3英寸，所以在选型适配时需要提前核算工件的最大磨削高度，避免出现行程不足无法加工的情况。另外气路接口的位置设置在基板侧面，也是为了避免气管干涉磨头的走刀路径，气管沿工作台侧面排布，不会进入磨削加工的有效区域，同时接口采用标准快插接头，适配车间常规的6mm气管，无需额外转换接头。

　　基板上分布的多个沉头孔，一方面是用于基板自身的结构拼接，保证基板上下层连接的平面度，另一方面也可以作为辅助定位孔，针对特殊规格的托盘加装定位销，拓展适配不同尺寸的标准托盘。中心锁紧机构的周围设置了排屑缺口，磨削产生的磨屑和切削液可以顺着缺口流出，不会堆积在锁紧机构内部造成卡滞，日常维护仅需定期用压缩空气吹净内部积屑即可，无需频繁拆解保养。

　　在实际生产应用中，这类托盘架通常会搭配3-5个标准托盘配套使用，操作人员可以在磨机进行磨削加工的同时，在机外的预装站将下一个待加工工件装夹在备用托盘上，当前工件加工完成后，通气解锁取下完工工件连同托盘，直接将预装完成的托盘装入安装架，断气即可自动锁紧，整个过程几乎可以实现不停机换件，大幅提升设备的稼动率。尤其针对厚度较薄、容易装夹变形的小型薄片零件，采用托盘预装的方式可以在机外采用统一的夹紧力装夹，避免机内装夹时受力不均导致的工件变形，进一步提升加工合格率。

　　安装边界方面，该安装架的基板外形为矩形结构，安装时需要保证基板四周与磨头的运动行程预留至少10mm的安全间隙，避免磨头走到行程极限时碰撞到安装架的边缘；气路供气压力需要稳定在0.4-0.6MPa，压力过低会导致顶推力不足无法顺利解锁，压力过高则容易冲击内部密封件降低使用寿命。另外安装架的上表面作为定位基准面，日常使用中需要注意避免磕碰划伤，若表面出现毛刺或凹坑需要及时用油石修磨，保证与托盘的贴合精度，避免影响加工精度。
