适配小型磨床的多孔位安装固定板结构

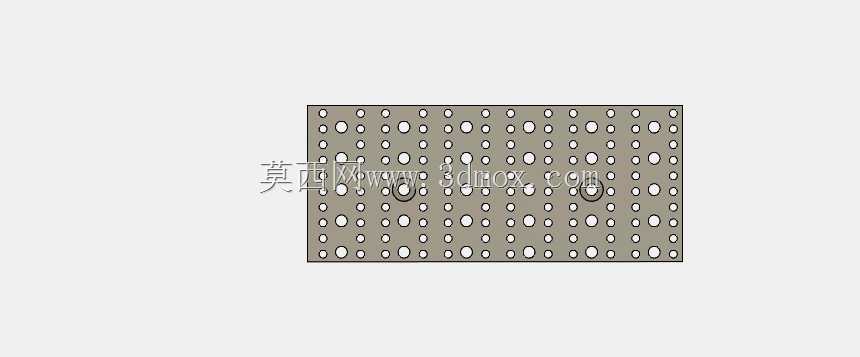

　　在小型台式磨床的日常加工场景中，工作台面的工装适配一直是影响小零件加工效率的核心因素，尤其是针对Sieg x2这类小型台式磨床，原厂工作台的安装孔位间距固定，很难适配不同规格的小型夹具、工件定位座以及辅助加工附件，很多操机人员在实际加工时会临时用压板、垫块拼凑固定结构，不仅装夹找正时间长，加工过程中还容易出现工装移位，导致零件加工尺寸超差，甚至出现工件飞出的安全隐患。这款多孔安装固定板，就是针对小型台式磨床的工作台适配需求设计的配套工装结构，核心作用是拓展磨床工作台的安装适配范围，让不同规格的小型工装、工件夹具都能快速找到对应的安装固定点位，省去临时打孔、拼接垫块的繁琐步骤。从结构设计来看，整块固定板采用规整的矩形平板结构，

　　板面均匀排布阵列式的安装通孔，孔位间距经过统一校准，能够覆盖小型磨床加工时常用的装夹点位需求，不管是固定小型平口钳、角度靠山，还是直接装夹异形小零件，都能通过对应的孔位穿入螺栓完成快速固定，不需要在工作台面上反复测量打孔位。设计过程中，针对磨床加工时的受力特点做了对应优化，板件的厚度经过核算，能够承受小型磨头磨削时产生的径向切削力，不会因为长期受力出现板面变形，保证装夹的平面度基准稳定。孔位的加工精度做了严格控制，所有通孔的垂直度、孔径公差都满足装夹螺栓的配合要求，穿装螺栓时不会出现卡滞，同时孔口位置做了倒角处理，一方面去除加工毛刺避免划伤操作人员，另一方面也能引导螺栓快速穿入，提升装夹效率。在安装边界上，

　　这款固定板的外形尺寸完全匹配Sieg x2小型磨床的工作台面安装范围，安装时不需要对原有磨床工作台做任何改装，直接通过工作台原有T型槽或者固定孔位就能完成固定板的锁紧固定，板件的边缘做了倒角处理，不会突出工作台边缘造成操作干涉。实际使用场景中，不管是做小型零件的平面磨削、刀具刃磨，还是加装小型分度头做回转类零件的磨削加工，这块多孔固定板都能提供充足的固定点位，相比原厂固定间距的工作台，装夹灵活性提升非常明显，尤其是在多品种小批量的小型零件加工场景下，不需要每次更换工件都重新调整压板位置，只需要选择对应位置的孔位就能完成装夹，能够大幅缩短工装准备时间。另外，板面上的孔位排布兼顾了不同装夹需求，既有大间距的孔位用于固定大型工装，

　　也有小间距的密集孔位用于固定小型工件或者微型夹具，覆盖了小型台式磨床90%以上的装夹场景。设计时还考虑了磨床加工的切削液环境，板件的结构没有积屑死角，加工产生的磨屑、切削液能够顺着孔位或者板面流到工作台排屑槽，不会在板面上堆积，日常清理维护非常方便。对于从事小型零件精密加工、手工刀具修磨的从业者来说，这类配套固定板是提升小型磨床实用性的核心工装，不需要复杂的改装就能大幅拓展设备的加工范围，同时保证装夹的稳定性和加工精度，避免因为临时装夹不牢导致的加工废品和安全问题。在实际建模过程中，孔位的阵列参数完全匹配小型磨床的常用装夹尺寸，每个孔位的位置都经过实际装夹场景验证，不会出现孔位错位无法安装的问题，板件的整体平面度公差控制在磨床装夹要求的范围内，安装后不会破坏原有工作台的基准精度，能够和原有工作台完美贴合，保证加工时的基准统一。
