迷你磨机皮带传动组件结构设计

　　这套迷你磨机的皮带传动结构，主要适配小型台式精密磨削设备的动力传递需求，在首饰加工、小型五金零件修磨、牙科器材修整这类需要小空间高转速输出的作业场景中应用广泛。区别于大型磨床的齿轮传动或多楔带结构，这类小型磨机的皮带传动更侧重紧凑性与减震性，毕竟手持或台式迷你磨机的作业空间有限，过大的传动结构会挤占操作视野，同时皮带的柔性传动能抵消电机端的高频振动，避免磨削时出现振纹影响加工精度。

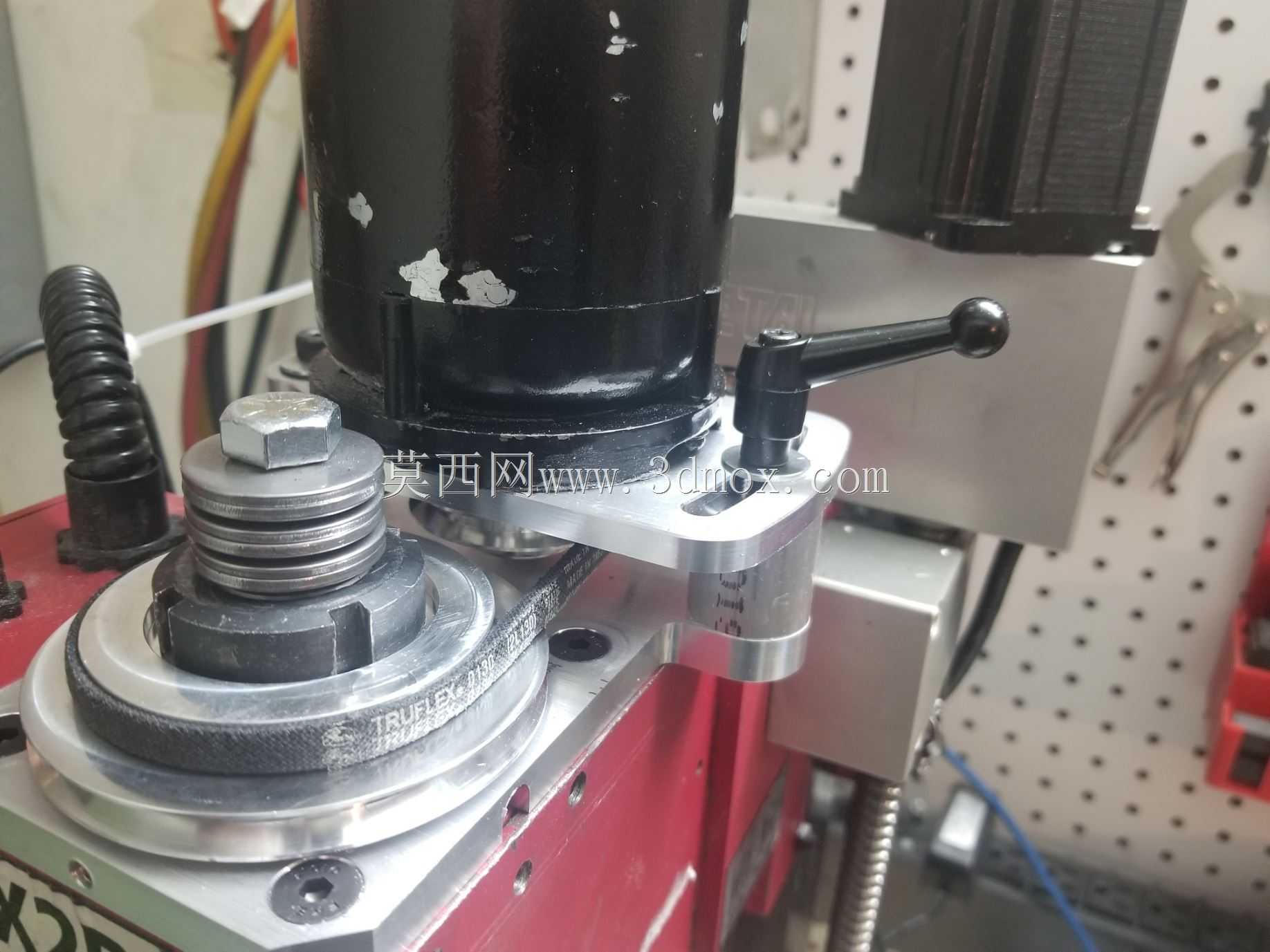

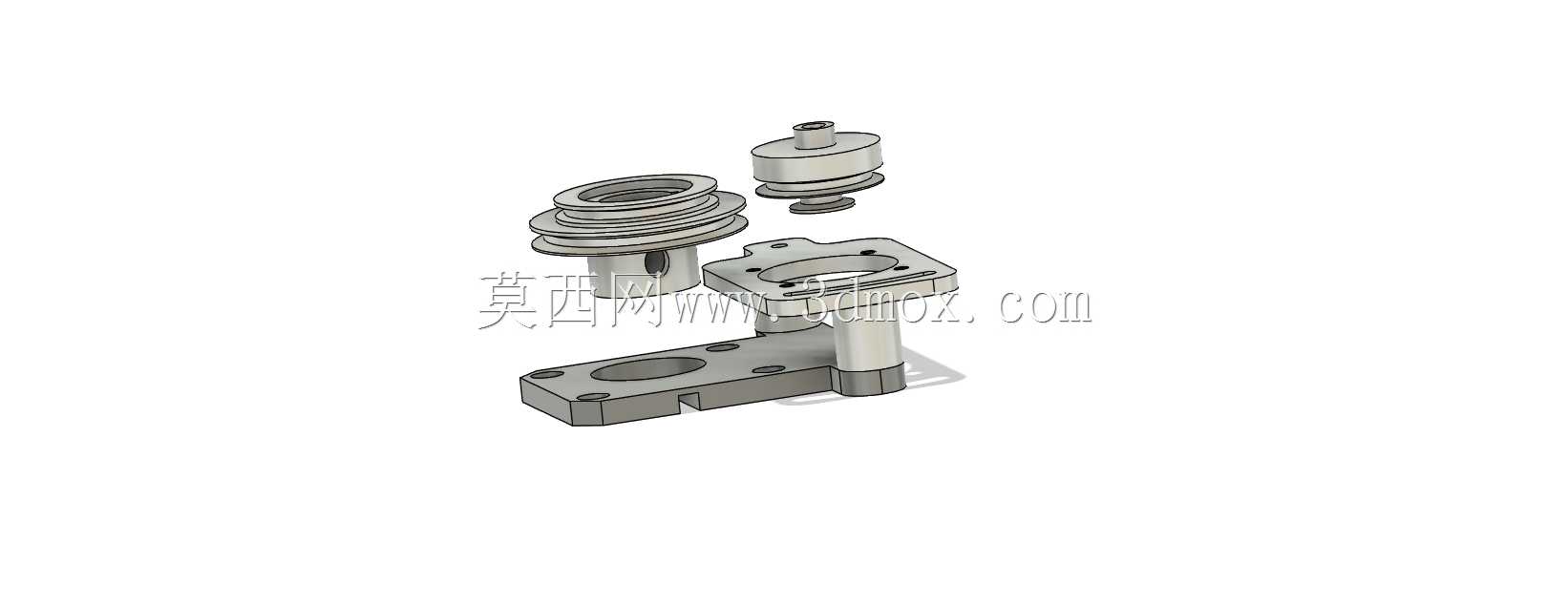

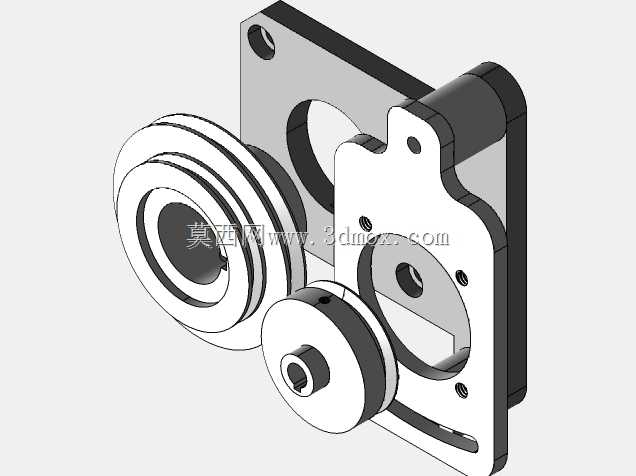

　　从结构组成来看，整套组件包含主动带轮、从动带轮、安装基座、张紧支撑柱以及连接衬板几个核心部分。主动带轮直接对接驱动电机输出轴，采用多槽带轮结构，适配圆截面微型传动带，多槽设计的初衷是在极小的带轮直径下保证足够的接触摩擦力，避免高转速下出现皮带打滑丢转的问题，毕竟迷你磨机的工作转速通常能达到万转级别，打滑不仅会损失磨削效率，还会导致皮带异常发热磨损。从动带轮直接连接磨机的磨头输出轴，带轮与轴的连接采用台阶定位加紧定螺钉固定的方式，这种固定方式在小型传动结构中拆装十分方便，日常更换磨头或者维护皮带时不需要复杂的工装就能完成拆解。

　　安装基座是整套传动结构的承载核心，采用整块铝合金铣削成型，基座上预留了两个长圆形安装孔，用于调整电机与磨头轴的中心距，实现皮带张紧度的调节，长圆孔的调节行程刚好适配对应规格微型皮带的长度公差，不需要额外增加张紧轮就能满足张紧需求，进一步压缩了结构的整体体积。基座上的支撑柱采用台阶式设计，上端用于定位从动带轮的轴承座，下端与基座过盈配合压装固定，轴承座与支撑柱的配合面预留了0.02mm的定位间隙，既保证装配时的同轴度要求，又能避免过盈量过大导致轴承座变形影响轴承转动顺畅度。连接衬板位于基座与电机安装面之间，衬板上的定位孔与基座的定位销一一对应，保证电机输出轴与从动带轮轴的平行度控制在0.05mm以内，这个平行度公差是微型皮带传动的关键参数，如果平行度超差，皮带运转时会出现跑偏、偏磨的问题，大幅缩短皮带的使用寿命。

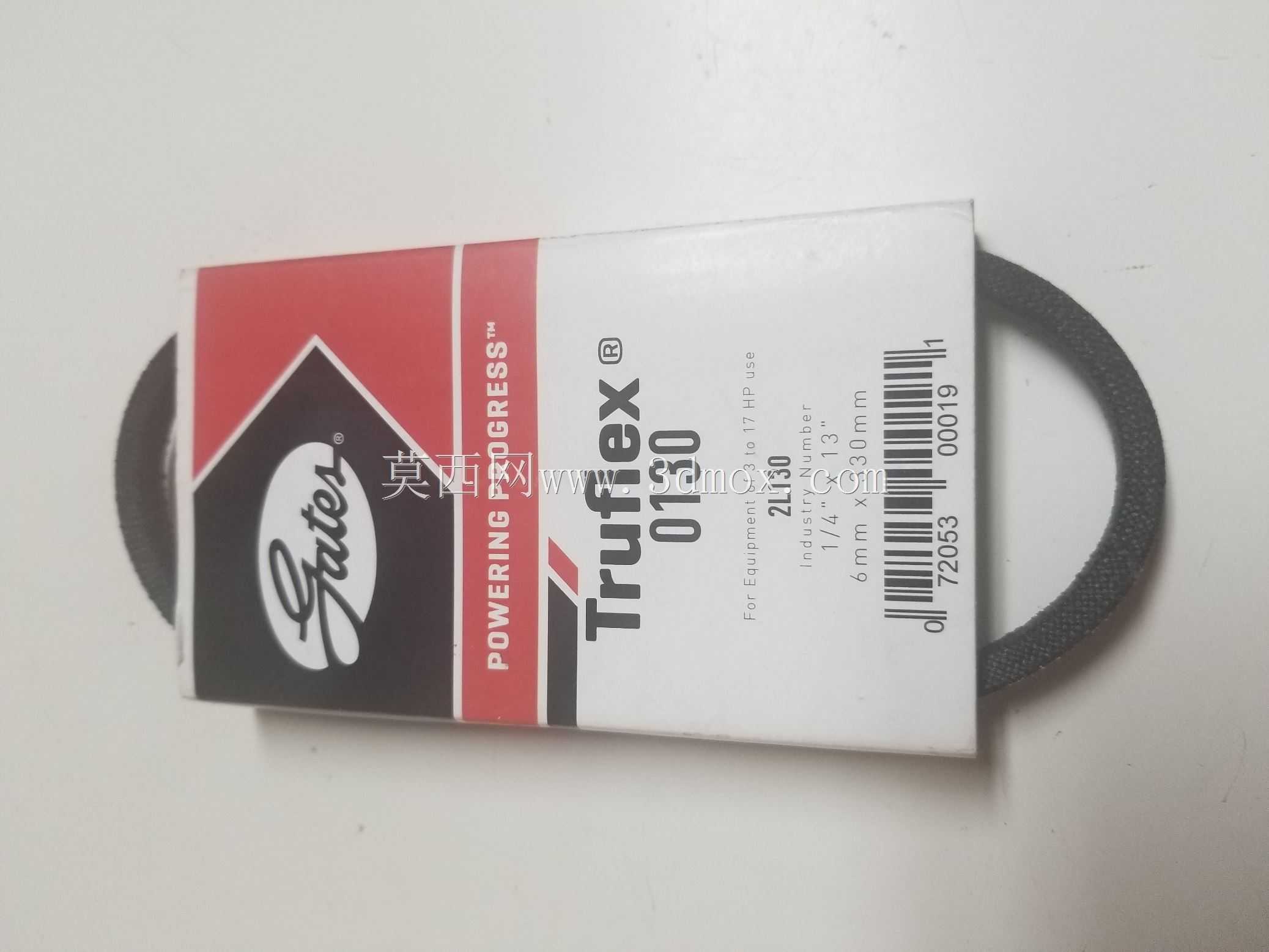

　　设计这套结构时，首先要考虑的是安装边界的限制，整套传动组件的整体轮廓尺寸控制在长80mm、宽40mm、高65mm以内，刚好能嵌入迷你磨机的手柄上方腔体，不会突出壳体影响手持操作的握持感。带轮的直径选择经过了转速比核算，主动带轮直径12mm，从动带轮直径24mm，传动比为1:2，搭配额定转速2万转的微型直流电机时，磨头端的输出转速为1万转，刚好匹配小型磨头的最佳磨削线速度，既不会因为转速过高导致磨头碎裂，也不会因为转速过低降低磨削效率。皮带的选型采用直径2mm的聚氨酯圆皮带，这种皮带的柔性好，小直径带轮上的弯曲损失小，同时聚氨酯材质的耐磨性优秀，在正常张紧力下使用寿命能达到500小时以上，满足小型设备的维护周期要求。

　　在实际装配调试时，需要先将从动带轮组件压装到支撑柱上，转动检查无卡滞之后再安装主动带轮到电机轴上，之后将电机固定到连接衬板上，松开机座的固定螺栓，调整两个带轮的中心距，直到用手指按压皮带中部能产生2mm左右的变形量即为合适的张紧度，之后锁紧固定螺栓，手动转动带轮检查皮带运转是否居中，无跑偏现象之后再装配磨机外壳。日常使用中如果出现皮带松弛的情况，只需要松开基座固定螺栓，重新调整中心距就能恢复张紧，不需要更换额外的零件，维护成本极低。这套结构的设计没有采用复杂的非标零件，所有带轮、基座、支撑柱都可以采用常规的铣削、车削工艺加工，加工难度低，适合小批量生产制作，对于DIY小型磨削设备的爱好者或者小型设备厂商来说，这套结构的适配性很强，只需要调整基座的安装孔位，就能适配不同功率的微型电机与不同规格的磨头组件。
