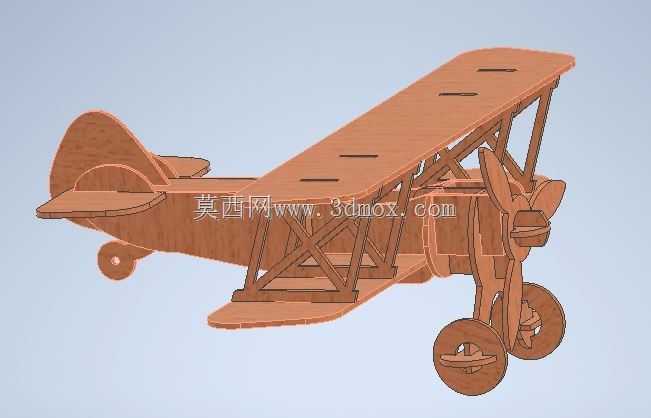

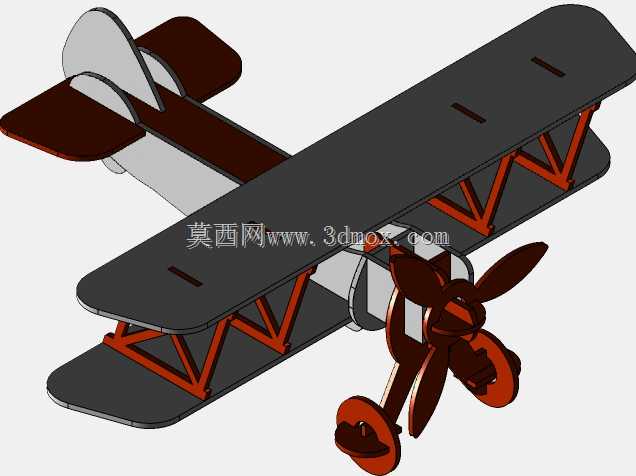

木质拼装双翼复古飞机激光切割设计

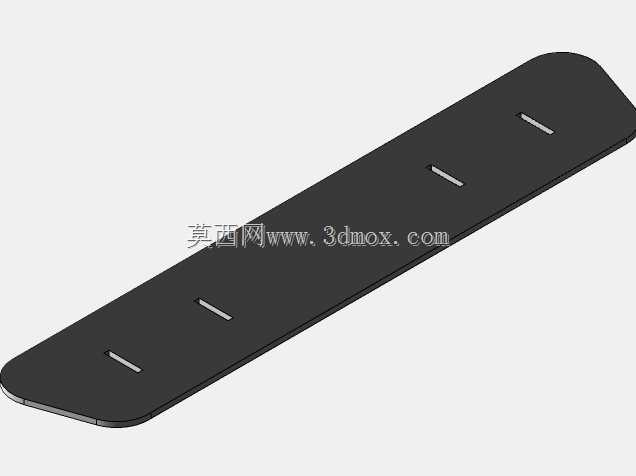

　　这款木质拼装双翼飞机的激光切割设计，核心面向科教演示、手工文创以及航模入门场景落地，在中小学科创实践课堂、文创潮玩零售、手工DIY体验店都有明确的适配空间。区别于传统注塑拼装模型，整套构件完全依托平面板材切割成型，不需要额外的粘接辅助或者异形曲面加工工序，普通功率的CO2激光切割机即可完成全批次构件加工，加工过程中不需要定制专用夹具，板材平铺定位后即可按预设路径走刀，单套构件的加工时长可控制在十分钟以内，非常适合小批量定制化生产场景。从结构设计逻辑来看，整套模型采用无胶卡扣式装配思路，所有连接位置的卡槽尺寸都经过公差匹配计算，板材厚度选用3mm椴木层板作为基准，卡槽宽度预留0.15mm的装配间隙，既可以保证拼装时的插拔顺畅度，

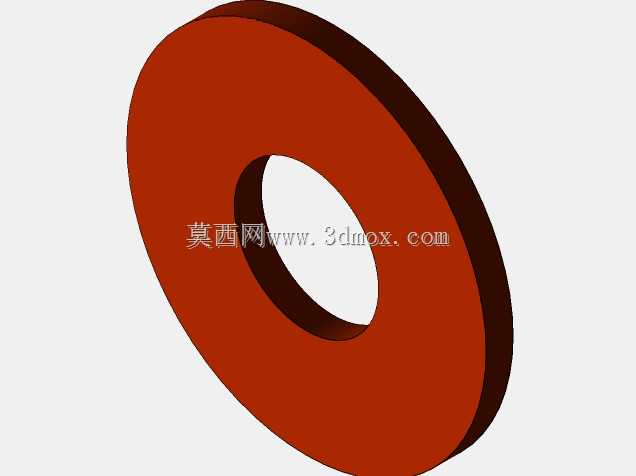

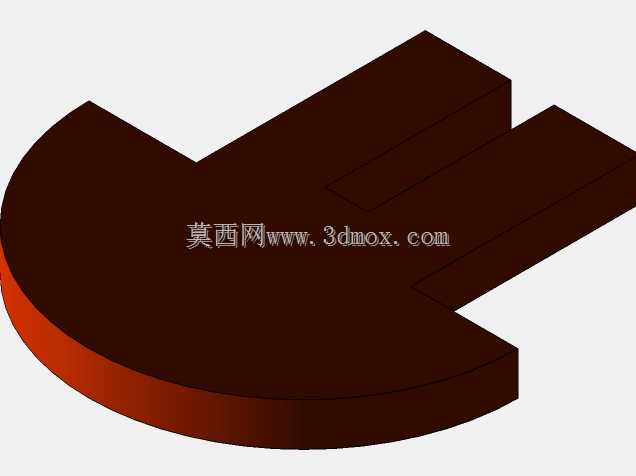

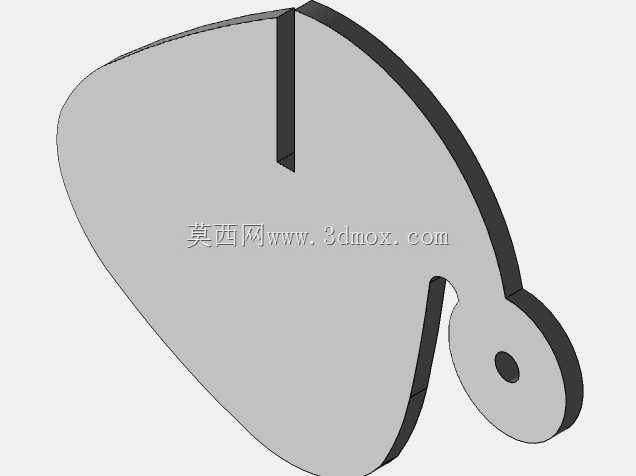

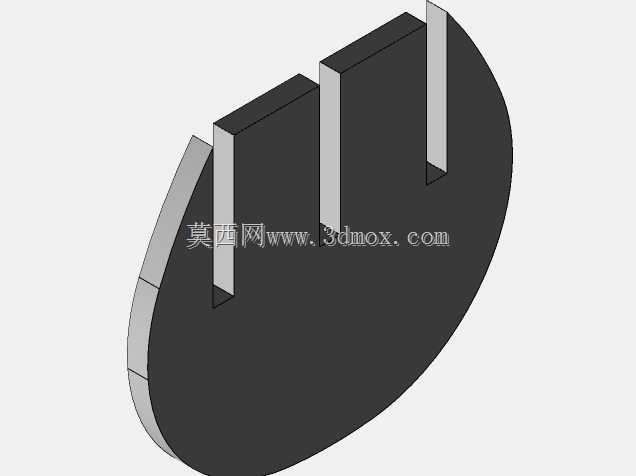

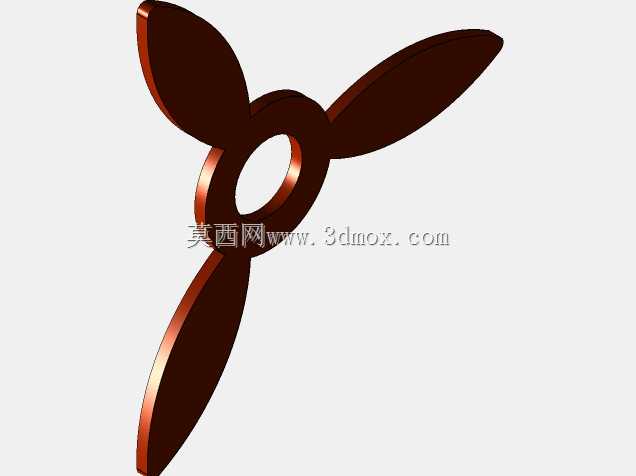

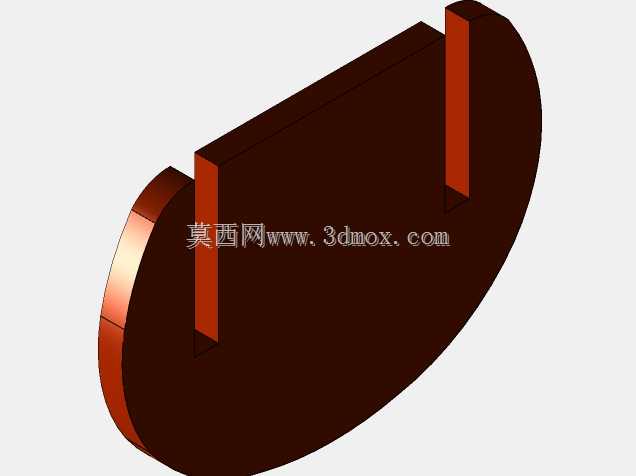

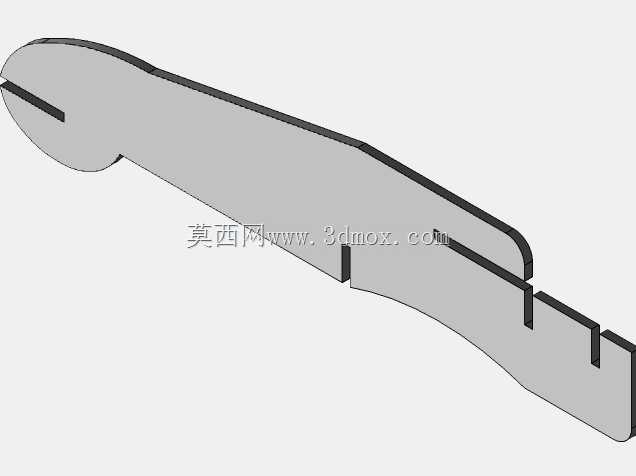

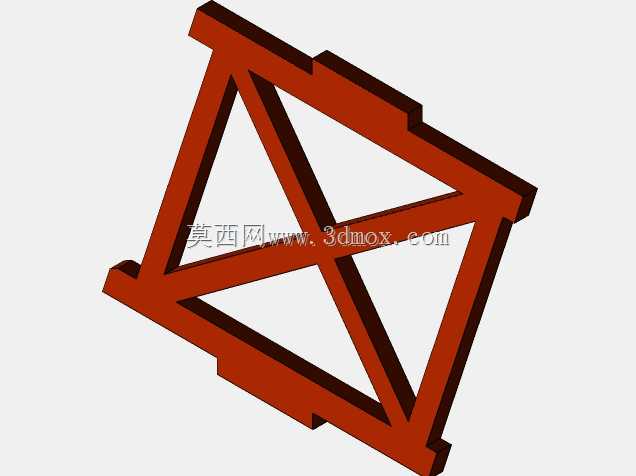

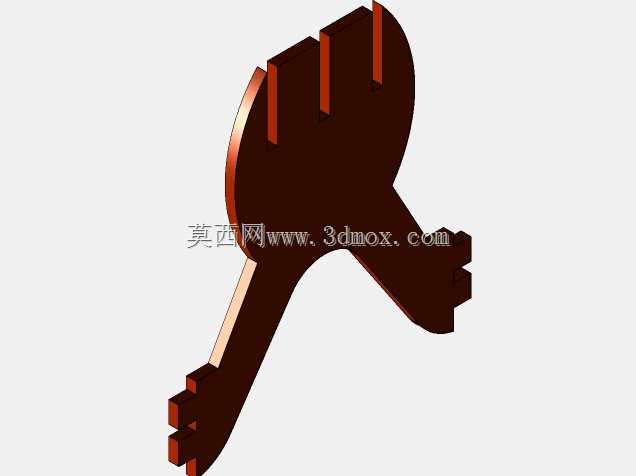

　　又能避免装配完成后出现构件松脱晃动的问题。上下两层机翼之间的支撑桁架采用交叉斜撑结构，每根支撑条的两端都设计有定位卡舌，分别卡入上机翼下表面和下机翼上表面的对应卡槽内，不需要额外的紧固件即可形成稳定的桁架受力结构，即使整体模型被拿起挪动，机翼部分也不会出现形变错位。机身主体采用层叠插接结构，前后段的机身侧板通过横向的连接卡条定位，座舱位置预留了镂空区域，既还原了复古双翼机的外形特征，又能减少整体材料的用量，同时降低模型的整体重量。前部的螺旋桨构件设计为可转动结构，桨叶中心的孔位与机身前部的凸轴间隙配合，装配完成后可以用手拨动实现自由旋转，不会出现卡滞或者过松脱落的问题。起落架部分采用一体化切割成型的轮架结构，

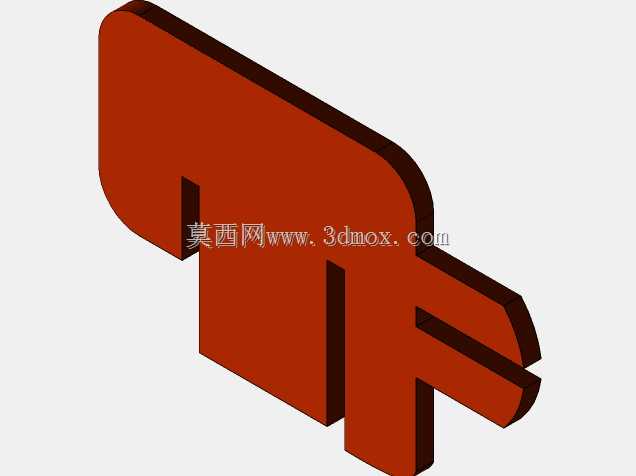

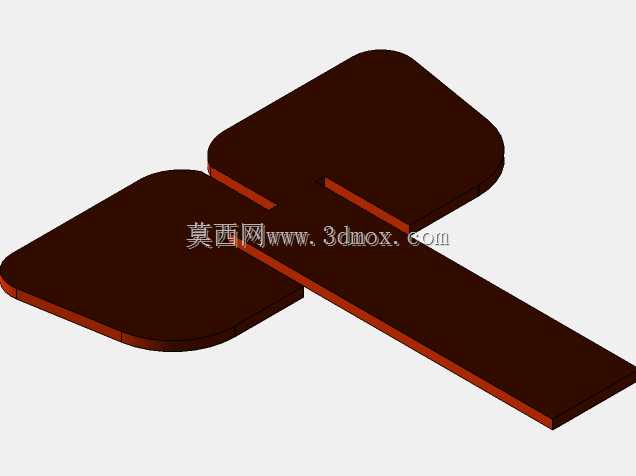

　　两个机轮的中心孔同样预留转动间隙，轮架与机身下部的卡槽插接固定，能够保证模型放置在平面上时的稳定性，四个接触点受力均匀，不会出现倾斜歪倒的情况。尾翼部分分为水平尾翼和垂直尾翼两个构件，分别插接在机身尾部的对应卡槽内，角度完全还原早期双翼机的尾翼气动布局，虽然是静态拼装模型，但是外形比例严格参照真实的一战双翼侦察机做等比例缩放，整体翼展控制在220mm，机身长度控制在180mm，整机高度控制在100mm以内，所有构件都可以在300mm*200mm的标准板材上完成排样，板材利用率可以达到85%以上，加工过程中产生的边角料极少。在切割工艺的适配设计上，所有构件的外轮廓都做了R0.5mm的圆角处理，避免激光切割后产生的锐边划伤拼装者的手部，

　　所有卡槽的内角都预留了0.2mm的工艺缺口，适配激光切割的束径特性，避免切割后内角位置出现材料粘连导致装配困难的问题。排样过程中构件之间的间距保留2mm的切割安全距离，避免切割过程中热影响区导致相邻构件的边缘出现焦黑或者尺寸偏差。这套设计不需要后续的表面处理工序，切割完成后只需要将构件从板材上取下即可直接进行拼装，拼装完成的成品既可以作为桌面摆件，也可以作为科创课程的实践教具，帮助学习者理解早期飞行器的基本结构布局，同时掌握激光切割加工的基本工艺逻辑和卡扣结构的设计方法。在实际落地测试中，这套结构的拼装难度适中，没有复杂的多向插接步骤，普通用户参照装配示意图可以在20分钟内完成整机组装，组装完成后的结构强度可以承受1米高度的自由落体冲击而不散架，完全满足日常把玩和展示的需求。针对不同的应用场景，还可以通过更换不同厚度的板材调整整体尺寸，只需要等比例缩放所有构件的卡槽尺寸即可完成适配，不需要重新调整整体结构布局，具备较强的工艺适配性。
