带斜切导角与内凹腔体的等距结构练习件

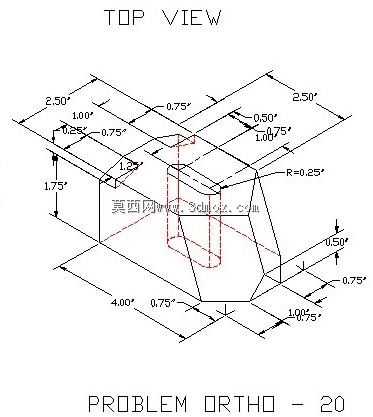

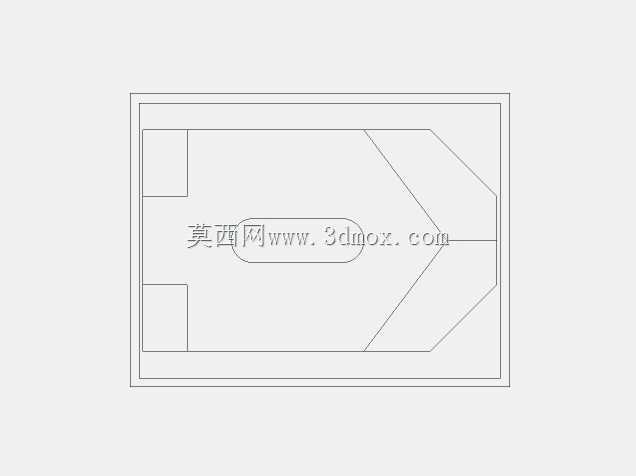

　　本次建模的结构练习件，核心是训练空间斜向结构与正交基准的对齐逻辑，在通讯类小型结构件的手板验证、工装定位块设计场景中，这类带多面斜切、内凹腔体的结构十分常见，比如手持通讯终端的内部支撑凸台、信号模块的安装定位座，都会用到类似的斜角避让、腔体预留的结构处理方式。从尺寸边界来看，该结构整体正交投影的长度方向最大尺寸为4.00英寸，宽度方向最大轮廓为2.50英寸，高度方向总高度为1.75英寸，所有外轮廓的斜切边都做了明确的尺寸约束，顶部视角下的斜向棱边分别标注了0.75英寸、1.00英寸、0.50英寸的分段尺寸，其中一处外凸的圆弧过渡半径为0.25英寸，这类圆弧过渡在实际生产中主要是为了消除注塑件的应力集中点，同时避免装配时的锐边刮擦。

　　设计思路上，该结构没有采用复杂的曲面放样，全部基于正交基准面做拉伸切除与斜向拔模处理，内凹的腔体深度为1.25英寸，腔体侧壁与外轮廓斜切面的壁厚保持均匀的0.25英寸，均匀壁厚的设计是注塑类通讯结构件的核心要求，能够有效避免成型过程中的缩痕、翘曲问题，同时保证结构的整体刚性。在实际设备用途层面，这类结构常作为通讯设备内部的PCB板支撑座，腔体部分用于避让板载的插接元件，斜切的外轮廓则是为了适配外壳内部的加强筋走向，安装时可以直接卡入外壳的预设卡槽内，不需要额外的紧固件固定，能够大幅提升装配效率。建模过程中需要特别注意斜向尺寸的标注基准，所有斜切边的定位尺寸都从正交基准边引出，避免出现过定义或者欠定义的情况，比如底部的斜向支撑棱边，

　　分别标注了0.75英寸、1.00英寸的定位尺寸，确保斜切面的角度与位置完全匹配设计要求，同时腔体的开口边缘做了0.50英寸的延伸切边，方便装配时的导向导入。从结构功能特性来看，该练习件覆盖了通讯类小型结构件最常见的建模特征：拉伸凸台、拉伸切除、斜向基准面创建、圆角过渡、均匀壁厚控制，完成该模型的建模练习，能够快速掌握通讯手持设备内部支撑件的设计逻辑，理解斜切避让结构在紧凑空间内的应用方式，在实际产品设计中，这类结构还可以根据安装需求调整腔体的深度与斜切角度，适配不同尺寸的板载元件，同时外轮廓的圆弧过渡可以根据材料的抗冲击性能调整半径大小，在PC+ABS这类常用的通讯外壳材料中，0.

　　25英寸的圆角半径已经能够满足日常跌落的应力分散要求。另外需要注意的是，该结构的底部安装面为完全平面，没有设置定位柱或者卡扣位，在实际应用中可以根据装配需求在底部增加0.1英寸高度的定位凸台，凸台的位置需要避开PCB板的走线区域，同时保证与腔体内部的元件保持0.05英寸以上的安全间隙，避免出现装配干涉。建模时的尺寸链计算需要严格遵循从基准面出发的原则，所有的外形尺寸都以左下角的正交顶点为原点，避免累积误差导致的轮廓错位，比如顶部的0.75英寸斜切段，需要同时约束其与相邻棱边的角度和距离，确保在等轴测视图下的结构形态与二维图纸完全一致，这类练习对于提升空间尺寸的把控能力有很大帮助，尤其是在处理通讯设备内部紧凑空间的结构排布时，能够快速判断斜向结构的避让空间是否足够，减少后续改模的次数。
