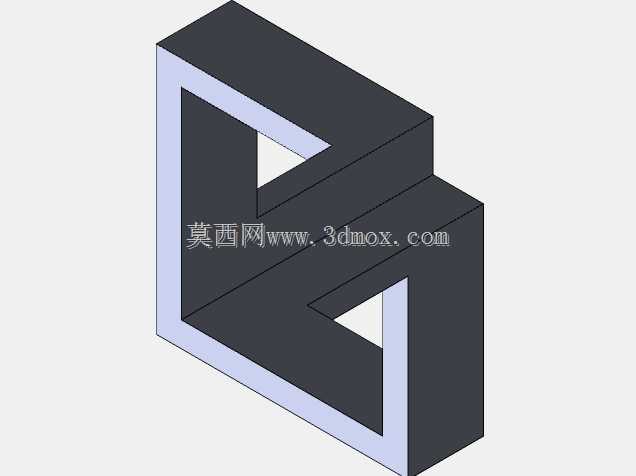

彭罗斯三角变体视觉悖论立体结构

　　这类不可能几何结构的实体化设计，最早脱胎于视觉心理学领域的悖论图形研究，在工业设计落地场景中，多作为创意展示摆件、科普教具、空间装置艺术的核心结构单元使用，也常被文创产品、潮玩手办的结构设计借鉴，用来打造打破常规空间认知的视觉冲击效果。从实际功能层面看，该结构本身不承担传统机械零部件的传力、传动、连接等工程载荷作用，核心价值在于通过实体三维形态还原二维视错觉效果，让观察者从特定视角观测时，会产生三维空间逻辑矛盾的视觉感受——即看似连续闭合的直角弯折结构，实际在三维空间中是断开、错位的非闭合形态，仅在固定观测点位能形成视觉上的连续闭环。

　　设计这类结构时，首先要确定核心观测视点位，所有的结构弯折角度、面的延伸长度、切口错位量都要围绕该视点做投影匹配，保证在该点位的正投影完全符合二维不可能图形的轮廓线条。具体建模过程中，会先在草图层面绘制二维的悖论图形轮廓，再通过拉伸、切除特征逐步构建三维实体，过程中需要反复调整两个错位直角段的空间位置，既要保证特定视角下的轮廓完全重合无破绽，也要兼顾实体结构的打印、加工可行性，避免出现壁厚过薄、悬空角度过大无法成型的问题。

　　从外形尺寸与安装边界来看，这类结构的尺寸没有统一的强制标准，作为桌面摆件使用时，常规单边长度控制在80-150mm区间，整体占用的投影空间不超过200mm见方，底部需要预留10-15mm厚度的平整安装面，保证放置时的稳定性，不会因为结构重心偏移出现倾倒问题。如果作为大型空间展示装置使用，尺寸可等比例放大至1-3m单边长度，此时需要在结构内部增加隐形支撑骨架，抵消大尺寸结构的自重变形，同时要在错位衔接处做精细化的表面处理，避免观察者从非核心视点看到明显的拼接破绽，影响视错觉的呈现效果。

　　在结构细节处理上，所有的弯折处都采用等半径的直角过渡，相邻面的壁厚保持均匀一致，常规壁厚设置为3-5mm，既保证实体结构的强度，也不会因为壁厚过大增加不必要的重量。表面处理多采用哑光统一配色，避免高反光材质在不同光照下产生多余的反光面，暴露结构的错位破绽，哑光质感也能让结构的轮廓线条更清晰，强化视错觉的视觉冲击力。需要注意的是，这类结构在加工时，无论是采用3D打印还是CNC铣削工艺，都要提前规划好加工坐标系，将核心观测视点对应的正面作为加工基准面，减少多次装夹带来的形位误差，避免最终成品在核心观测点出现轮廓错位、线条不连续的问题，破坏悖论视觉效果。

　　实际应用中，这类结构除了单独作为摆件外，还可以集成到文创产品的底座、展示台的装饰结构、科普场馆的互动展项中，搭配可旋转的底座，让观察者可以从不同角度观测结构的真实形态与视错觉效果的切换过程，直观理解空间投影与三维实体的逻辑差异，也能作为三维建模教学的典型案例，帮助初学者理解草图投影、特征建模、视角控制的核心逻辑，掌握空间形态从二维到三维的转换思路。
