带分叉导槽长条形机械结构练习件

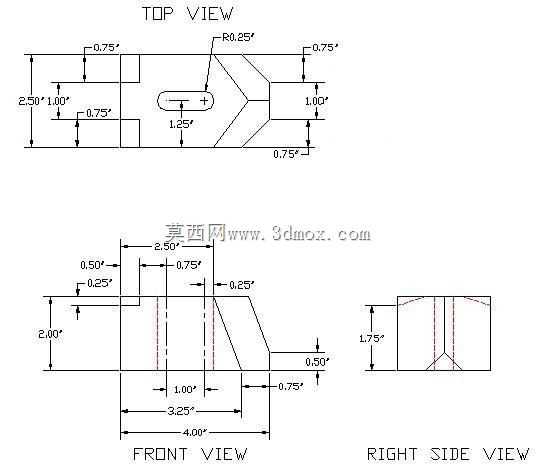

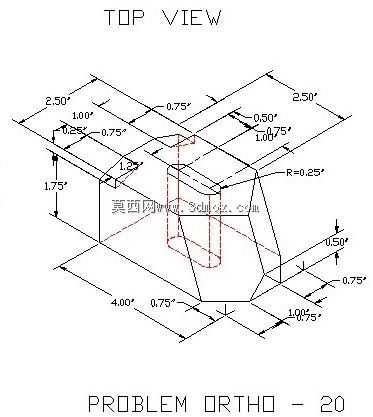

　　日常做结构建模练习时，这类带多向尺寸约束的零件很适合用来夯实实体建模的基础逻辑，别小看这张工程图里的尺寸，每一处公差和轮廓都对应着实际加工里的装夹定位逻辑。先看整体轮廓，总长4英寸的长条形基体，左端是规整的矩形段，从左端面往右2.5英寸的位置开始做分叉导向结构，右端收窄到1英寸宽度，上下端面的0.75英寸倒角不是随便加的，实际装配时能起到导入导向的作用，避免硬插刮伤配合面。

　　基体上的长圆形导槽位置很讲究，距离上端面0.75英寸，槽端的R0.25圆角刚好和常用的圆柱销直径匹配，这个槽不是做装饰的，实际用在通讯设备的内部滑动机构里时，能给滑动销提供1.25英寸的行程限位，销子在槽里滑动的时候不会卡滞，圆角过渡能减少滑动过程中的应力集中，避免长期往复运动后槽边出现崩裂。再看主视图下方的尺寸链，2英寸的总高度方向，0.25英寸和0.5英寸的台阶差，是用来给安装时的定位凸台留让位空间的，实际装到通讯终端的内部支架上时，这个台阶能刚好卡在支架的定位缺口里，不需要额外打定位销就能限制X和Y方向的窜动，装配效率能提不少。

　　右端的分叉结构是整个零件的设计难点，三个方向的汇交面做了平滑过渡，0.5英寸的端部厚度刚好能插入对应的接口卡槽里，1.75英寸的分叉段高度，能保证插入后和对接件的接触面积足够，不会因为接触应力过大出现压痕。建模的时候要注意，不能直接用拉伸切除硬砍分叉面，那样做出来的面会有尖锐棱边，实际加工时铣刀走到汇交点容易崩刀，正确的思路是先做整体基体拉伸，再用放样特征做分叉段的过渡，最后倒圆角处理棱边，这样生成的实体不管是导入CAM做加工编程，还是做装配干涉检查，都不会出现面破碎的问题。

　　尺寸边界这块要特别注意，所有标注的尺寸都是英制单位，和公制转换的时候不能随便圆整，比如0.75英寸就是19.05毫米，不能直接标19毫米，不然装配的时候会出现0.05毫米的间隙，通讯设备内部的结构对间隙很敏感，太大的间隙会让滑动件出现晃动，影响信号接触的稳定性。还有左端的两个1英寸见方的凸台，是用来做安装固定的，凸台距离上下端面都是0.75英寸，安装时螺丝穿过凸台上的预钻孔锁到支架上，两个凸台的对称布局能让锁紧力均匀分布，不会因为单边锁紧导致零件翘曲，影响导槽的直线度。

　　实际应用场景里，这类结构常出现在通讯设备的SIM卡插拔机构、信号模块滑动锁紧结构里，零件本身不需要承受大载荷，但是对轮廓精度和滑动面的粗糙度要求很高，导槽的内壁粗糙度要达到Ra1.6才能保证滑动顺畅，分叉的导向面不能有拔模斜度，不然对接的时候会出现卡滞。建模的时候还要考虑加工工艺性，所有的内角圆角都不能小于加工用的铣刀半径，比如R0.25英寸的圆角，用直径0.5英寸的铣刀刚好能加工出来，如果设计成更小的圆角，就需要换更小直径的铣刀，不仅加工效率低，小直径铣刀的刚性差，加工出来的面精度也难保证。

　　很多新手建模的时候容易忽略尺寸链的闭环问题，比如这个零件长度方向的尺寸，从左端面到导槽中心是2.5英寸，导槽长度1.25英寸，导槽右端到分叉起点的距离，加上分叉段长度到右端面，加起来要刚好等于总长4英寸，要是某一个尺寸多画了0.01英寸，整个尺寸链就会超差，加工出来的零件就装不上。还有高度方向的尺寸，总高2英寸，下端面到台阶面0.5英寸，台阶面到上端面1.5英寸，这些尺寸的累计公差要控制在±0.005英寸以内，才能满足通讯设备内部的装配精度要求。
