视错觉彭罗斯三角立体创意摆件结构

　　做机械结构设计久了，偶尔会跳出常规传动、支撑类的功能件设计，碰一些打破常规空间认知的几何结构，彭罗斯三角也就是常说的不可能三角形，就是这类很有意思的结构载体。很多人第一次见这个结构会觉得违背空间逻辑，本质上是通过特定的截面转折、棱边错位，在固定观察视角下形成首尾闭合的三角视觉错觉，换个角度就能看到结构实际的断开与错位，这类结构最早是作为几何悖论图形出现，现在更多被做成桌面创意摆件、科普展示教具，甚至是文创产品的造型元素，在科技馆的几何展区、创意工作室的桌面陈设、工业设计的造型参考里都能看到它的身影。

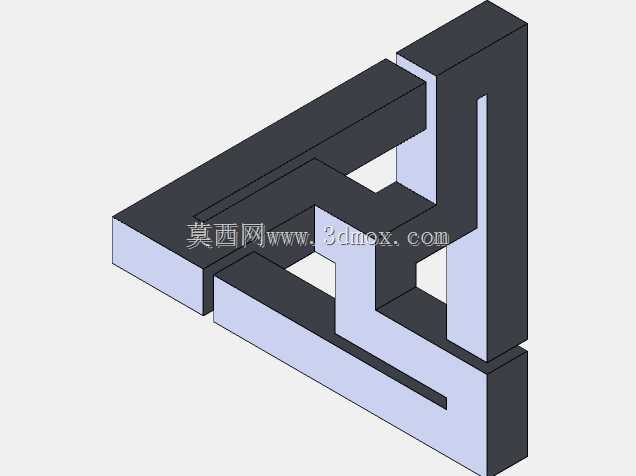

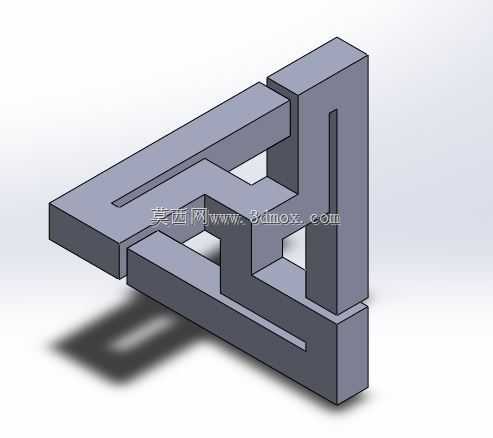

　　从实际建模落地的角度看，这个结构的设计核心是视角锁定，首先要确定主观察视角，一般是正等测视角，也就是三维建模里常用的45度俯视轴测角度，在这个视角下把三角形的三个边做等截面的拉伸，每个边的末端做90度的空间转折，这里要注意的是，转折处的棱边必须和相邻边的棱边在主视角下完全对齐，不能出现错位漏缝，不然视错觉的效果就破了。截面选择上用等边长的正方形截面是最稳妥的，所有边的截面尺寸保持一致，转折处做等半径的圆角过渡，避免出现尖锐棱边，不管是3D打印做实物还是做渲染展示，都能获得更统一的视觉效果。

　　尺寸边界这块，这类摆件一般是放在桌面做陈设，所以整体外接圆直径控制在100mm到150mm之间比较合适，截面边长控制在15mm到20mm，这个尺寸下拿在手里有分量感，放在桌面上也不会占太多空间，安装的话因为是摆件不需要额外的固定结构，底部三个接触点做共面处理，保证放置的时候不会晃动，三个支撑点的平面度公差控制在0.2mm以内，避免放的时候出现翘边。如果是做壁挂式的展示件，整体尺寸可以放大到300mm到500mm，背面预留挂孔，挂孔的位置要对应结构的重心位置，避免挂上去之后出现倾斜。

　　实际加工落地的时候，这类结构最适合用FDM或者光固化3D打印制作，因为是一体化的空间转折结构，用传统的铣削加工需要多次装夹，转折处的内角很难加工到位，3D打印的话只要在建模的时候把支撑位置设置在结构的背面，也就是主观察视角看不到的那一侧，打印完成之后去掉支撑打磨一下，就能获得很好的外观效果。如果是做金属材质的摆件，可以用失蜡铸造的方式，先打印蜡模再翻模铸造，后期做抛光或者喷砂处理，质感会更好。

　　从结构特性上来说，这个三角虽然是视错觉结构，但本身的刚性是足够的，三个边互相支撑形成一个稳定的空间框架，只要截面厚度足够，日常摆放拿取不会出现变形，甚至可以在上面放置一些轻量的小物件，比如便签、回形针之类的，兼具一定的实用功能。做结构设计的时候，转折处的壁厚要保持均匀，避免3D打印的时候出现缩孔，或者铸造的时候出现应力集中，所有的内角都做R2以上的圆角，避免应力集中导致的开裂。

　　很多刚接触三维建模的人会觉得这个结构很难做，其实只要抓住主视角对齐这个核心，先在草绘里画出正等测视角下的三角形轮廓，然后分别对三个边做垂直于各自棱边方向的拉伸，再把相邻边的对接处做布尔合并，调整对接处的截面形状，保证在主视角下看不到接缝，就能做出效果逼真的不可能三角结构。建模的时候可以多切换几个视角检查，尤其是主视角下要反复调整每个边的长度和转折角度，保证三个边刚好首尾衔接，没有穿模也没有缝隙。

　　这类结构除了做摆件之外，还可以作为产品设计的造型元素，比如用在文创产品的支架、灯具的外框、展示架的结构上，利用它的视错觉特性吸引注意力，在科普教育领域，这个结构也是很好的几何教学道具，可以直观地展示空间透视和视错觉的原理，让学习者更直观地理解二维投影和三维实体之间的差异。做这类创意结构设计的时候，不要被常规的工程结构思维限制，要跳出功能优先的固化思路，在保证结构可落地、有足够刚性的前提下，追求视觉上的创意效果，反而能做出让人眼前一亮的作品。
