视错觉嵌套组合方块立体结构设计

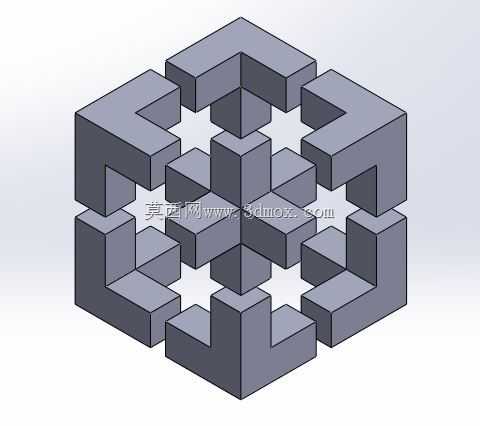

　　这类视错觉嵌套方块结构，最初常作为空间几何认知训练的教具使用，在机械结构设计的空间思维训练环节，能帮助设计人员快速建立三维空间的拓扑认知，打破常规正交结构的思维定式，也可作为文创摆件、科普展项的核心结构件使用，在工业设计的创意验证环节，这类结构也常被用来测试三维建模软件的空间约束逻辑，验证装配干涉检查的边界判定能力。从结构设计思路来看，整个构件由三组互锁的L型方块单元组合而成，每个单元的凸台与凹槽采用等截面尺寸设计，相邻单元的配合面预留0.1mm的间隙，既保证视觉上的无缝衔接效果，也满足3D打印或者铣削加工的工艺可行性，避免出现倒扣无法加工的问题。每个L型单元的截面边长统一为20mm，整体组合后的外轮廓为边长60mm的正立方体，

　　安装边界可适配直径70mm以内的圆形底座或者边长65mm的方形安装座，不需要额外的紧固件，依靠单元之间的摩擦力即可完成整体装配，拆卸时只需沿轴向错开对应单元即可，维护拆装十分便捷。在实际应用场景中，这类结构除了作为科普教具，还可嵌入到工业产品的外观装饰件中，比如高端机械键盘的键帽装饰、文创产品的开合结构、机械设备的观察窗装饰格栅，利用其视错觉特性提升产品的视觉辨识度，也可作为机械专业教学中装配约束、空间尺寸链计算的练习案例，帮助学员理解空间配合的尺寸公差分配逻辑。从功能特性来看，整个结构没有额外的运动副，属于静态展示类构件，但每个单元的尺寸一致性要求较高，相邻单元的配合面平面度需要控制在0.02mm以内，

　　否则装配后会出现视觉上的错位，破坏视错觉的呈现效果。设计过程中需要反复调整每个单元的凸台长度与凹槽深度，确保从正等轴测视角观察时，三个方向的L型结构形成视觉上的闭环，制造出不可能存在的空间悖论效果，同时还要保证从正交视角观察时，每个单元都是独立的实体结构，不存在建模层面的非流形几何错误，满足后续加工或者3D打印的模型要求。在加工工艺选择上，如果采用树脂3D打印，可直接打印整体组装后的结构，不需要额外支撑，因为所有悬空结构的倾斜角度都大于45度，符合FDM或者光固化打印的自支撑角度要求；如果采用金属铣削加工，则需要分别加工三个L型单元，再进行组装，加工时需要注意每个内角的清根处理，避免圆角过大导致装配时出现干涉。

　　这类结构的尺寸链计算相对简单，因为所有单元的尺寸都是等比例设计，只需要控制单个L型单元的长宽高三个方向的尺寸公差，即可保证整体装配后的视觉效果，不需要复杂的公差累积计算，对于刚接触三维建模的设计人员来说，是练习空间建模、装配约束、工程图导出的绝佳练习案例，也能帮助设计人员理解视觉呈现与实际结构之间的差异，避免在后续的产品设计中出现视觉与实际结构不符的问题。在展项应用场景中，这类结构常被放置在科技馆的数学展区或者机械展区，配合旋转展台使用，当观众从不同角度观察时，会发现结构的视觉效果不断变化，直观感受到三维空间与二维投影之间的差异，也能帮助观众理解工程制图中三视图的投影逻辑，明白为什么工程图纸需要多个视角的视图才能完整表达一个结构的实际形状。
