拼装式木质消防车激光切割结构设计

　　这款激光切割拼装消防车，核心面向青少年科教实践、文创潮玩拼装以及职业体验场景教具开发，区别于传统注塑一体成型的玩具车，整套构件全部采用平面板材切割成型，无需额外粘接辅助件，依靠板材间的榫卯卡扣即可完成整车装配，适配3mm至6mm厚度的椴木层板、亚克力板等常见激光加工板材，加工端无需开模，单批次小批量生产即可快速落地，非常适合校园创客课程、手工体验坊的日常教学使用。从结构设计逻辑来看，整车完全遵循激光切割加工的工艺约束做适配，所有构件的切割路径均做了R0.5mm的圆角过渡，避免激光加工时锐角位置出现焦边过烧的问题，同时所有拼接卡槽的配合公差控制在0.15mm至0.2mm区间，既保证拼装时的插拔顺畅度，又能避免装配后出现构件松脱、

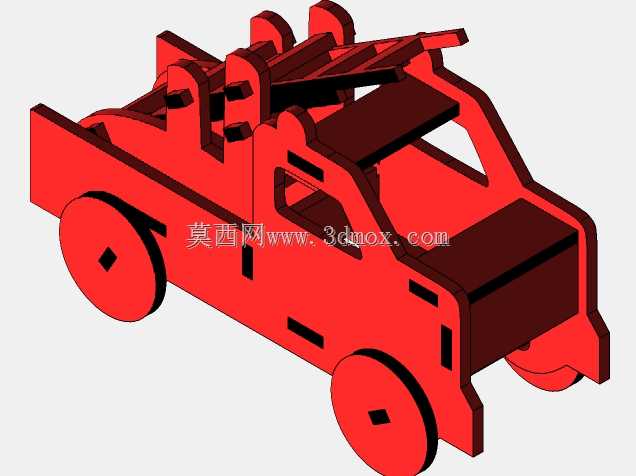

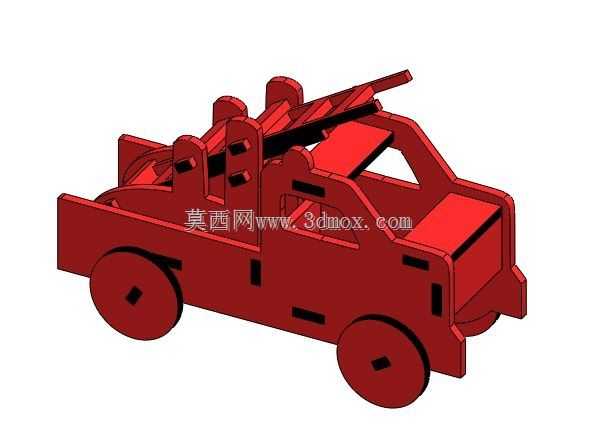

　　结构晃荡的问题。车身主体采用分片式侧围拼接结构，左右两侧围板通过横向的连接卡条定位，中部预留的空腔既可以作为拼装时的施力避让空间，也能在科教场景中拓展加装小型声光模块，模拟消防车的警灯、警笛效果，不需要额外破坏原有结构。上部的消防炮结构做了可转动设计，炮身与底座的连接采用圆形卡扣转轴，转动角度覆盖水平方向180度、俯仰方向30度的调节范围，完全还原真实消防车消防炮的作业姿态，同时转轴结构同样采用板材切割成型，没有额外加装金属轴类零件，全部构件都可从平面板材上套料切割产出，材料利用率能达到85%以上，大幅降低加工的材料损耗成本。行走部分的车轮采用单片圆形板材结构，轮轴直接采用同厚度的板条裁切而成，轮轴与车身轴孔的配合采用间隙配合，

　　装配后车轮可顺畅转动，没有卡滞问题，轮面预留的方形卡槽既可以作为装饰标识位，也能在拓展玩法中加装橡胶圈提升车轮摩擦力，适配不同材质的接触面行驶需求。从安装边界尺寸来看，整车装配完成后总长度控制在180mm左右，总宽度75mm，总高度90mm，所有板材展开后的最大加工幅面不超过A4纸张尺寸，普通桌面级激光切割机即可完成全套构件的加工，不需要大行程工业切割设备，加工门槛极低。在实际应用中，这套结构除了作为拼装玩具使用，还可以作为激光切割加工的教学案例，帮助初学者理解板材拼接的公差配合、套料排版的优化思路、卡扣结构的设计要点，相比抽象的理论教学，实体拼装的过程能让学习者快速掌握不同厚度板材对应的卡槽尺寸设计逻辑，

　　理解工艺约束对结构设计的影响。设计过程中特意规避了细小易脱落的构件，所有零件的最小宽度不小于5mm，避免加工时出现零件变形、丢失的问题，同时拼装步骤遵循从下到上的装配逻辑，先装车轮轮轴，再拼接车身侧围，最后安装上部消防炮结构，拼装难度控制在中等偏下，10岁以上的使用者参照装配示意图即可在20分钟内完成整车拼装，不需要额外的工具辅助。车身表面的镂空槽位一方面是还原消防车的外观特征，另一方面是为了减少板材的使用量，同时降低拼装时的插拔阻力，部分长槽位还可以作为拼装时的受力点，方便使用者调整构件的装配位置，避免直接按压板材平面导致的构件断裂问题。整套结构没有做多余的装饰性冗余设计，每一处卡扣、每一处镂空都同时兼顾结构强度、加工便利性与装配合理性，哪怕是边角位置的小凸起，也承担着相邻构件的定位限位作用，避免装配后出现构件错位的问题。
