基于线框草绘的卡扣式连接结构件

　　这类卡扣式连接结构件，在消费电子周边、小型通讯设备的壳体装配场景中应用十分广泛，日常接触的手持通讯终端配件、便携数码产品的内部组件固定、小型外设的壳体扣合位置，都能见到这类结构的身影。它不需要额外的紧固件辅助，依靠自身结构的弹性形变完成装配锁定，能大幅减少装配工序的耗时，也能避免螺丝等小零件在小型设备内部占用过多空间，同时降低小零件遗失带来的装配故障风险。

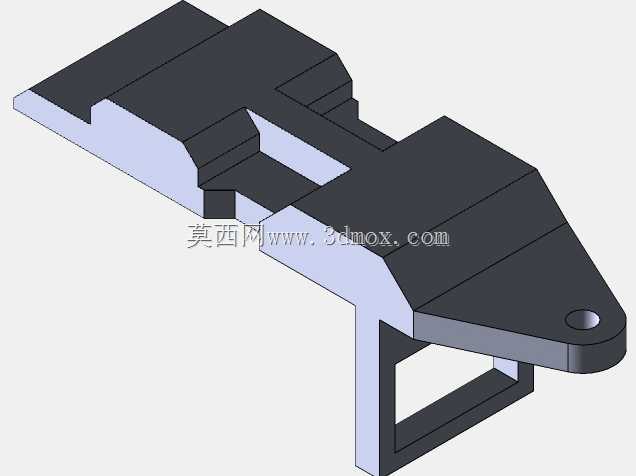

　　从实际功能来看，这个结构件承担着两个核心作用，一是实现两个相邻组件的快速扣合锁定，二是在设备需要检修拆解时，能够通过特定的施力角度完成无损拆卸，不会对周边壳体或内部元件造成损伤。结构前端的阶梯状卡位结构，是和对应卡槽配合的核心锁定部位，阶梯的高度差经过匹配设计，卡入卡槽后能形成足够的扣合量，避免日常使用中受震动、轻微外力冲击出现松脱的情况。中部的框型镂空结构，是整个零件的弹性形变让位区，在装配按压的过程中，这个区域能产生可控的弹性形变，让前端卡位顺利滑入卡槽，到位后形变复位完成锁定，同时这个镂空结构也能在保证结构强度的前提下，减少零件的材料用量，降低整体重量，对于便携类通讯设备来说，每一处的重量控制都有实际意义。尾部带孔的延伸结构，是辅助定位部位，装配时可以先通过这个孔位和设备上的定位柱配合完成预定位，避免装配过程中零件偏移导致卡位错位，也能在长期使用过程中限制零件的横向窜动，提升连接的稳定性。

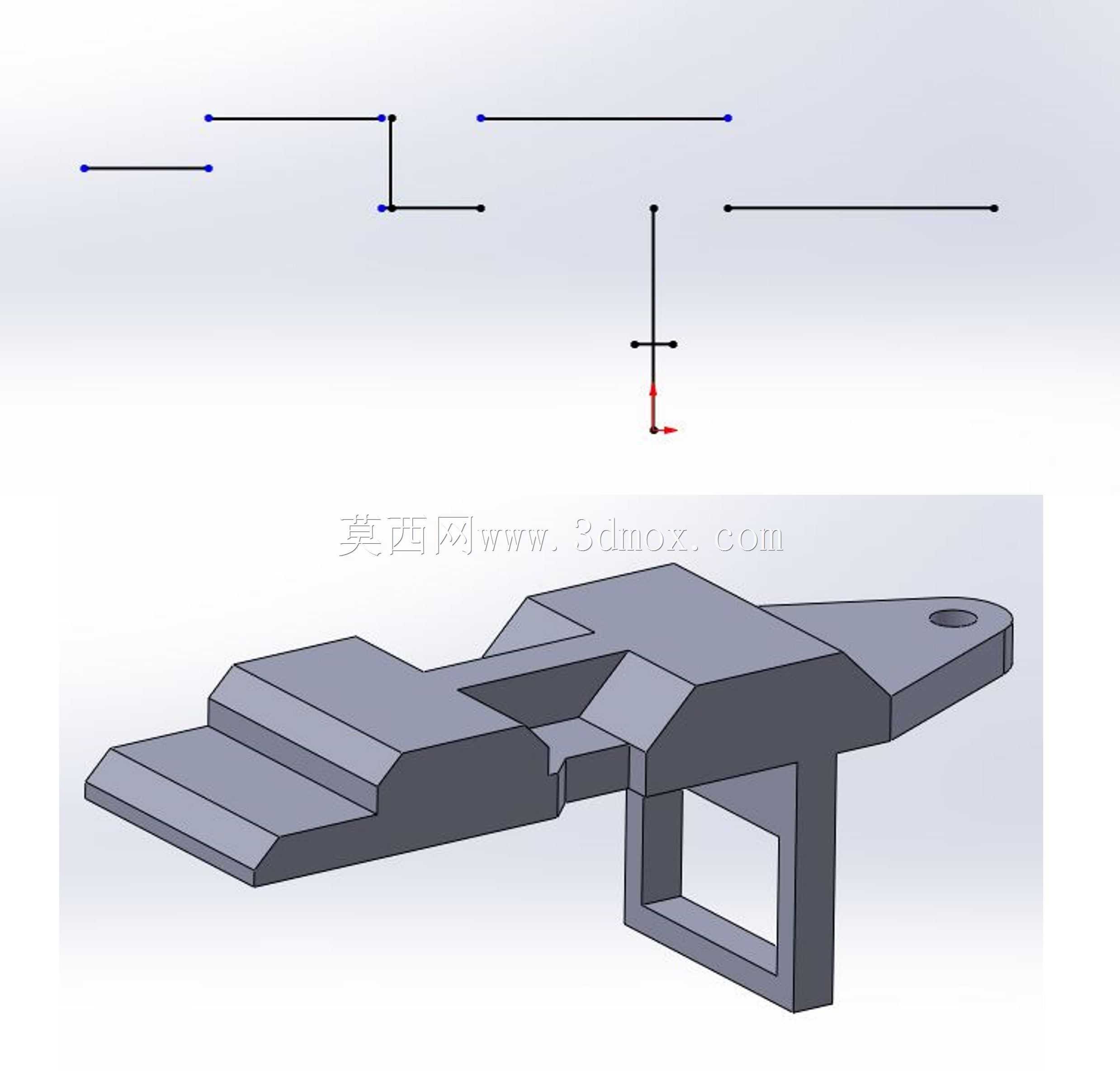

　　设计过程中，线框草绘的思路能大幅提升建模效率，先通过二维线框确定整体的轮廓走向、各段的长度比例、弯折位置的拐点坐标，把整体的外轮廓边界先确定下来，再基于线框进行实体拉伸、切槽、倒角等特征操作，能避免直接实体建模时反复调整尺寸的冗余步骤。线框绘制阶段就需要提前考虑安装边界的限制，首先要确认零件安装位置的预留空间，整体长度不能超出安装腔的内部尺寸，宽度方向要和卡槽的宽度匹配，预留合理的装配间隙，间隙过大会导致装配后松动旷量，间隙过小则会出现装配卡滞，甚至按压装配时出现结构断裂的问题。高度方向的尺寸要匹配两个待连接组件的壁厚差，保证扣合后两个组件的表面齐平，不会出现凸起或凹陷的段差，影响产品的外观质感。

　　结构的壁厚设计需要匹配所选材料的特性，如果选用常用的ABS或者PC类工程塑料，壁厚控制在1.2-1.8mm区间较为合理，壁厚过薄会导致结构强度不足，多次拆装后容易出现断裂，壁厚过厚则会导致弹性形变能力下降，装配时需要的按压力过大，影响装配手感，还容易出现注塑成型时的缩痕问题，影响零件的外观和尺寸精度。所有的棱角位置都需要做圆角过渡，尤其是弹性形变区域的拐角位置，直角过渡会产生严重的应力集中，多次形变后容易在拐角位置出现裂纹，导致零件失效，圆角半径一般取壁厚的0.3-0.5倍，既能缓解应力集中，也不会影响结构的整体尺寸精度。前端卡位的导入面需要设计合理的导入斜角，斜角角度一般控制在30-45度，能让装配过程中的滑入动作更顺畅，不需要刻意对准就能顺利卡入，卡位的锁止面则要设计成直面或者小角度的反扣斜面，保证锁定后不会受反向力自行松脱。

　　实际选型应用时，需要先确认待连接部件的拆卸频次，如果是需要频繁拆解的检修位，可以适当提升弹性形变区的壁厚冗余，提升反复拆装的结构寿命，如果是一次性装配的永久固定位，则可以适当加大扣合量，提升连接的牢固程度。安装时要注意施力的位置，对准前端卡位垂直按压，不要从侧边斜向施压，避免结构受侧向力出现断裂，拆解时用专用的撬棒从预留的拆解位施力，撬动弹性形变区让卡位脱离卡槽，再平稳取出零件，不要暴力撬动导致结构断裂或者周边壳体损伤。这类结构虽然体积小，但在小型通讯设备、数码产品的装配结构中承担着十分重要的作用，合理的结构设计能在控制成本的前提下，大幅提升产品的装配效率和使用可靠性，减少售后环节因连接松脱、结构断裂导致的故障问题。
