视错觉一体式异形座椅创意结构设计

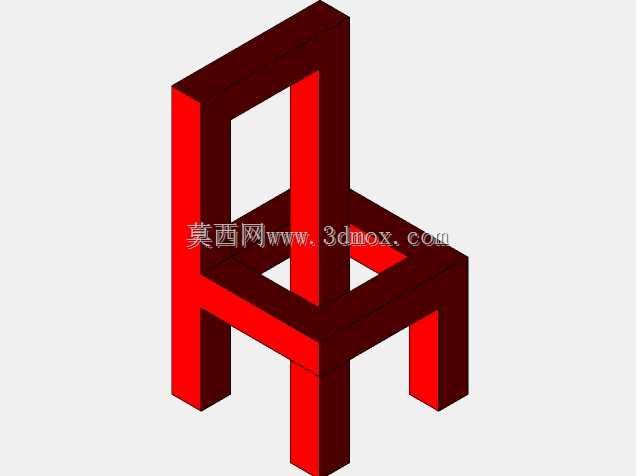

　　这款视错觉座椅的设计核心，是利用等轴测视角下的视觉认知偏差，构建出违背常规三维空间逻辑的矛盾结构，单零件单草图的建模逻辑，也让整个结构没有多余的拼接缝隙，所有棱边保持等宽等厚的几何特征，从固定的等轴测观测角度看，四条支撑腿与座面、靠背的框架形成互相穿插的闭环结构，肉眼会误判框架的前后遮挡关系，形成“不可能存在”的视觉观感。从实际结构逻辑来看，这类创意结构并非完全无法落地，只是需要在非观测视角做结构的错位处理，常规民用座椅的座面高度一般设置在420-450mm区间，适配成年人小腿自然下垂的坐姿高度，靠背高度则设置在380-420mm区间，能够对腰背部形成基础支撑，这款视错觉座椅在建模时也遵循了这一人体工程学基础尺寸，

　　座面的有效承载宽度设置为400mm，深度设置为380mm，满足单人就坐的空间需求，框架的截面尺寸设置为50mm50mm，保证结构的基础承载强度，如果采用PLA材质3D打印制作小尺寸展示模型，框架截面可以缩小到10mm10mm，整体外轮廓尺寸控制在120mm120mm150mm，适合作为桌面创意摆件放置。在实际应用场景中，这类矛盾空间结构的产品，大多用于创意展示、科普教具、艺术装置领域，在科技馆的视错觉展区，这类模型可以配合特定角度的观测台，让参观者直观感受视觉认知与三维实体的差异，理解人眼对空间结构的判断逻辑；在文创产品领域，等比例缩小的打印件可以作为创意桌面摆件、几何主题的装饰配件，也可以作为结构设计教学的案例，

　　用来讲解等轴测视图的投影逻辑、三维建模中的空间坐标系判断方法。设计这类矛盾结构时，首先要确定固定的观测视角，一般选择45度等轴测视角，这个视角下X、Y、Z三个轴向的缩放比例一致，最容易构建视觉偏差，建模时先在草图平面绘制出视错觉效果的二维轮廓，再通过拉伸、布尔运算调整非观测面的结构错位，让实体在目标视角下刚好形成闭合的矛盾框架，同时要保证支撑结构的受力合理性，四条支撑腿的实际落点要在座面的投影范围内，避免出现重心偏移导致的倾覆问题，座面的实际承载面要保持水平，不能因为视觉造型的需求牺牲实际使用的平整度。很多刚接触结构设计的从业者会误以为这类不可能结构完全是二维平面的视觉骗局，实际上只要调整非观测视角的结构偏移量，

　　完全可以做出实体可用的版本，只是在偏离预设观测角度后，就能看到结构的错位衔接部分，失去视错觉效果，所以这类产品在安装摆放时，需要预设观众的观测位置，比如作为展厅装置时，要在最佳观测点设置地面标识，引导参观者站在对应位置观看，才能呈现出最完整的矛盾空间效果。作为建模练习案例，这类单草图单特征的模型，也非常适合初学者练习草图约束、拉伸特征的使用，不需要复杂的曲面操作，只需要精准控制二维轮廓的线条衔接，再调整拉伸的深度和方向，就能做出完整的效果，在建模过程中也能加深对三维空间坐标、视图投影逻辑的理解，避免在后续的工程建模中出现空间判断错误。
