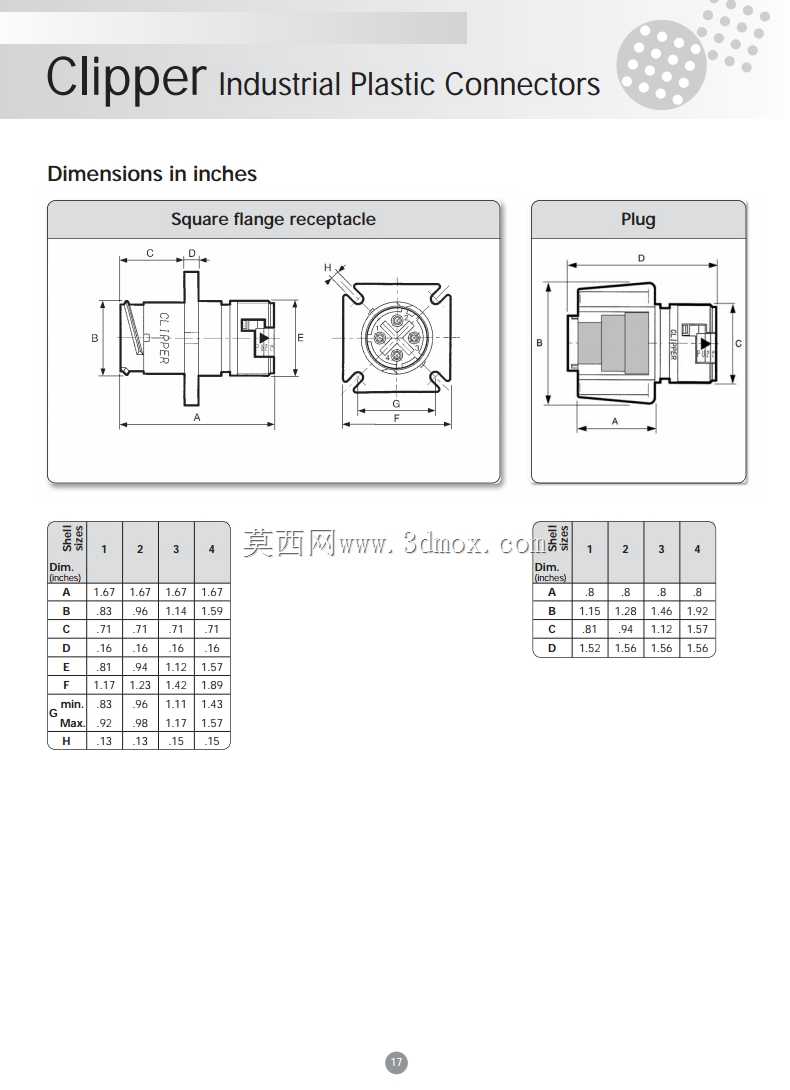

ClipperSoriau圆形多芯航空连接插座结构

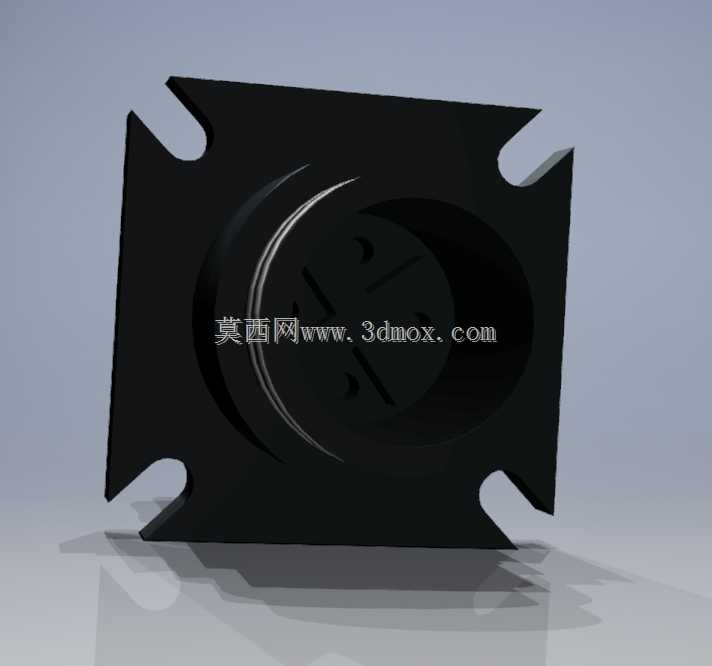

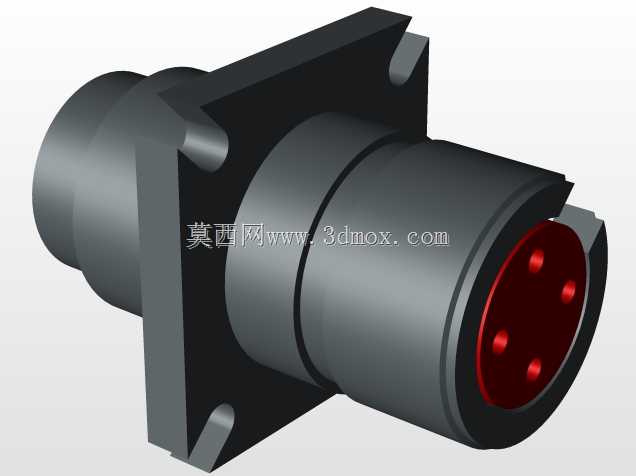

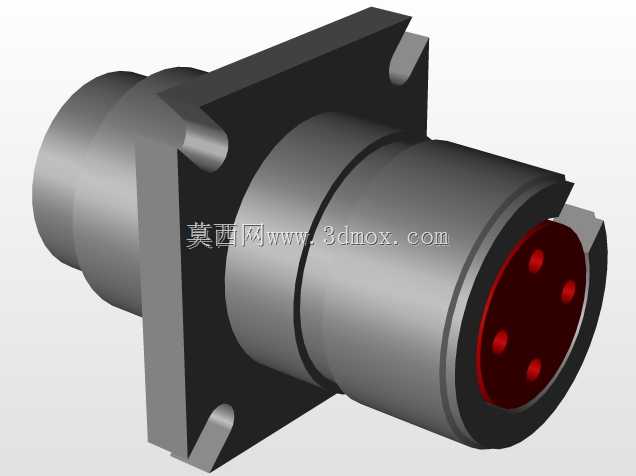

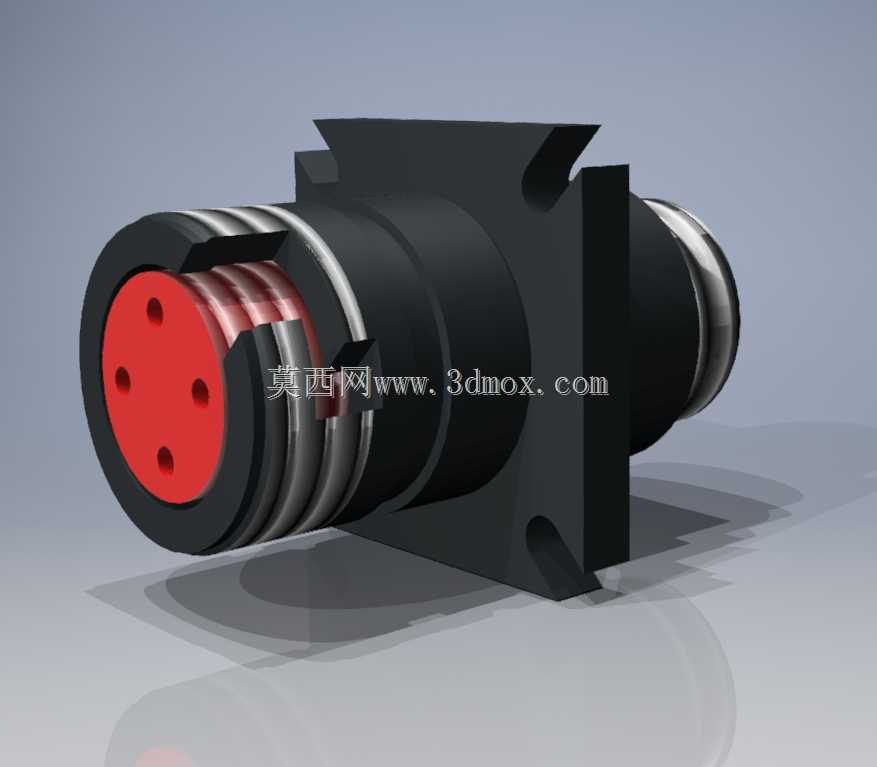

　　这款圆形多芯连接插座主要面向严苛工况下的信号与小功率电力传输场景，常见于工业测控设备、户外通讯基站、机载车载电子系统的线路接驳环节，承担着线路通断连接、防护外界异物侵入、维持接触稳定性的核心作用。从结构设计来看，插座采用法兰盘安装形式，安装面带有定位止口与固定孔位，安装时可直接嵌入设备面板的预留开孔，通过螺栓穿过法兰孔完成紧固，安装边界的公差配合设计预留了0.1mm的装配间隙，既能够抵消面板加工的形位误差，也可避免安装时出现应力挤压导致壳体变形。接触端采用4芯插针布局，插针端面做了倒角导向处理，对接时可自动校正插合偏差，避免插针弯折损伤；插合界面的红色绝缘基座采用耐高温工程塑料模压成型，基座与插针之间的配合间隙控制在0.

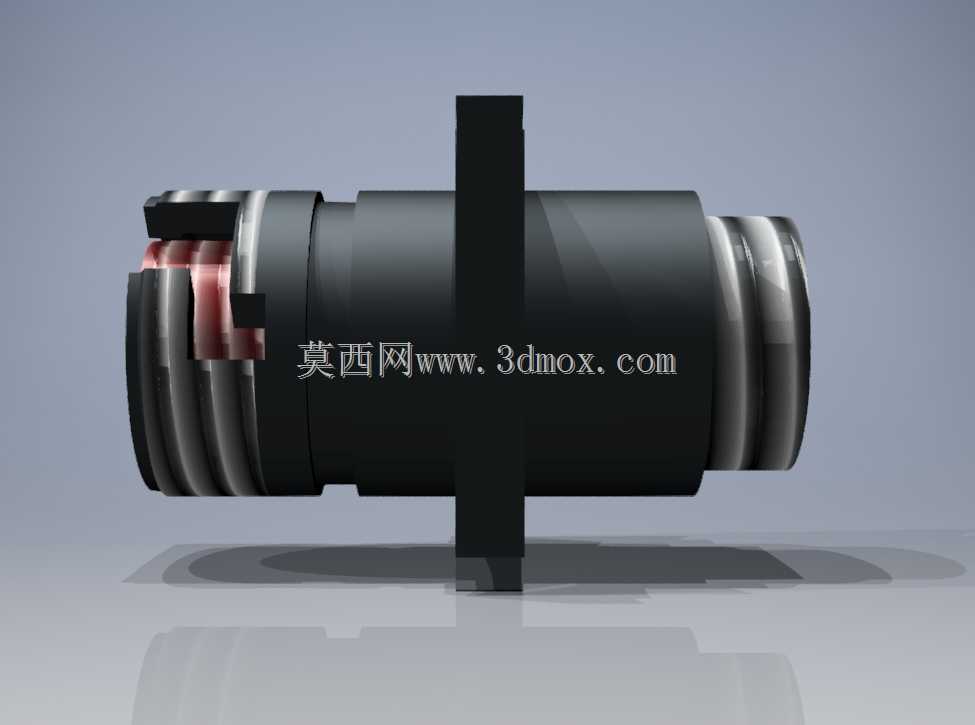

　　02mm以内，既可以保证插针的固定强度，也能实现相邻芯线之间的绝缘隔离，避免高压信号下出现爬电击穿问题。插座尾部设计有多层阶梯式密封结构，配合线缆锁紧套使用时，可夹紧外层线缆护套，同时实现IP67级的密封防护，能够阻挡粉尘、水汽进入插座内部，适配户外淋雨、高粉尘车间等恶劣使用环境。壳体采用高强度铝合金车削加工成型，表面做了黑色硬质阳极氧化处理，氧化层厚度控制在20-30μm，既具备优秀的耐磨性能，插拔过程中不会轻易出现表层脱落，也能实现壳体的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响。插合端外侧设计有三段式螺旋锁紧槽，配套插头对接后可通过旋转卡入锁紧槽，实现插头与插座的机械锁止，避免设备运行过程中受振动、

　　拉扯影响出现接插件松脱断电的问题。从建模细节来看，所有配合面的倒角、退刀槽都按照实际加工工艺做了还原，法兰安装面的平面度要求设定为0.05mm，保证安装后与设备面板贴合紧密，不会出现缝隙导致防护失效；插针的伸出长度按照行业通用规范设计，保证插合后接触深度满足额定电流下的载流要求，避免接触面积不足导致接头发热。这类连接插座在选型时，需要重点核对安装开孔尺寸、芯数定义、额定载流参数与防护等级，不同工况下还要匹配对应的接触件镀层，高腐蚀环境下需要选用镀金接触件，普通工业环境下镀锡接触件即可满足使用需求。建模过程中对壳体的壁厚做了均匀化处理，最薄处壁厚不小于1.5mm，保证车削加工时不会出现变形，同时也控制了整体重量，满足机载、

　　车载等对重量有严格要求的使用场景。插座的导向键设计在法兰盘的侧边，可实现防呆插合，避免对接时出现芯线错接的问题，对接过程中导向键先进入插头的导向槽，引导插针对准插孔，整个插合行程控制在8mm，插合到位后会有明显的触感反馈，方便操作人员判断是否连接到位。
