户外大型道路广告牌钢结构支撑体系

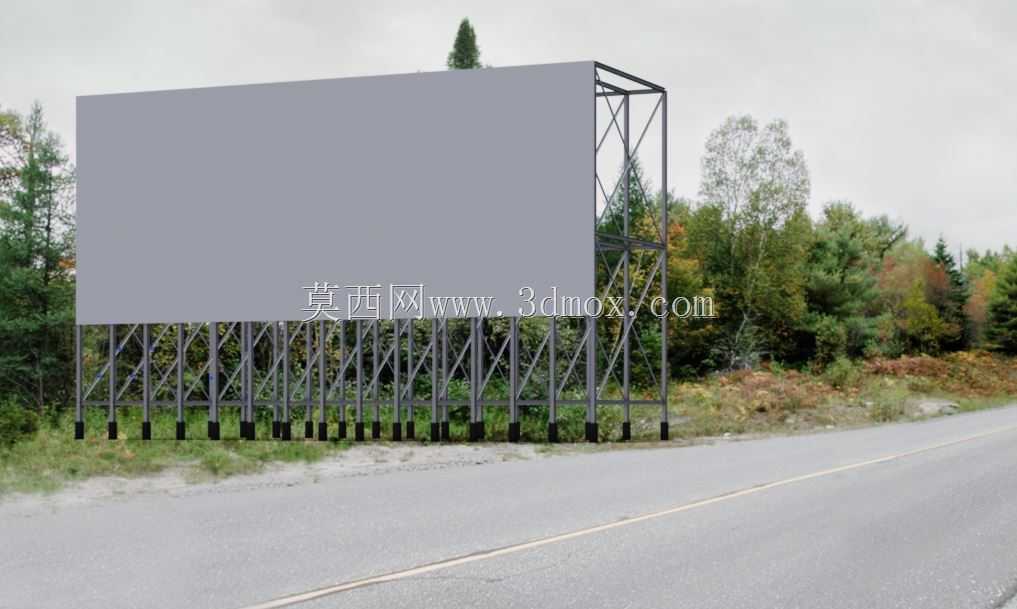

　　这类路侧大型广告牌支撑结构，核心应用场景集中在城郊公路、省道及高速出入口旁的开阔路侧区域，日常承担固定大幅广告喷绘面板、抵御户外复杂风载、适配长期户外露天工况的作用，区别于小型道路指示牌，这类结构的面板幅面普遍较大，单块面板的横向跨度通常在12米到18米区间，竖向高度在5米到8米区间，整体结构从地面基础到面板顶部的总高度，会根据路侧地形、视线遮挡情况调整，常规安装高度下，面板下沿距离硬化路面的垂直净空不低于5.5米，完全满足道路通行限高要求，不会对过往货运车辆、特种作业车辆的通行造成干涉。

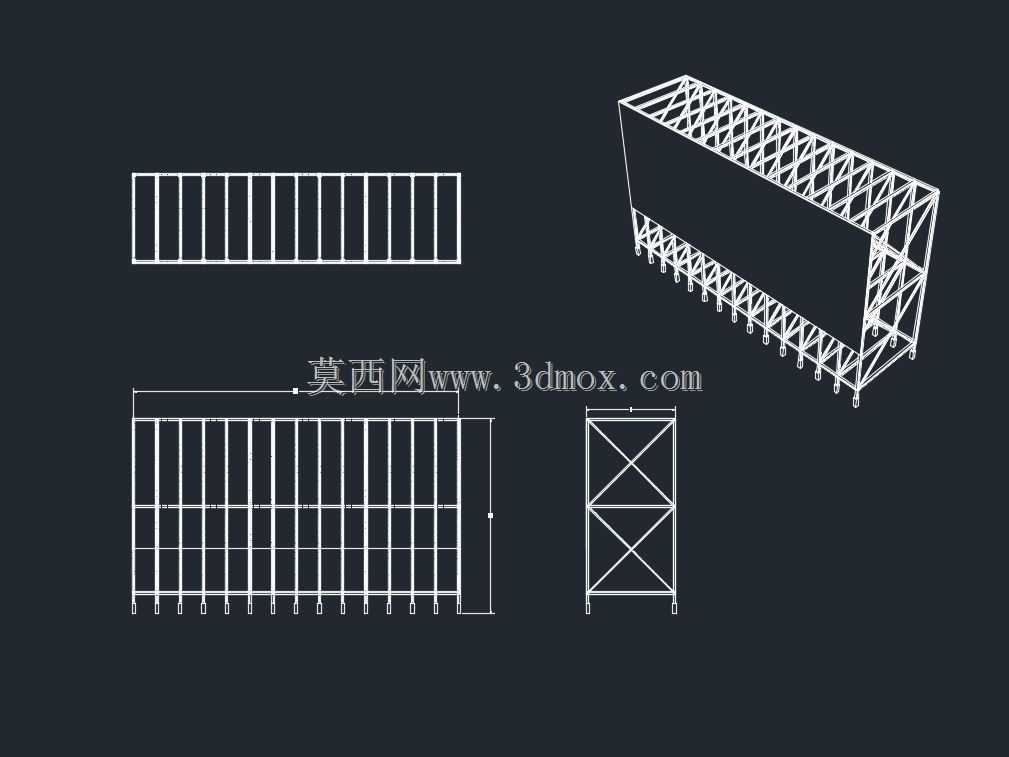

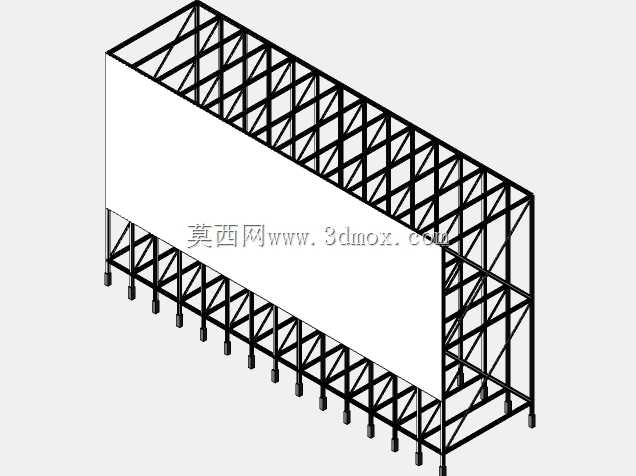

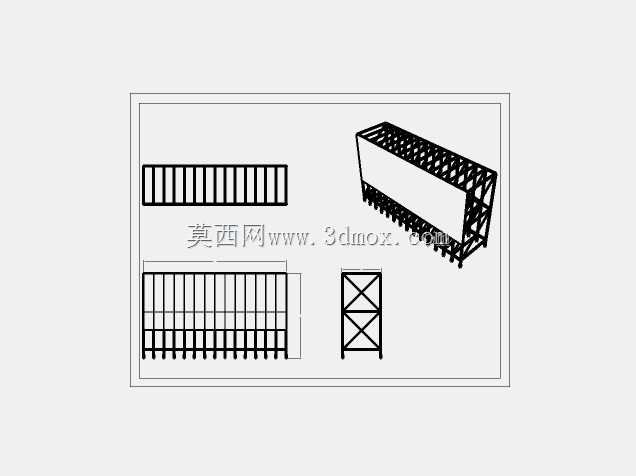

　　从结构设计逻辑来看，整个体系采用空间桁架受力形式，主承重立柱采用格构式排布，单根立柱由多根等边角钢拼接成矩形截面格构柱，柱脚通过预埋地脚螺栓与混凝土浇筑的独立基础连接，基础埋深根据当地冻土层厚度、土壤承载力调整，常规软土地基区域的基础埋深不低于1.8米，确保大风工况下结构不会出现倾覆、沉降问题。面板背部的支撑体系采用主次桁架分层设计，主桁架沿面板横向通长布置，直接承接面板传递的风荷载与自重荷载，次桁架沿竖向等间距排布，将主桁架的荷载均匀传递到后侧的承重立柱上，所有杆件的连接节点均采用焊接加节点板补强的形式，避免长期户外振动、风振导致的节点松动。

　　在实际功能设计上，结构预留了面板安装的固定点位，沿面板边框每间隔60厘米设置一处螺栓固定位，方便后期喷绘面板、彩钢面板的安装与更换，同时在结构后侧设置了简易的检修爬梯通道，爬梯踏步采用防滑钢筋焊接，外侧设置安全护笼，满足后期运维人员攀爬检修、更换广告画面的通行需求。结构的所有外露钢构件均做了热浸镀锌加户外防腐面漆处理，能够耐受雨水、紫外线、道路扬尘带来的腐蚀，常规工况下的防腐寿命可以达到15年以上，减少后期运维的防腐维护成本。

　　设计过程中首先需要核算当地的基本风压取值，按照50年一遇的风荷载标准值计算杆件的受力，对迎风面的风荷载体型系数做针对性取值，考虑到大幅面板的风振效应，会对主承重立柱、主桁架的长细比做严格控制，格构柱的长细比控制在120以内，避免结构在强风下出现共振失稳。同时结构的安装边界需要严格避让道路红线，所有构件的外边缘距离道路硬路肩的水平距离不小于2米，防止车辆剐蹭，也避免结构侵入道路建筑限界。在杆件选型上，主受力杆件优先选用等边角钢，相比方管、H型钢，等边角钢的采购成本更低，现场焊接拼接的施工难度更小，更适合户外现场拼装的施工场景，所有杆件的截面规格都经过受力验算，在满足强度、刚度、稳定性要求的前提下尽可能控制用钢量，平衡结构安全性与建设成本。

　　结构的整体抗倾覆验算需要覆盖最不利风向的荷载工况，也就是垂直于面板方向的强风荷载，此时结构的抗倾覆安全系数不低于1.5，确保极端大风天气下结构不会向道路侧倾覆。针对路侧可能存在的边坡地形，设计时会根据边坡的坡度调整基础的位置与埋深，避免基础设置在边坡滑移面上，同时在柱脚位置设置加劲肋，强化柱脚与基础的连接刚度，减少结构在长期风荷载往复作用下的柱脚疲劳损伤。另外，考虑到户外雷电防护需求，结构顶部会设置接闪杆，通过柱身的钢构件作为引下线，与基础内的接地钢筋连接，接地电阻控制在10欧姆以内，避免雷雨天气下的雷击风险。
