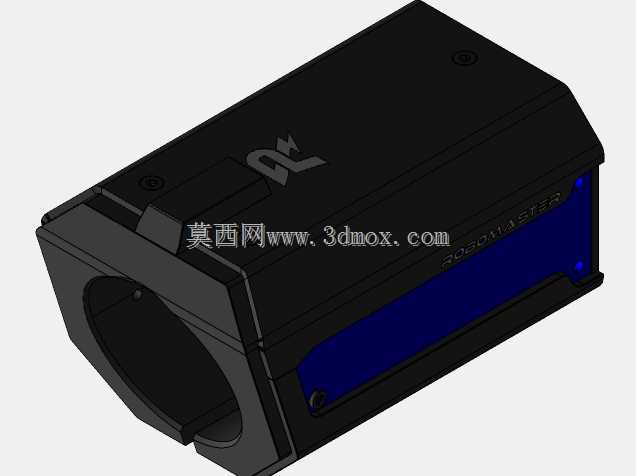

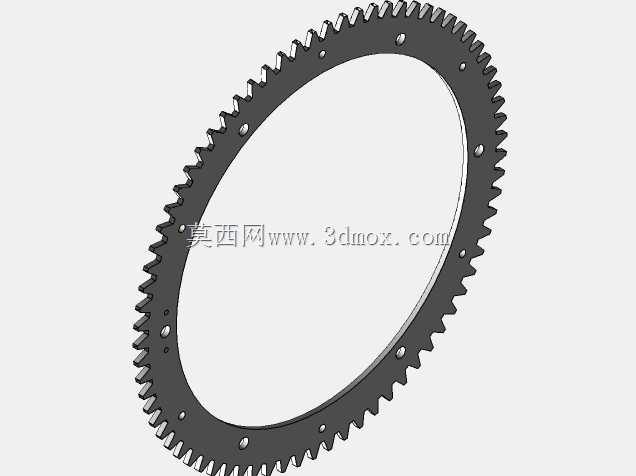

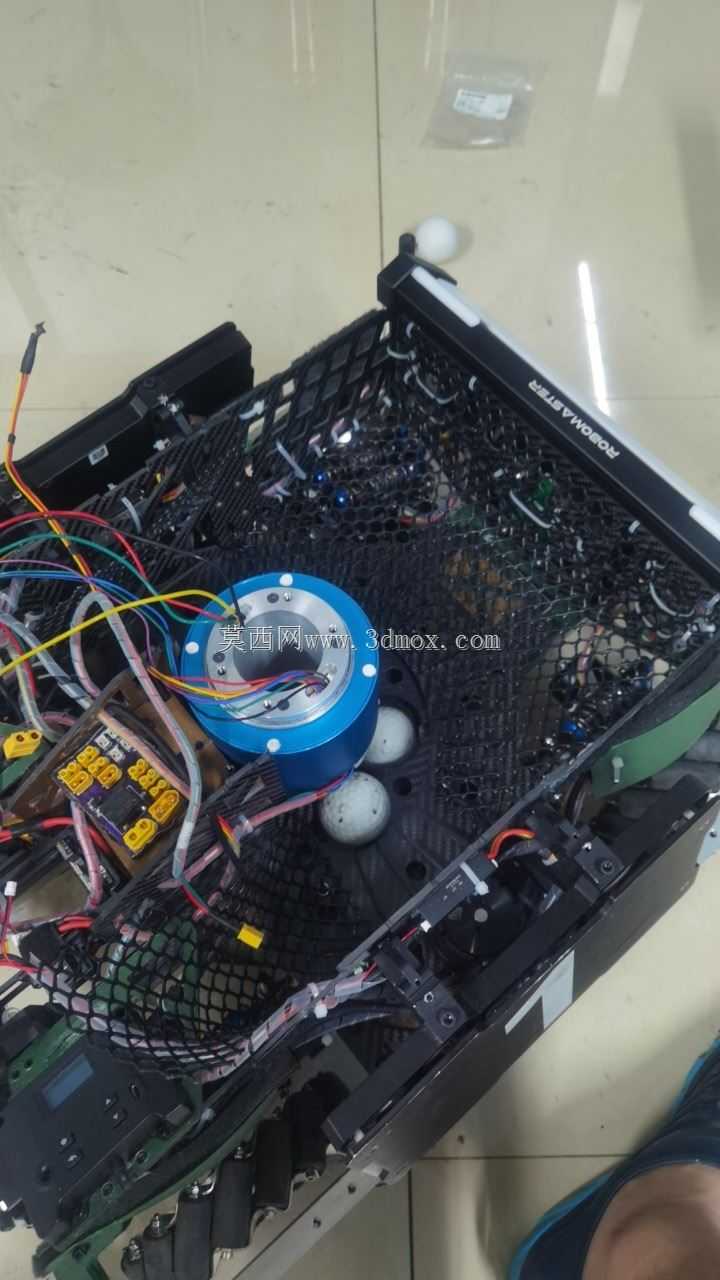

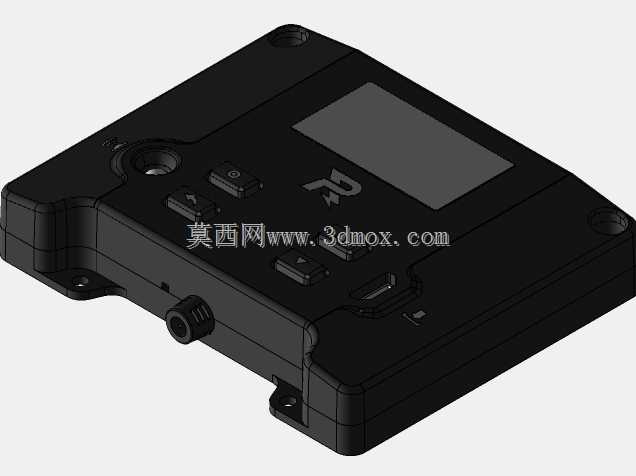

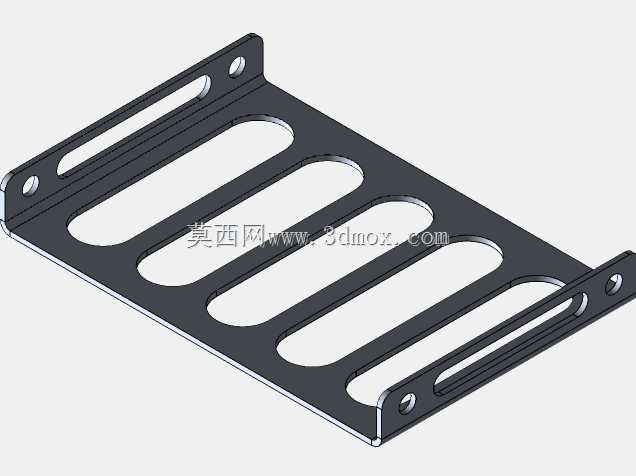

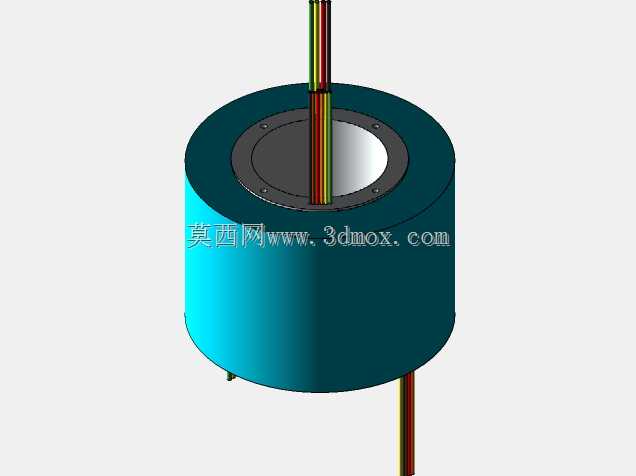

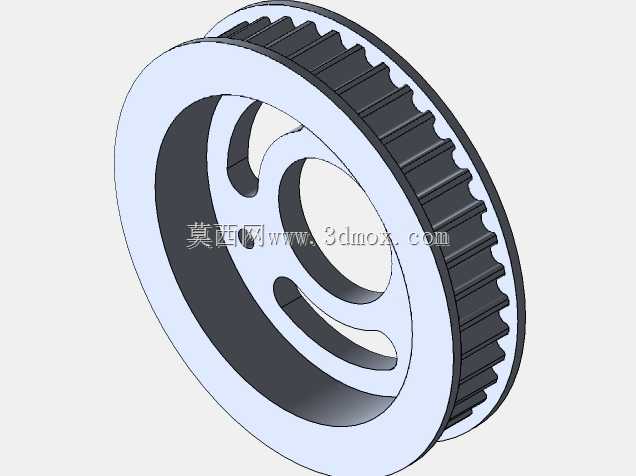

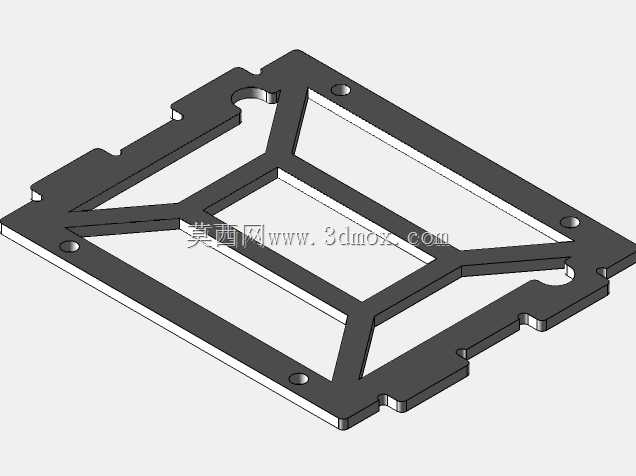

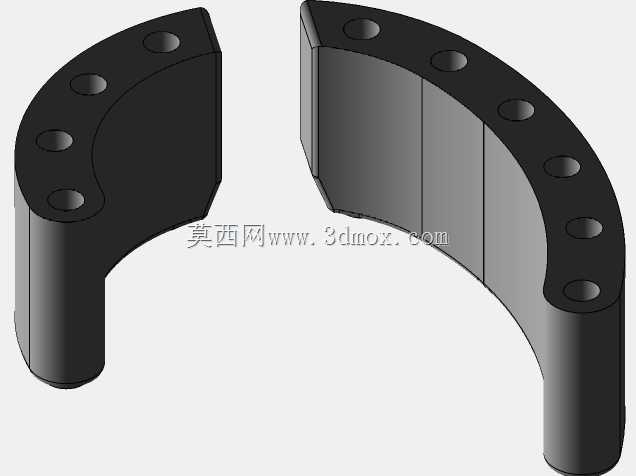

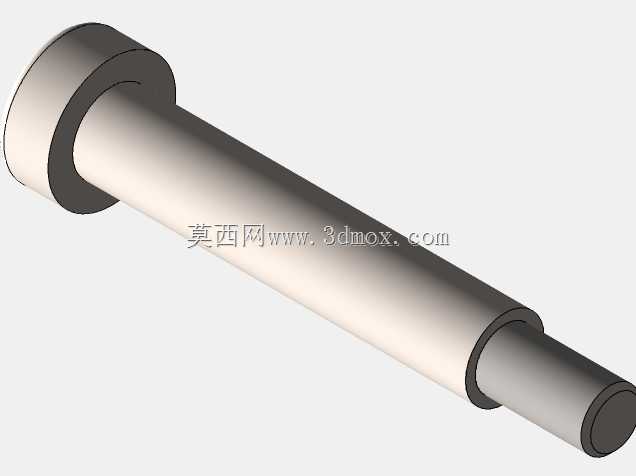

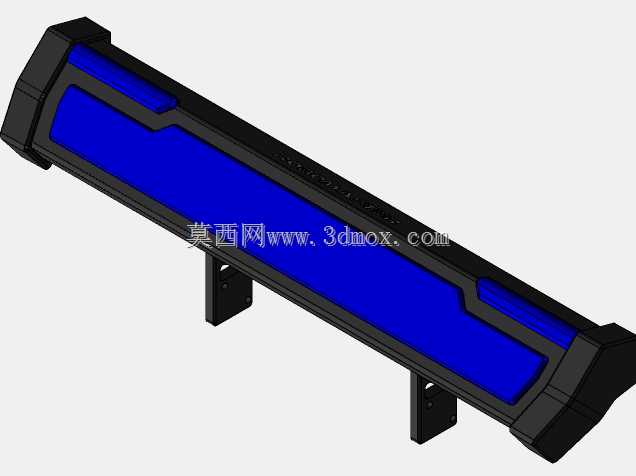

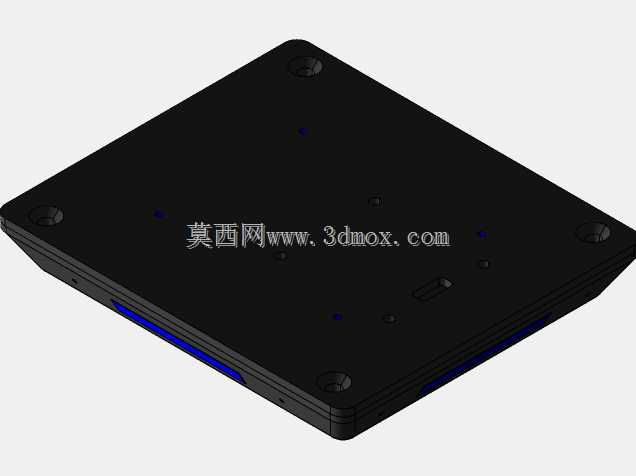

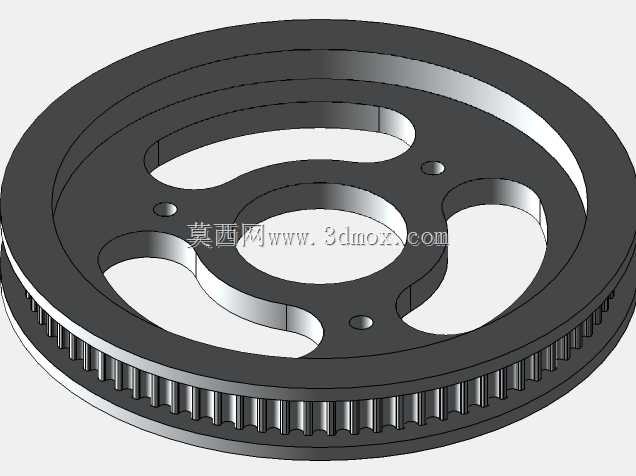

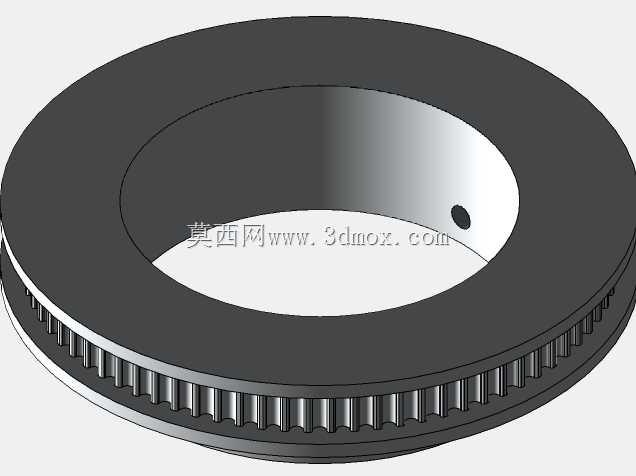

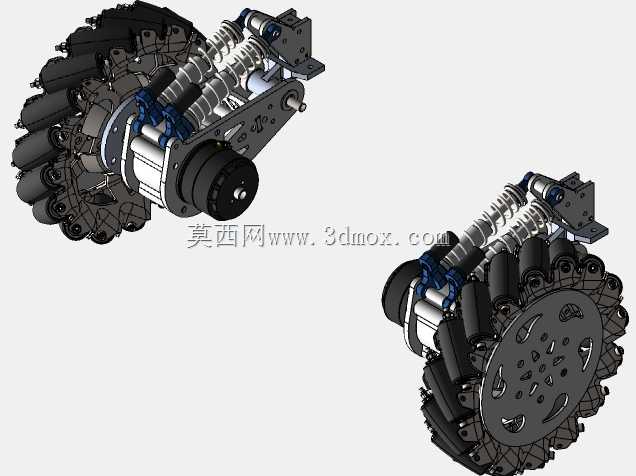

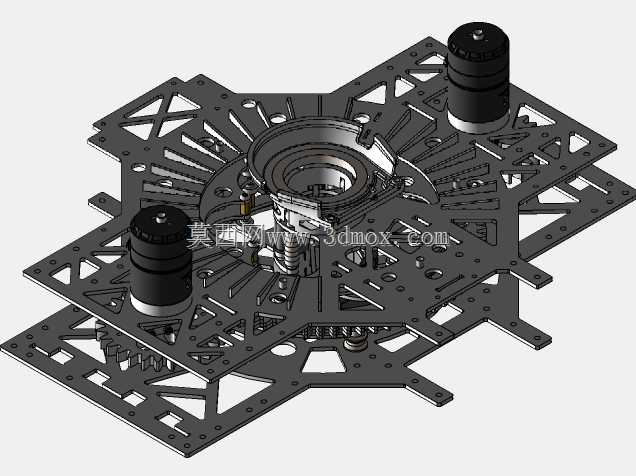

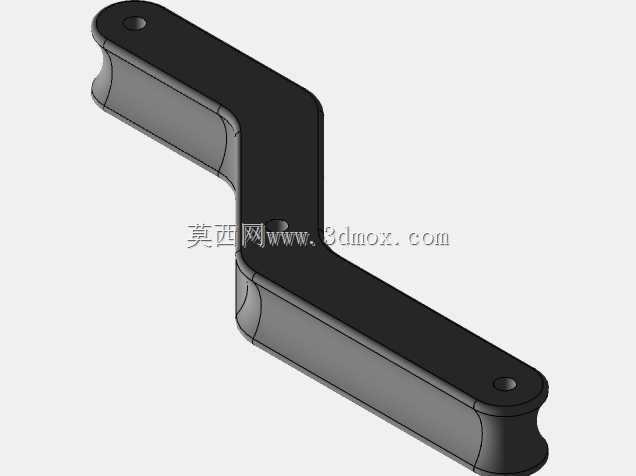

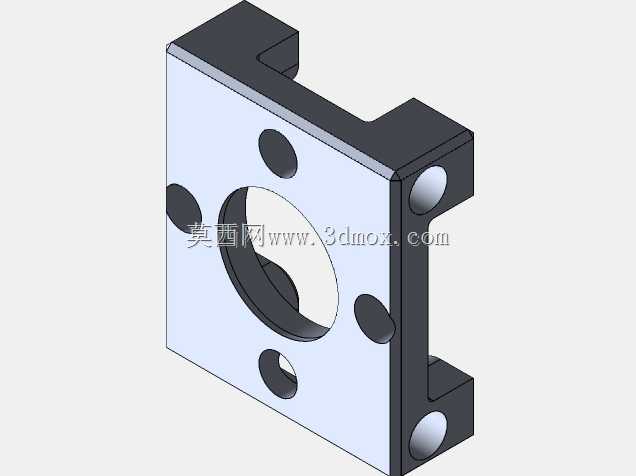

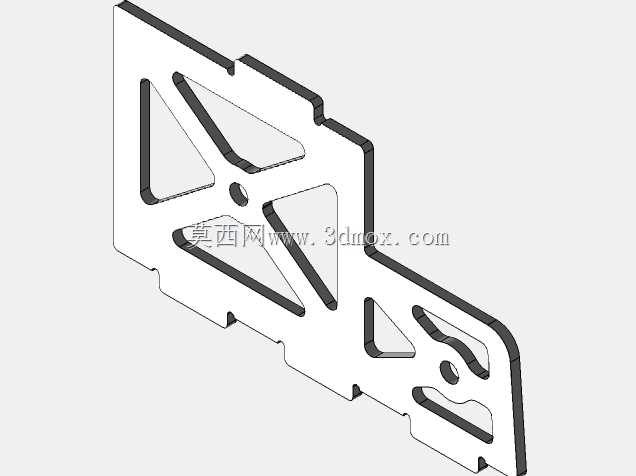

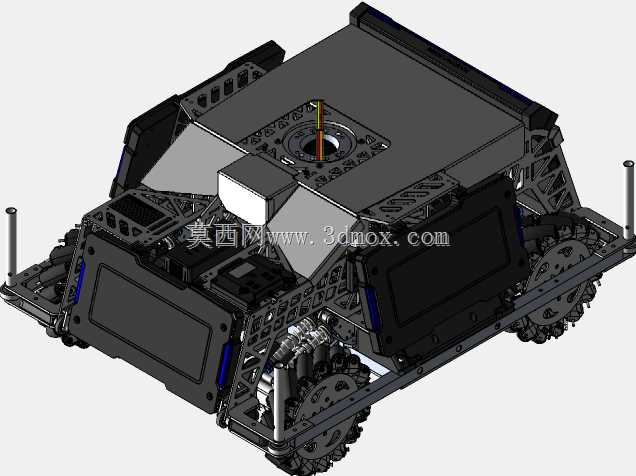

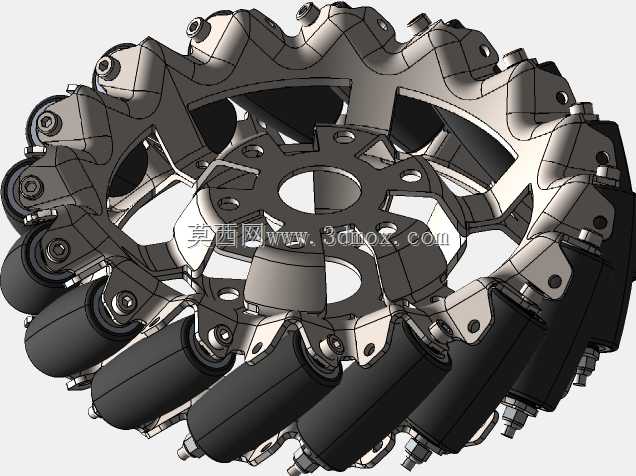

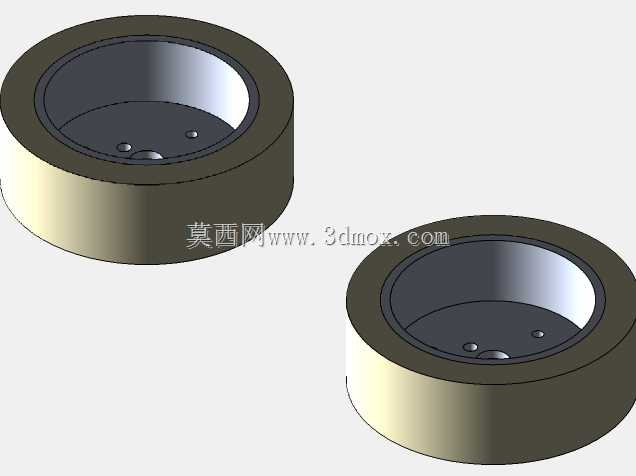

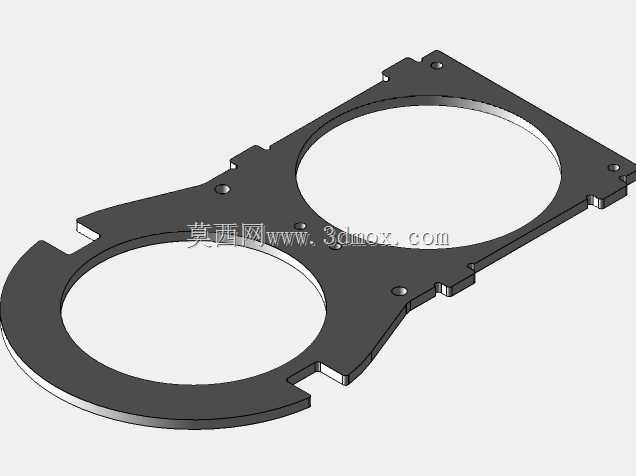

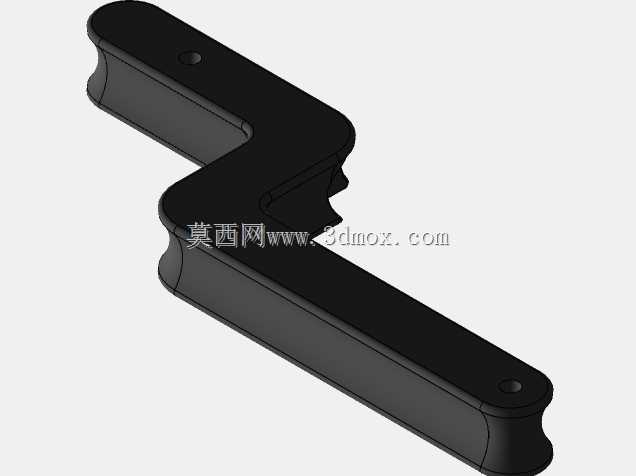

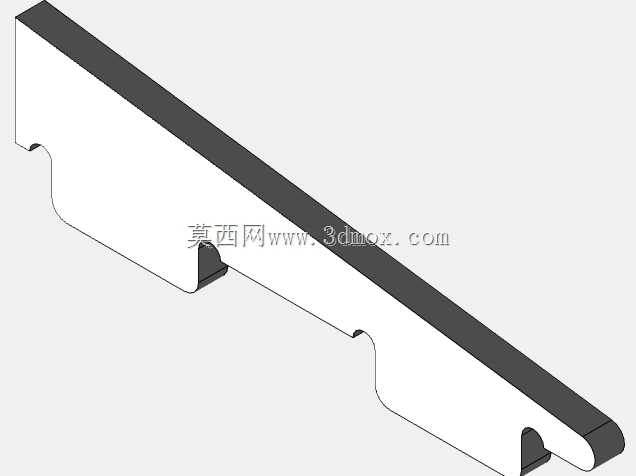

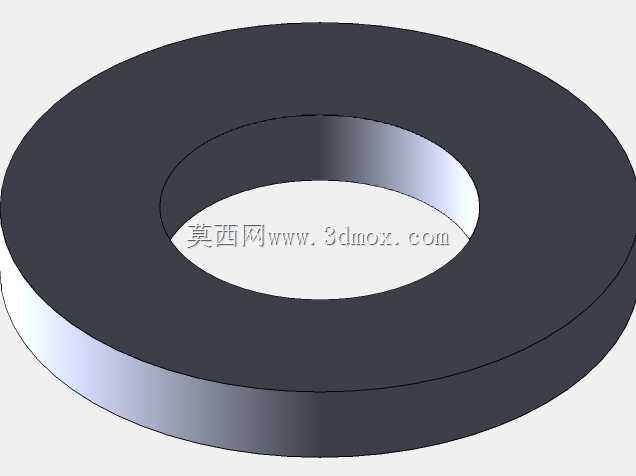

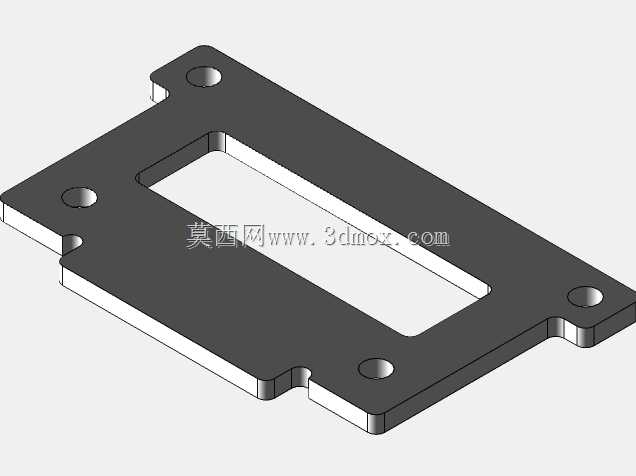

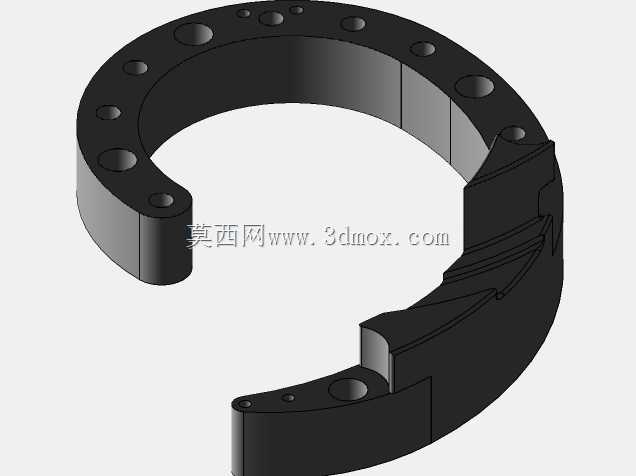

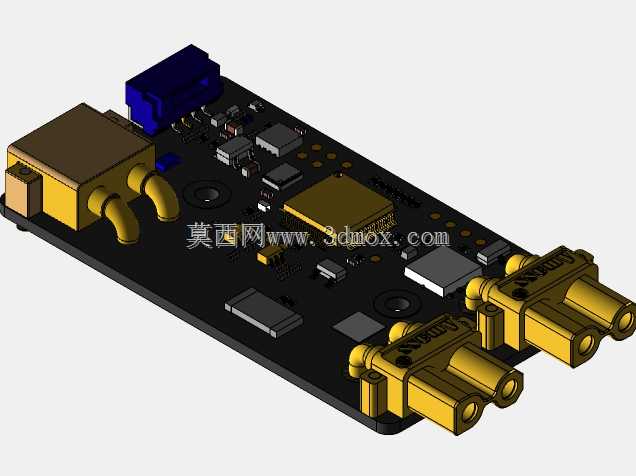

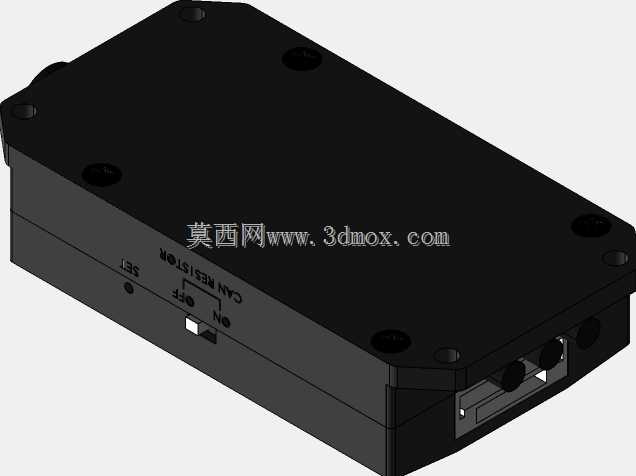

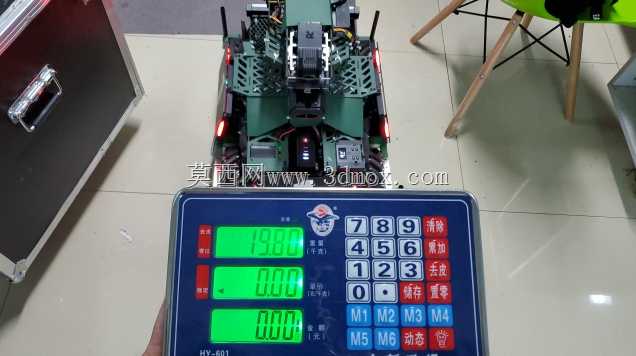

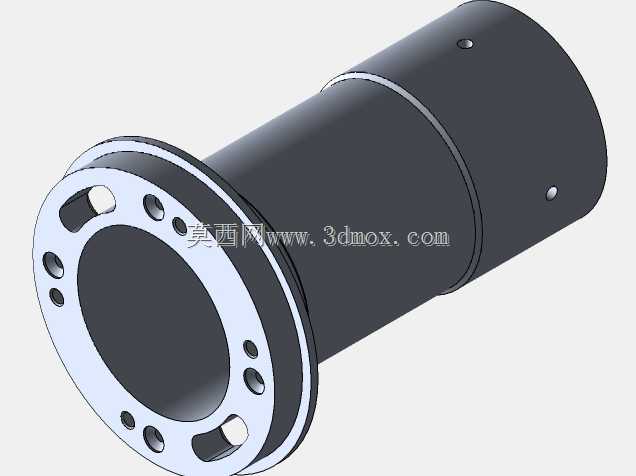

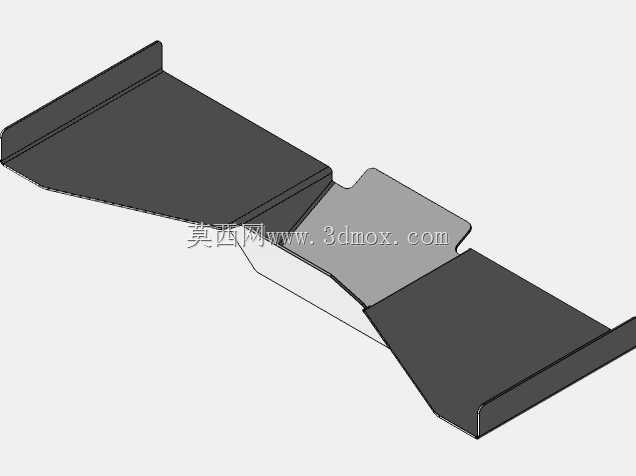

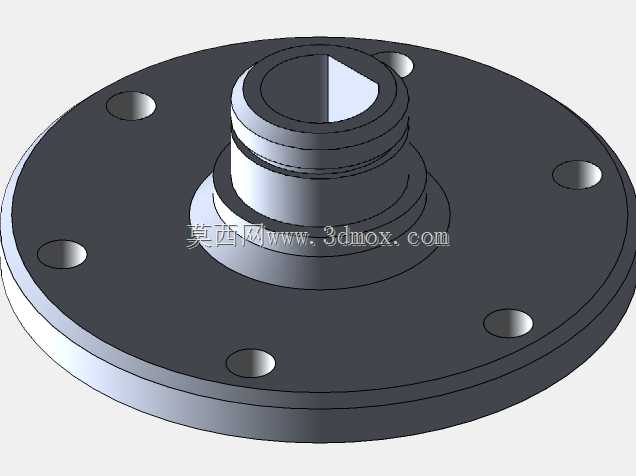

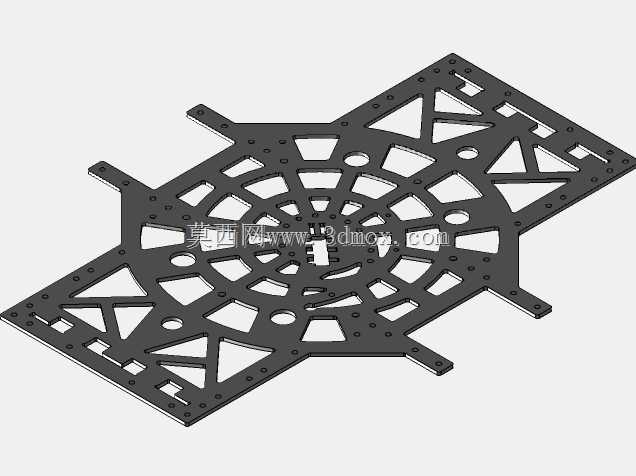

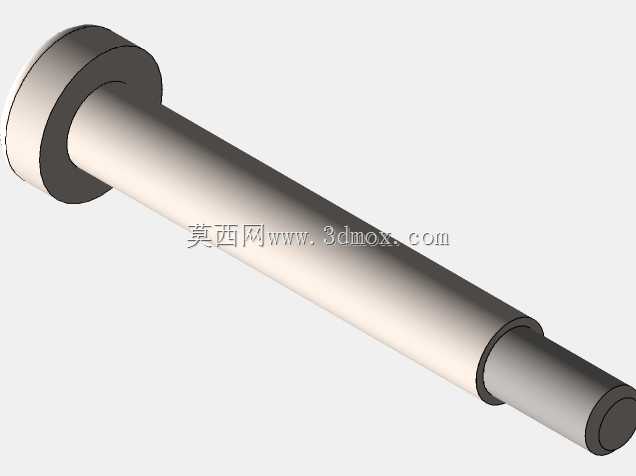

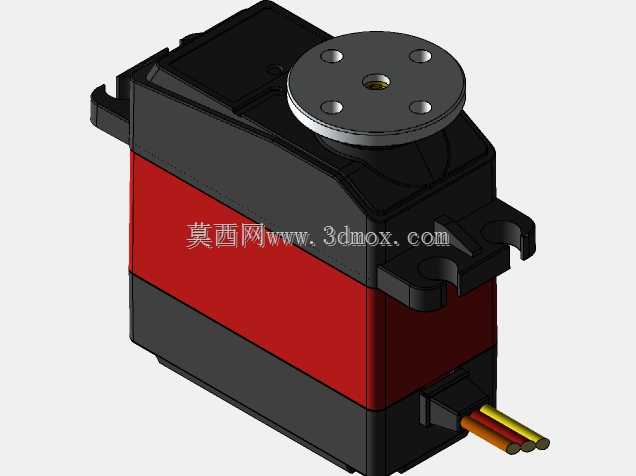

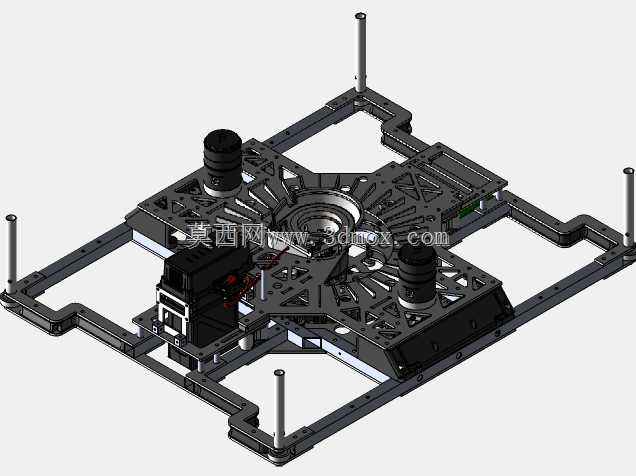

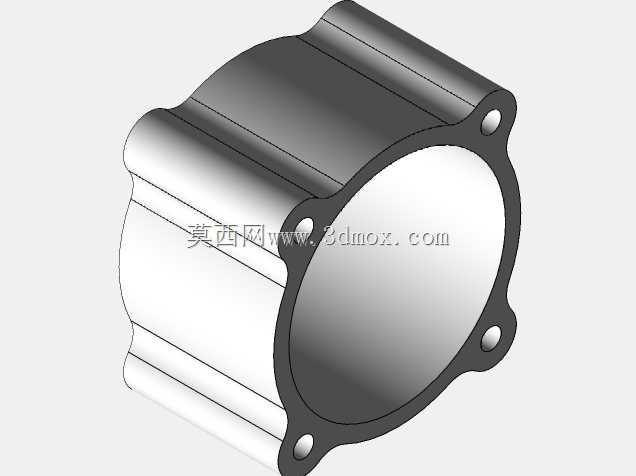

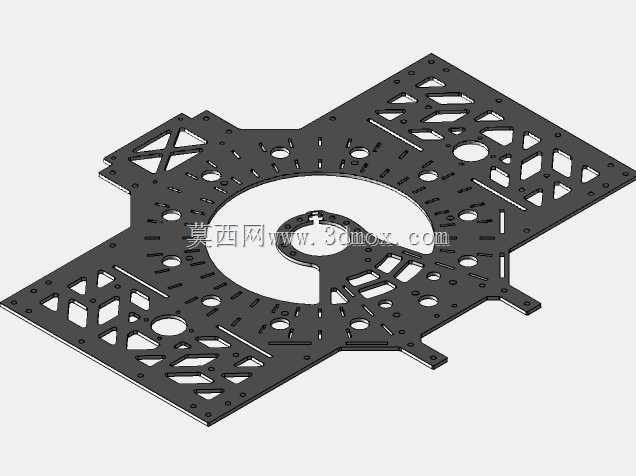

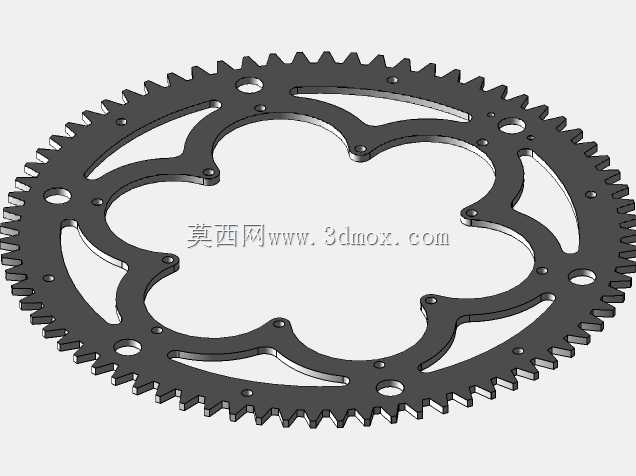

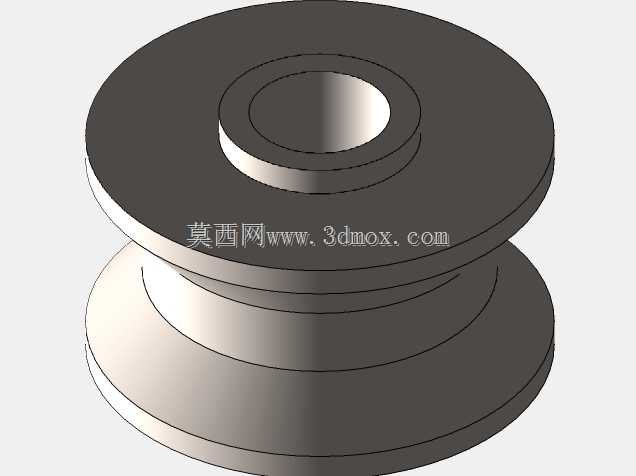

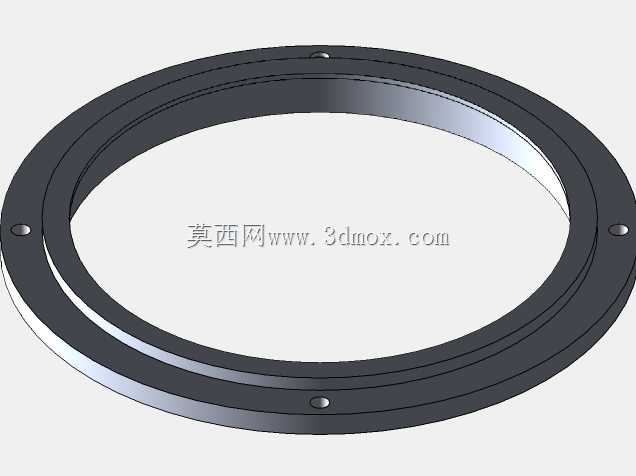

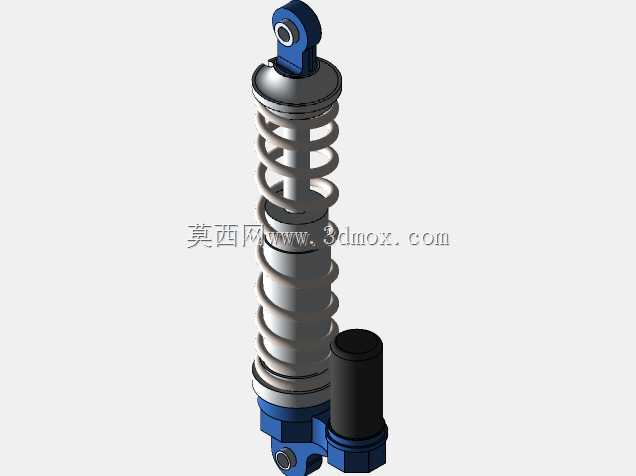

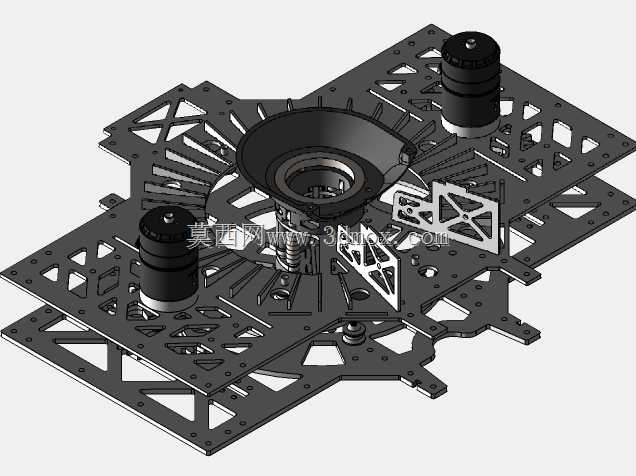

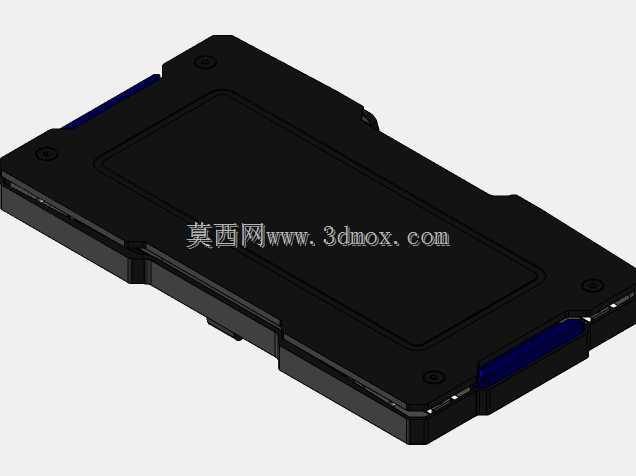

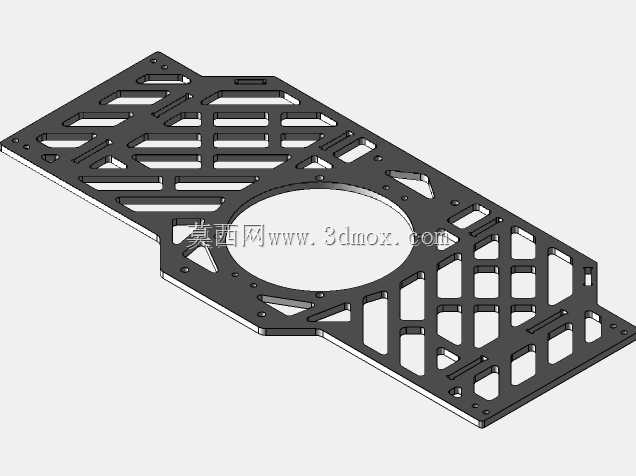

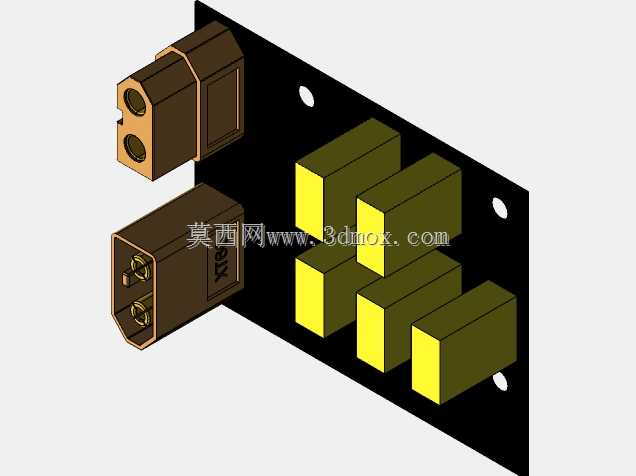

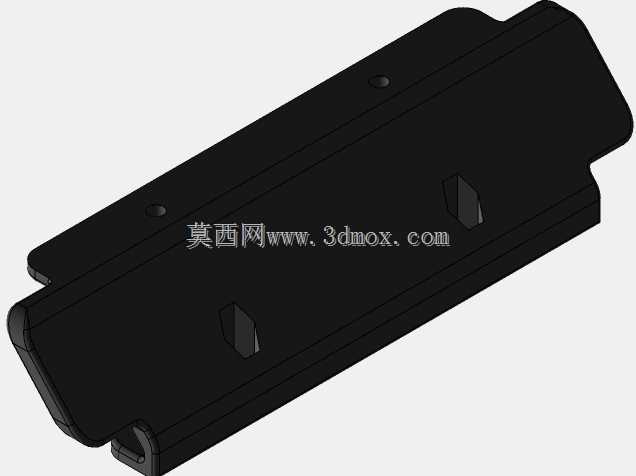

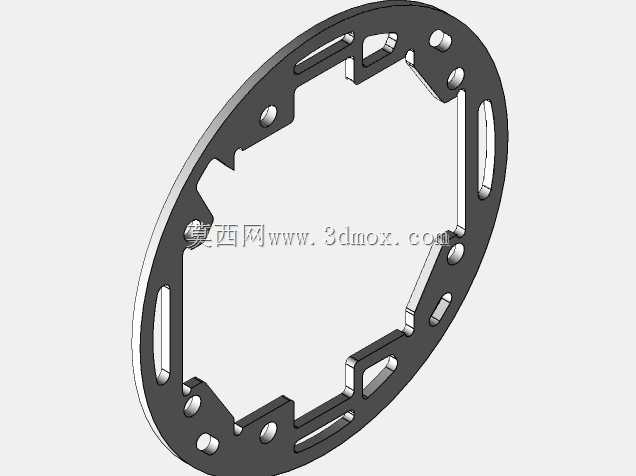

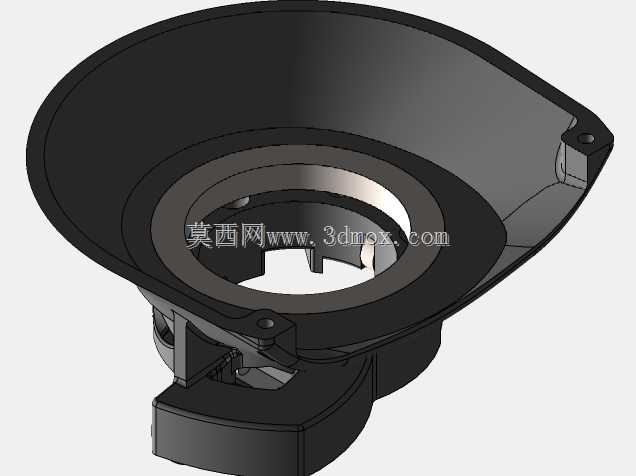

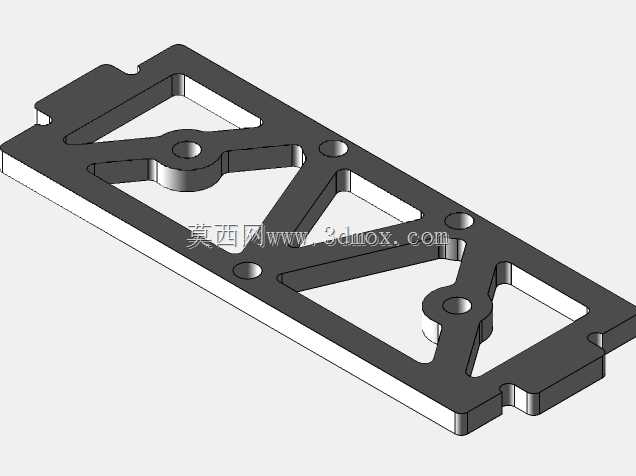

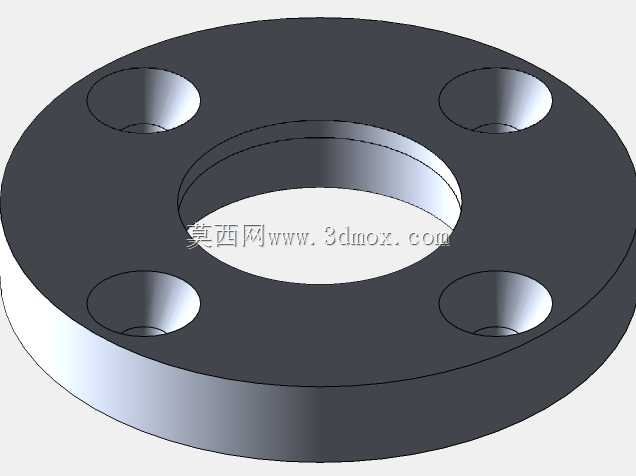

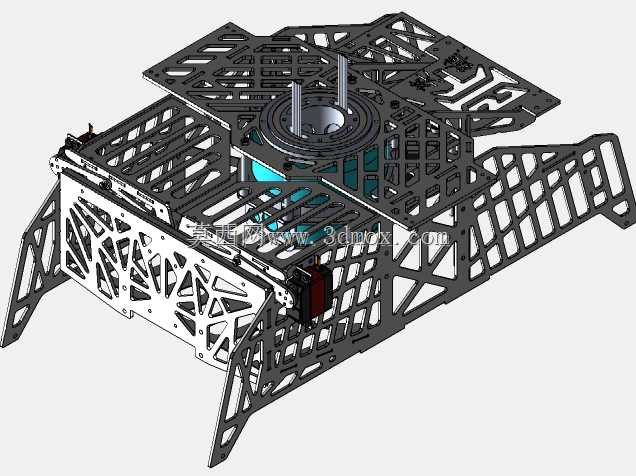

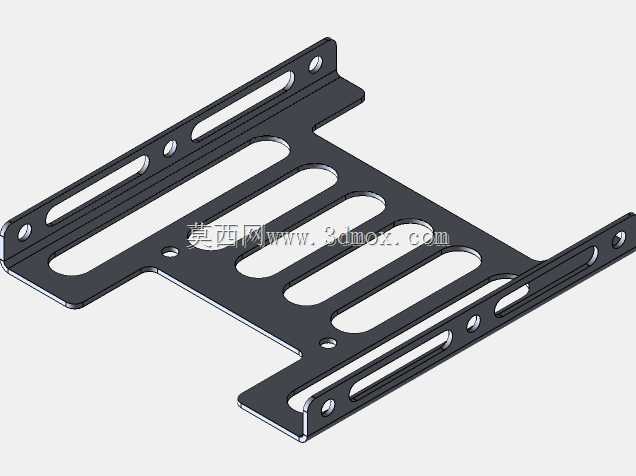

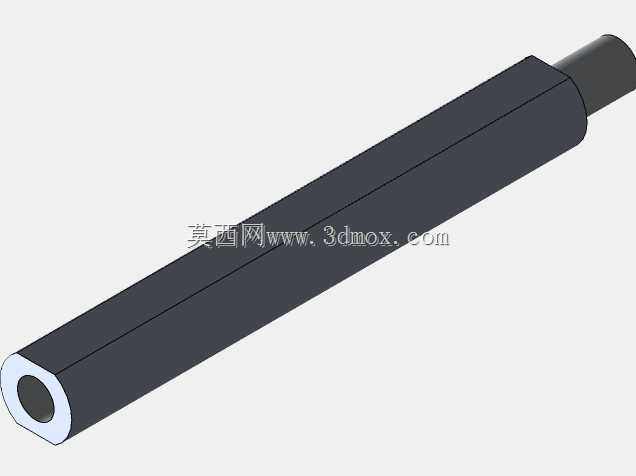

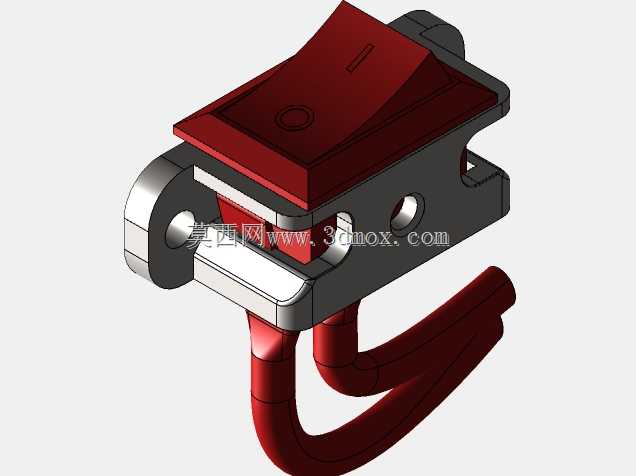

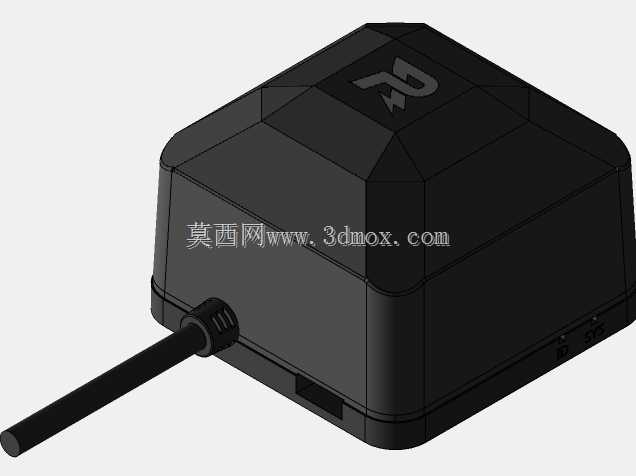

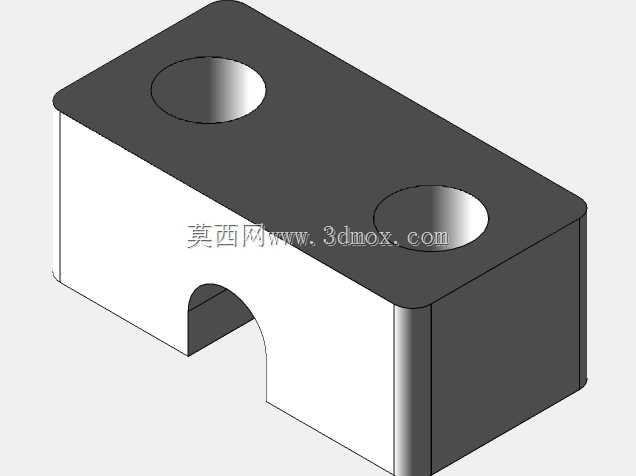

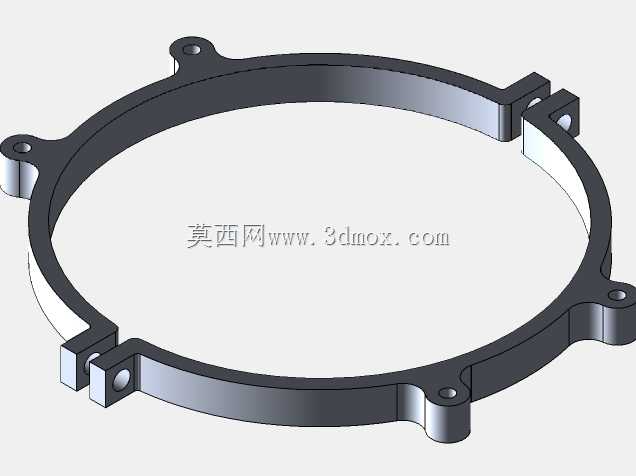

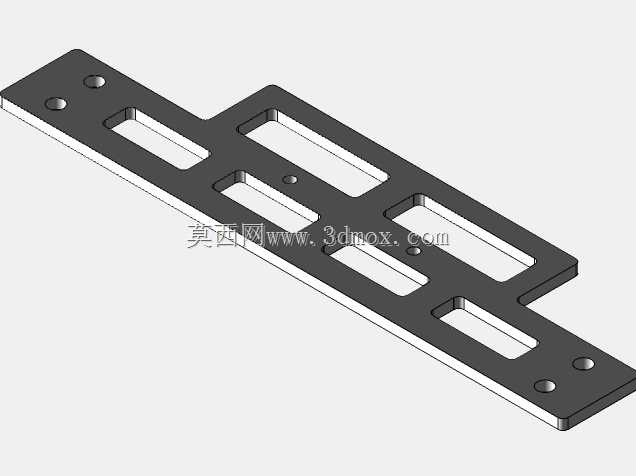

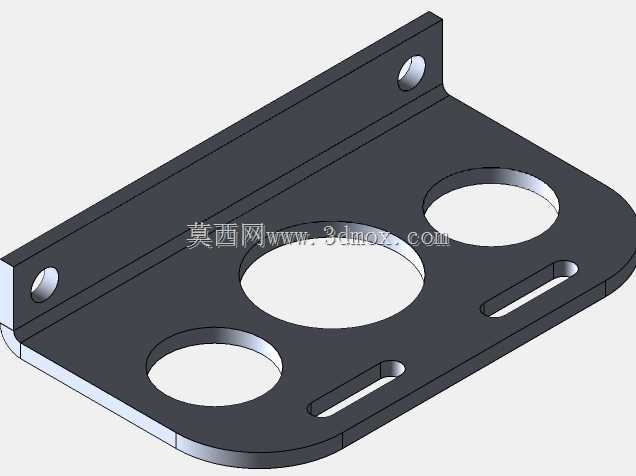

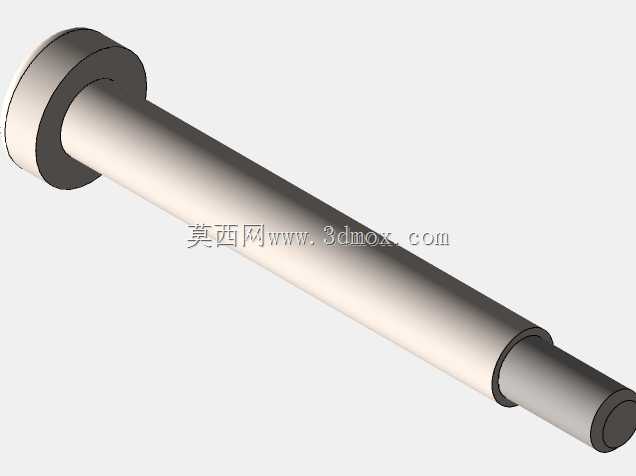

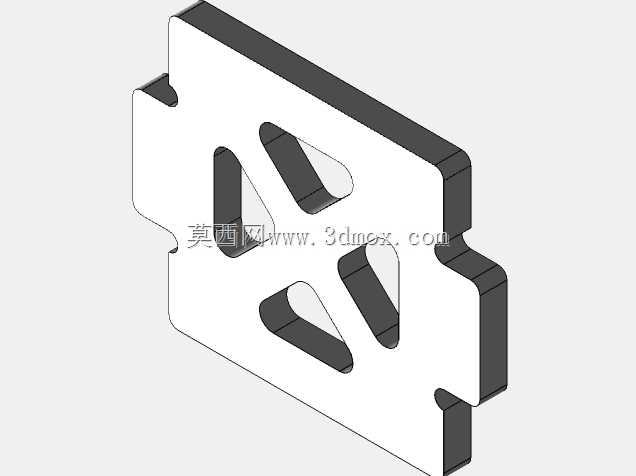

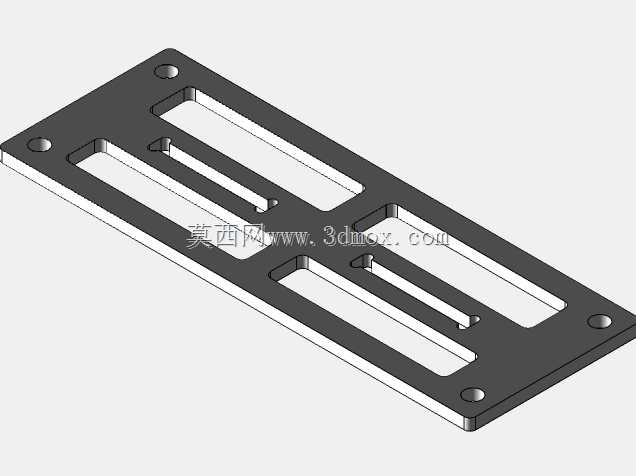

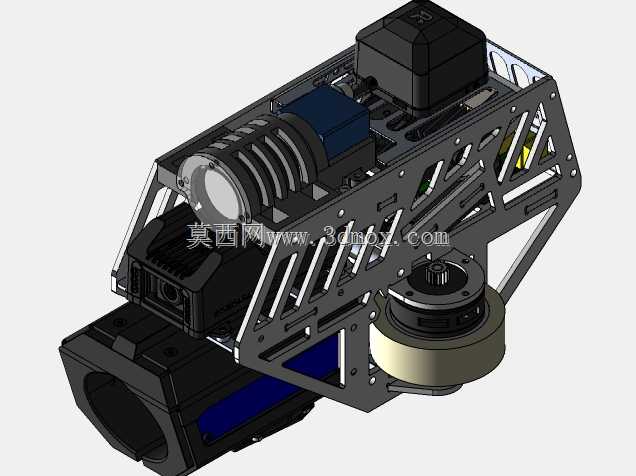

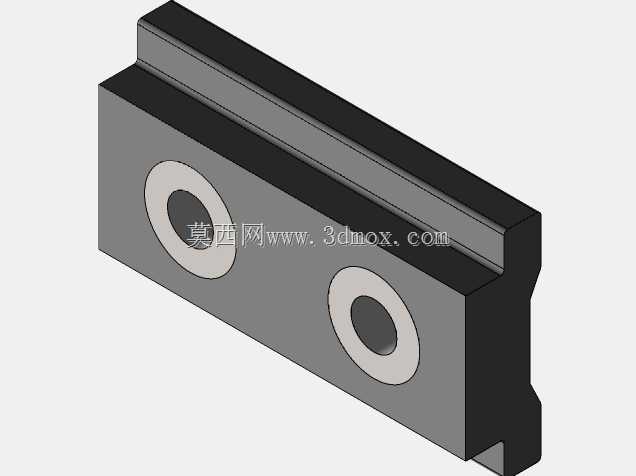

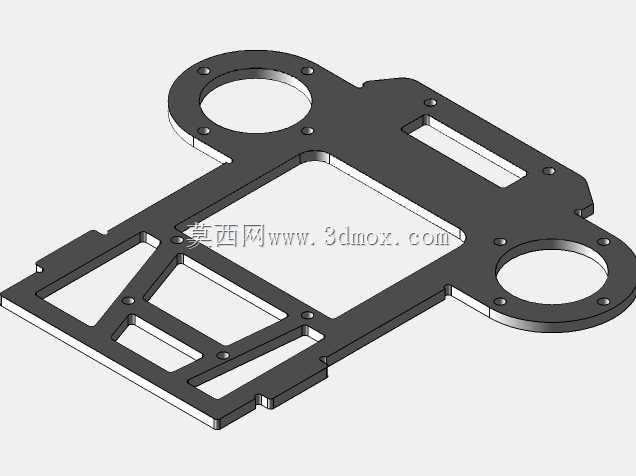

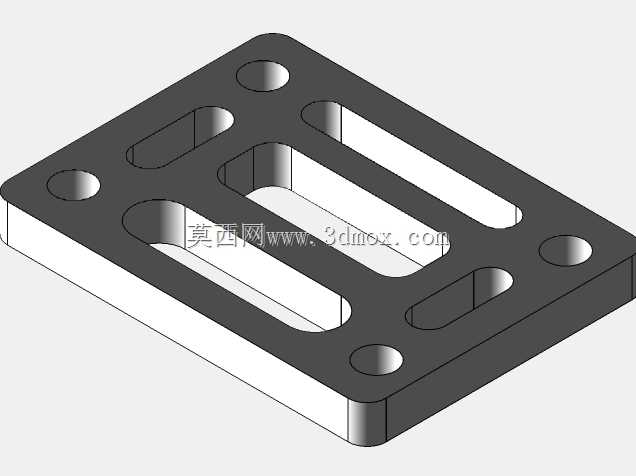

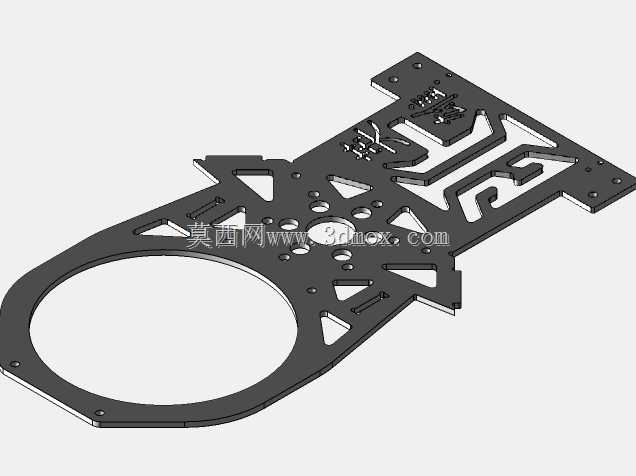

RM2021钻头中心进给Hero机械结构件

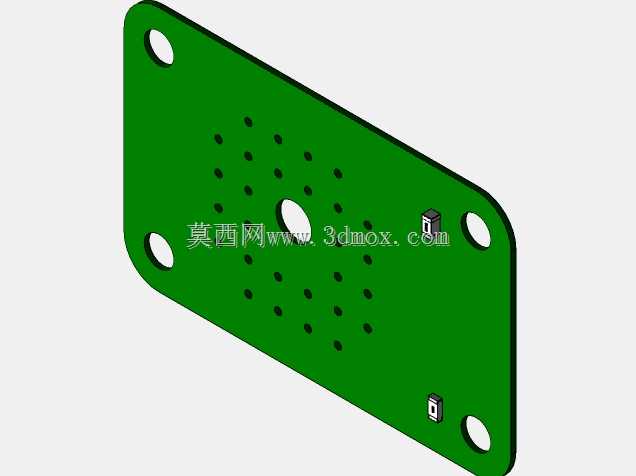

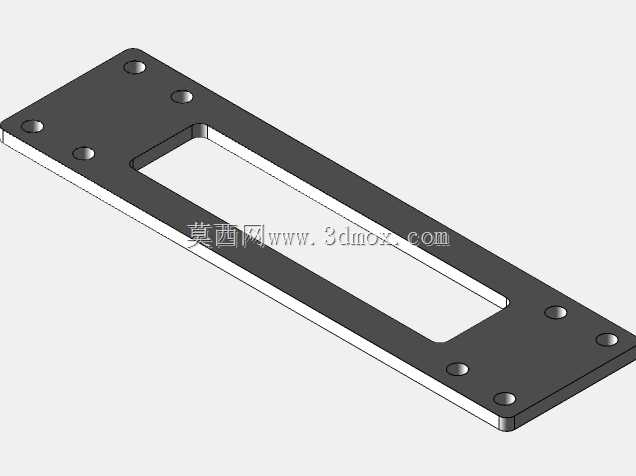

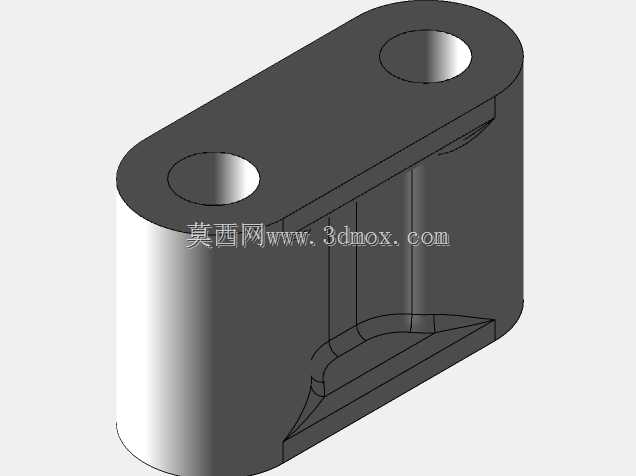

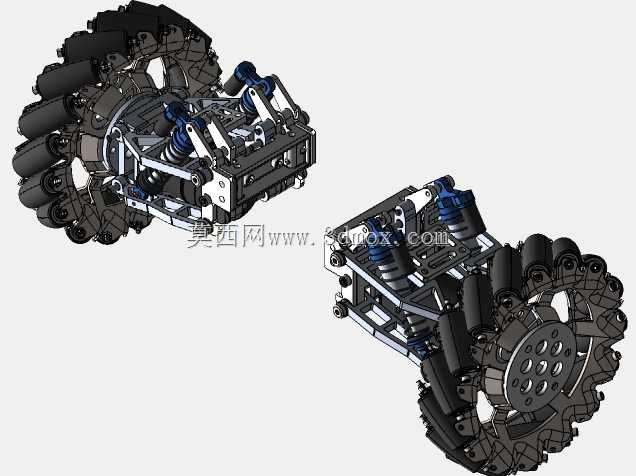

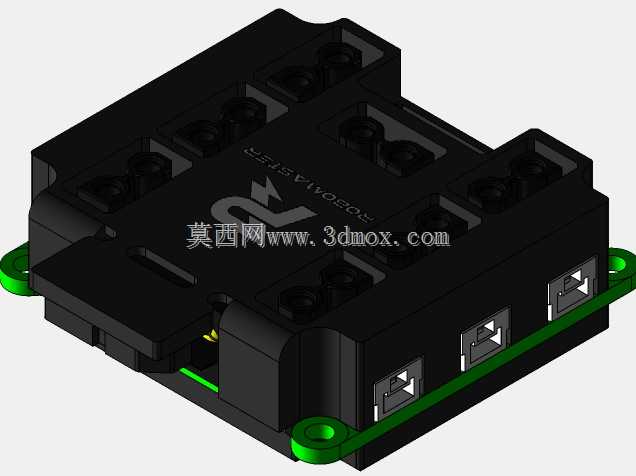

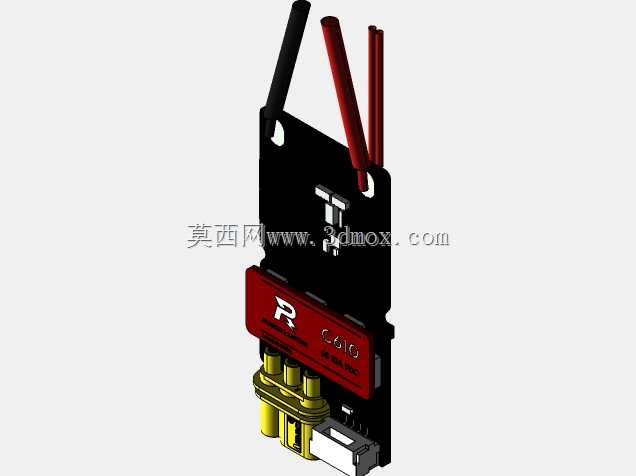

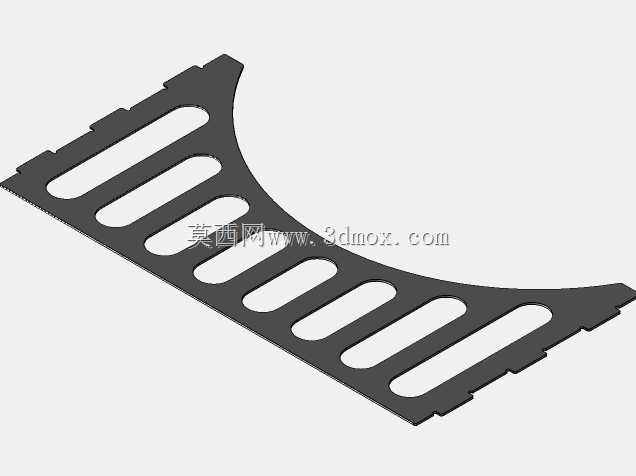

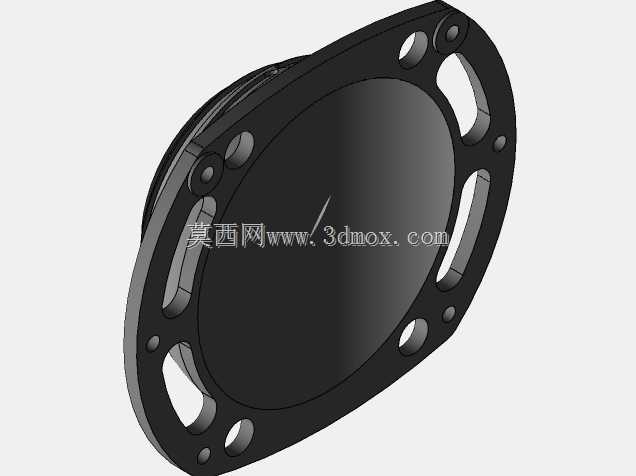

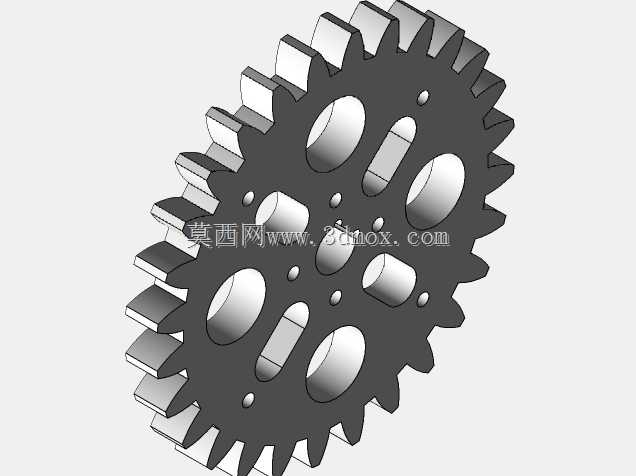

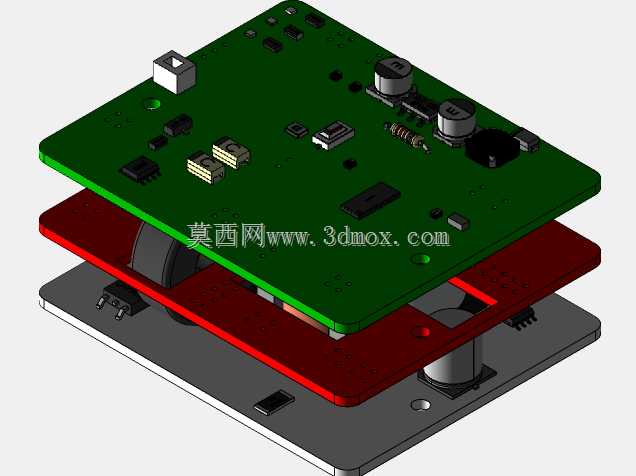

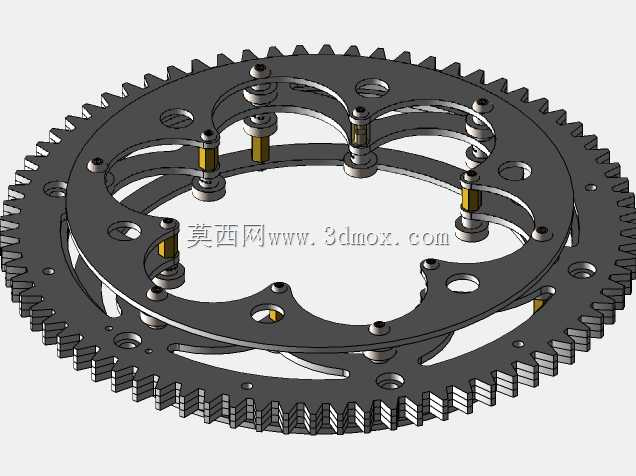

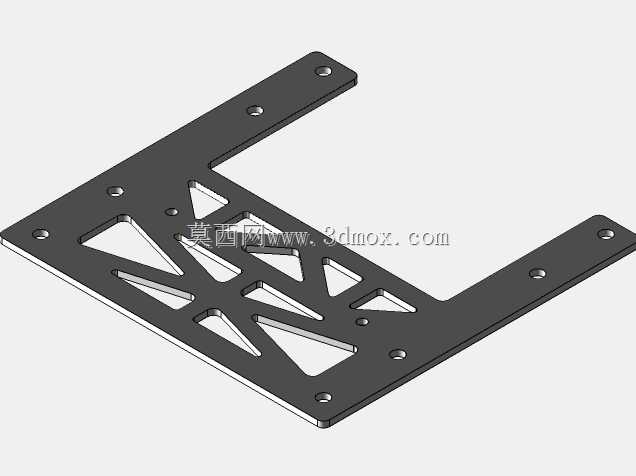

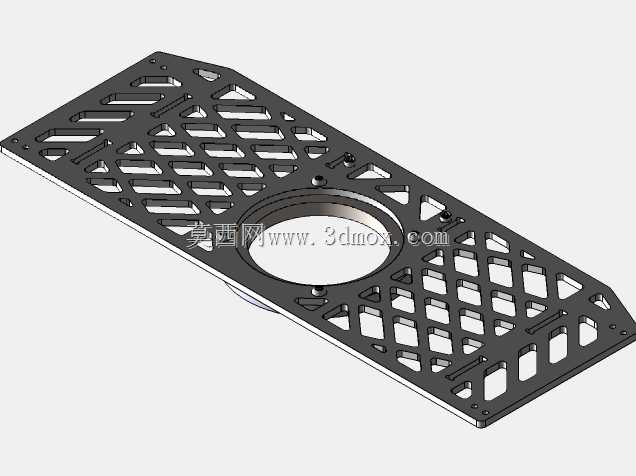

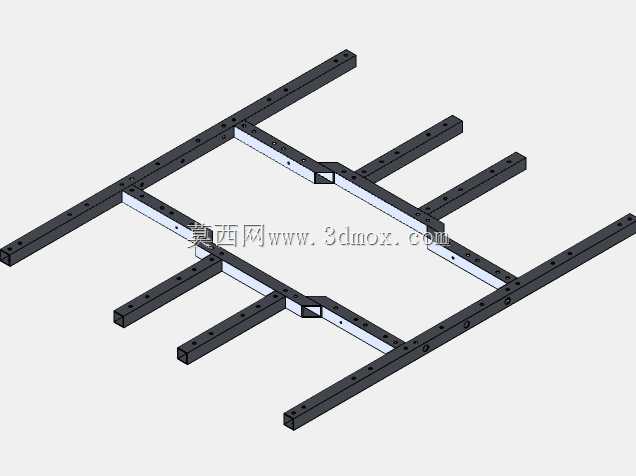

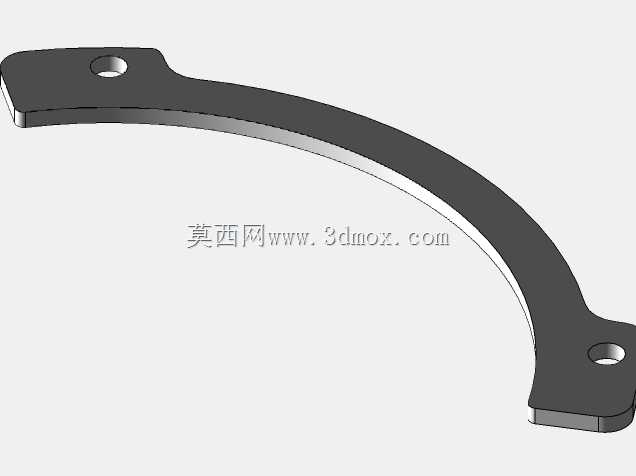

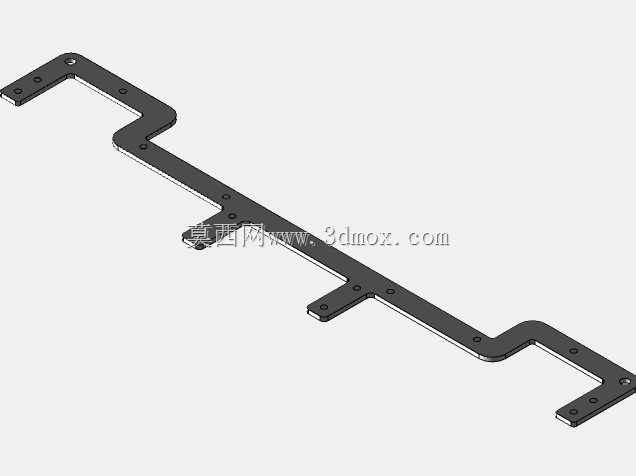

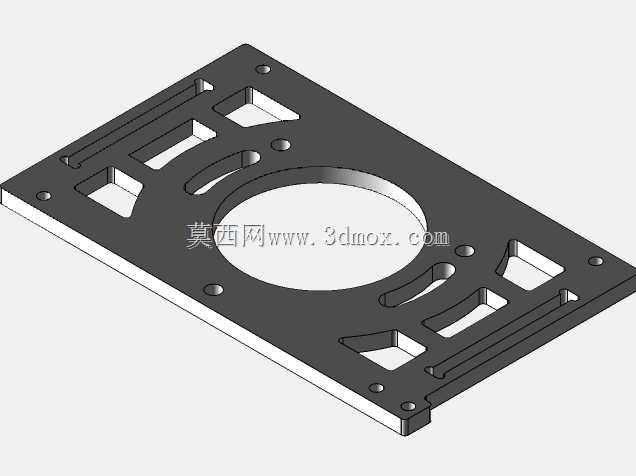

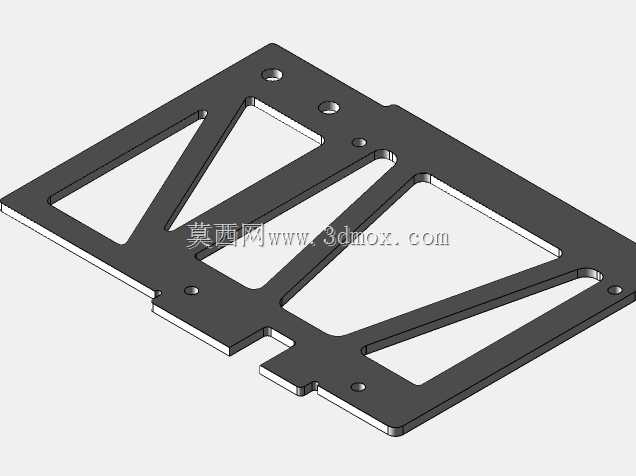

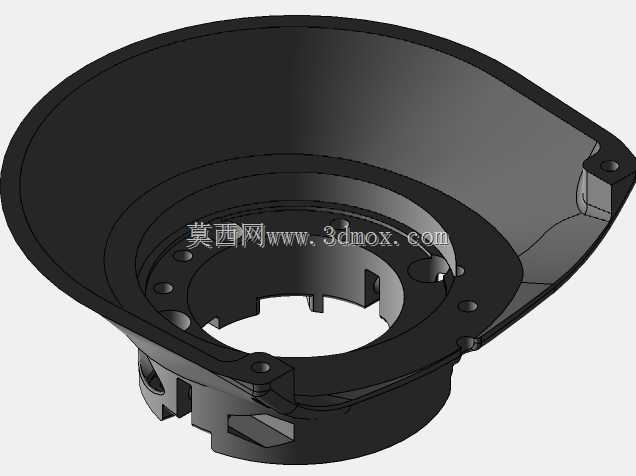

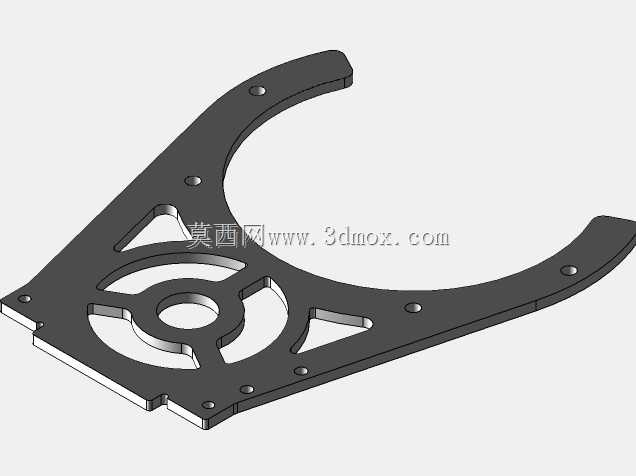

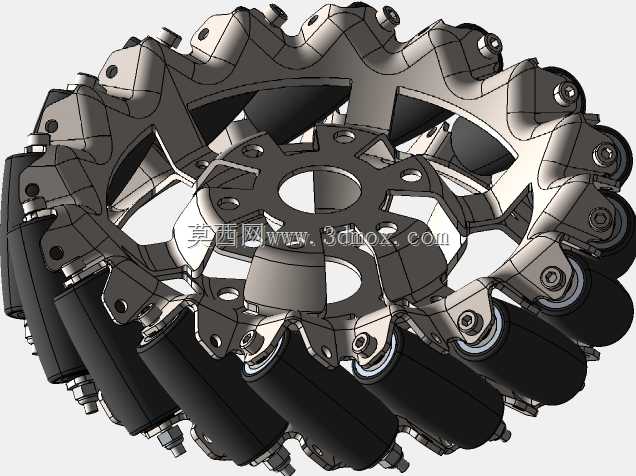

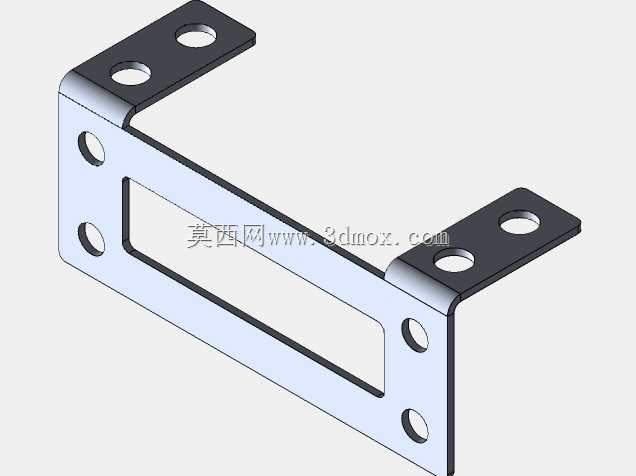

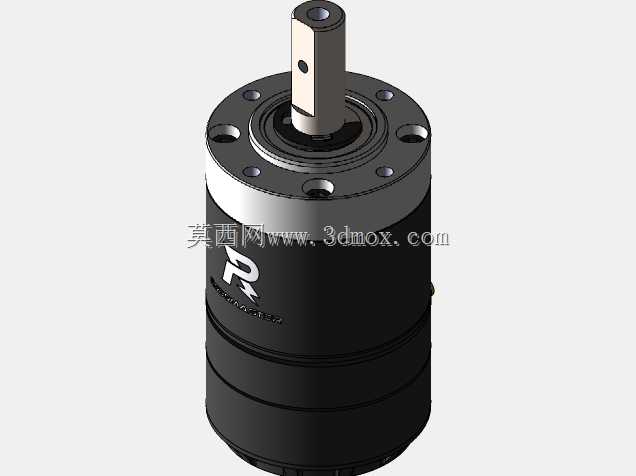

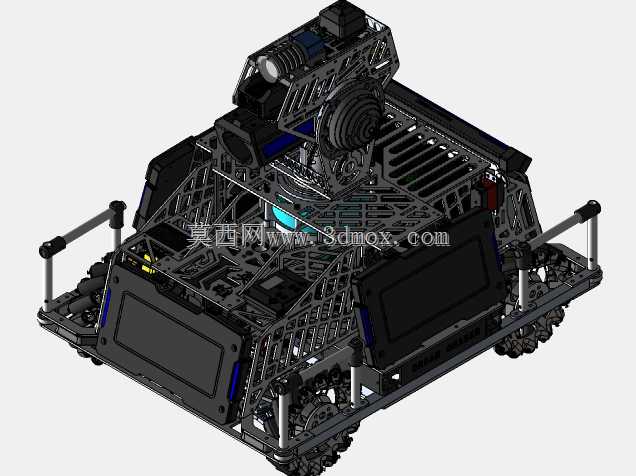

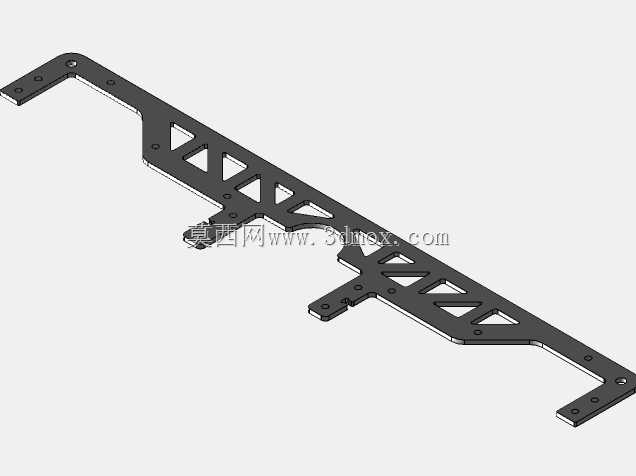

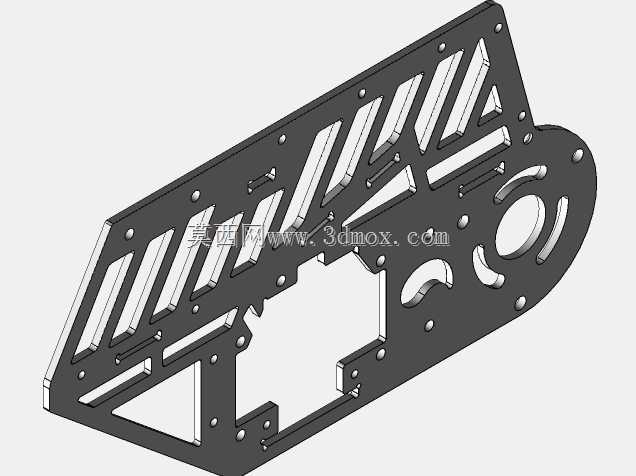

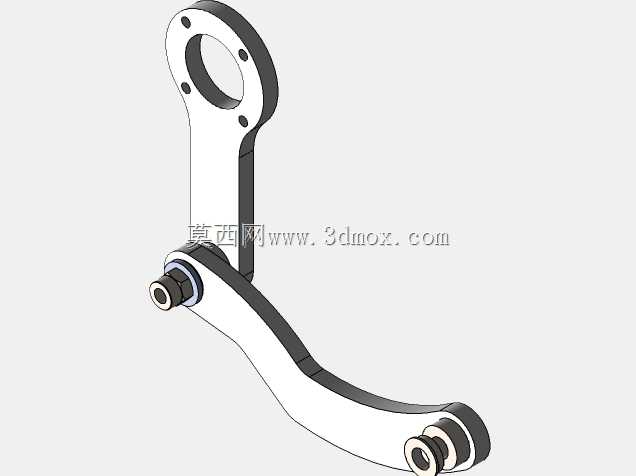

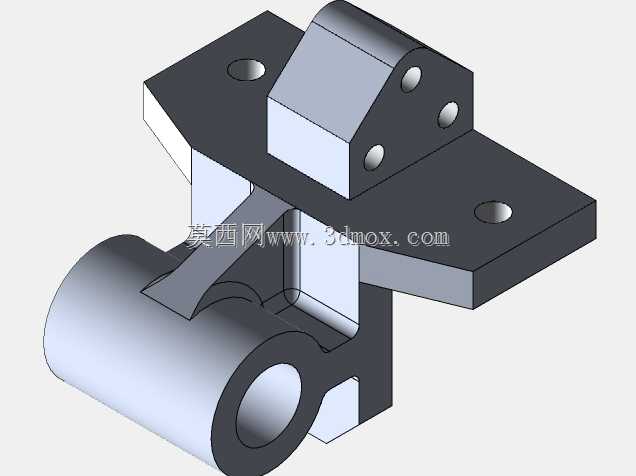

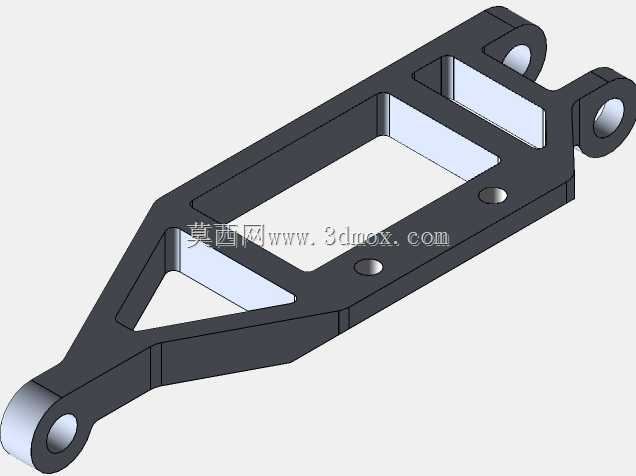

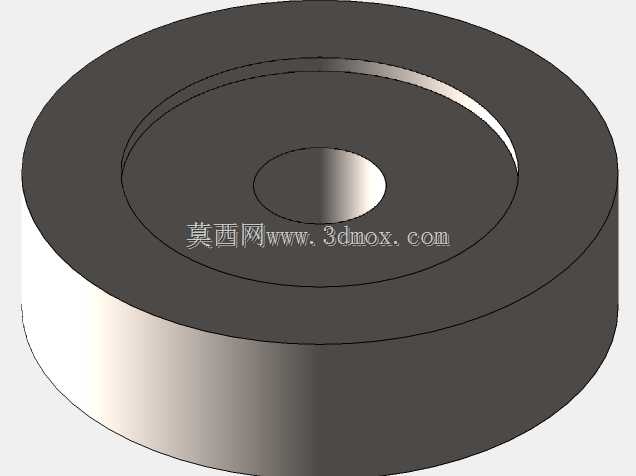

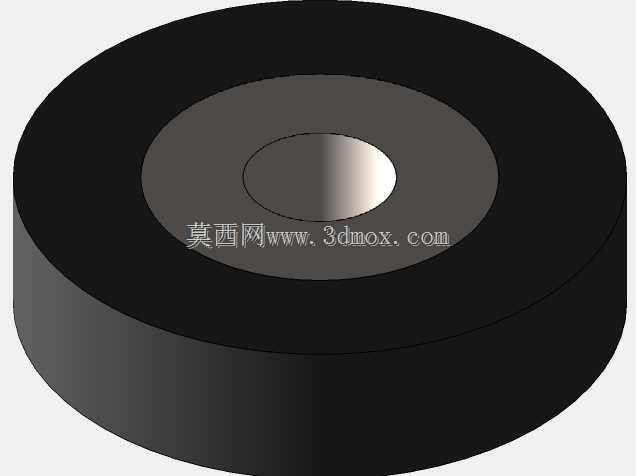

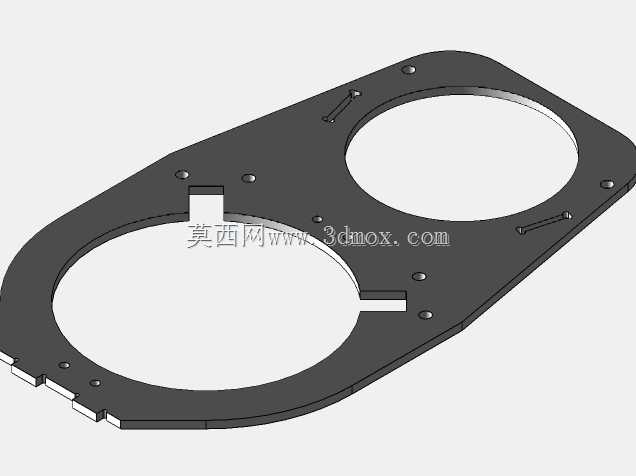

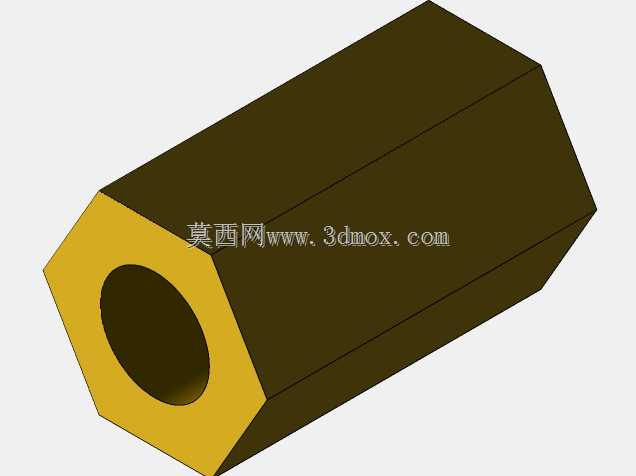

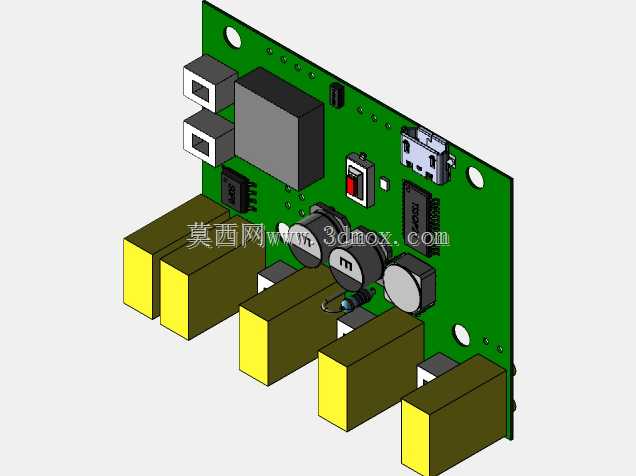

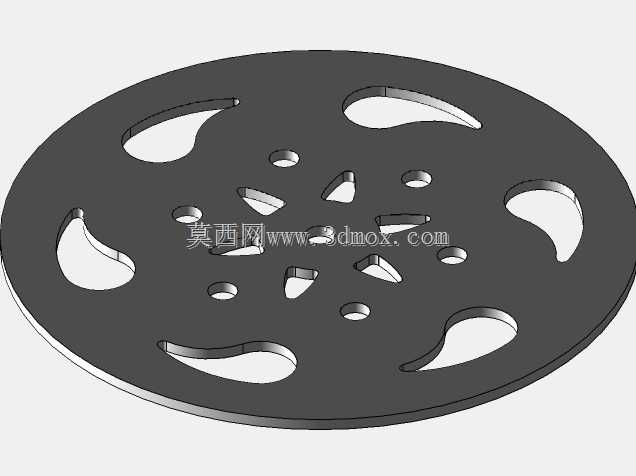

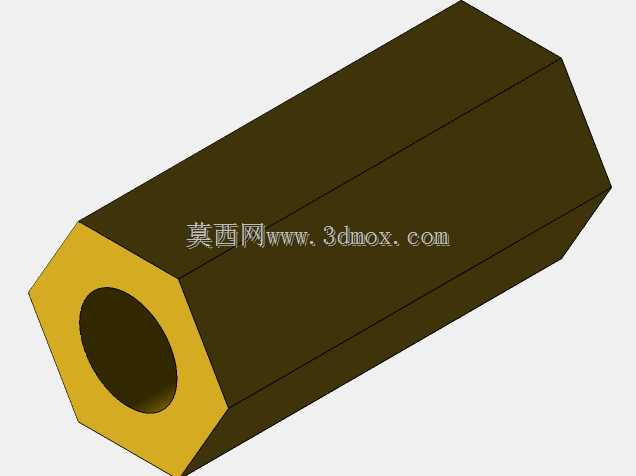

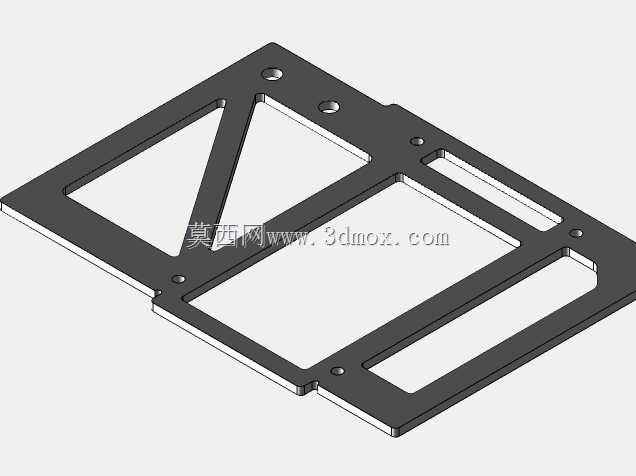

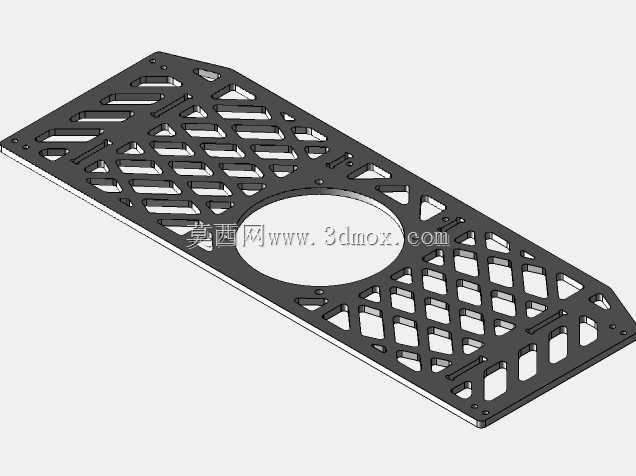

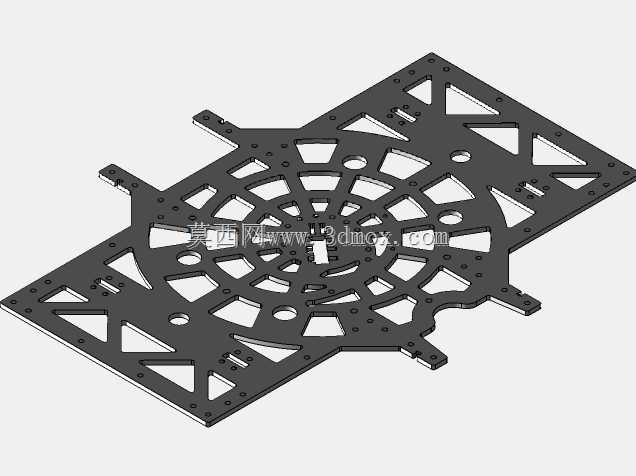

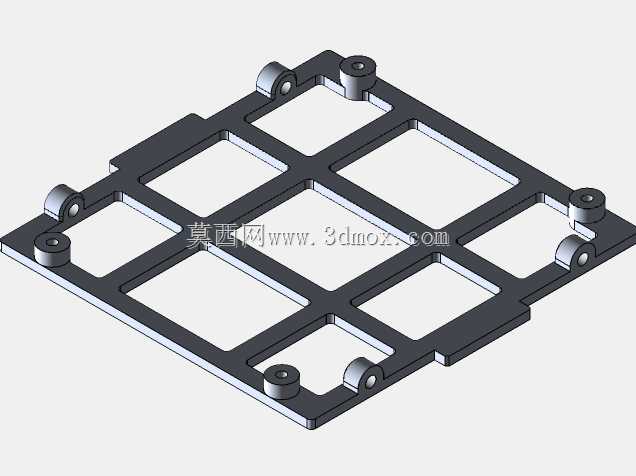

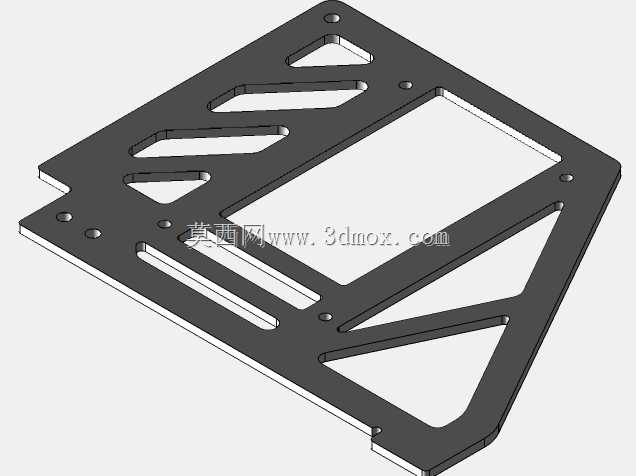

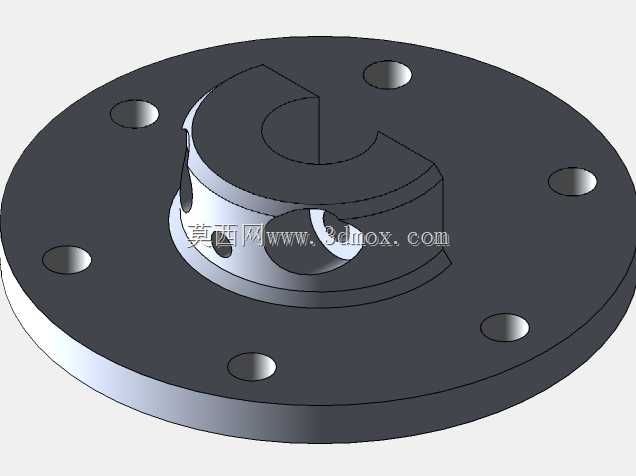

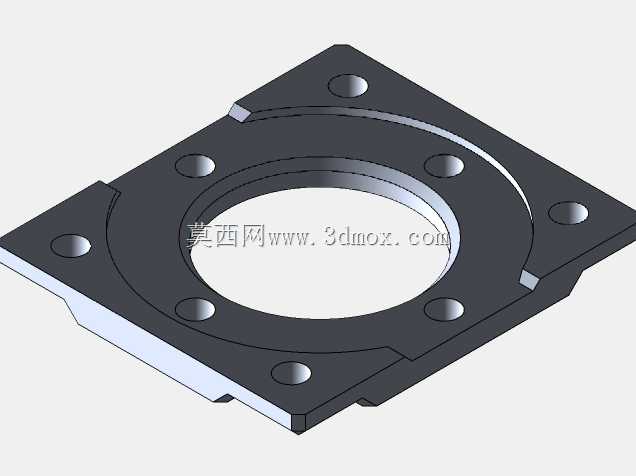

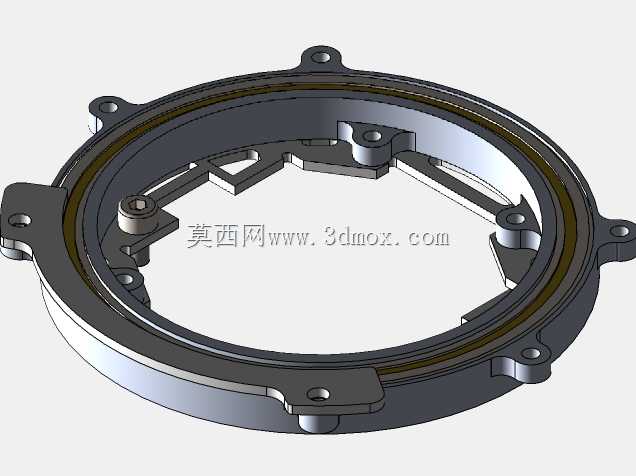

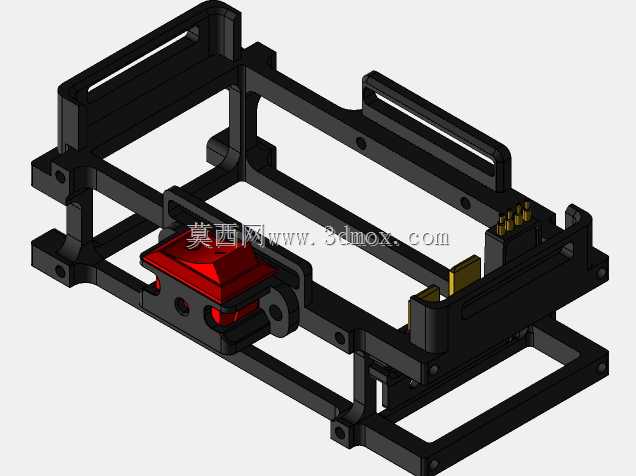

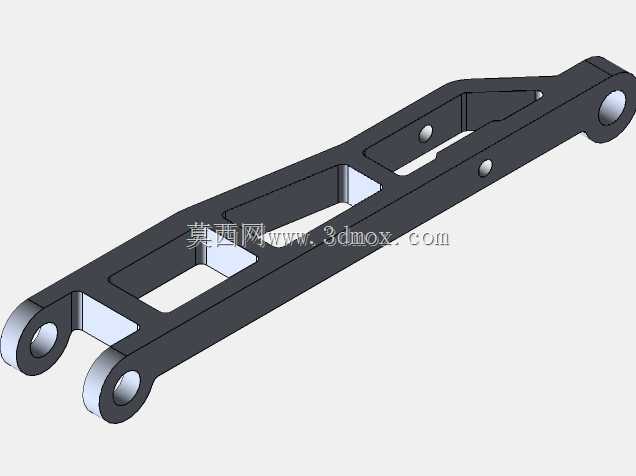

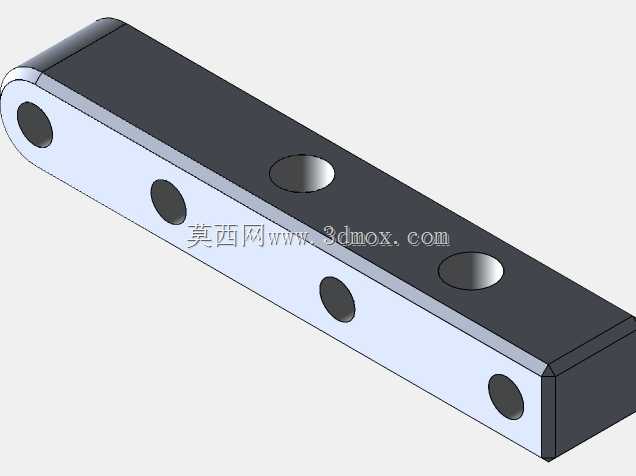

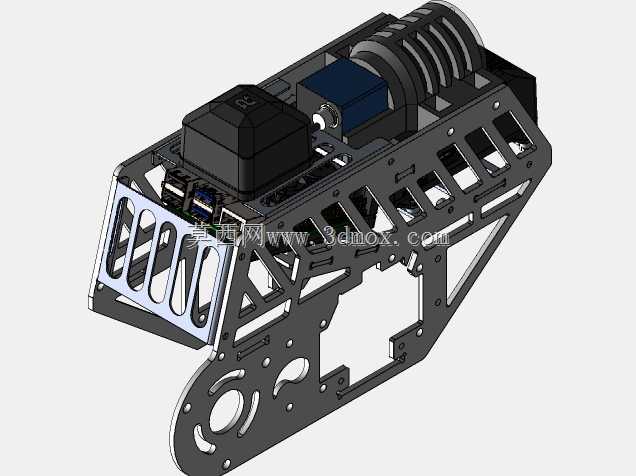

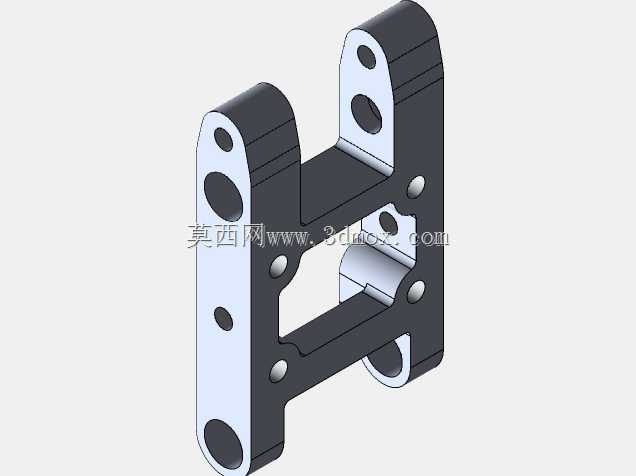

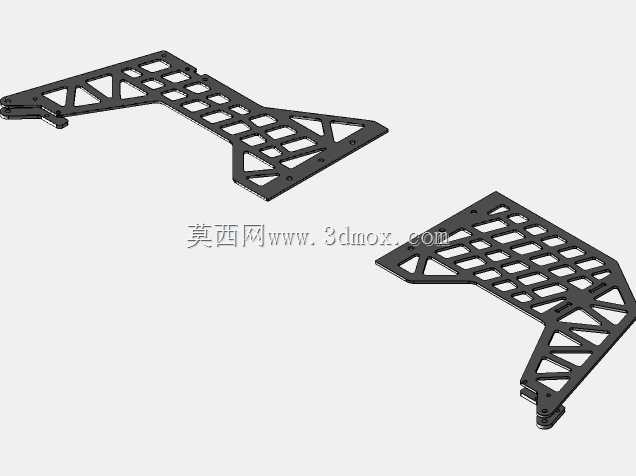

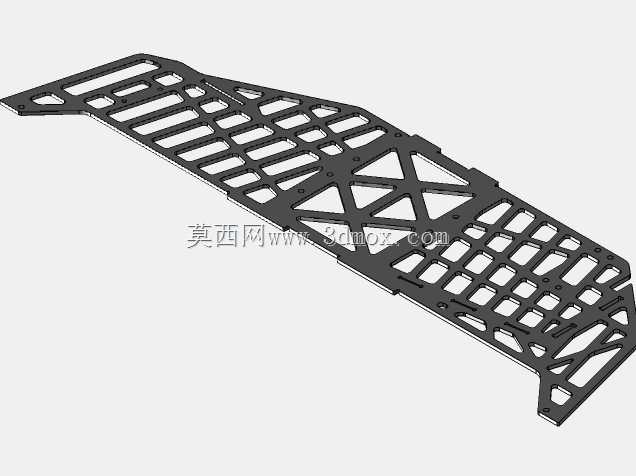

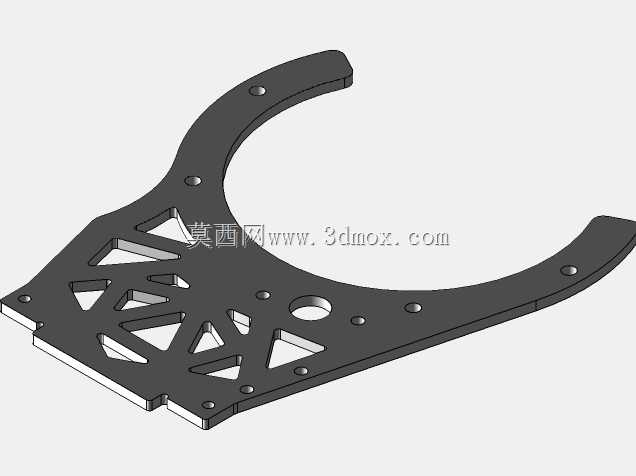

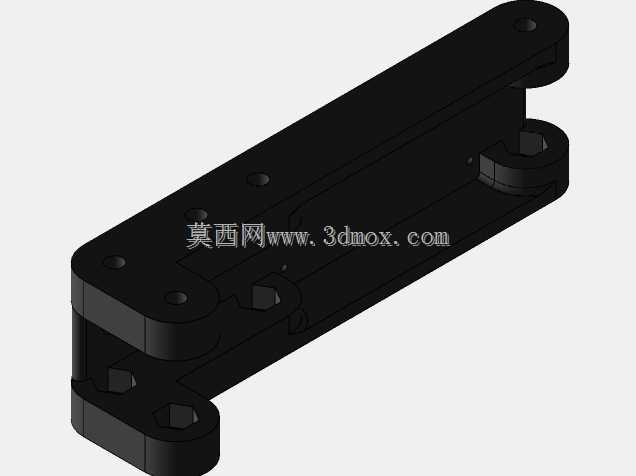

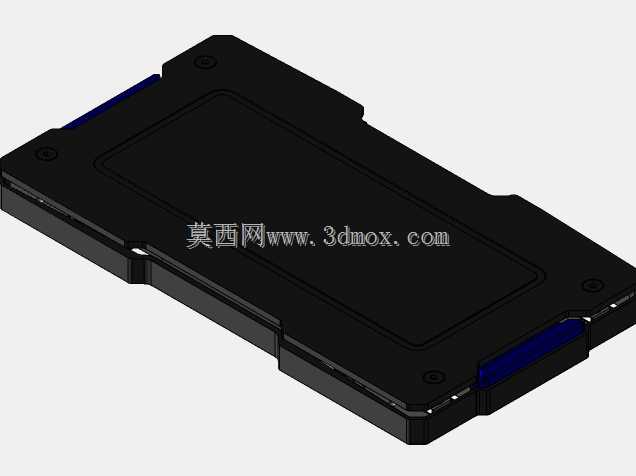

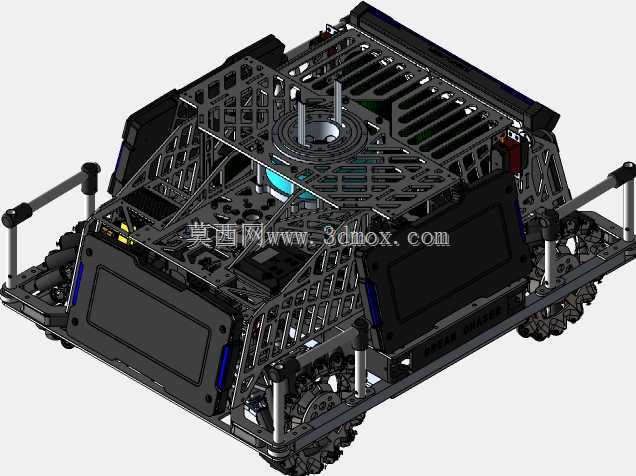

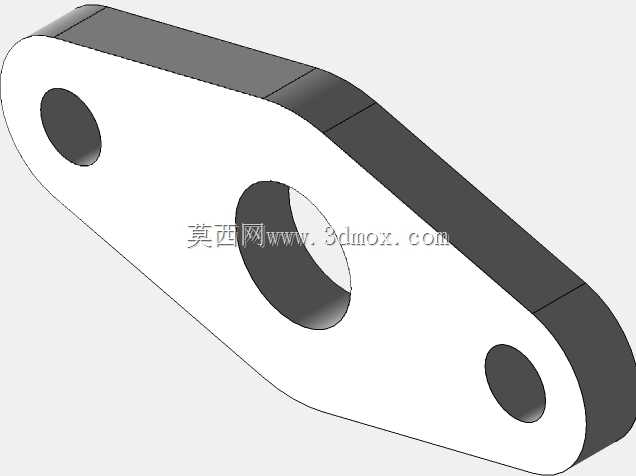

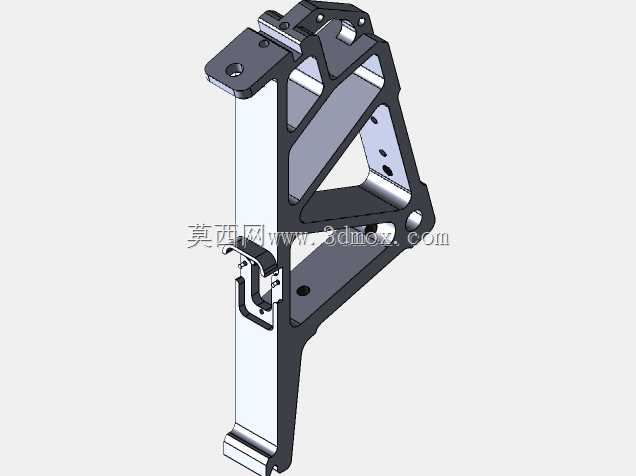

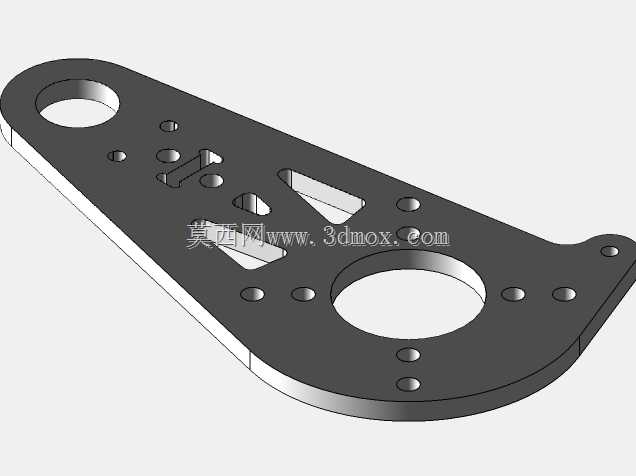

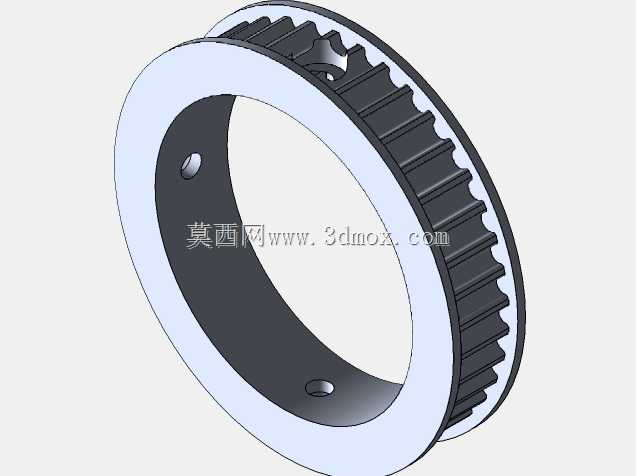

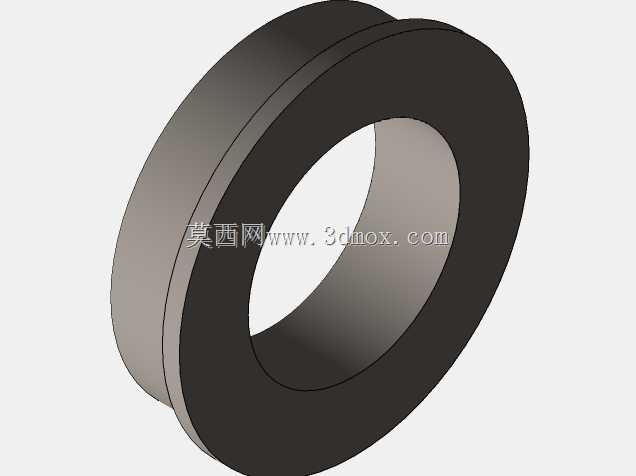

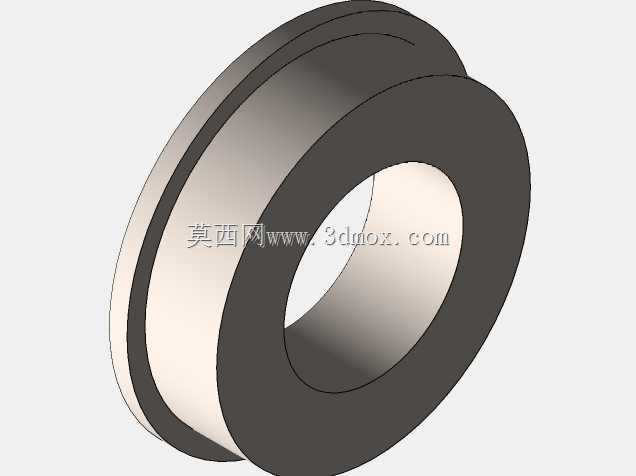

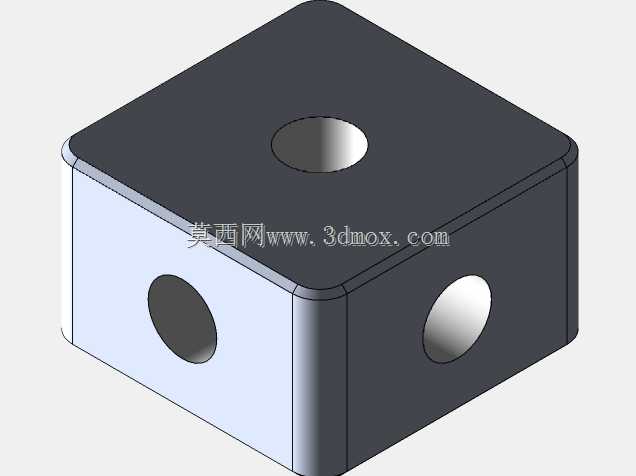

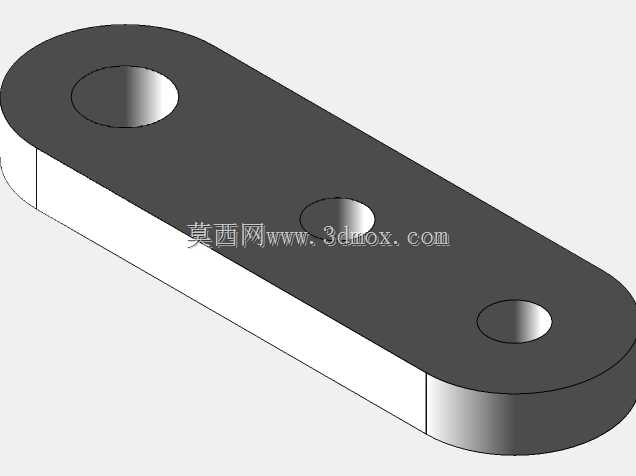

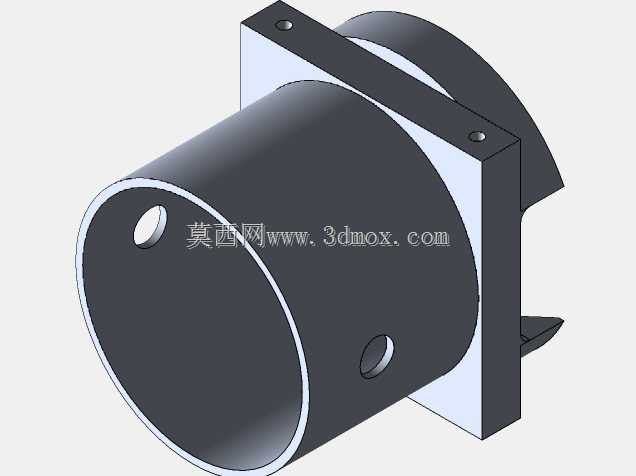

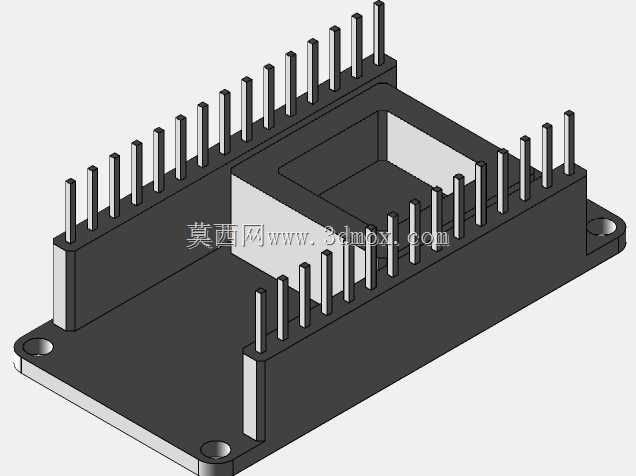

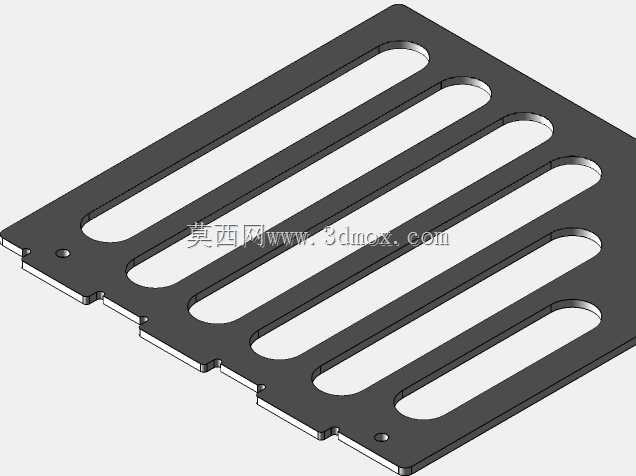

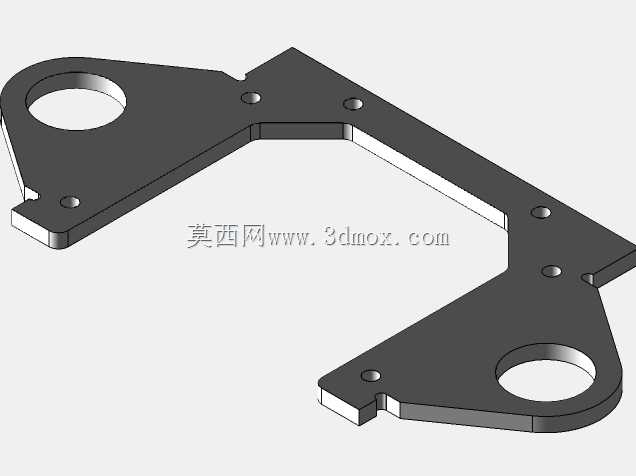

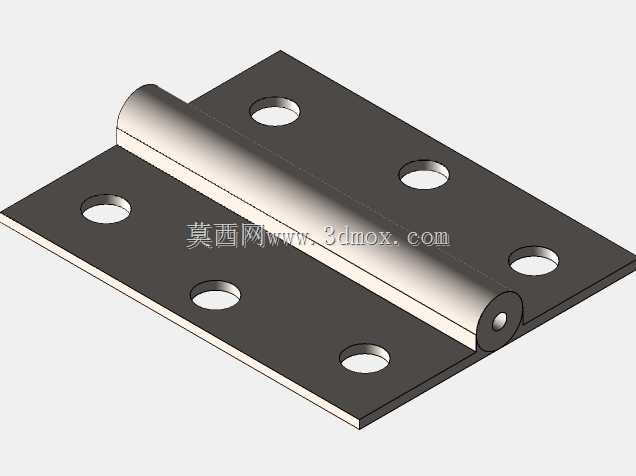

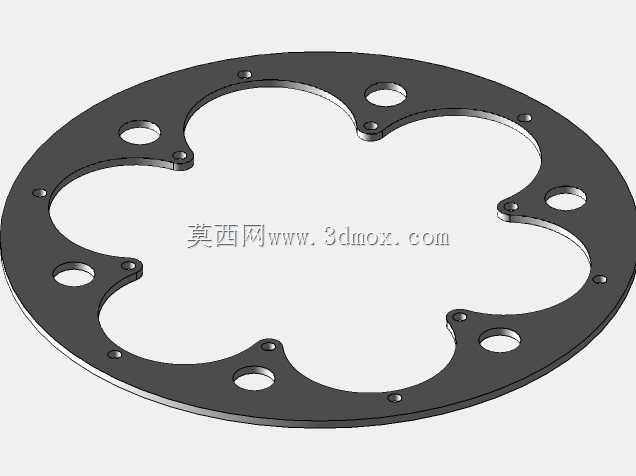

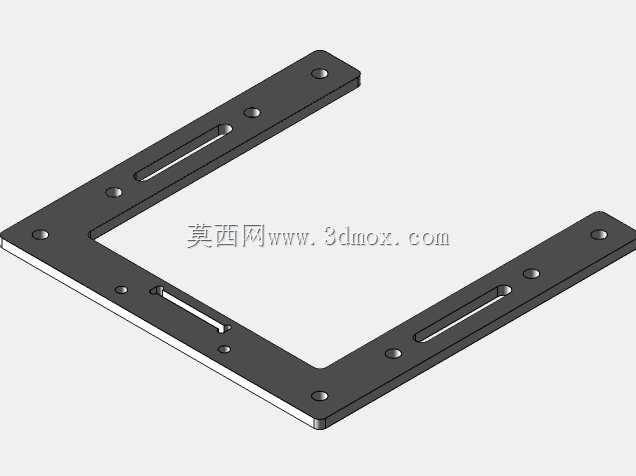

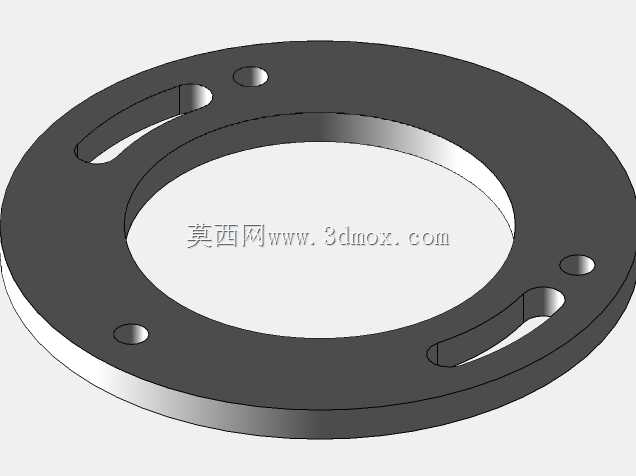

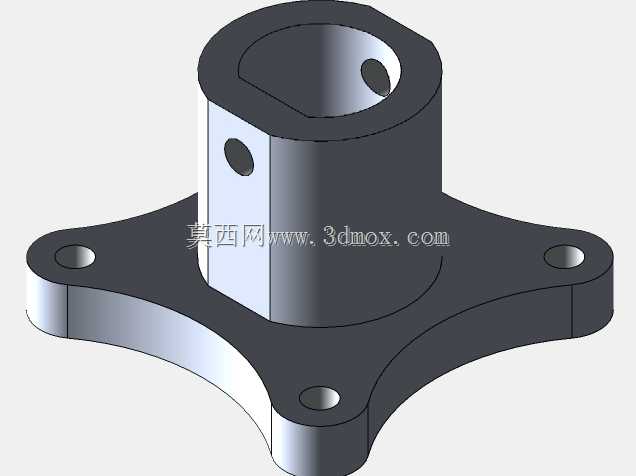

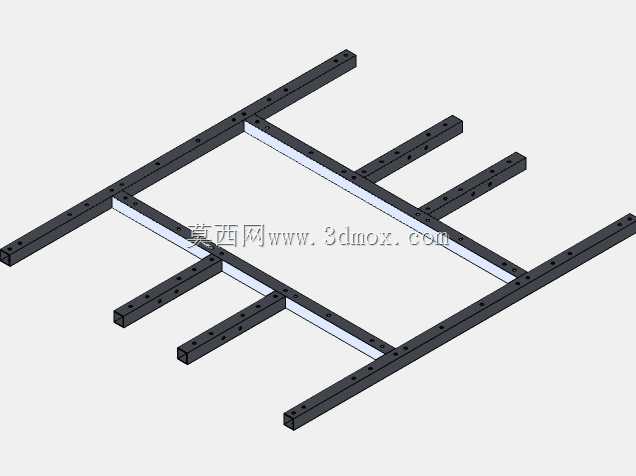

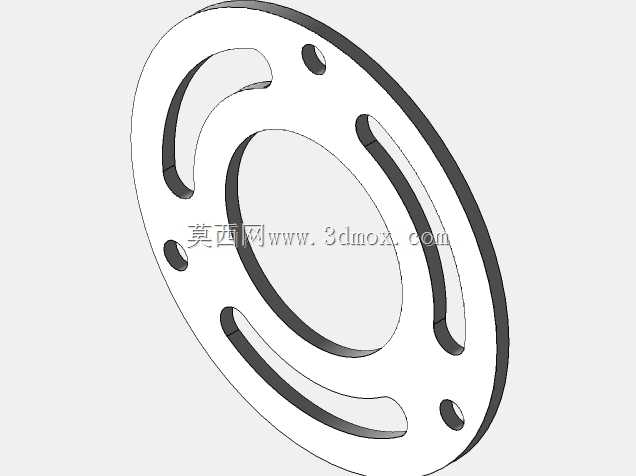

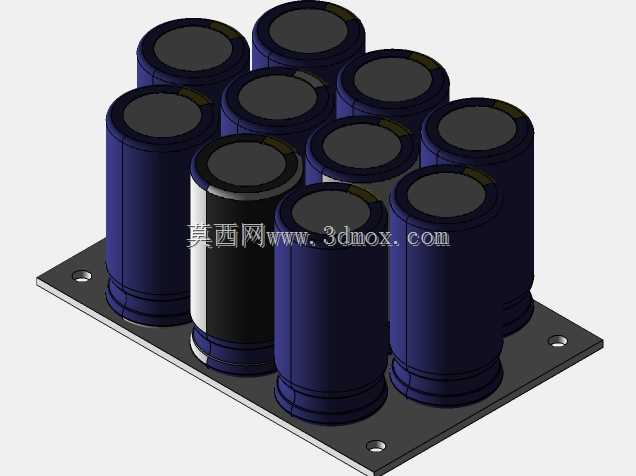

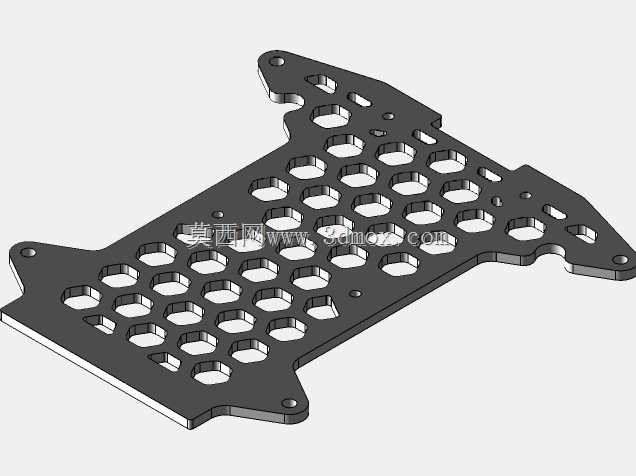

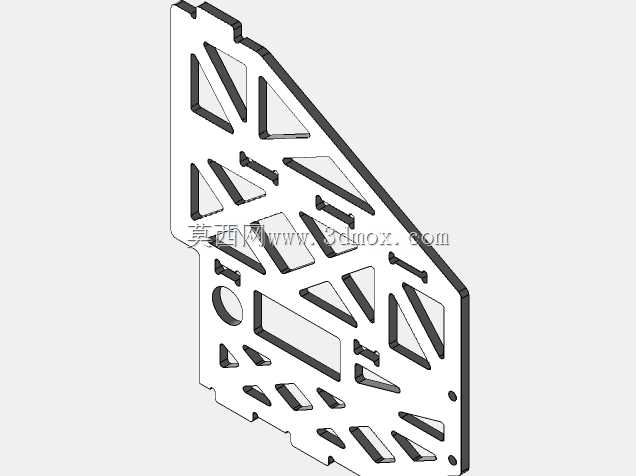

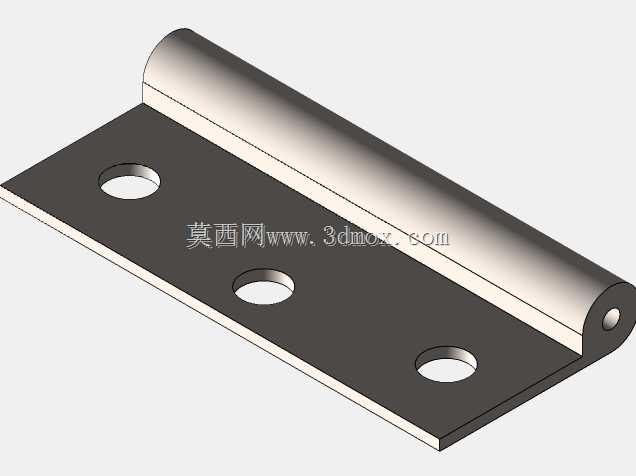

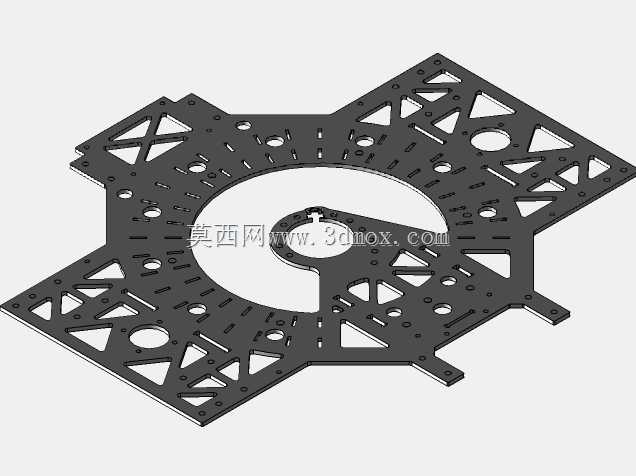

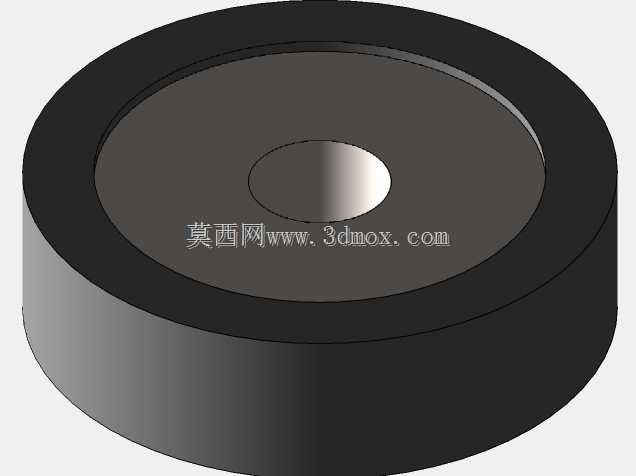

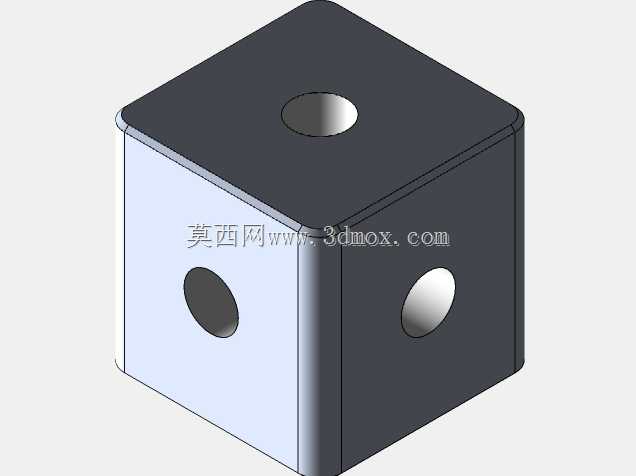

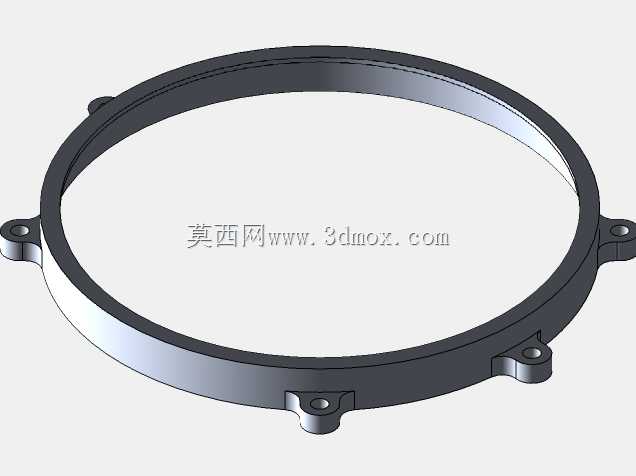

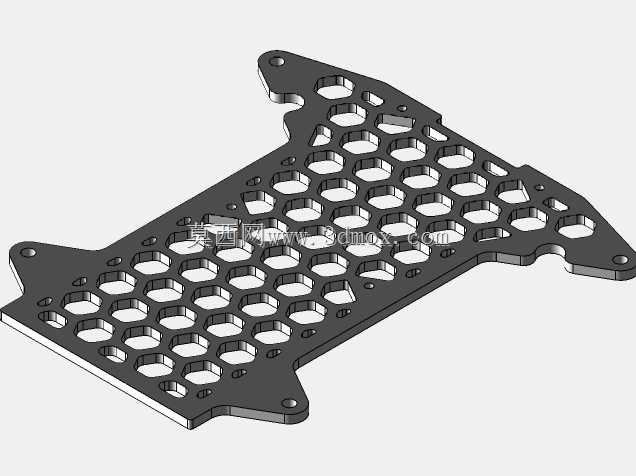

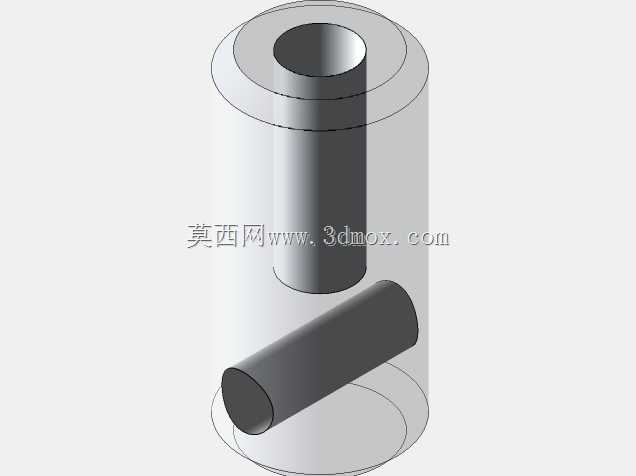

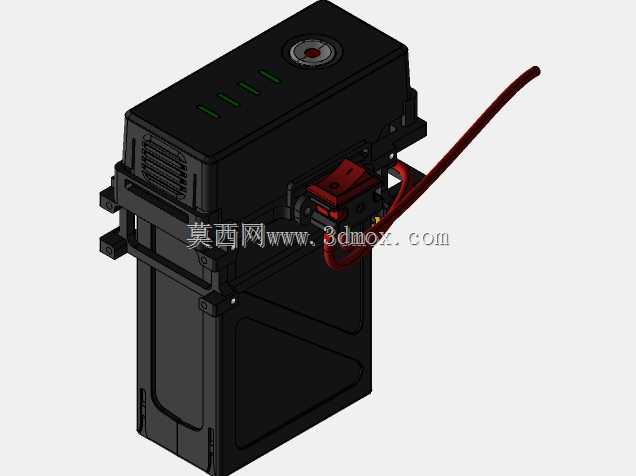

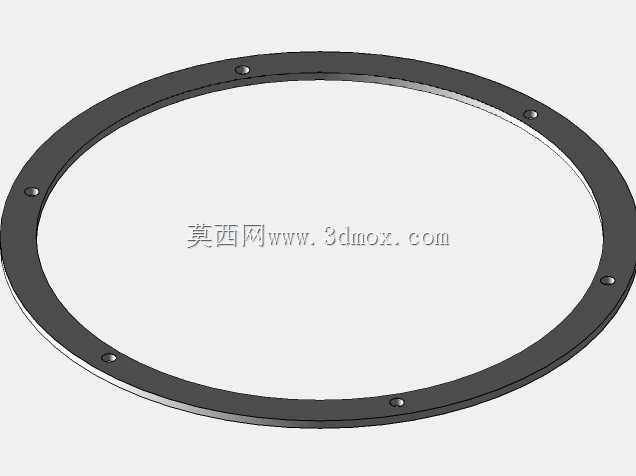

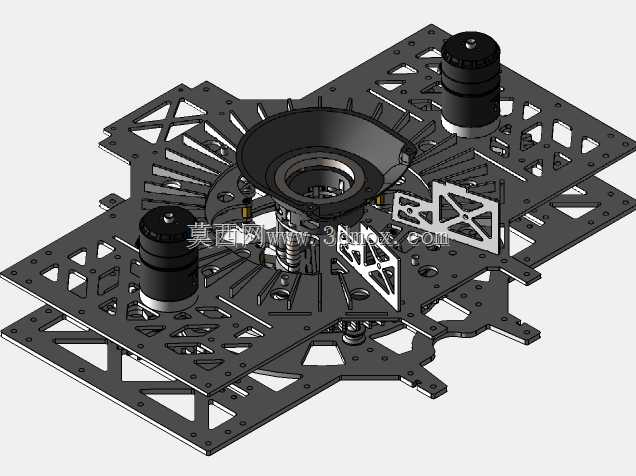

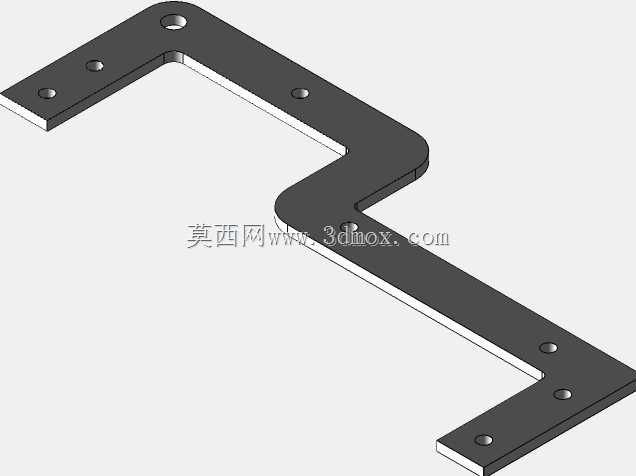

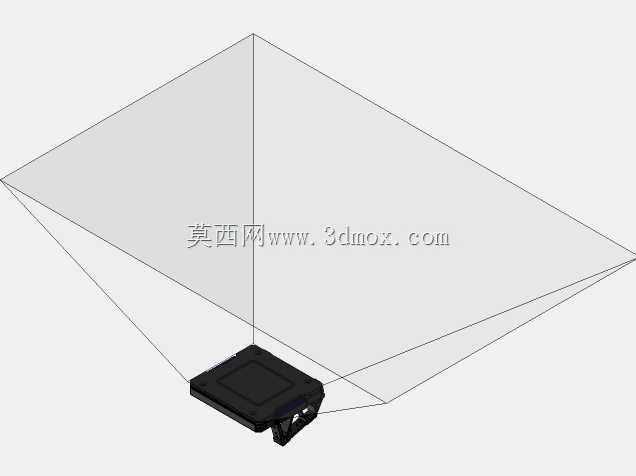

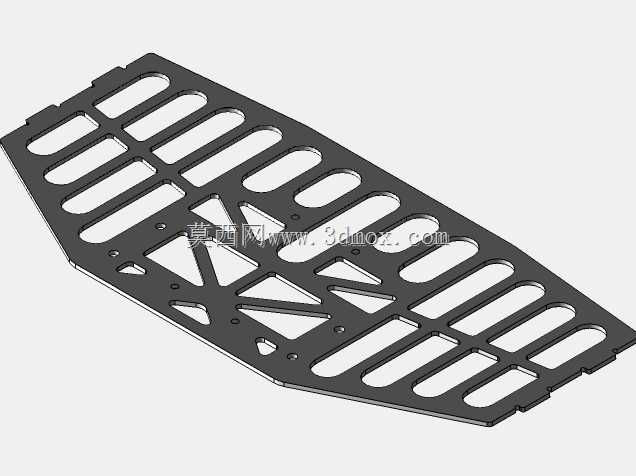

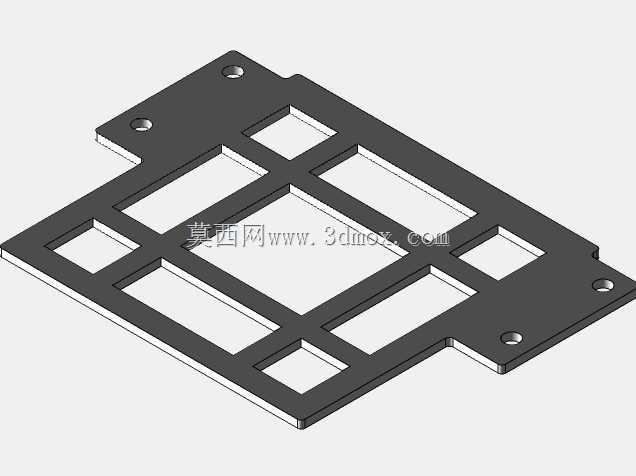

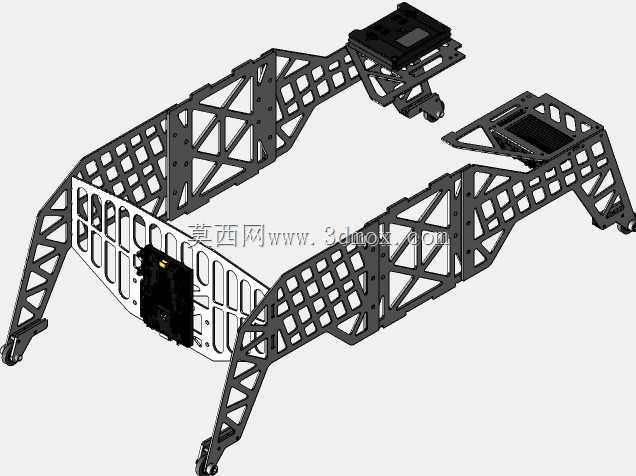

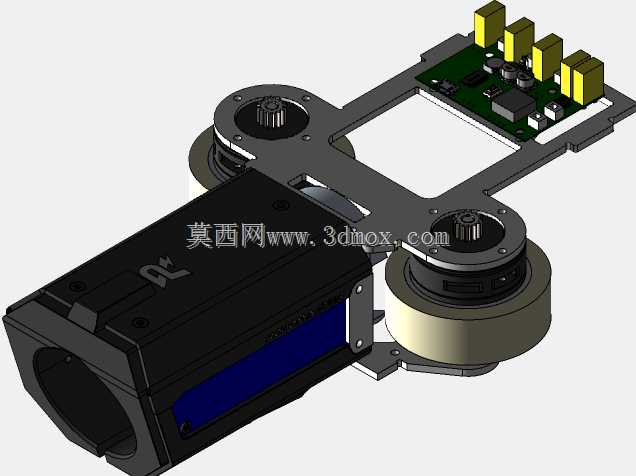

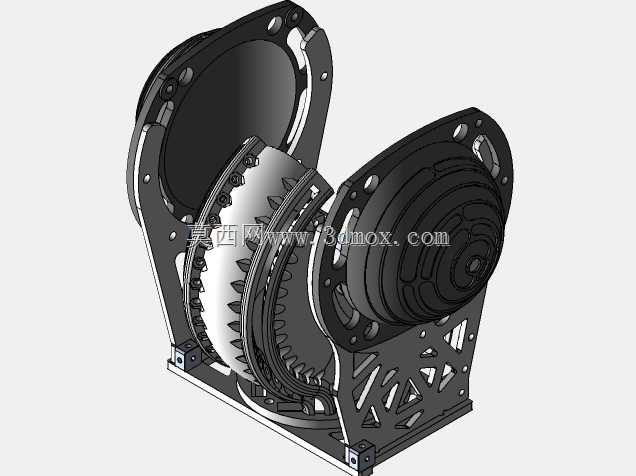

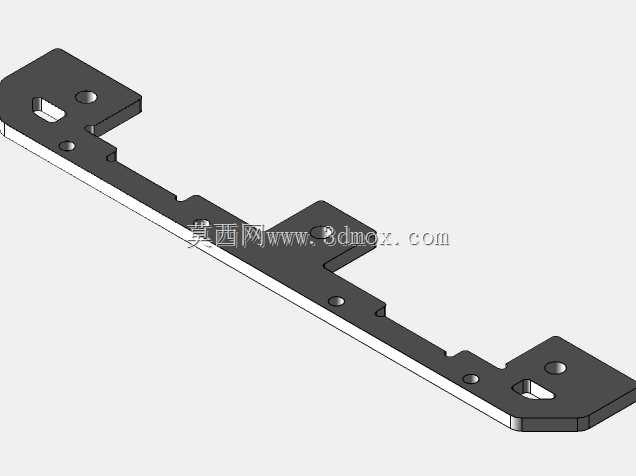

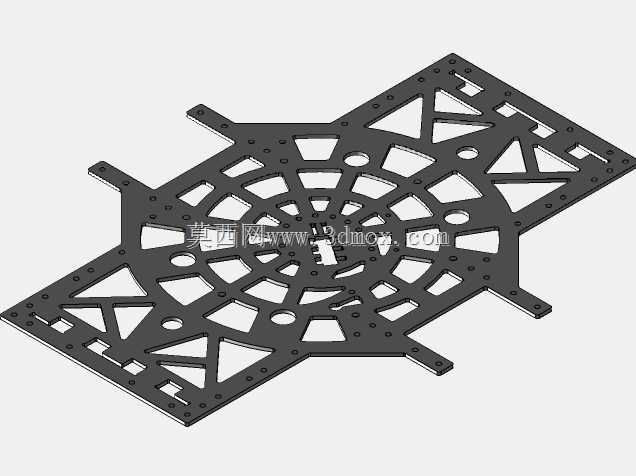

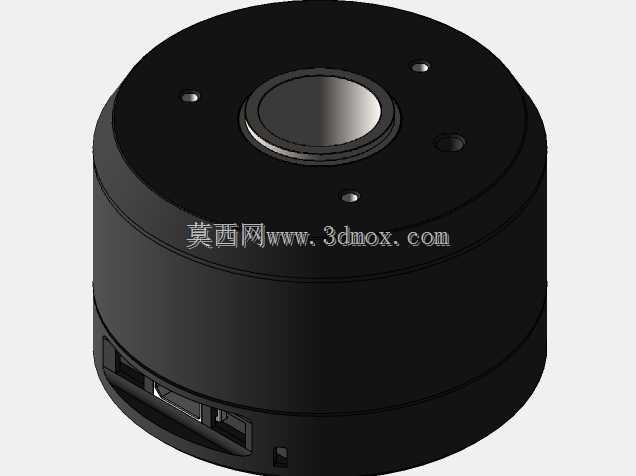

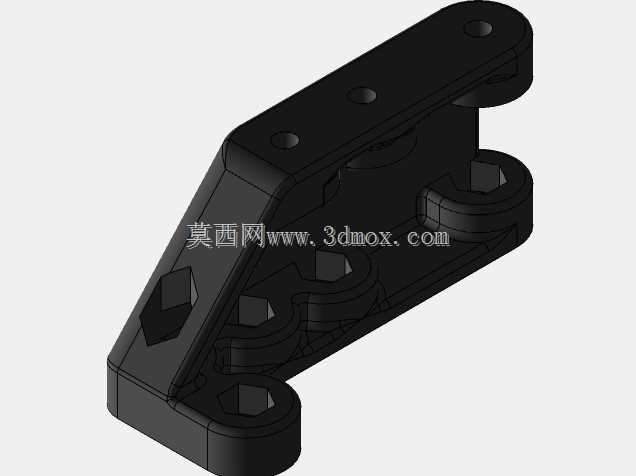

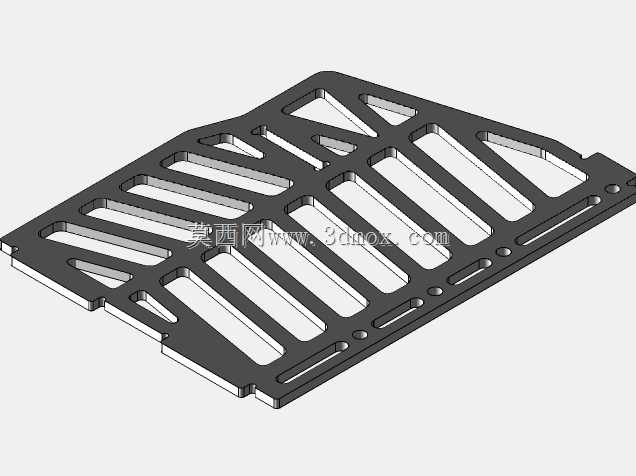

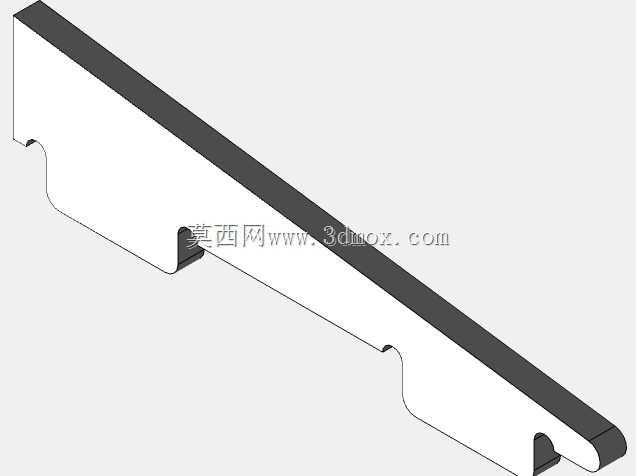

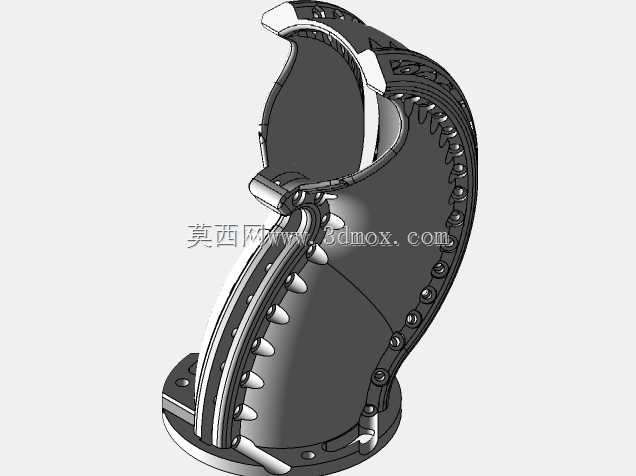

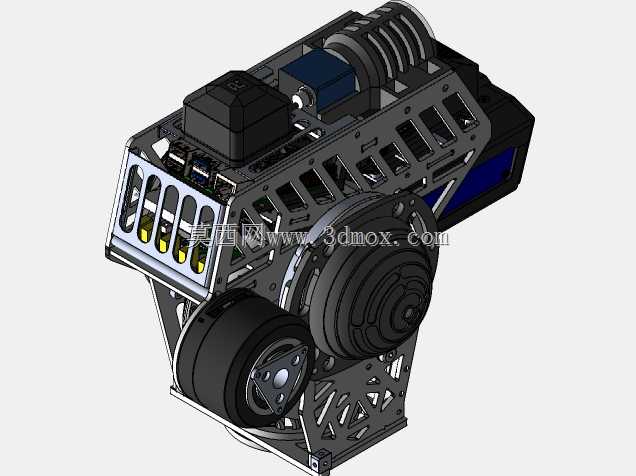

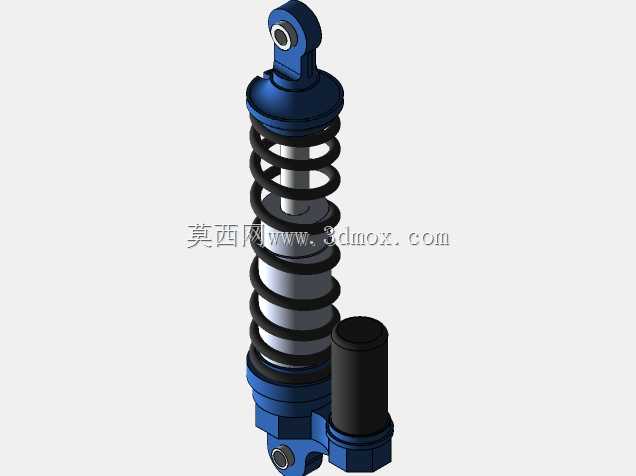

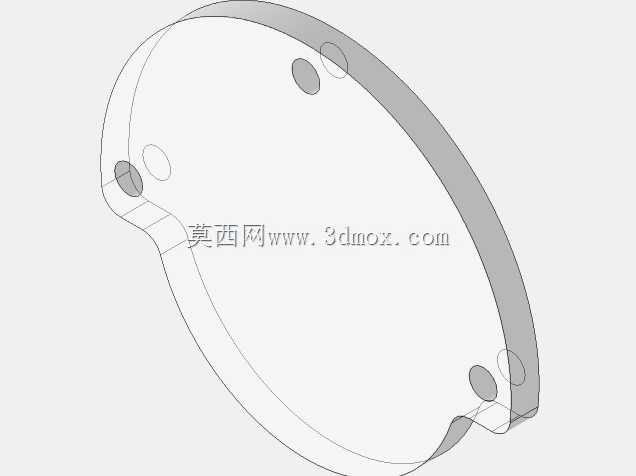

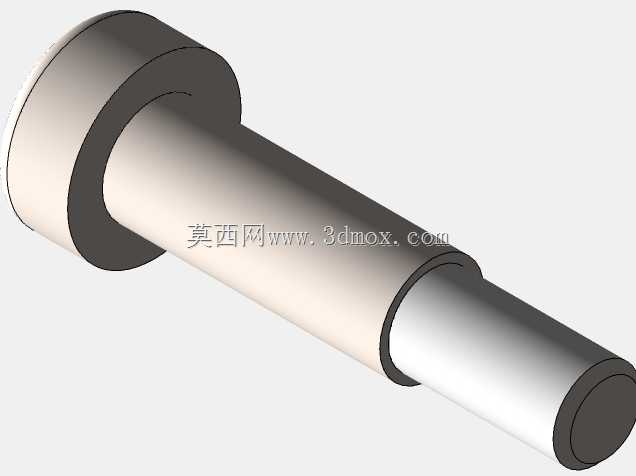

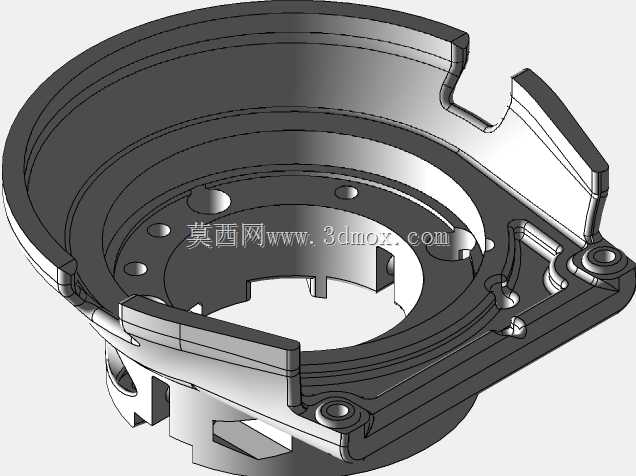

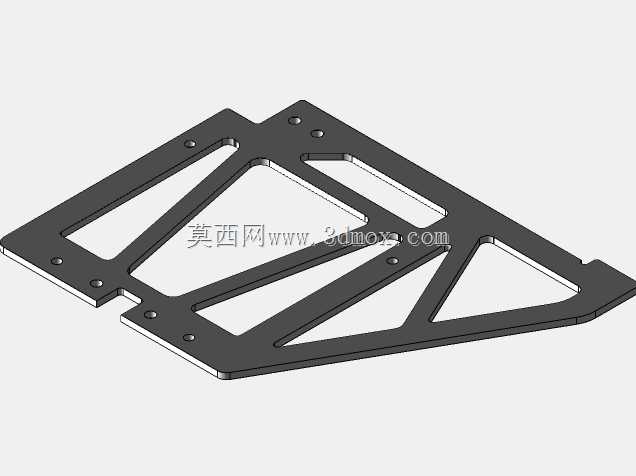

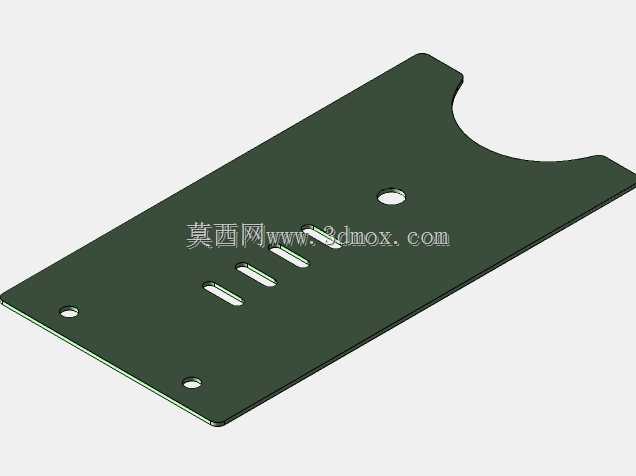

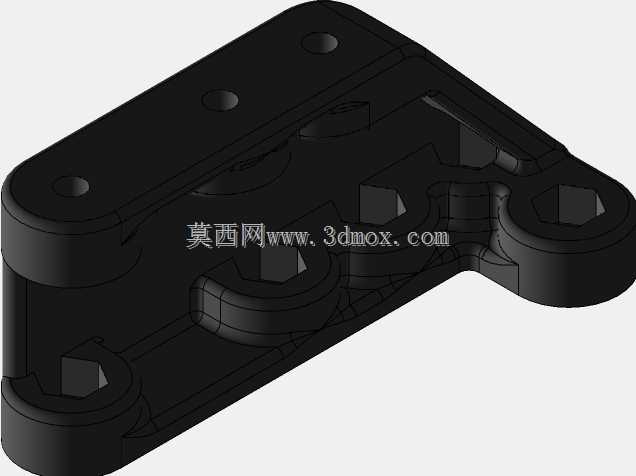

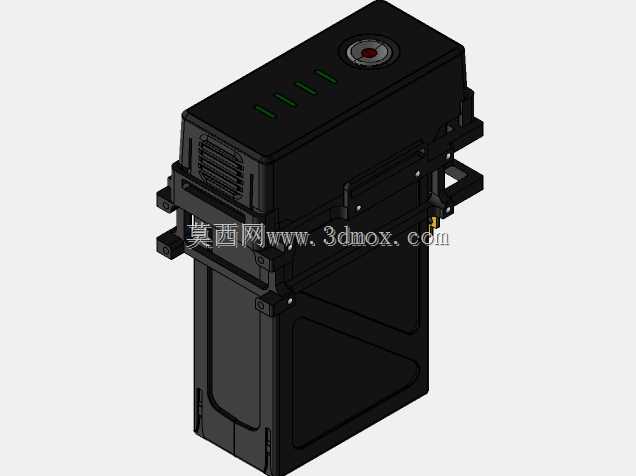

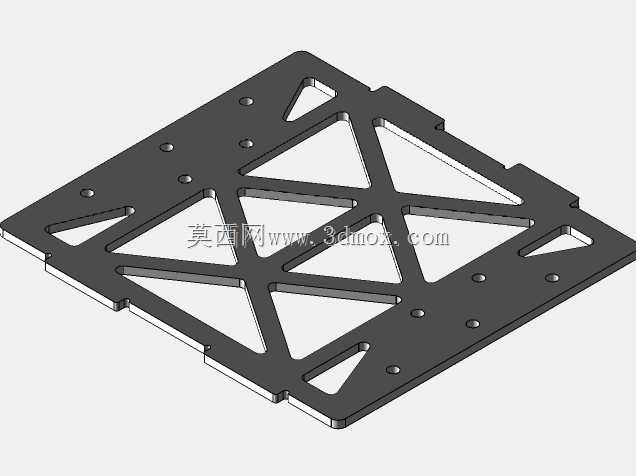

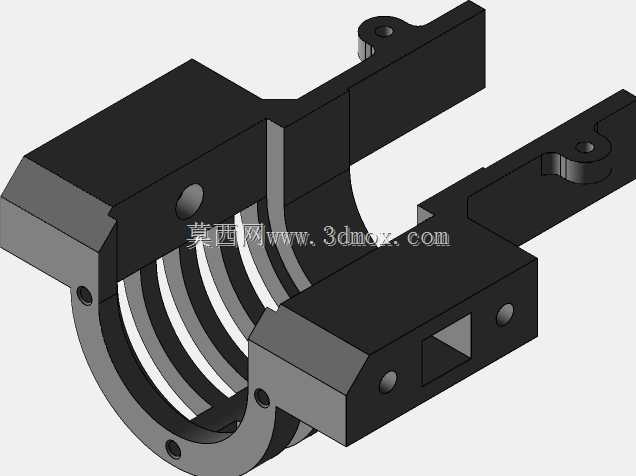

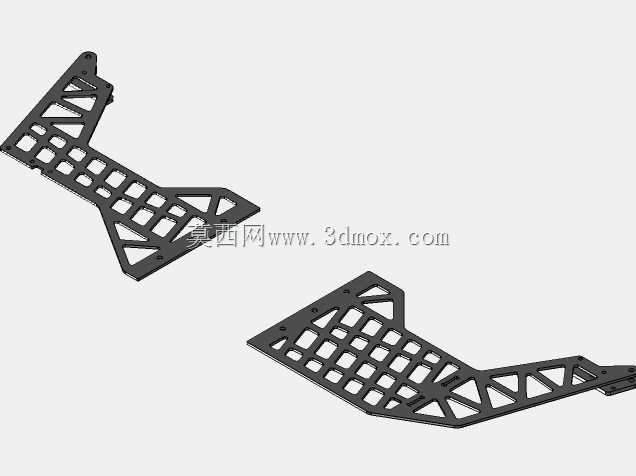

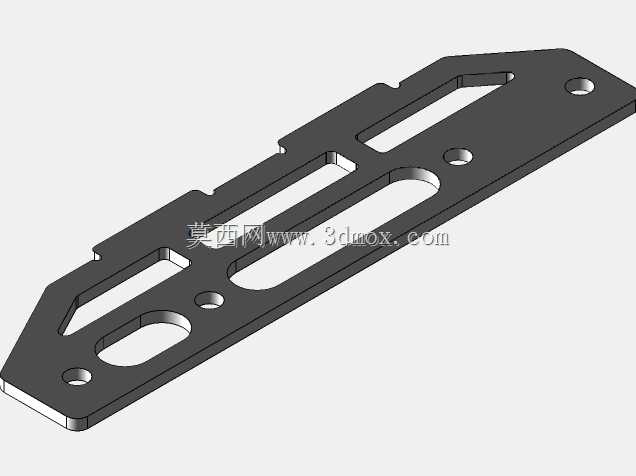

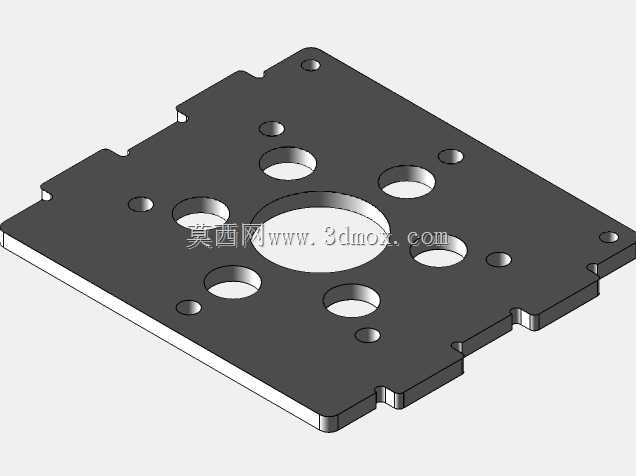

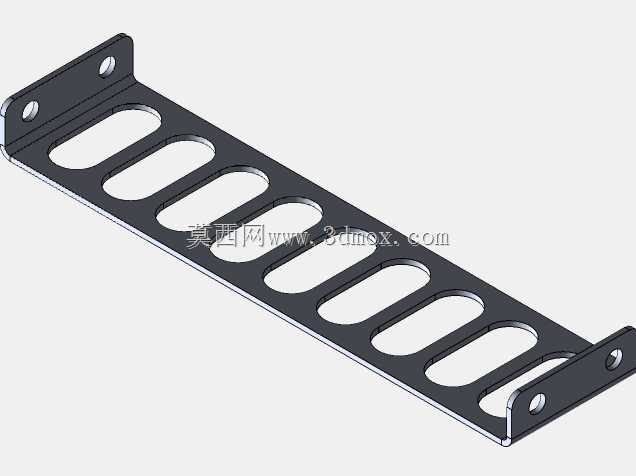

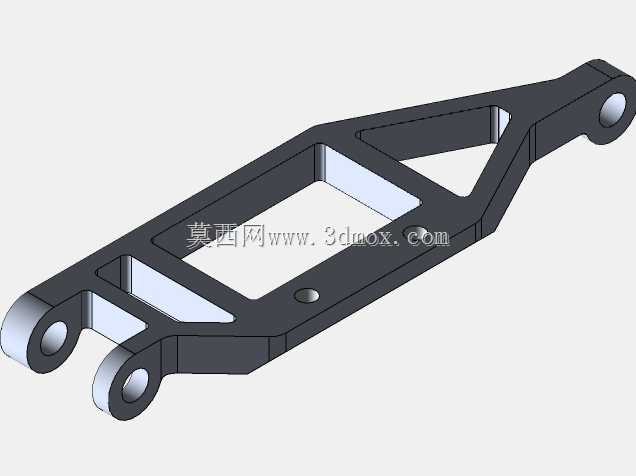

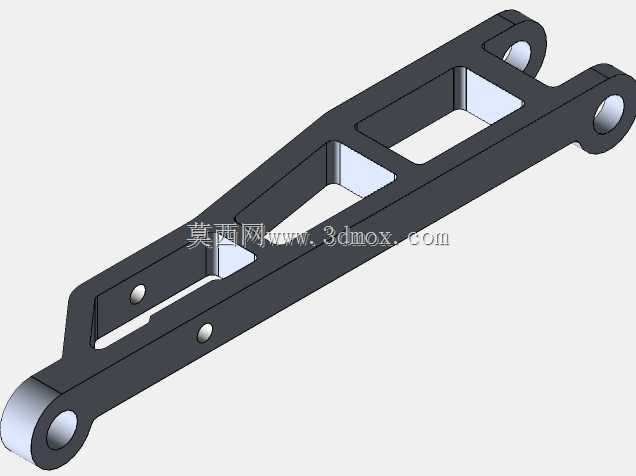

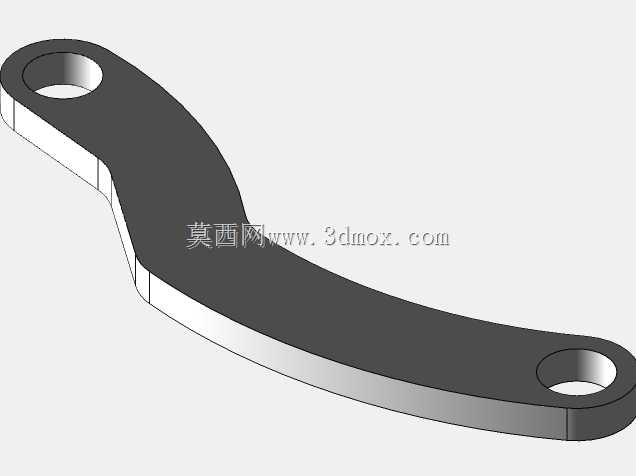

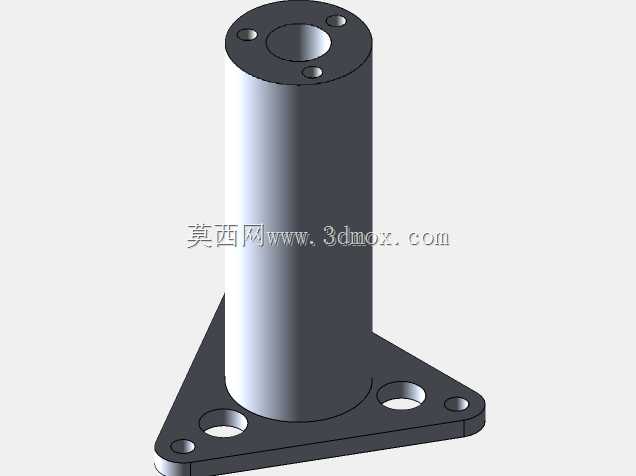

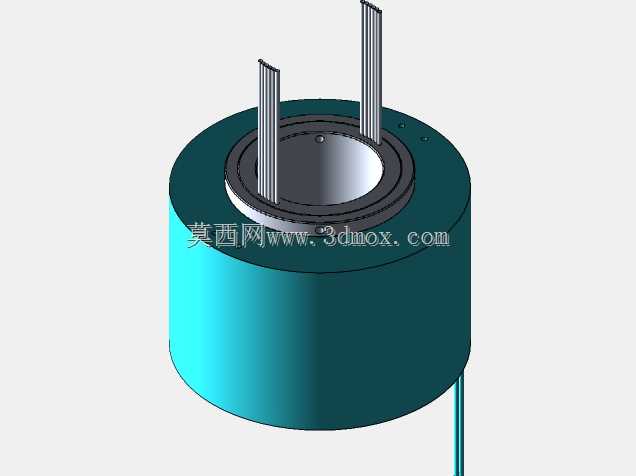

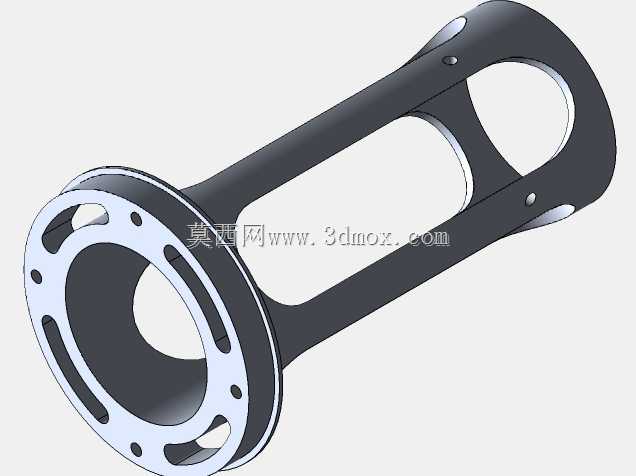

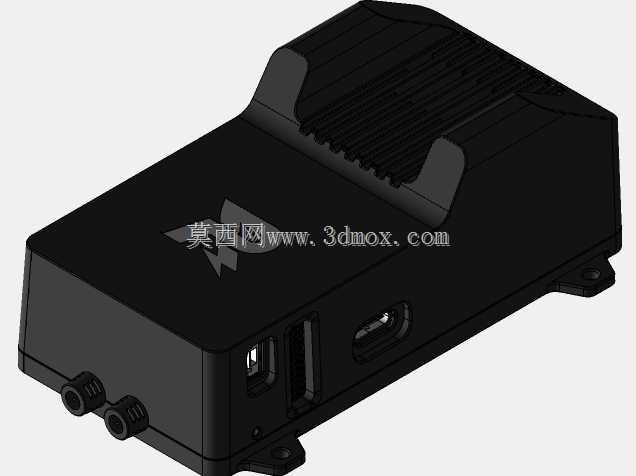

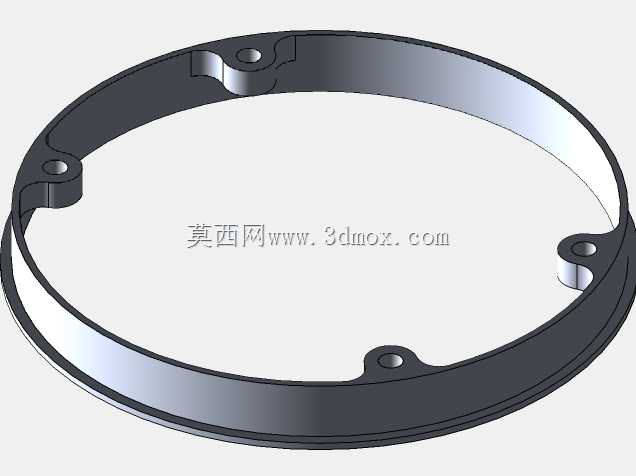

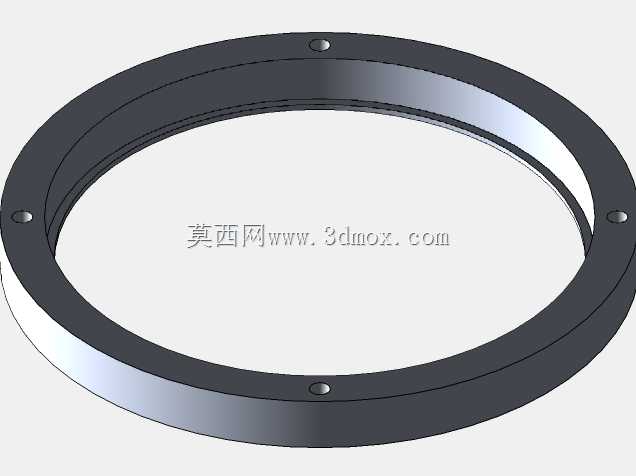

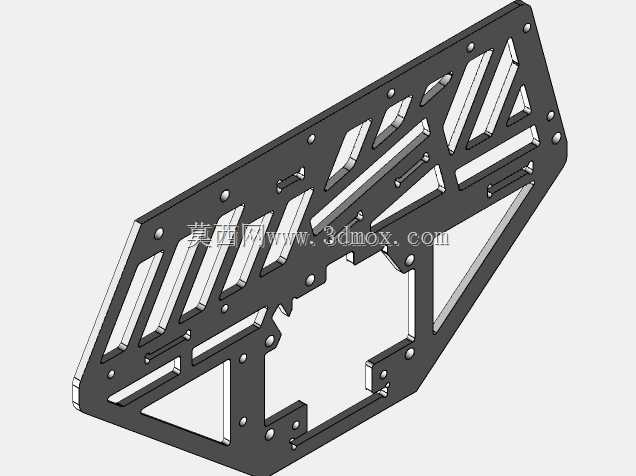

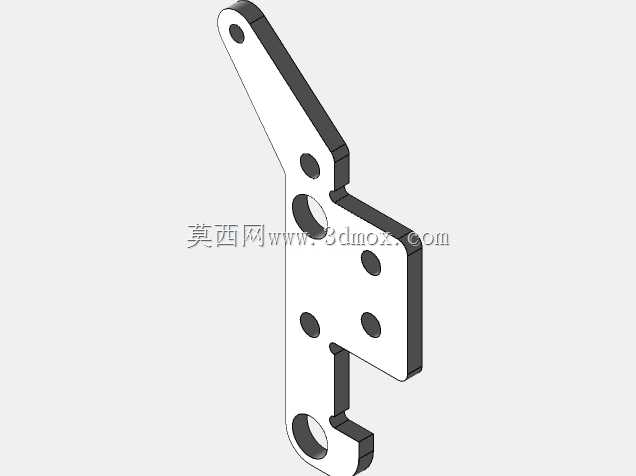

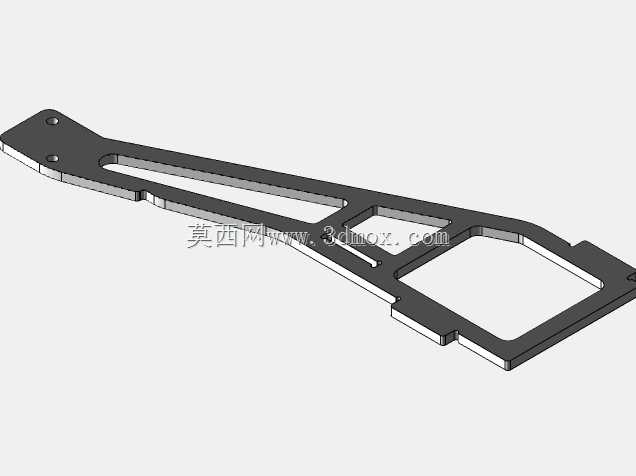

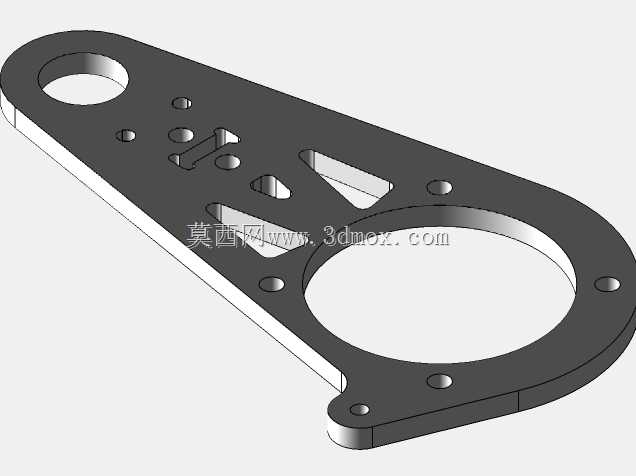

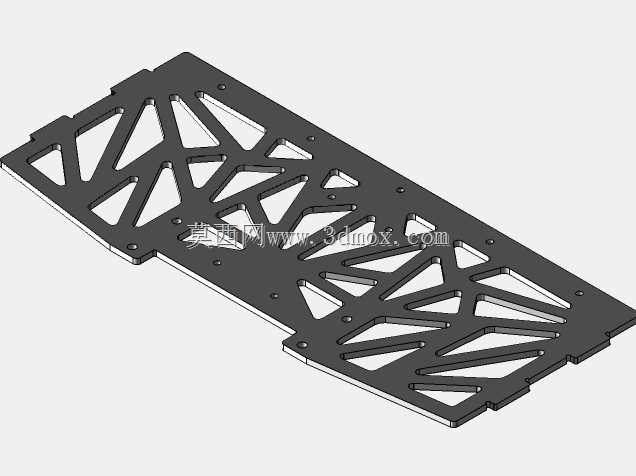

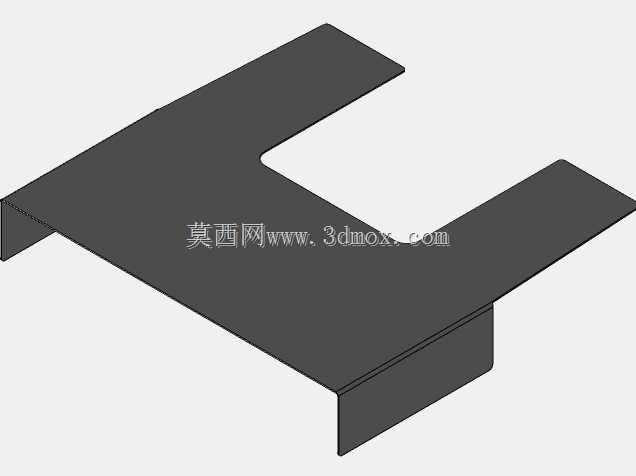

　　该结构件属于机器人钻削进给单元的核心承载安装部件，主要应用于竞技类机器人的钻头进给执行端，承担钻头进给动作的导向支撑、动力组件安装定位功能，在高速进给钻削作业中，需要承受钻头接触工件瞬间的轴向冲击载荷，同时保证进给轨迹的直线度偏差控制在极小范围内，避免钻削过程中出现偏孔、钻头崩损的问题。从结构设计逻辑来看，整体采用异形悬臂式布局，两端设置大直径同轴安装孔，用于铰接固定在机器人主体的旋转支座上，实现整个进给单元的俯仰角度调整，孔位的同轴度公差在设计时严格控制在0.02mm以内，避免铰接转动时出现卡滞、旷量问题。板身沿进给受力方向做了等强度轮廓优化，去除非受力区域的多余材料，在保证整体结构刚度的前提下尽可能降低零件自重，

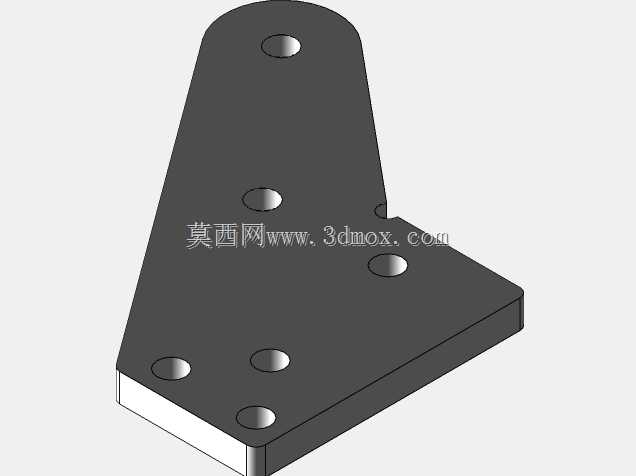

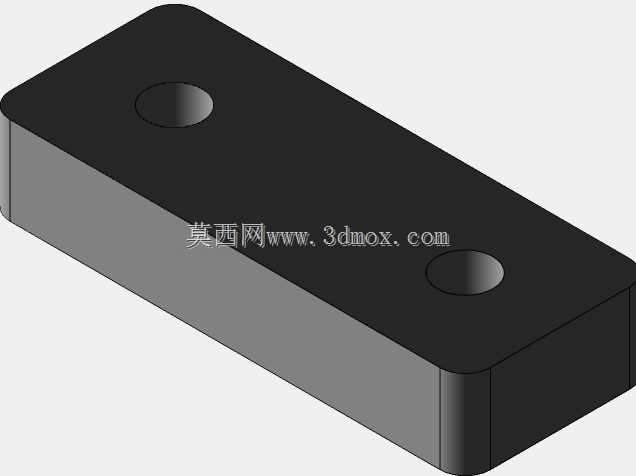

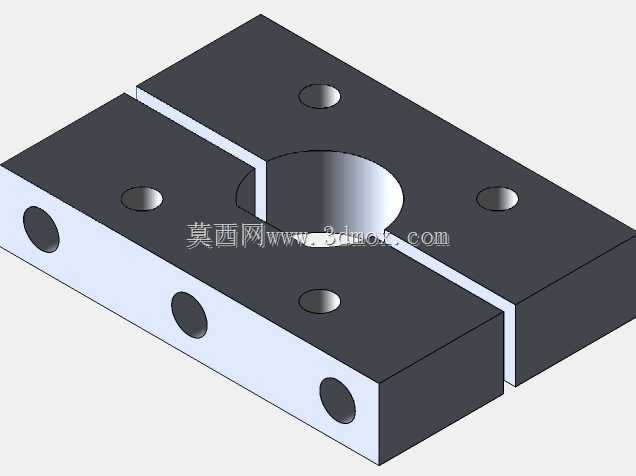

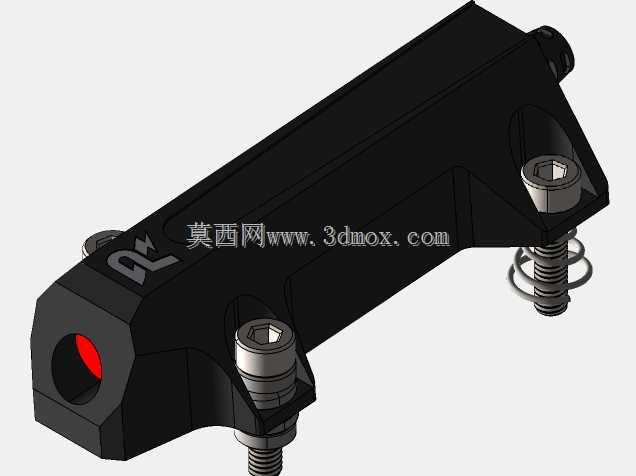

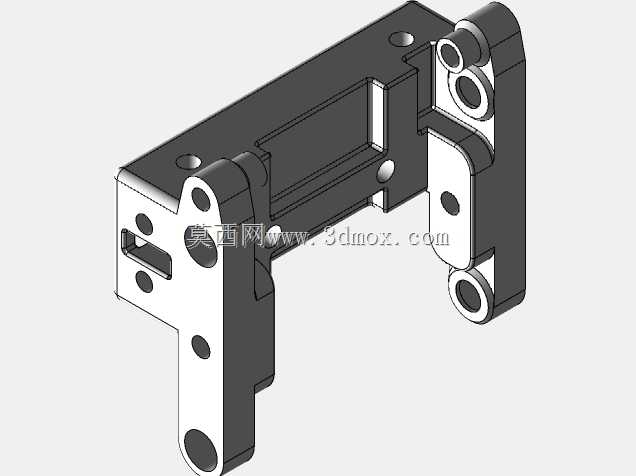

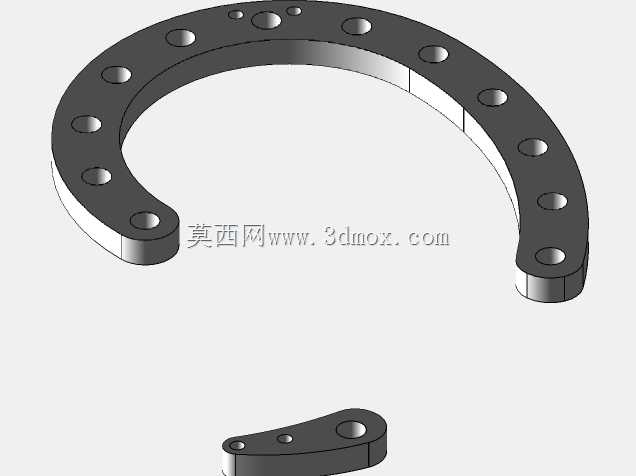

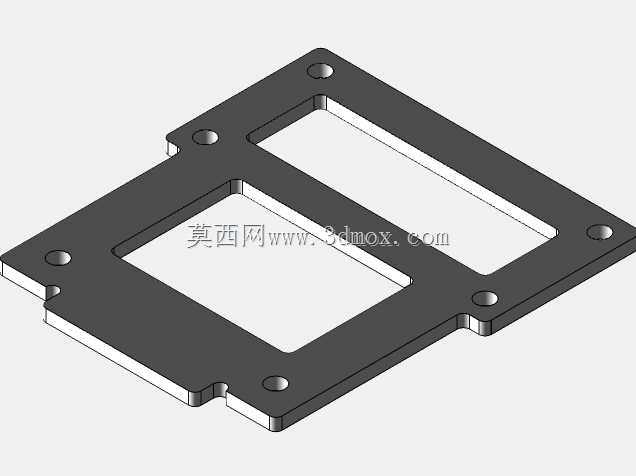

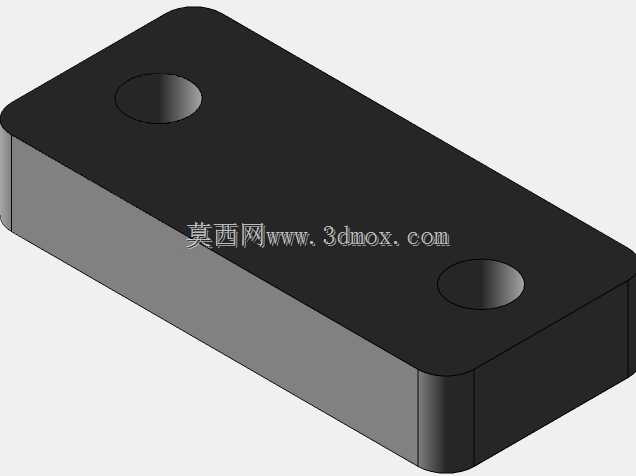

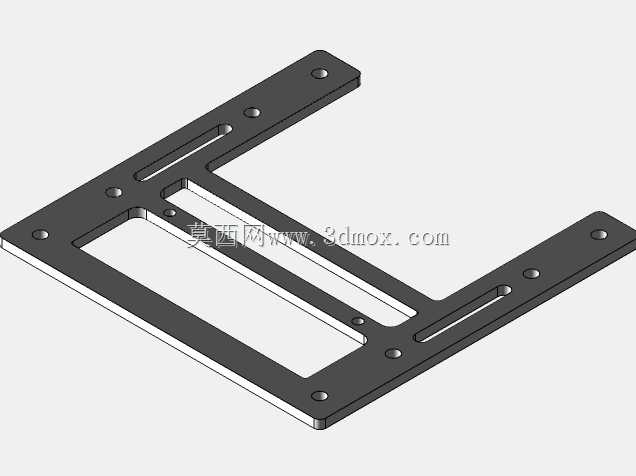

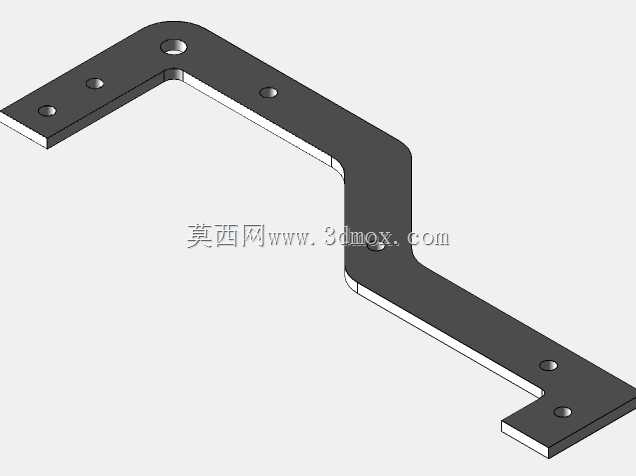

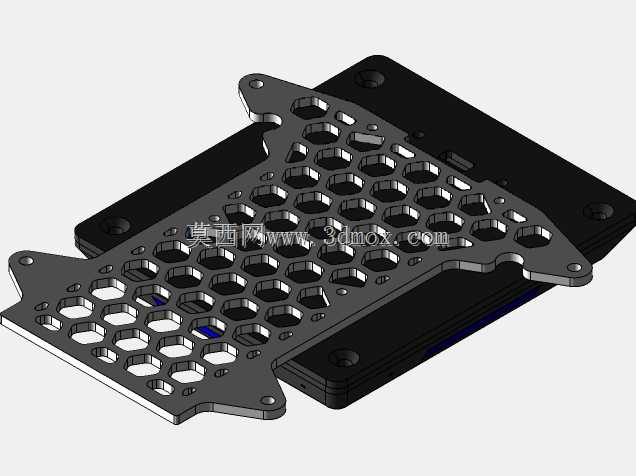

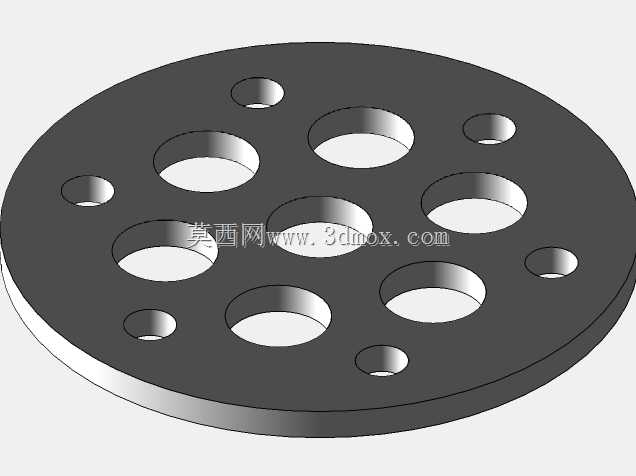

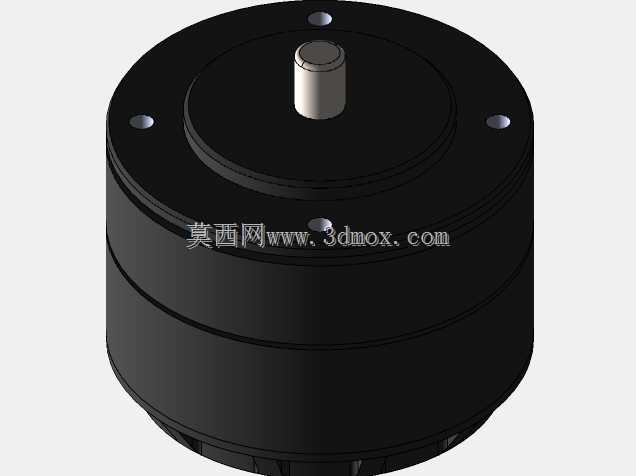

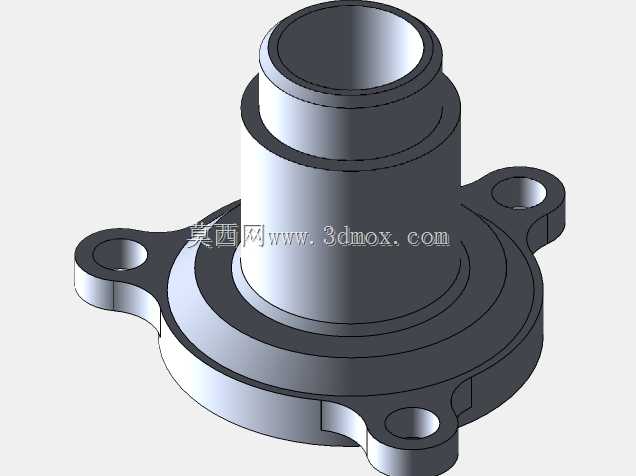

　　适配竞技机器人对负载重量的严苛要求，板体上分布的多个小直径沉孔，分别用于固定进给导轨、驱动电机安装座、钻头夹持组件以及行程检测传感器，每个孔位的位置度都匹配对应安装件的定位基准，装配时无需额外配钻即可完成组件定位。零件的厚度方向做了局部加强处理，在钻头安装端的受力集中区域，通过增厚板体、设置过渡圆角的方式分散应力，避免高速进给时应力集中导致的结构变形，边缘位置全部做了倒角去毛刺处理，既避免装配时划伤操作人员，也减少零件边缘的应力集中点。从安装边界来看，两端铰接孔的中心距是整个部件安装的核心基准尺寸，装配时需要匹配机器人主体支座的孔位间距，板体的外轮廓在进给全行程范围内不会与周边的俯仰驱动结构、弹药传输结构产生运动干涉，

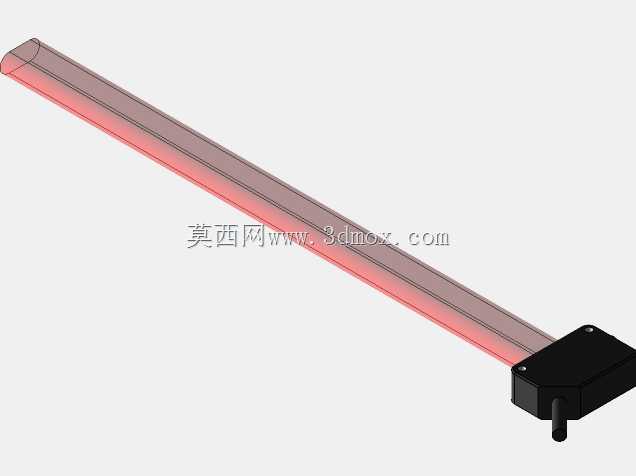

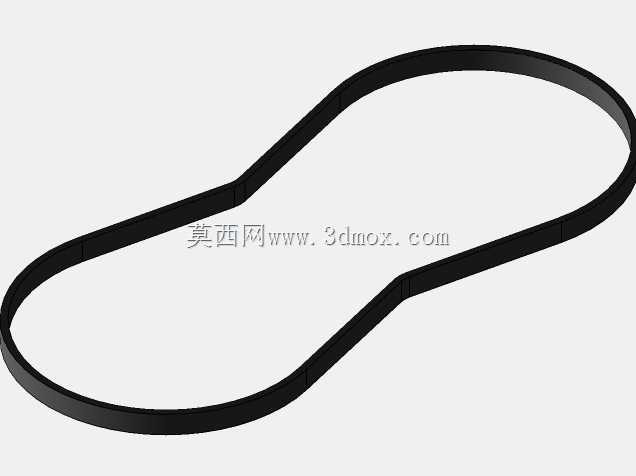

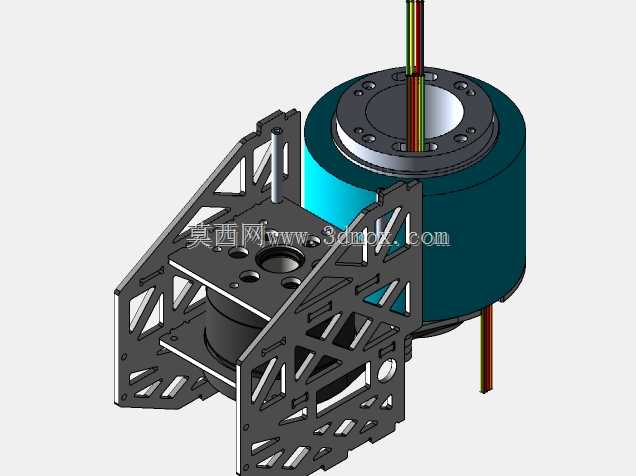

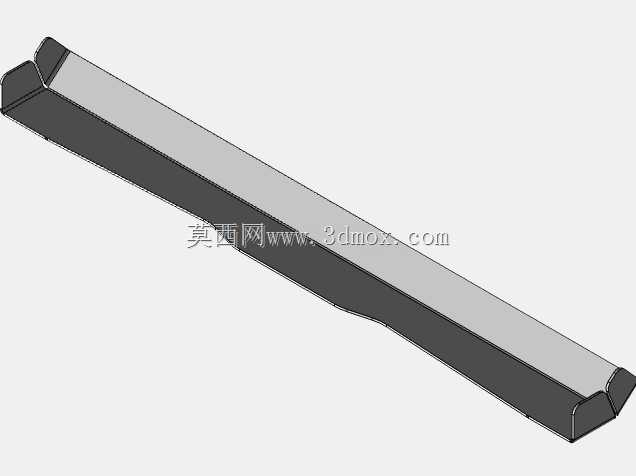

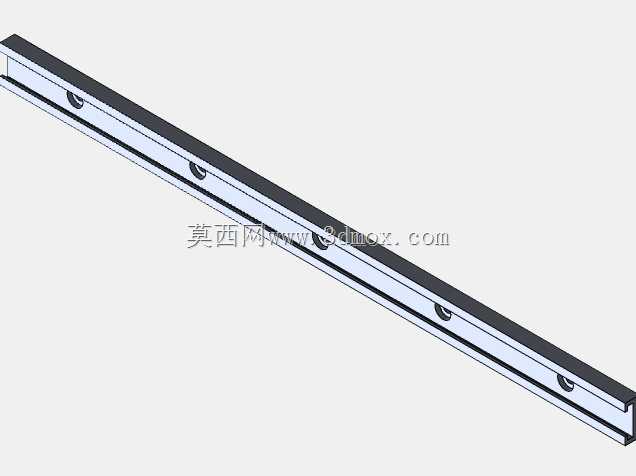

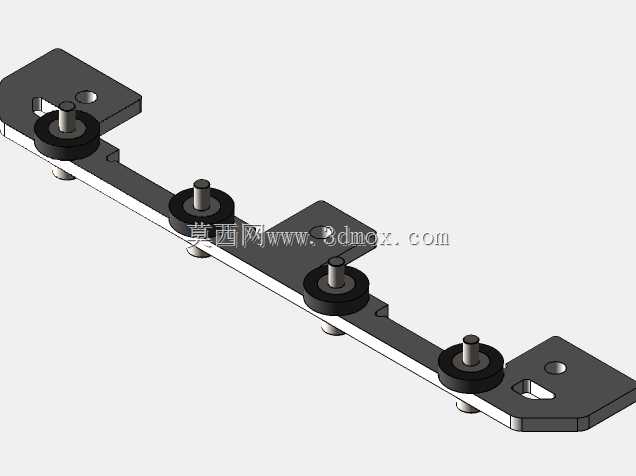

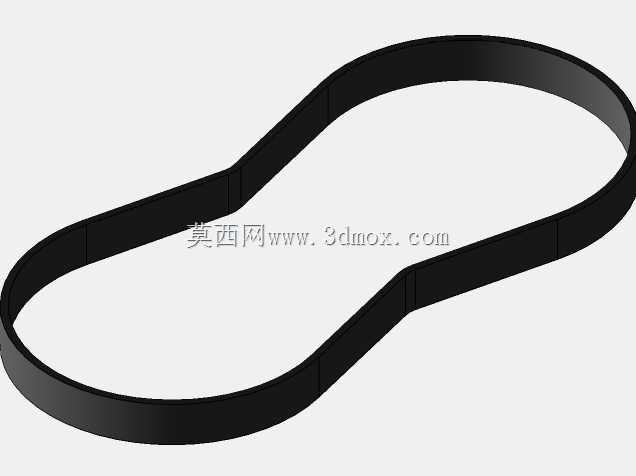

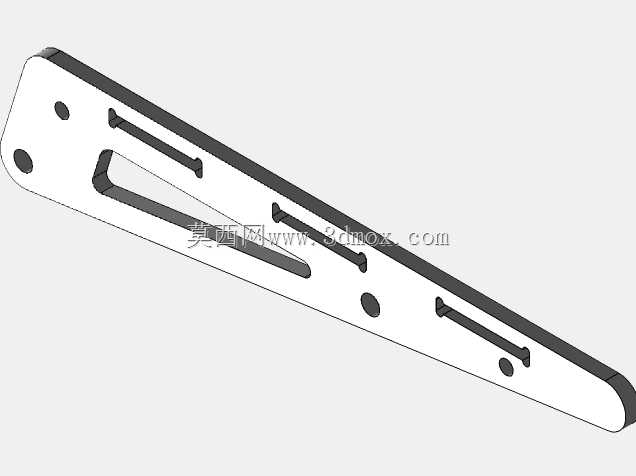

　　设计时已经预留了足够的安全间隙，即使在最大进给速度下出现小幅振动，也不会发生结构碰撞。在实际作业场景中，该部件作为进给机构的承载基体，驱动组件带动钻头沿板体上安装的直线导轨做轴向进给运动，板体自身的平面度直接影响导轨的安装精度，因此加工时需要保证安装导轨的基准面平面度公差不超过0.03mm，确保进给动作顺滑无卡顿。针对钻削过程中产生的振动，结构上的异形轮廓并非随意设计，而是通过拓扑优化得出的最优受力形态，能够将钻削产生的振动均匀分散到整个板体，避免局部共振影响钻削精度，同时板体上预留的传感器安装孔，可以直接安装到位检测开关，实时反馈钻头的进给极限位置，防止进给超程损坏钻头或者驱动组件。在组件装配环节，所有沉孔的深度都经过精准设计，

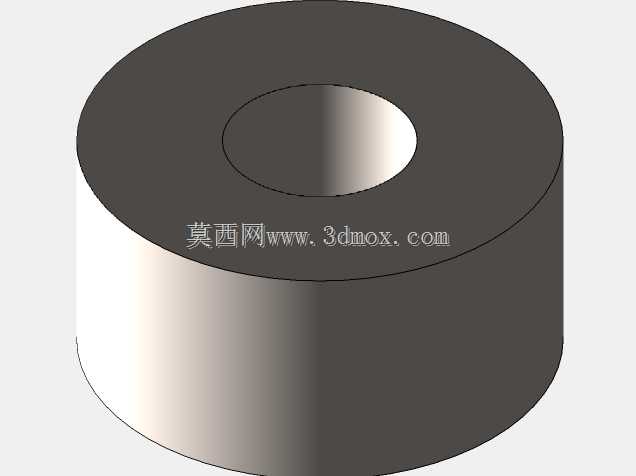

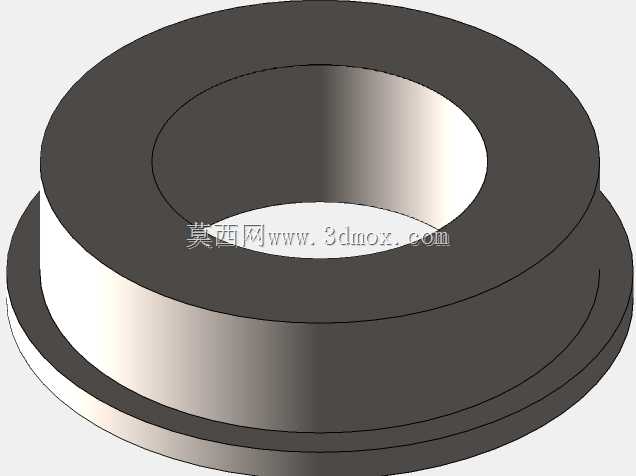

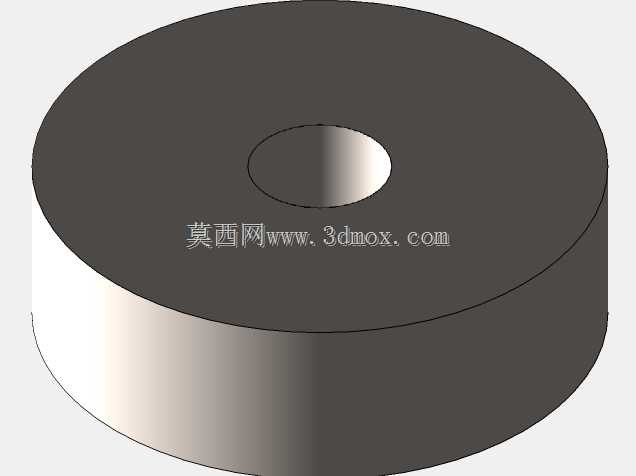

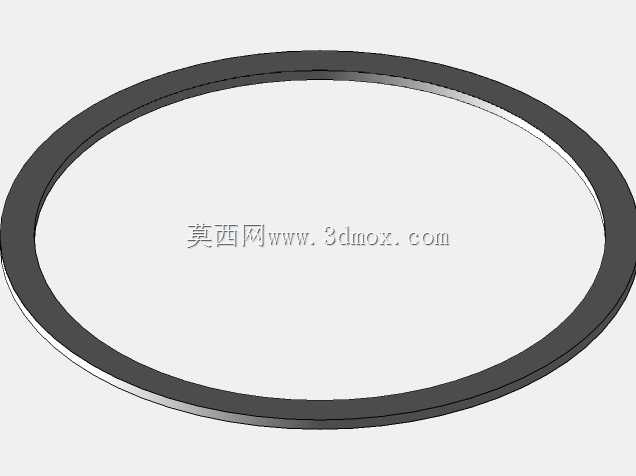

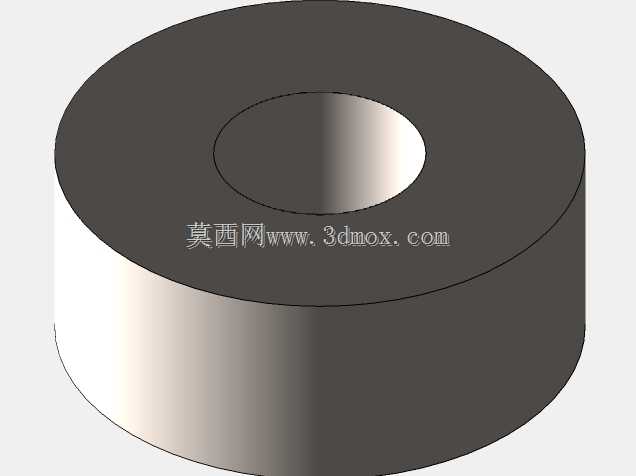

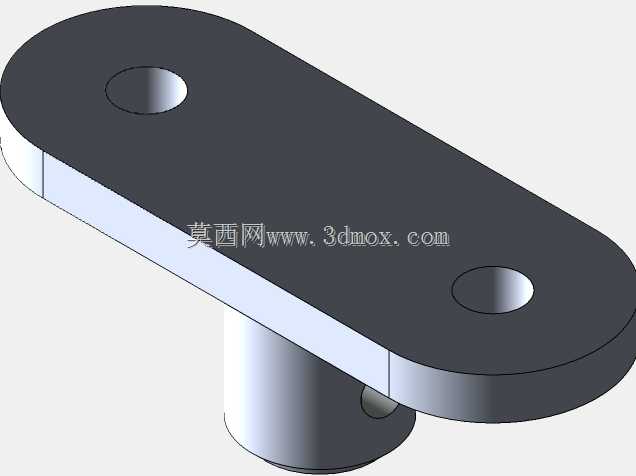

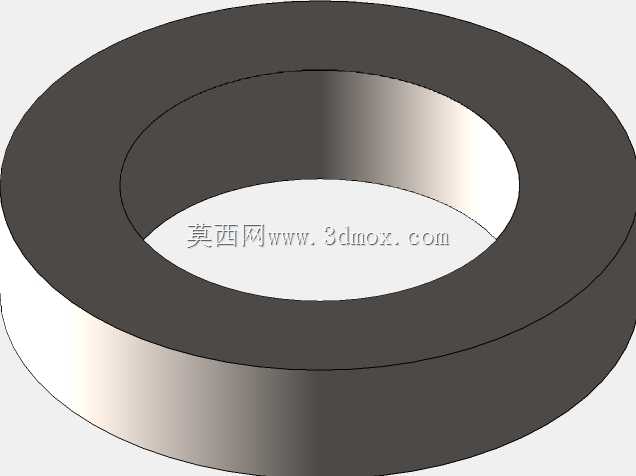

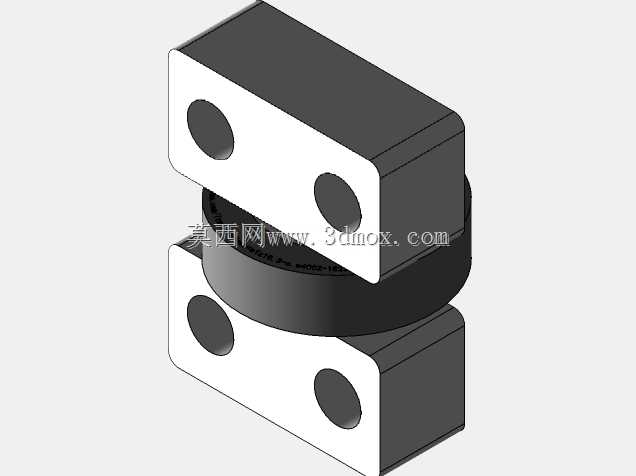

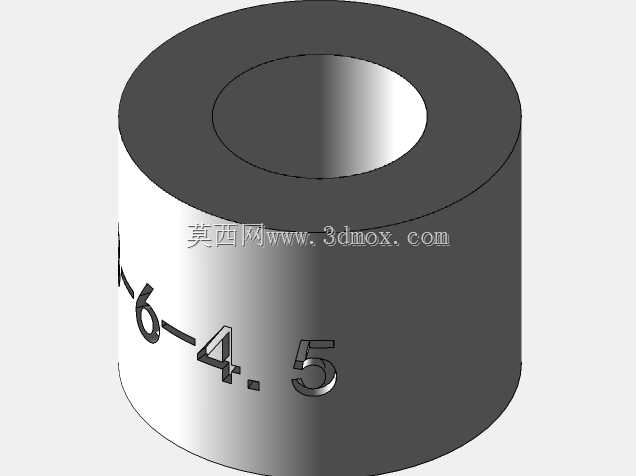

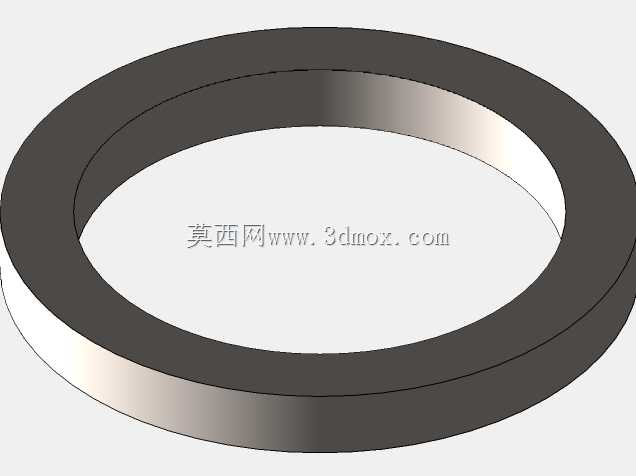

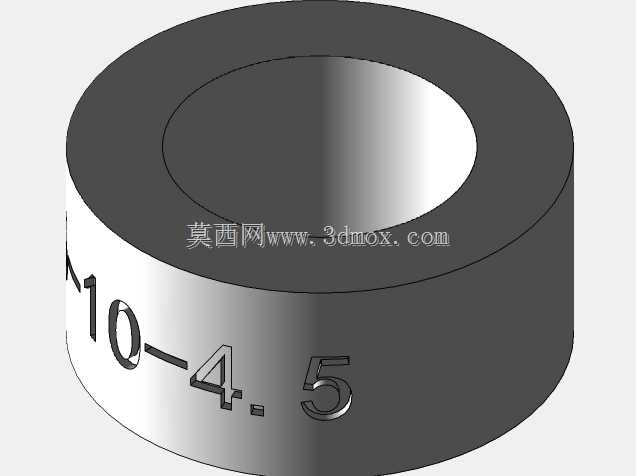

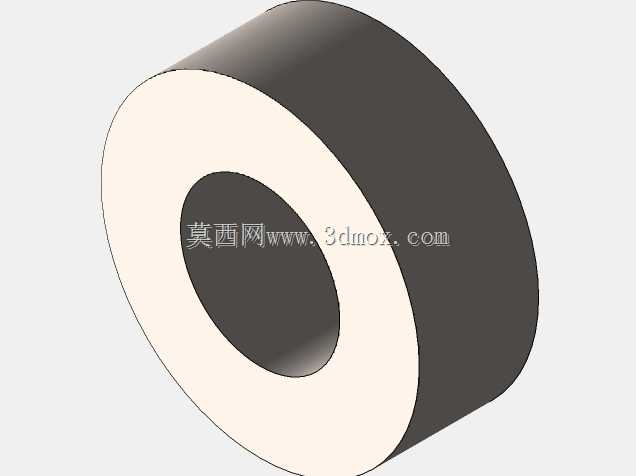

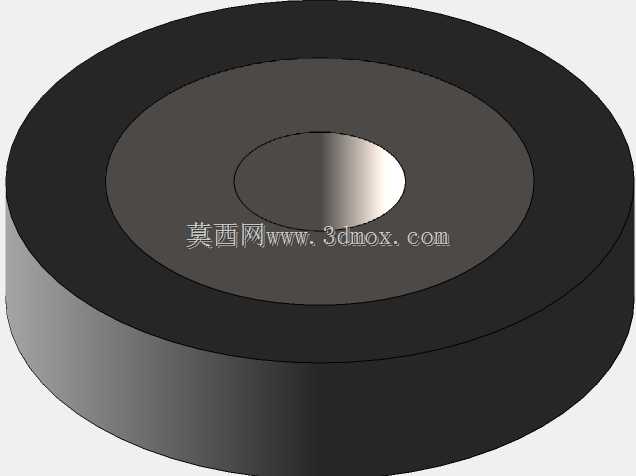

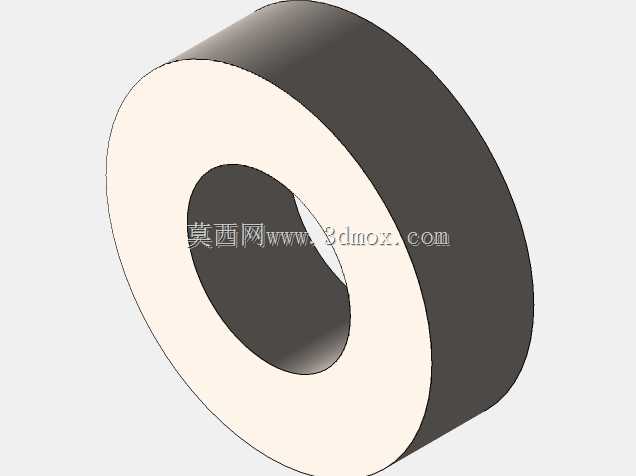

　　装配后固定螺丝的端面不会高出板体表面，避免突出的螺丝头与周边运动部件产生剐蹭，铰接孔内可以配套镶嵌自润滑轴承，减少铰接转动时的磨损，延长部件的使用寿命，即使在高频次俯仰动作、反复冲击的竞赛场景下，也能保持稳定的结构精度。
