RoboMaster2021武科工程竞技机器人结构

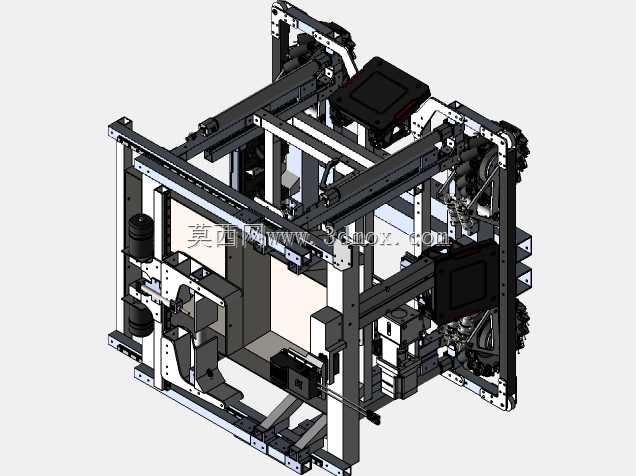

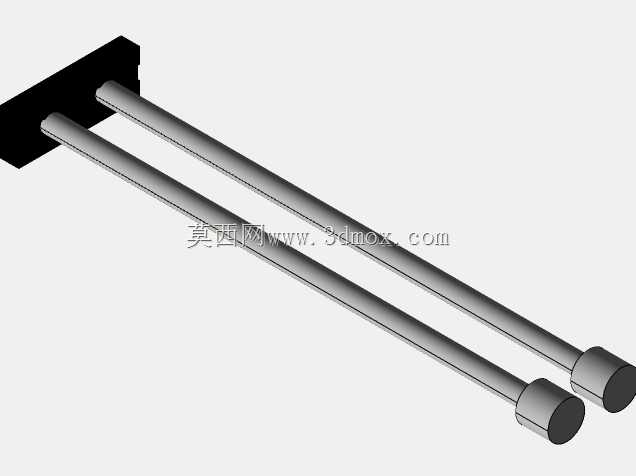

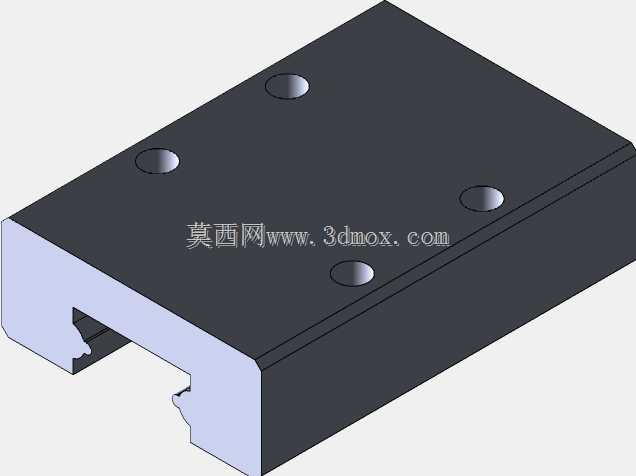

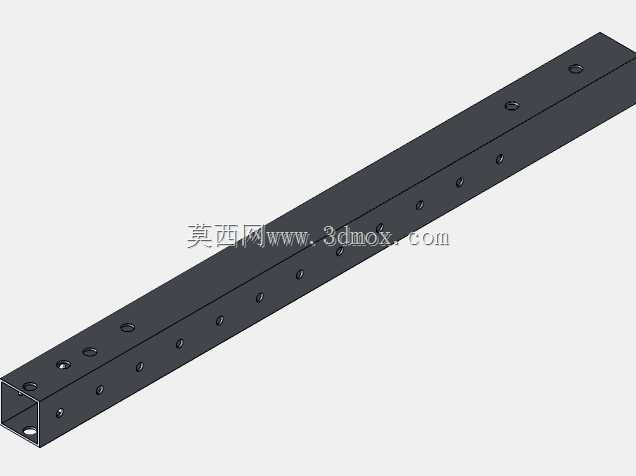

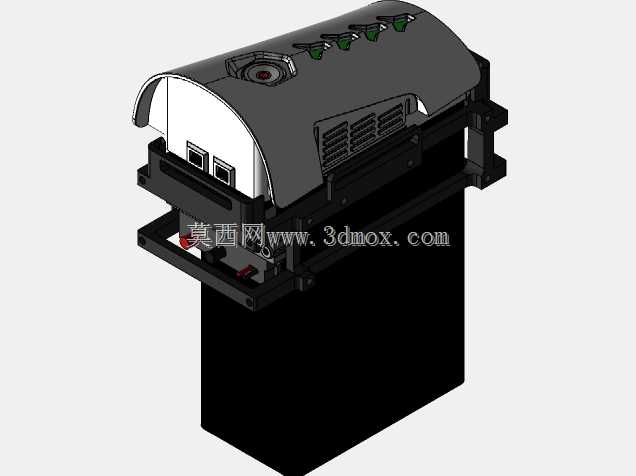

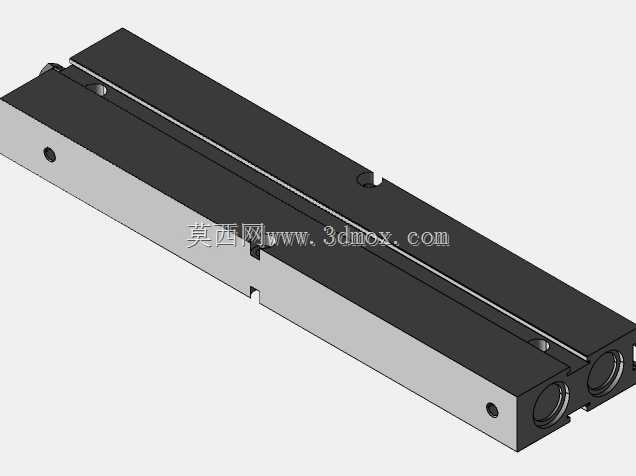

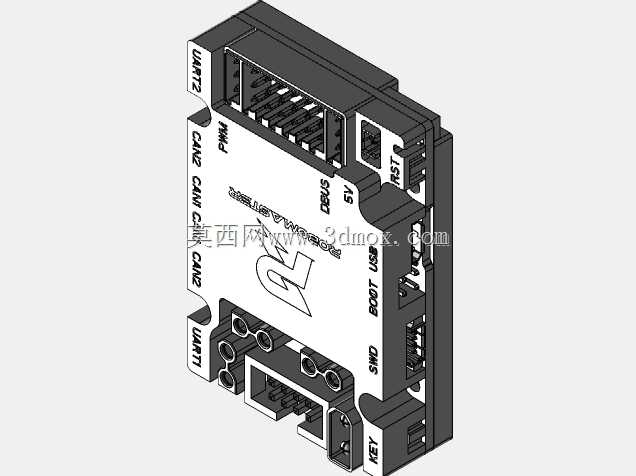

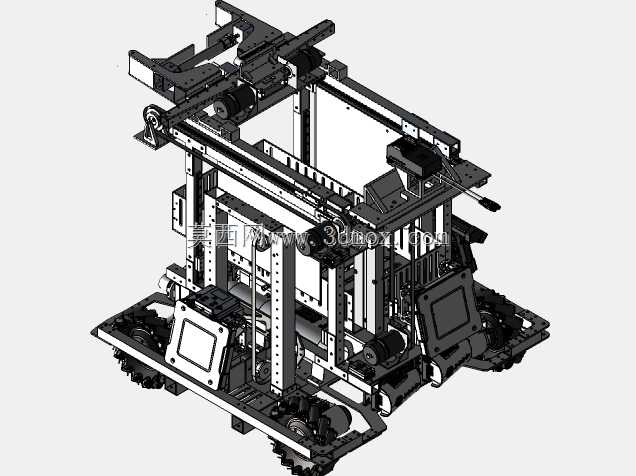

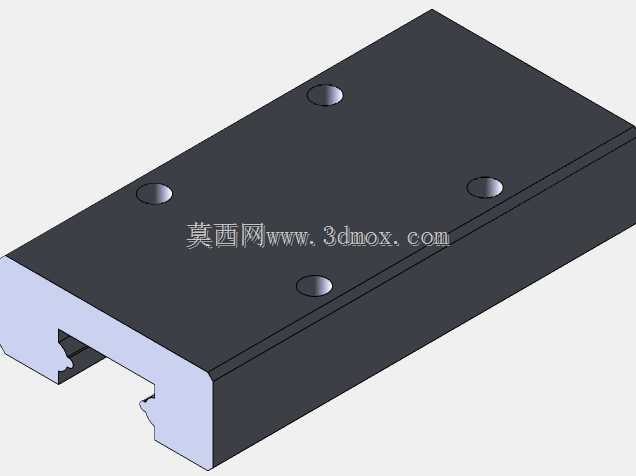

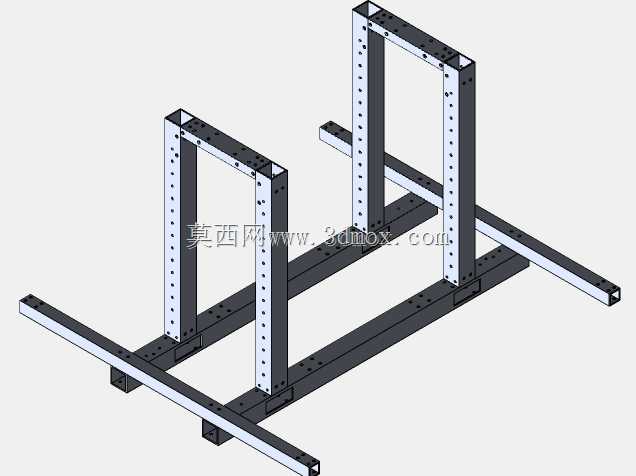

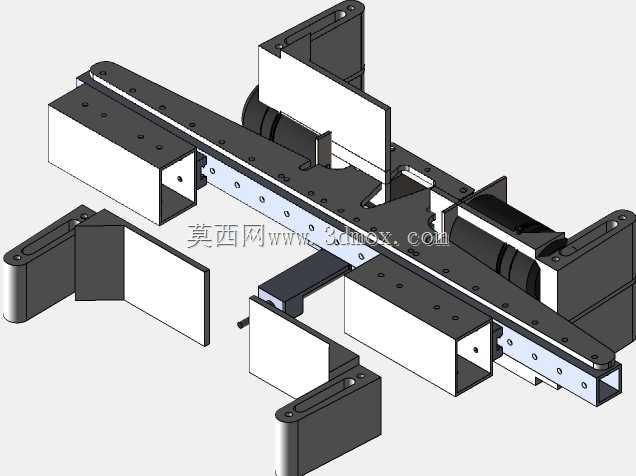

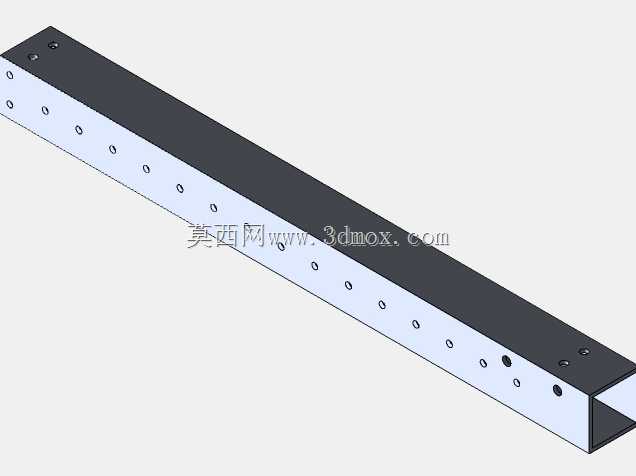

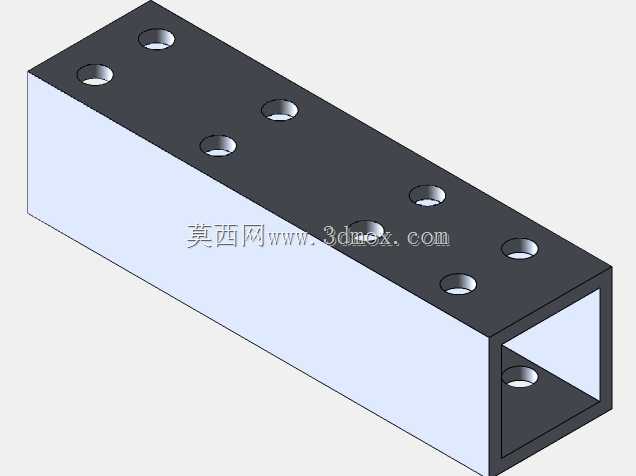

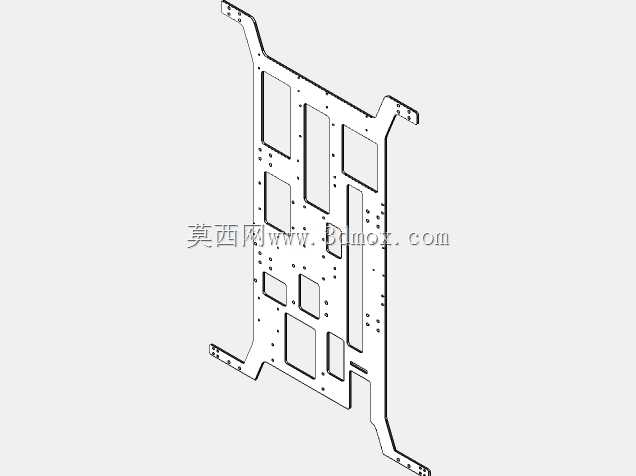

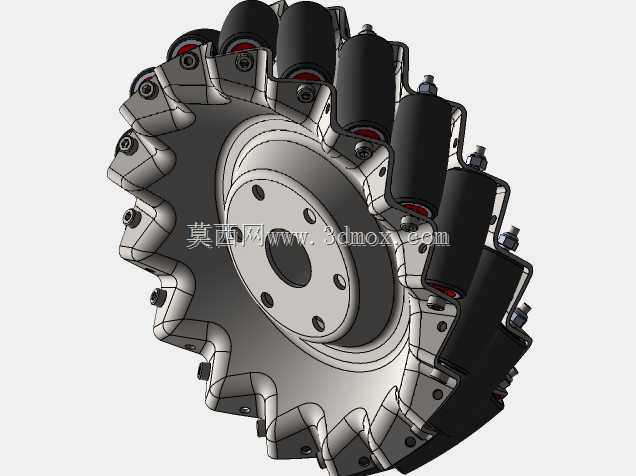

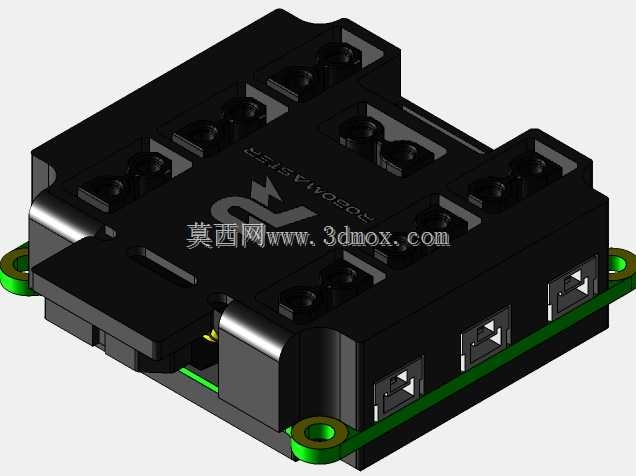

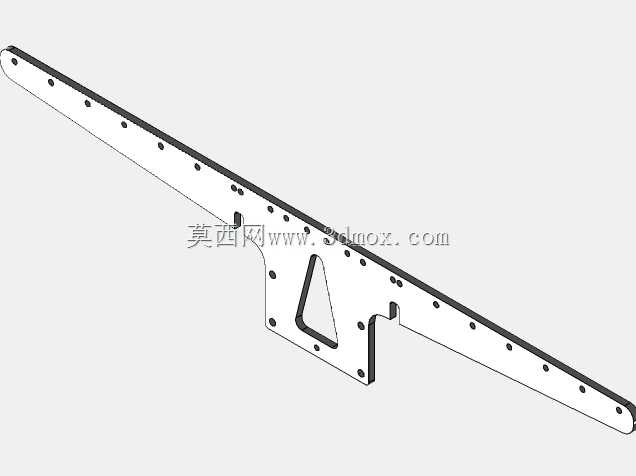

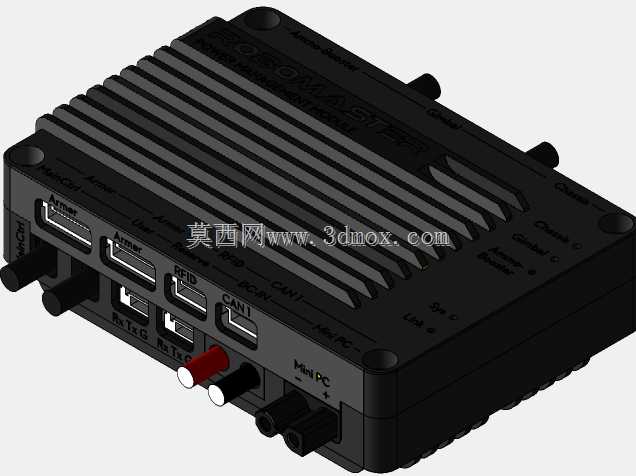

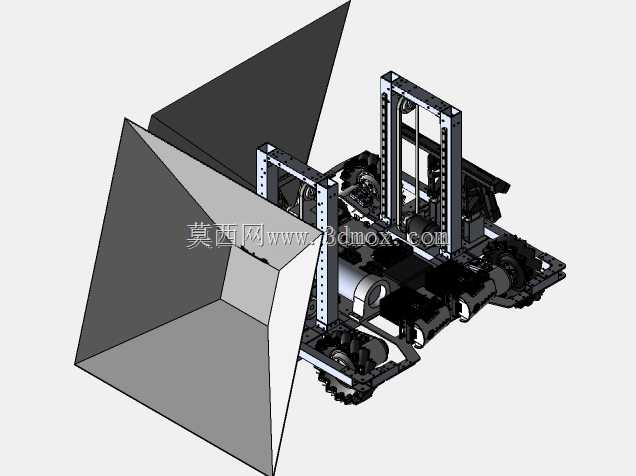

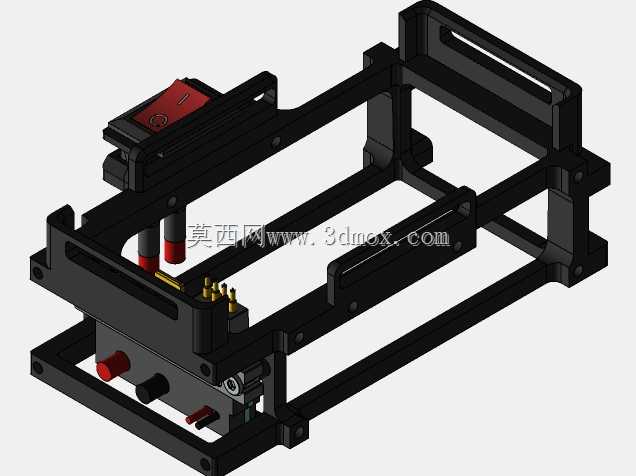

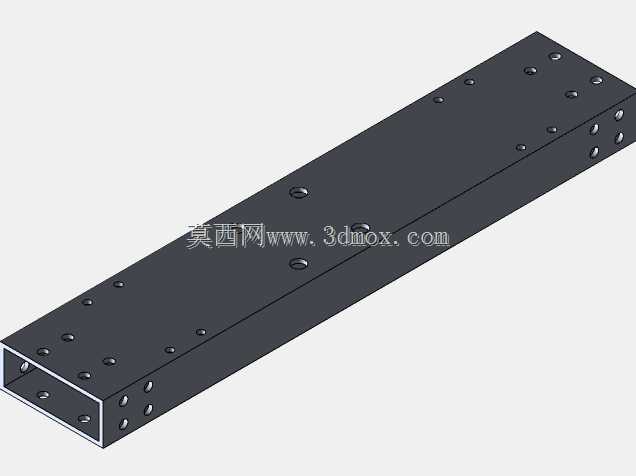

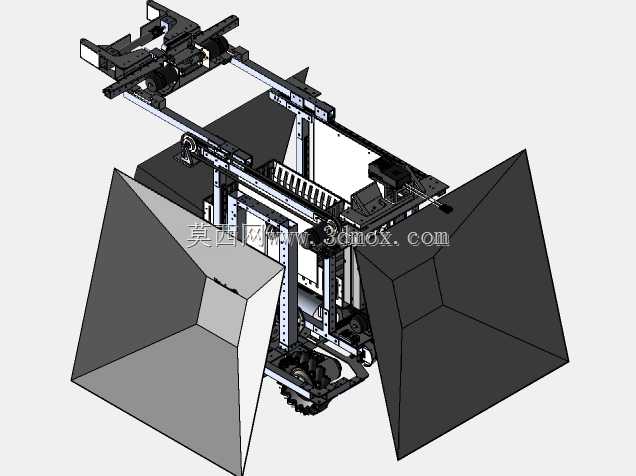

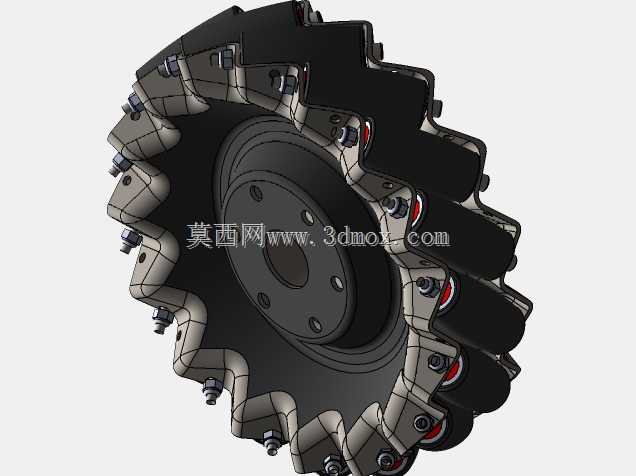

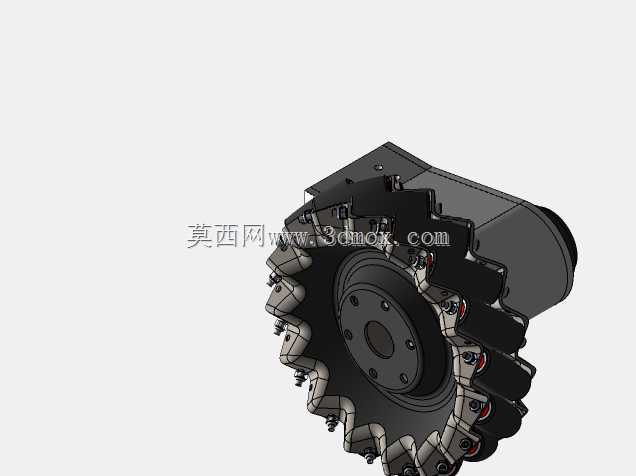

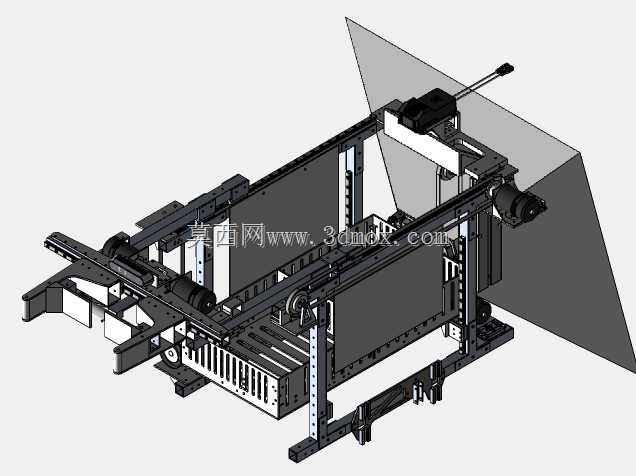

　　这套RoboMaster赛事用工程机器人结构，核心服务于高校机甲对抗赛事的实战场景，承担赛场内弹药补给、障碍清除、友方救援、据点抢占这类核心战术任务，整套结构的设计完全围绕赛事规则下的功能优先级展开，没有冗余的装饰性结构。从整体布局来看，底盘采用多层框架式铝型材搭建，预留了足够的轮系安装空间，麦轮的安装座做了加厚处理，应对对抗过程中的高速冲撞、急停转向带来的冲击载荷，底盘下层预留了电池、电调、主控模块的安装位，走线槽沿着型材内侧布置，避免运动过程中线路被拉扯、剐蹭。上层功能区做了模块化分区，抬升机构采用双导轨同步带传动，行程覆盖赛事要求的弹药箱取放高度，末端的夹爪做了自适应开口设计，既能抓取标准尺寸的弹药箱，

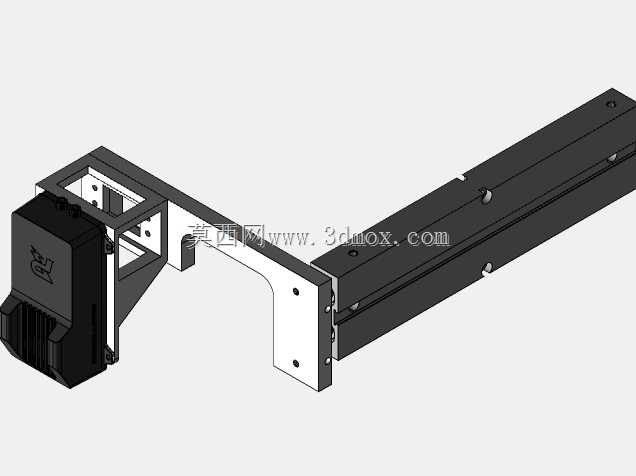

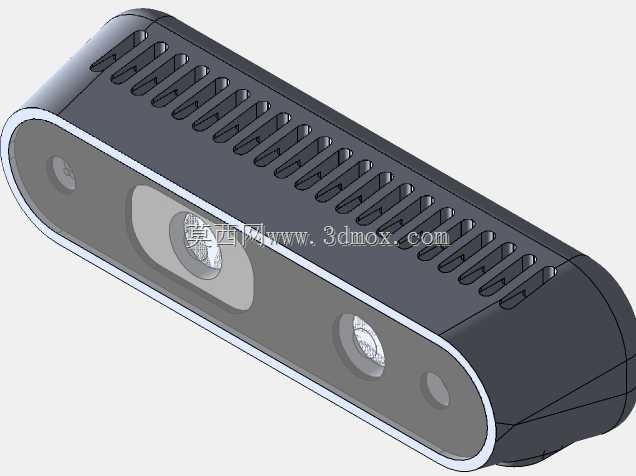

　　也能适配不同尺寸的障碍块，夹爪的开合采用舵机驱动，配合限位开关实现到位检测，不会出现夹取过紧损坏物料或者过松脱落的问题。机身中部的回转支撑结构承担上部云台的载荷，回转支承的安装面做了平面度处理，保证云台转动过程中不会出现卡顿、偏移，云台的俯仰轴预留了传感器安装位，可以根据需求加装视觉识别模块，实现自动瞄准、物料识别的功能。设计过程中优先考虑了赛场的维修便捷性，所有的连接部位都采用快拆螺丝固定，易损件比如轮皮、同步带、夹爪胶垫都做了通用化设计，不需要特殊工具就能快速更换，避免赛事过程中因为小故障导致整台设备失去作战能力。安装边界方面，整机的长宽尺寸严格控制在赛事规则要求的起始区域尺寸范围内，抬升机构完全收回时的高度满足通行限高要求，

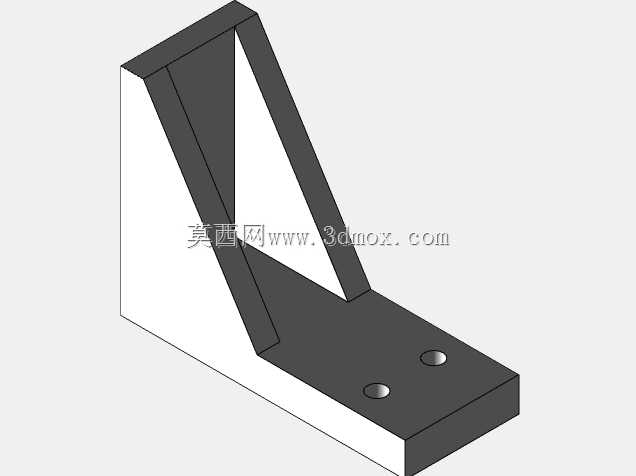

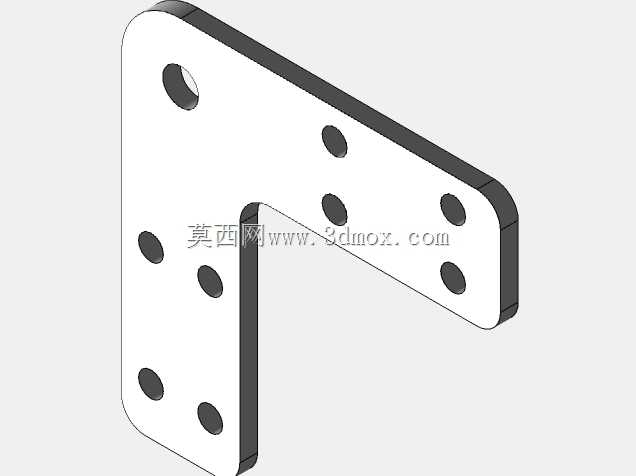

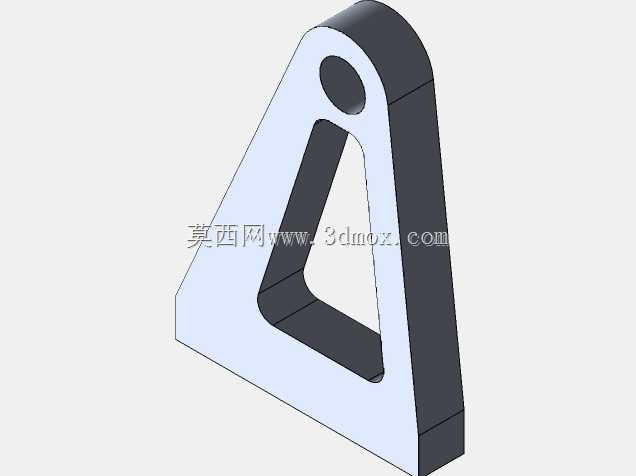

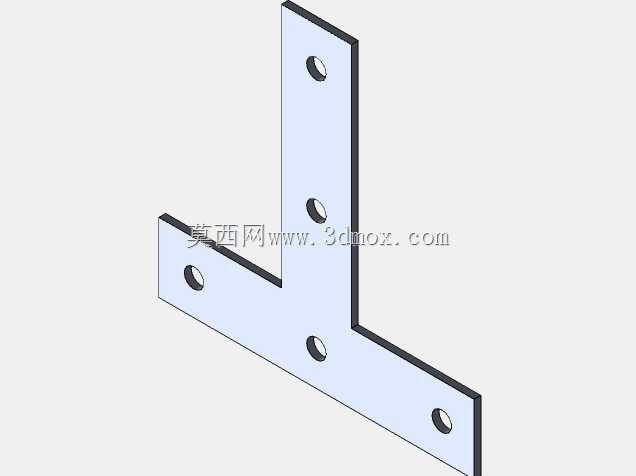

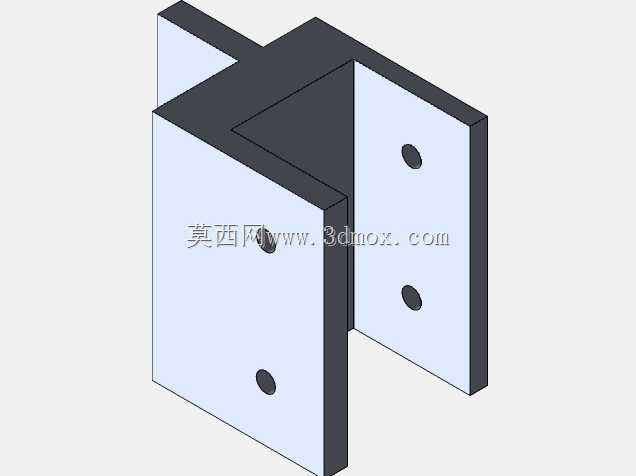

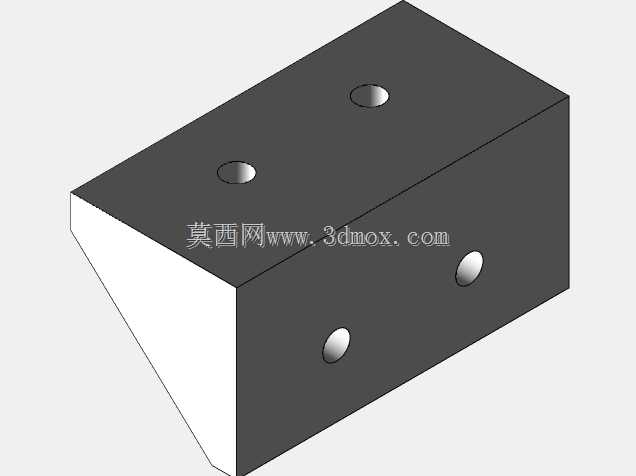

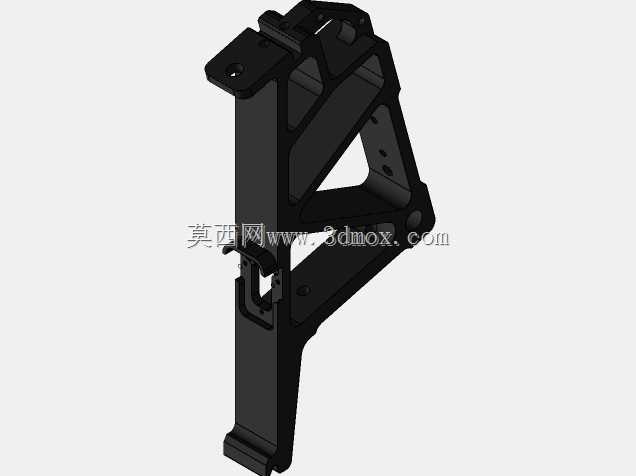

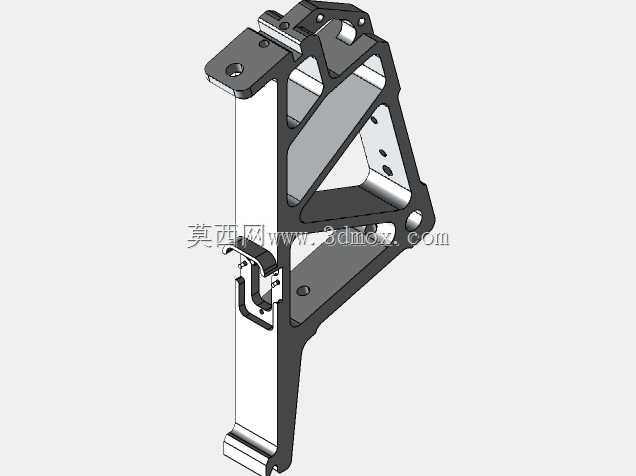

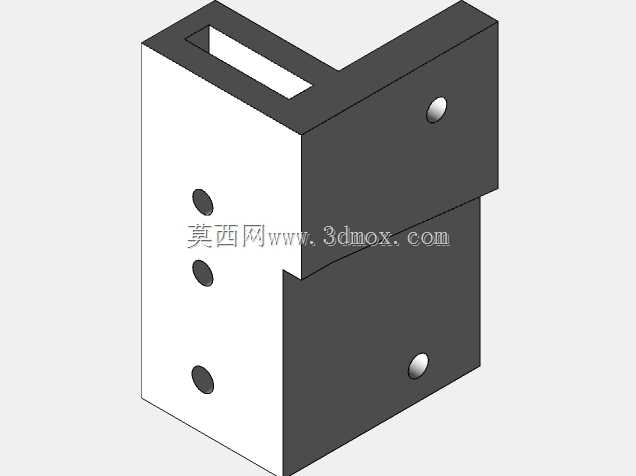

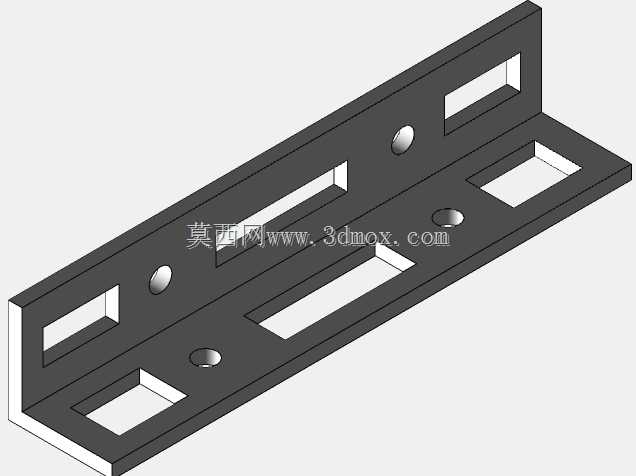

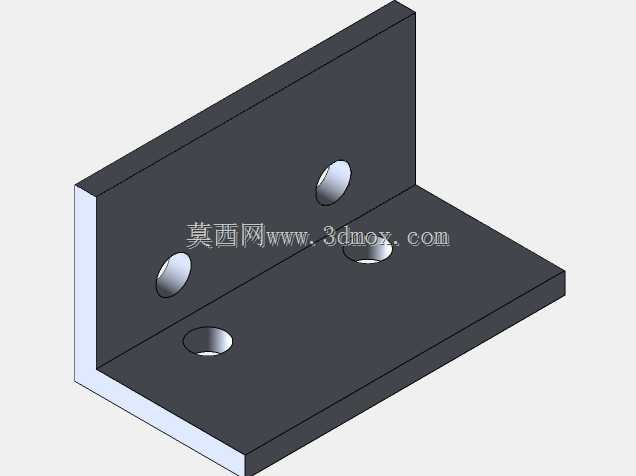

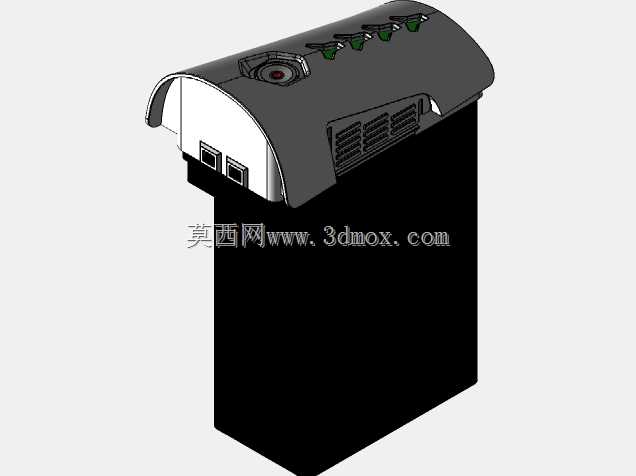

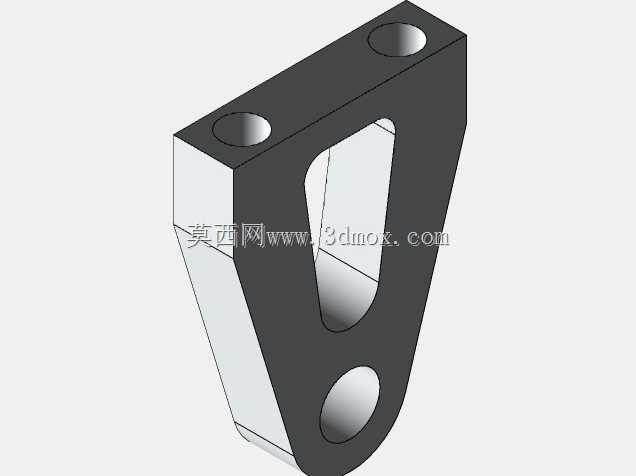

　　所有外凸的部件都做了圆角处理，不会出现尖锐边角刮擦场地设施或者缠绕对方机器人线缆的情况。结构的受力点都做了加强筋处理，比如底盘的横梁连接处、抬升臂的铰接位置，都采用了加厚角件固定，经过反复的冲撞测试，不会出现结构变形、断裂的问题。重量分配上，把较重的电池、主控模块都布置在底盘最低位置，降低整机重心，高速移动、急停转向的时候不会出现侧翻，上部的功能机构尽量采用轻量化的镂空设计，在保证结构强度的前提下减少不必要的重量，提升整机的动力响应速度。整套结构的接口都做了标准化处理，不同功能模块之间的连接孔位统一规格，后续如果要调整功能，比如更换夹爪类型、加装额外的功能机构，不需要重新打孔加工，直接利用现有孔位就能完成改装，

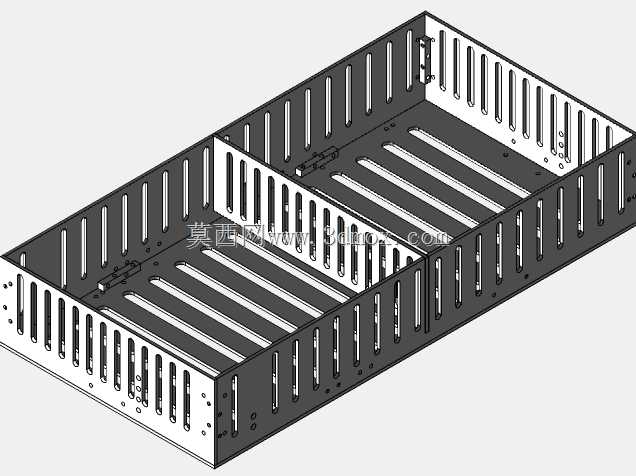

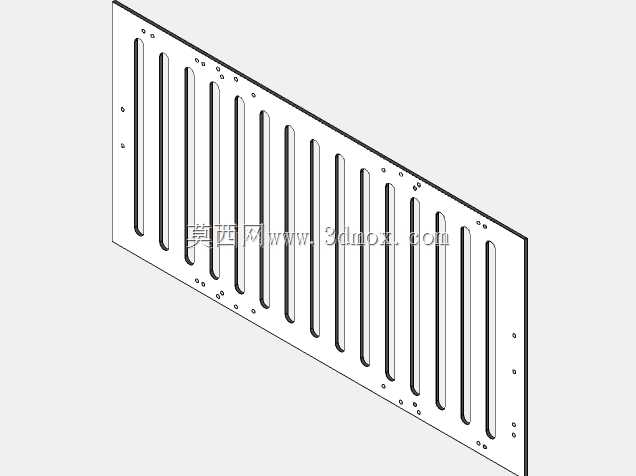

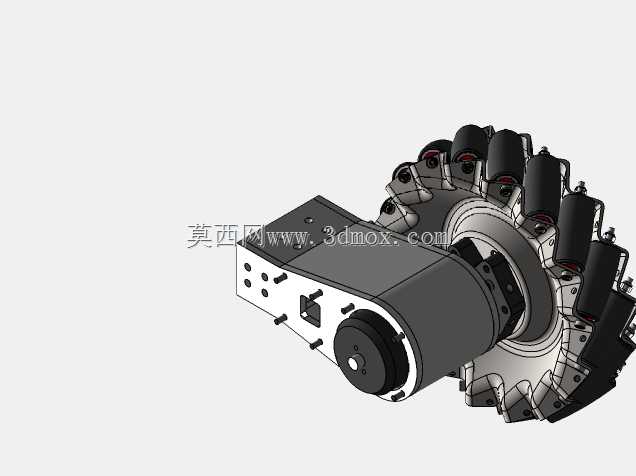

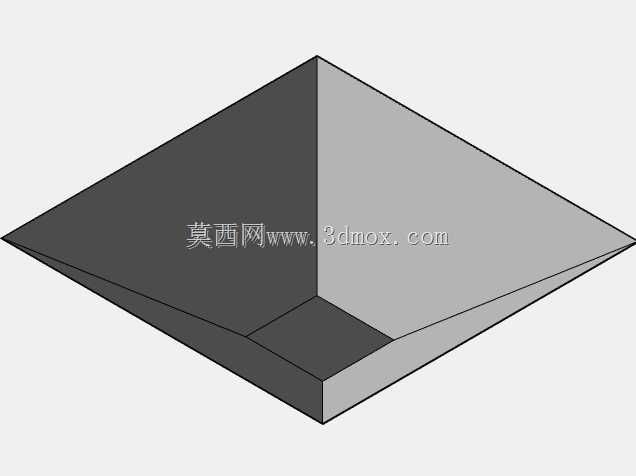

　　适配不同赛季的规则调整需求。轮系的悬挂采用独立减震设计，每个麦轮都配有独立的减震弹簧，能够适应赛场内的不平整地面，过障碍的时候不会出现轮组悬空失去动力的情况，保证移动过程中的稳定性。上部的弹药存储区做了倾斜导槽设计，弹药补给的时候能够依靠重力自动滑落到发射机构的供弹口，不需要额外的推弹机构，减少故障点的同时也节省了内部空间。机身侧面预留了救援接口的安装位，可以加装挂钩或者抬升架，在友方机器人战损的时候能够快速将其拖回维修区，符合赛事中工程机器人的救援功能定位。所有的传动部件都做了防护处理，同步带、齿轮的外侧都加装了防护盖板，避免赛场内的弹丸、碎屑进入传动机构造成卡滞，防护盖板采用透明亚克力材质，日常检修的时候不需要拆开盖板就能观察内部传动件的磨损情况，提升维护效率。
