8x8点阵式LED显示发光组件结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:665518
  • 8x8点阵式LED显示发光组件结构设计
  • 8x8点阵式LED显示发光组件结构设计
  • 8x8点阵式LED显示发光组件结构设计
  • 8x8点阵式LED显示发光组件结构设计
  • 8x8点阵式LED显示发光组件结构设计

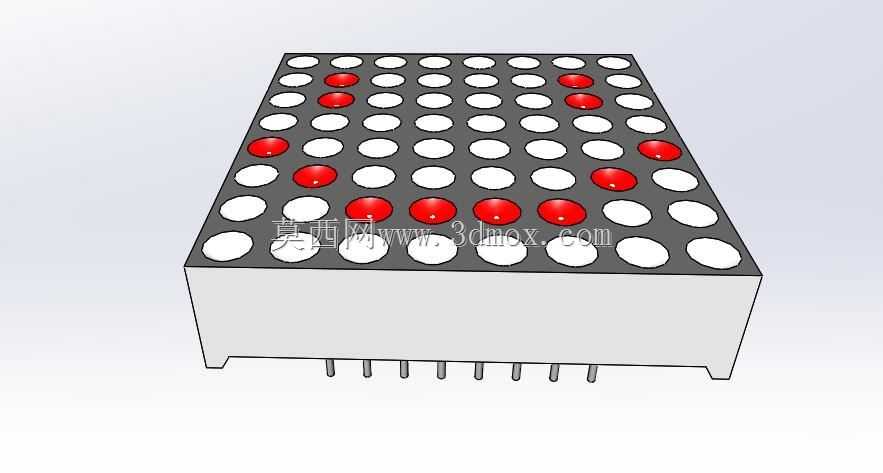

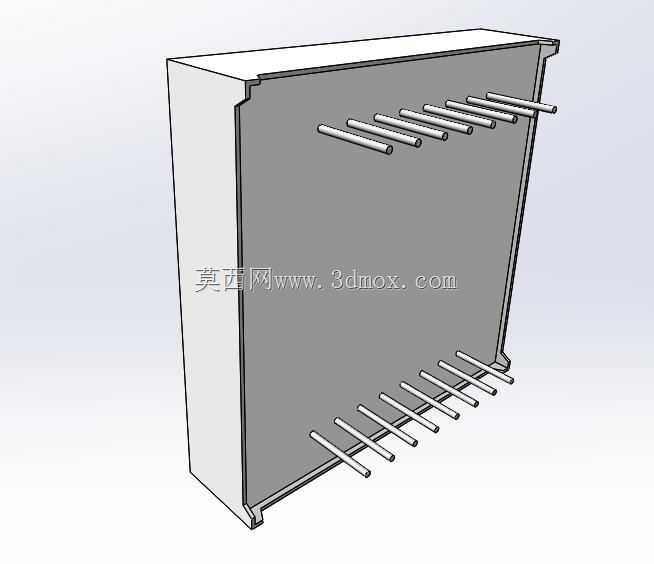

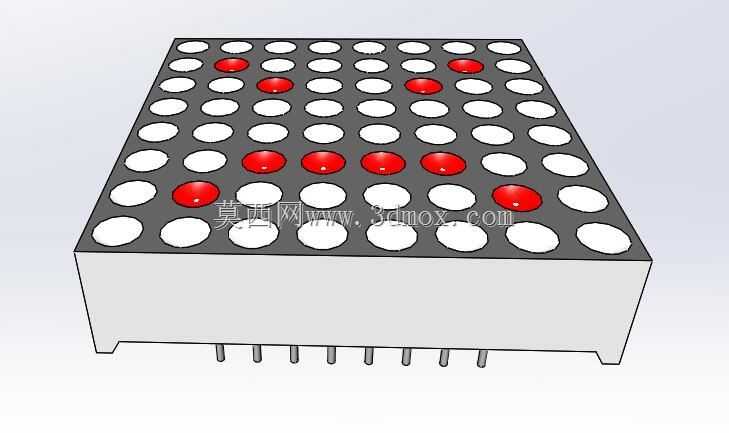

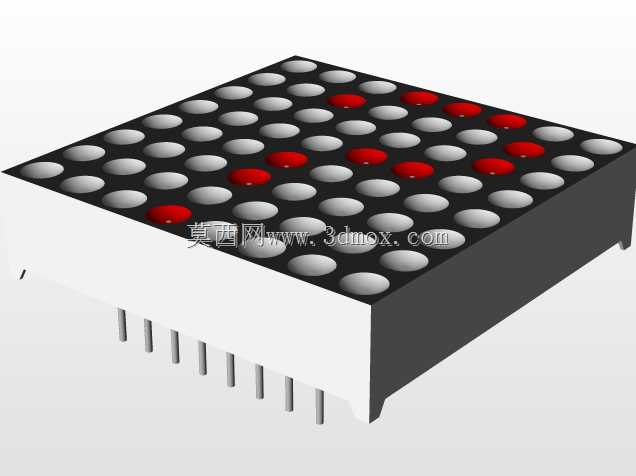

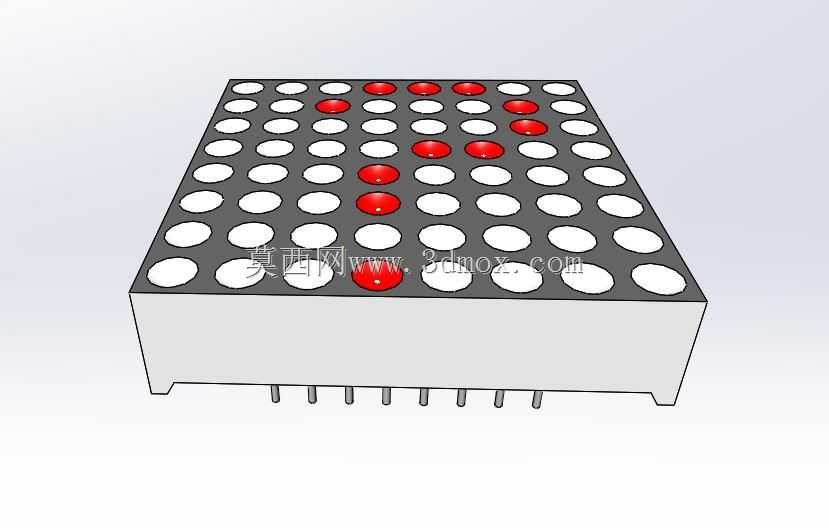

  该款8x8规格的LED点阵显示组件,是工业人机交互、小型电子设备状态提示场景中应用极广的基础显示单元,日常在小型工控面板、消费类电子提示模块、教学实验装置、简易状态指示牌上都能见到这类器件的身影,核心作用是通过单颗LED的亮灭组合,实现数字、简单字符、简易图案甚至动态表情的显示输出,相比段码显示器件,它的点阵排布能支持更灵活的显示内容,不需要针对特定字符做固定段形设计,适配性更强。从结构设计层面看,整个组件采用方形塑壳基座作为承载主体,基座内部集成8行8列共64颗直插式LED灯珠,灯珠按照标准行列矩阵排布,每颗灯珠的引脚在基座内部完成行列走线的汇流,最终从基座底部引出两排共16根直插引脚,引脚间距遵循通用2.54mm标准排针间距,

  能够直接适配通用面包板、标准PCB焊盘以及常用的点阵模块插座,不需要额外做引脚转接设计,安装适配成本极低。设计过程中首先要考虑的是灯珠的排布精度,每颗LED的发光面必须保持在同一水平面,同时行列间距严格均等,否则点亮后会出现显示内容偏移、字符变形的问题,基座的塑壳边框要略高于灯珠发光面0.2mm左右,既可以在组装、运输过程中避免灯珠表面被刮花,也能在多块点阵拼接使用时,形成均匀的视觉分隔,避免相邻模块的灯珠视觉上连为一体,影响显示效果。引脚的设计上,每根引脚的直径采用0.5mm的标准直插元件引脚尺寸,引脚伸出基座底部的长度控制在3.2mm,刚好满足波峰焊的吃锡深度要求,同时引脚根部做了加宽定位凸台,插入PCB时能够卡在焊盘表面,

  避免焊接时器件倾斜,保证整板焊接后所有点阵模块的显示面高度一致。从安装边界来看,该款点阵模块的整体外形为正方形,边长尺寸适配通用1.2英寸点阵的安装规格,基座侧面预留了0.1mm的安装公差间隙,多块模块横向或纵向拼接组成更大尺寸的点阵屏时,相邻模块的灯珠间距和模块内部的灯珠间距保持一致,不会出现拼接处的显示缝隙过大的问题。基座背部采用平整封胶设计,没有突出的走线或元件,安装时可以直接贴装在PCB表面,不需要在PCB上额外开避让槽,降低了配套电路板的设计难度。功能特性上,这类共阴或共阳架构的点阵模块,通过行列扫描的驱动方式就能实现内容显示,单颗灯珠的发光角度控制在120度,在室内光线环境下,3米范围内都能清晰识别显示内容,

  工作时的整体功耗极低,单颗灯珠点亮电流控制在5mA以内,整屏全亮时的总电流也不超过320mA,不需要额外加装散热结构,非常适合嵌入式小型设备的状态提示场景。在实际选型应用中,这类点阵模块常被用在小型温控器的状态显示、简易工业计数器的数值输出、电子实验教具的演示模块、桌面小摆件的动态图案显示等场景,相比OLED、LCD等显示器件,它的结构更简单,抗震动性能更好,在工业现场的复杂震动环境下不容易出现显示故障,同时驱动逻辑简单,不需要复杂的显示驱动协议,普通的8位单片机就能直接驱动,硬件和软件开发成本都更低。设计建模过程中,需要重点把控灯珠的位置公差,每颗灯珠的中心坐标偏差不能超过0.05mm,否则多模块拼接时会出现明显的行列错位,同时基座的定位柱尺寸要和标准插座的定位槽匹配,避免插装时出现方向错误,导致引脚接反烧坏灯珠。另外,塑壳基座的边缘做了0.3mm的圆角处理,避免组装时划伤操作人员的手部,也减少了边角磕碰导致的壳体破损概率。
