这款侧出风涡轮离心散热结构,是紧凑型电子设备散热方案里非常典型的选型对象,和常规轴流风扇的直吹式出风不同,它采用离心式鼓风结构,气流从扇体上方的进风面吸入后,通过蜗壳结构的导流沿侧方出风口集中送出,能够在狭窄的安装空间内形成定向的高压气流,解决轴流风扇在密闭风道内风压不足、送风距离短的问题。在实际工程应用里,这类结构最常出现在笔记本电脑的散热模组中,配合热管、散热鳍片组成完整的散热通路,将CPU、GPU等核心发热元件的热量通过定向气流快速带出机壳;除此之外,小型工控机箱、一体机电脑、桌面迷你主机、嵌入式工业控制终端、小型投影仪、车载电子设备等对安装厚度有严格限制、需要搭建密闭风道的设备,也会优先选用这类涡轮鼓风结构作为散热动力源。

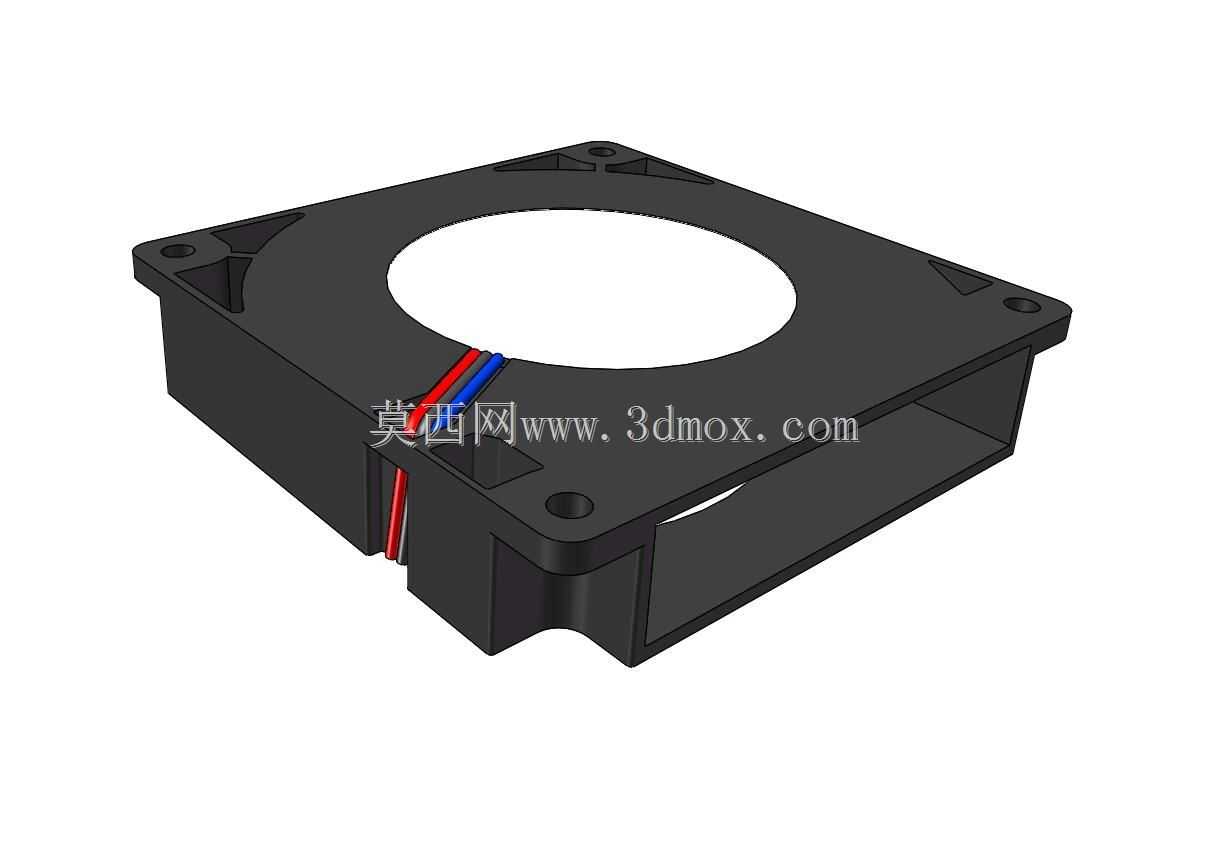

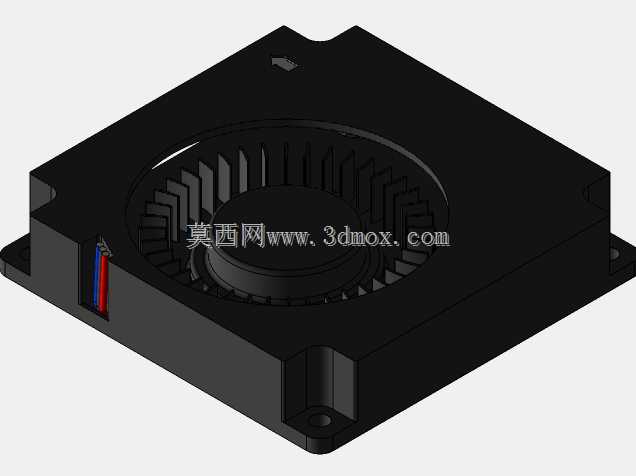

从结构设计逻辑来看,这款涡轮扇采用50x50x10mm的方正外形,是行业内通用的紧凑型安装尺寸,四个角预留的标准安装孔位完全匹配行业通用安装规范,设计人员在做整机结构堆叠时,不需要额外定制安装支架,直接按照孔位坐标预留固定柱即可完成装配,能够大幅缩短结构适配的周期。扇体整体采用扁平式设计,10mm的总厚度可以轻松塞进厚度有限的电子设备内部,不会挤占主板、电池、存储模块等核心部件的安装空间,非常适合对内部空间利用率要求极高的便携类电子设备。蜗壳的流道设计经过优化,叶轮采用多翼式前倾离心叶片结构,叶片的弧度和排布密度经过匹配调校,能够在12V供电工况下,兼顾送风风压与运行噪音表现,避免高转速下出现尖锐的气流啸叫,满足消费类电子设备对运行静音的要求。

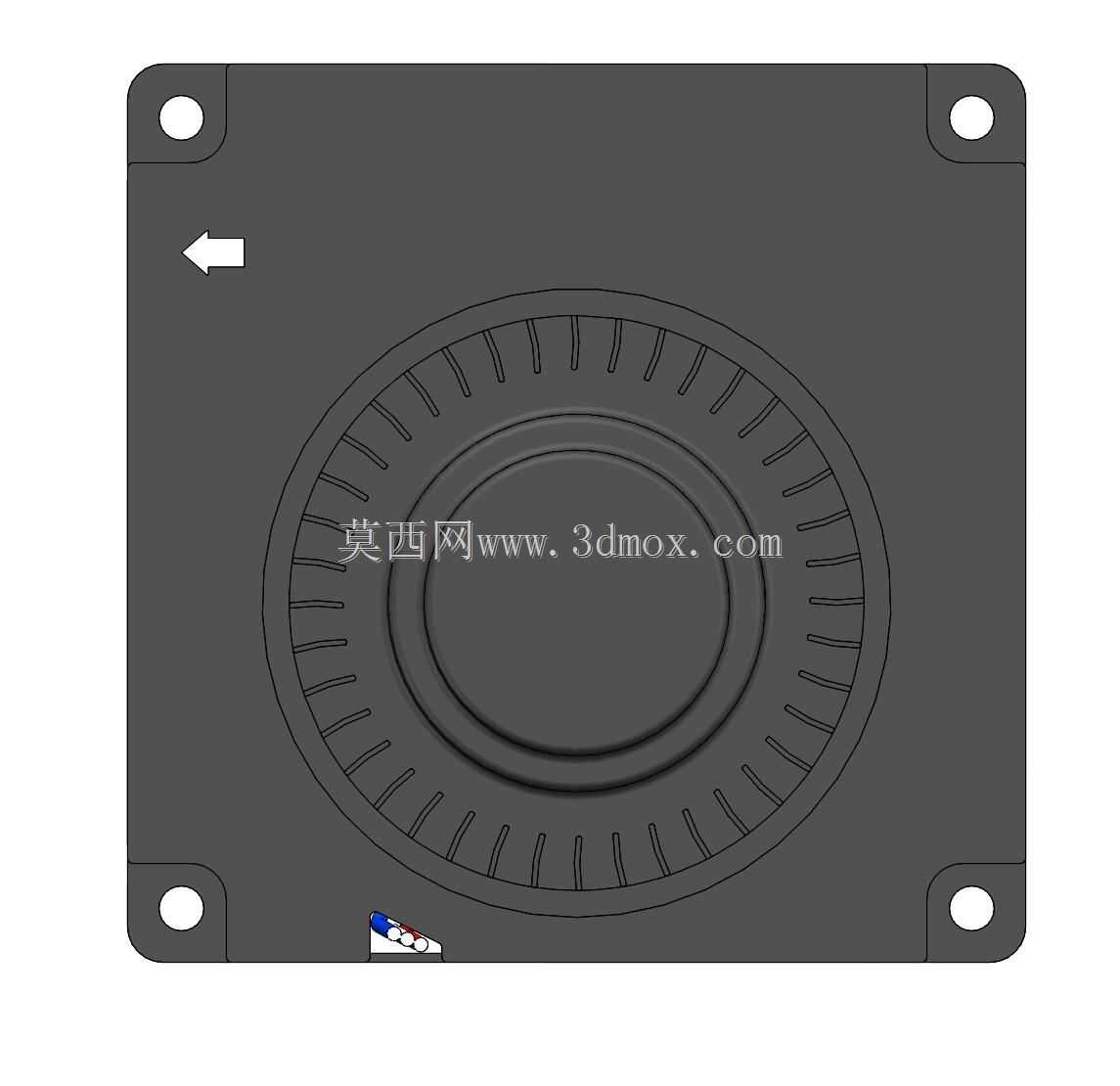

在实际选型和建模参考过程中,结构设计人员需要重点关注几个安装边界参数:首先是进风面的预留空间,这类涡轮扇的进风区域集中在扇体上表面的中心区域,整机结构设计时需要在对应位置预留不小于3mm的进风间隙,不能将主板、屏蔽罩等部件直接贴在进风面上,否则会大幅降低进风效率,导致散热性能衰减;其次是侧方出风口的对接精度,出风口需要和设备内部的散热鳍片、风道结构紧密贴合,避免出现漏风问题,一旦出风口和风道之间存在缝隙,高压气流会从缝隙处泄漏,无法全部流经散热鳍片带走热量,直接导致散热效果打折扣;另外还要注意扇体下方的避让空间,扇体底部的驱动电路板区域需要预留一定的安全间隙,避免和下方的主板焊点、元件出现接触短路的问题,同时也要避免走线干涉扇叶的正常运转。

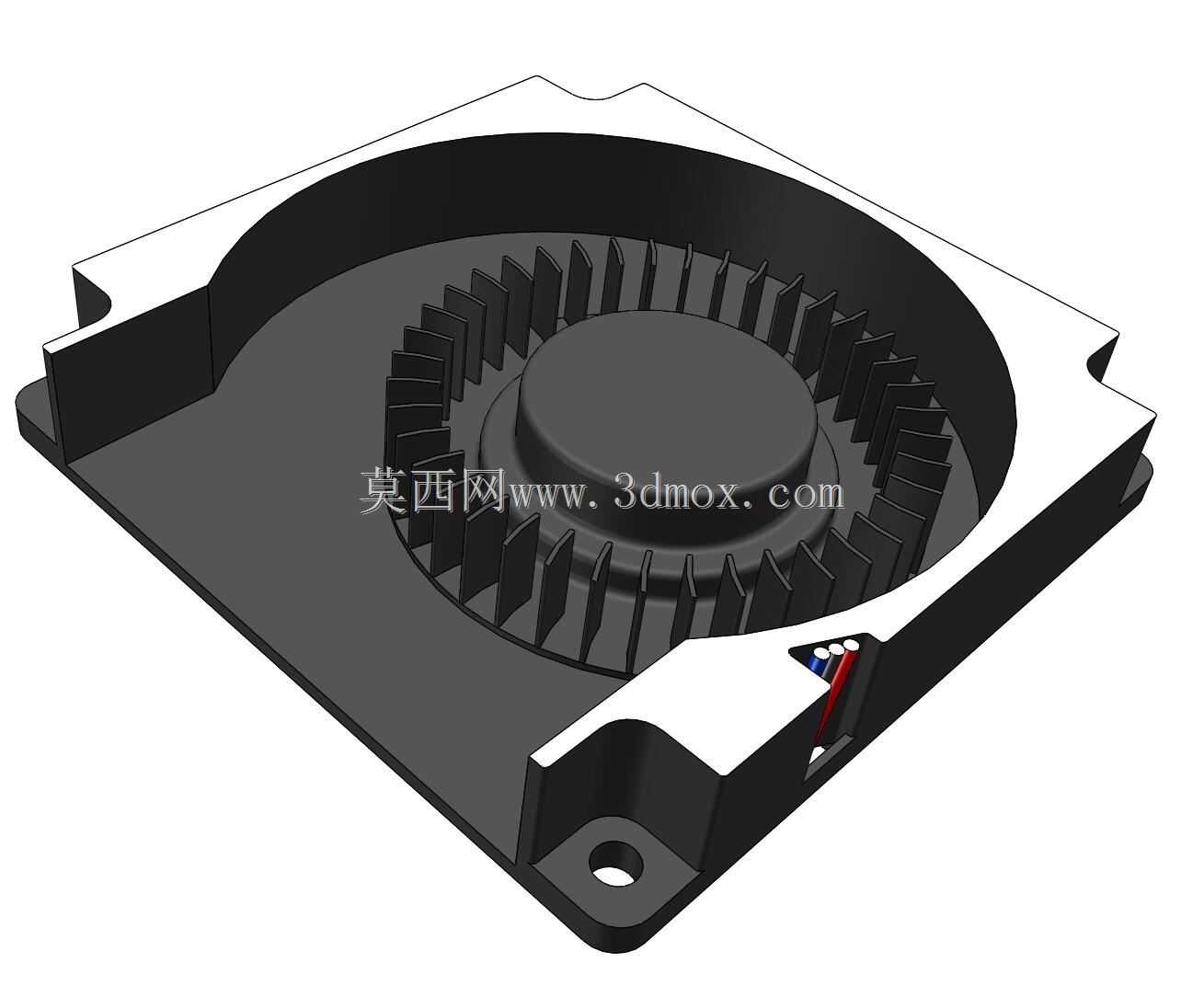

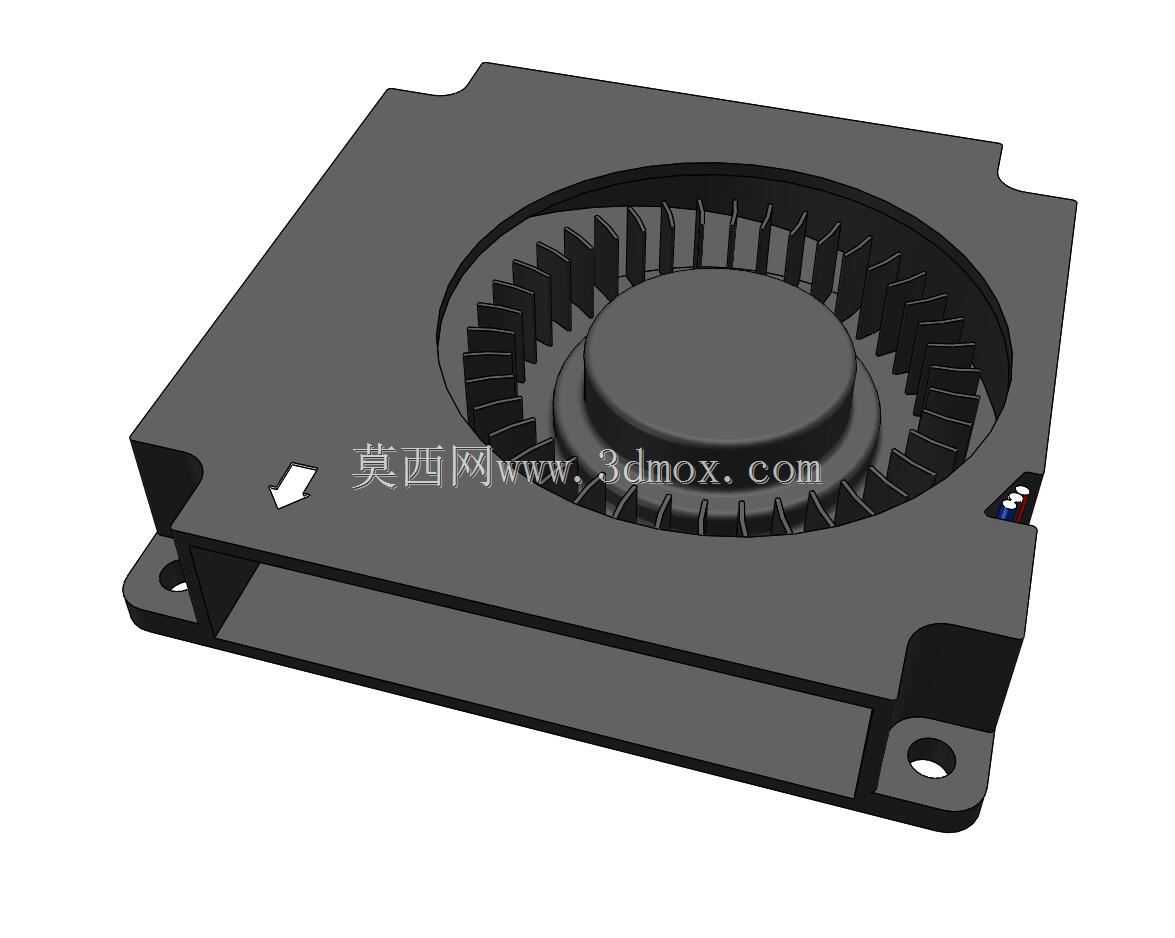

从功能特性来看,这款涡轮扇的离心结构相比同尺寸轴流风扇,能够提供更高的送风静压,在搭配阻力较大的密集鳍片散热模组时,依然能够保证足够的气流穿过鳍片缝隙,不会像轴流风扇那样在风阻增大时风量出现大幅衰减。在做三维建模参考时,设计人员可以重点观察蜗壳的型线过渡设计,从叶轮边缘到出风口的流道是逐渐收窄的,这种设计能够对气流进行持续加速,保证出风口的气流速度均匀,不会出现局部紊流导致的额外噪音。叶轮和蜗壳之间的间隙控制也是设计的关键点,间隙过大会导致叶轮边缘的气流回流,降低鼓风效率,间隙过小则容易出现叶轮和蜗壳刮蹭的问题,导致运转异响甚至卡滞,这类成熟量产结构的间隙参数,能够给自研散热结构的设计人员提供很实用的参考依据,减少前期试错的成本。
在实际的设备装配场景中,这类涡轮扇的供电接口一般采用标准的小型接插件,接线时要注意走线方向,线材不能从进风区域穿过,否则会阻挡进风,同时线材也要做好固定,避免被运转的叶轮卷入造成损坏。对于需要做设备热仿真的工程人员来说,这类标准化尺寸的涡轮扇可以直接导入模型进行风道模拟,不需要再从零开始建模绘制,能够大幅提升热仿真的工作效率,通过模拟不同安装位置、不同风道结构下的气流分布,可以提前验证散热方案的可行性,避免开模后才发现散热不足的问题,减少后期改模的成本。
