亚克力版绘图时钟机械结构设计方案

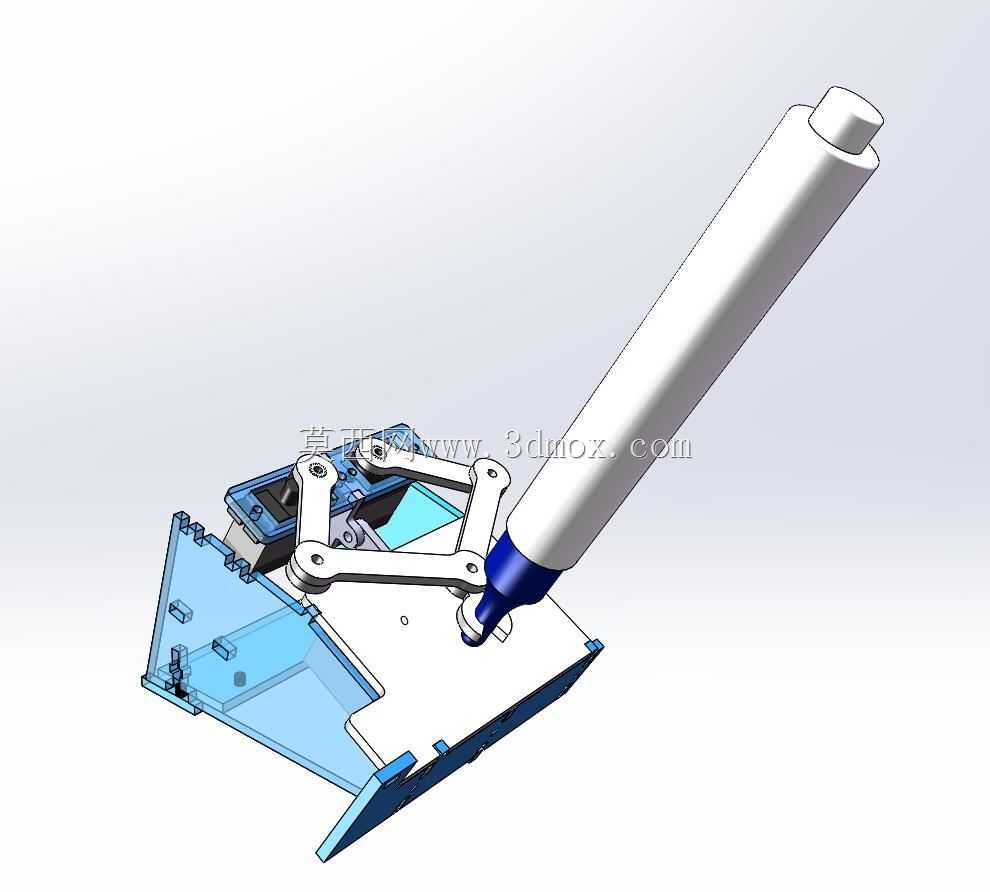

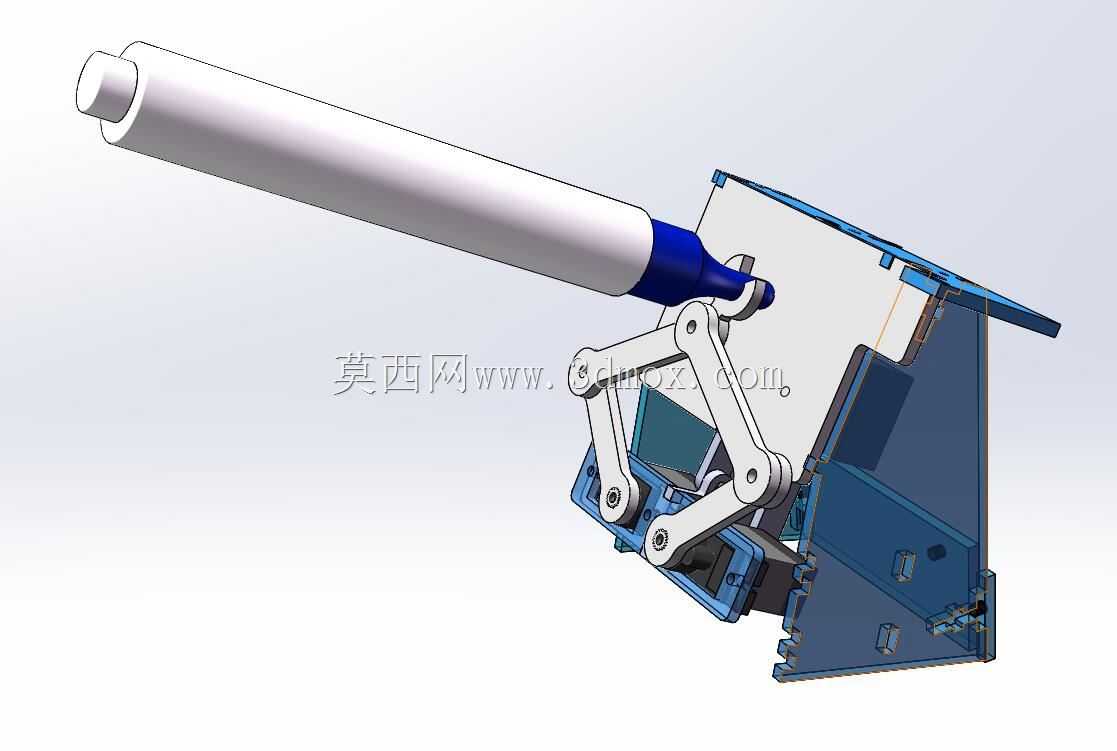

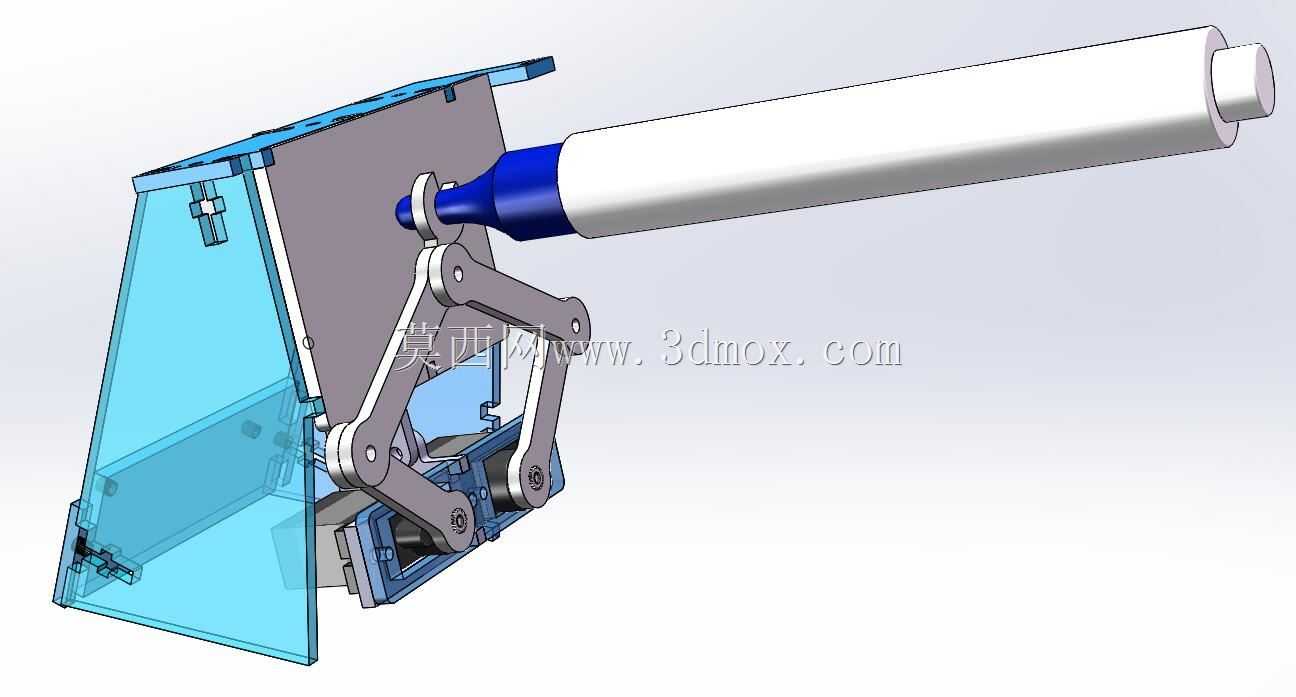

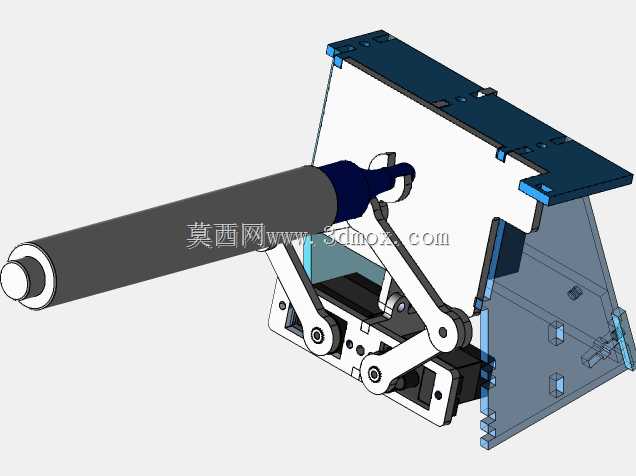

　　这套绘图时钟的结构设计围绕桌面级创意计时装置的落地需求展开，核心采用双段平行四边形连杆作为绘图执行端的运动载体，适配亚克力板材激光切割的加工特性，所有板件连接位均预留标准紧固件安装孔位，无需复杂二次加工即可完成整机组装。从实际应用场景来看，该装置可放置于桌面作为动态展示摆件，也可作为机械原理教学的演示载体，直观展示平面坐标定位、连杆运动轨迹生成的实际逻辑，相比传统指针式时钟，其通过绘图笔在平面介质上实时绘制当前时间刻度的呈现形式，能更清晰地展现时间计量的动态过程。

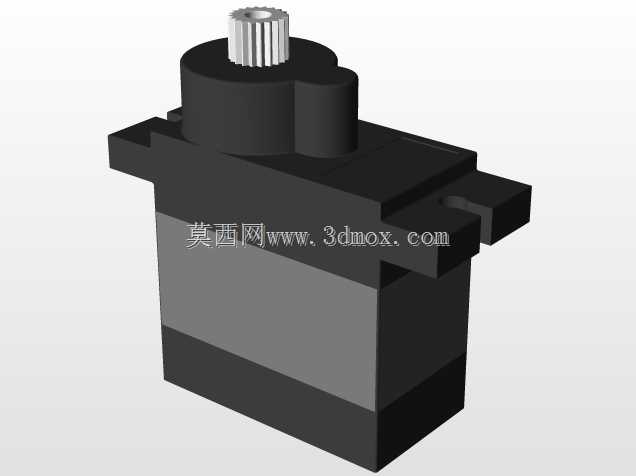

　　在功能特性层面，执行端的绘图笔组件设计有弹性缓冲结构，笔身与安装座之间预留1-2mm的轴向浮动间隙，配合弹簧提供的恒定下压力，可保证绘图过程中笔尖与书写面始终保持稳定接触，避免出现笔迹断连、刮花书写介质的问题；双轴驱动端分别对应时间的小时、分钟计量维度，通过舵机输出的转角变化换算为连杆末端的平面坐标，每一分钟完成一次时间字符的绘制更新，整小时节点会自动完成笔迹区域的擦除复位，重新开始新一轮的时间绘制动作。

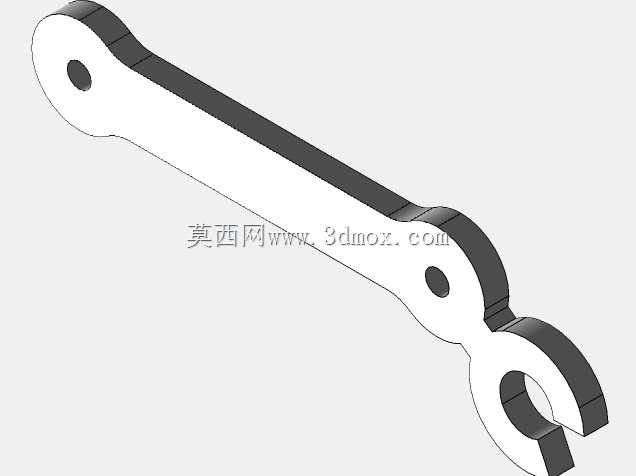

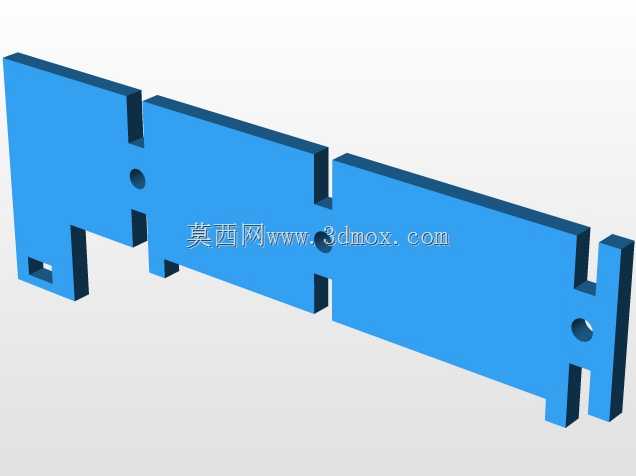

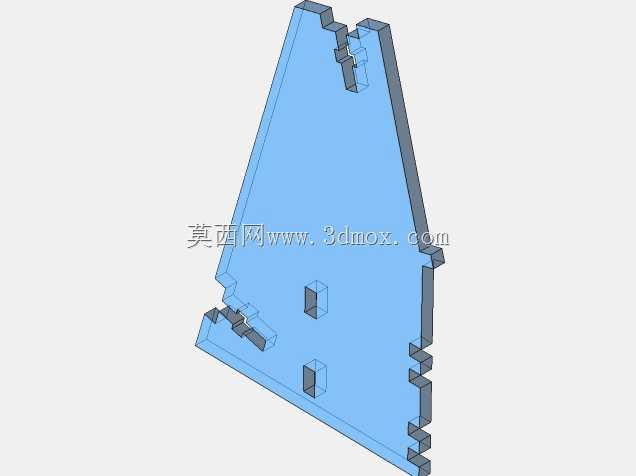

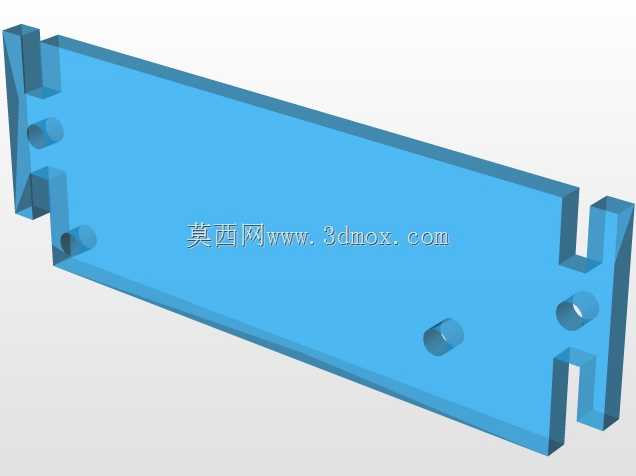

　　设计过程中优先考虑了亚克力材料的加工特性，所有结构件的板材厚度统一选用3mm与5mm两种常规规格，避免出现非标准厚度的定制需求，零件轮廓的转角位置均预留R1以上的圆角，适配激光切割的最小加工圆角限制，减少加工过程中的过烧、毛刺问题。连杆铰接位置采用标准铜套作为转动副，配合M3规格的防松螺丝紧固，既保证转动过程的顺滑度，也能长期使用后出现磨损时快速更换易损件，无需整体更换结构件。

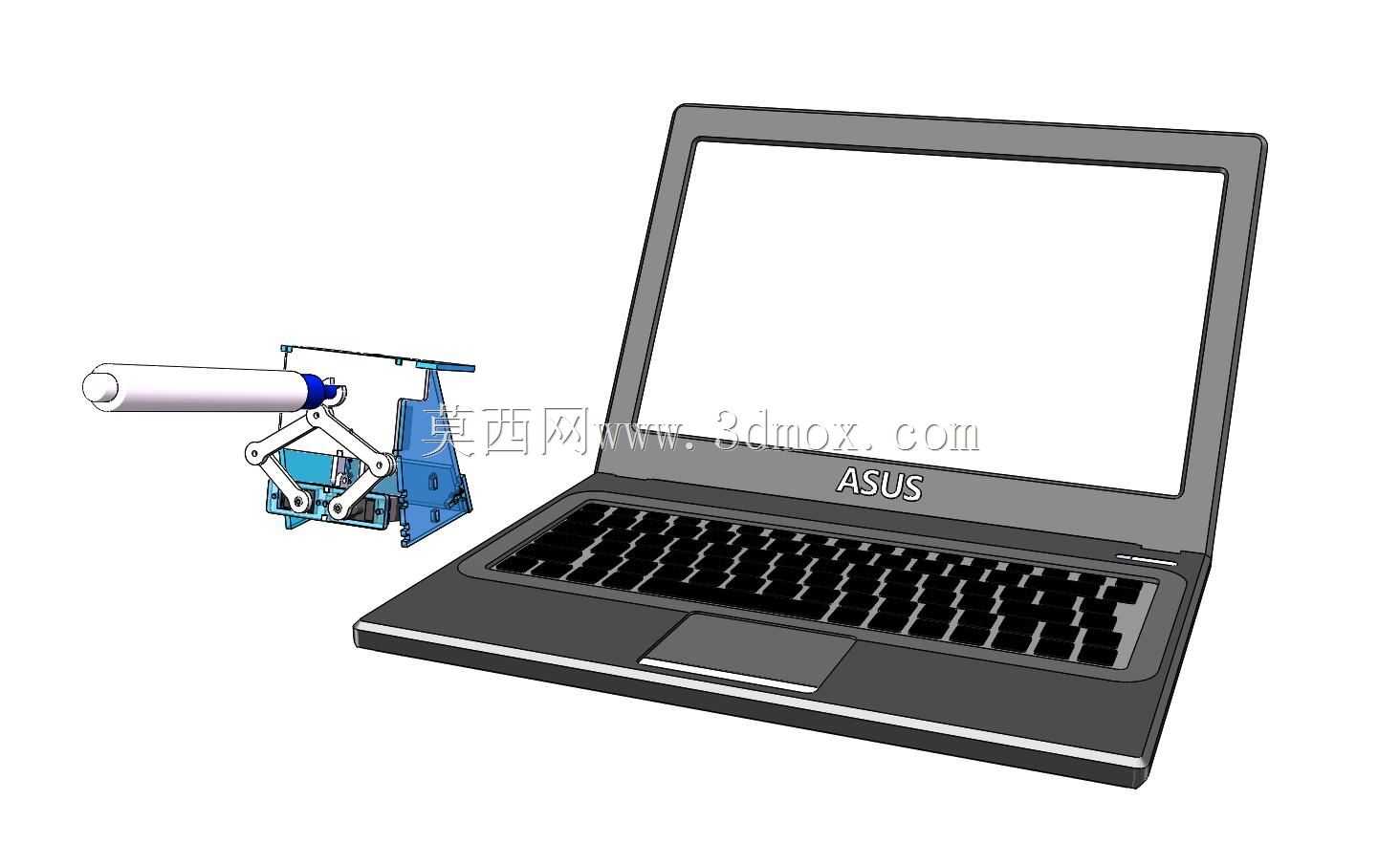

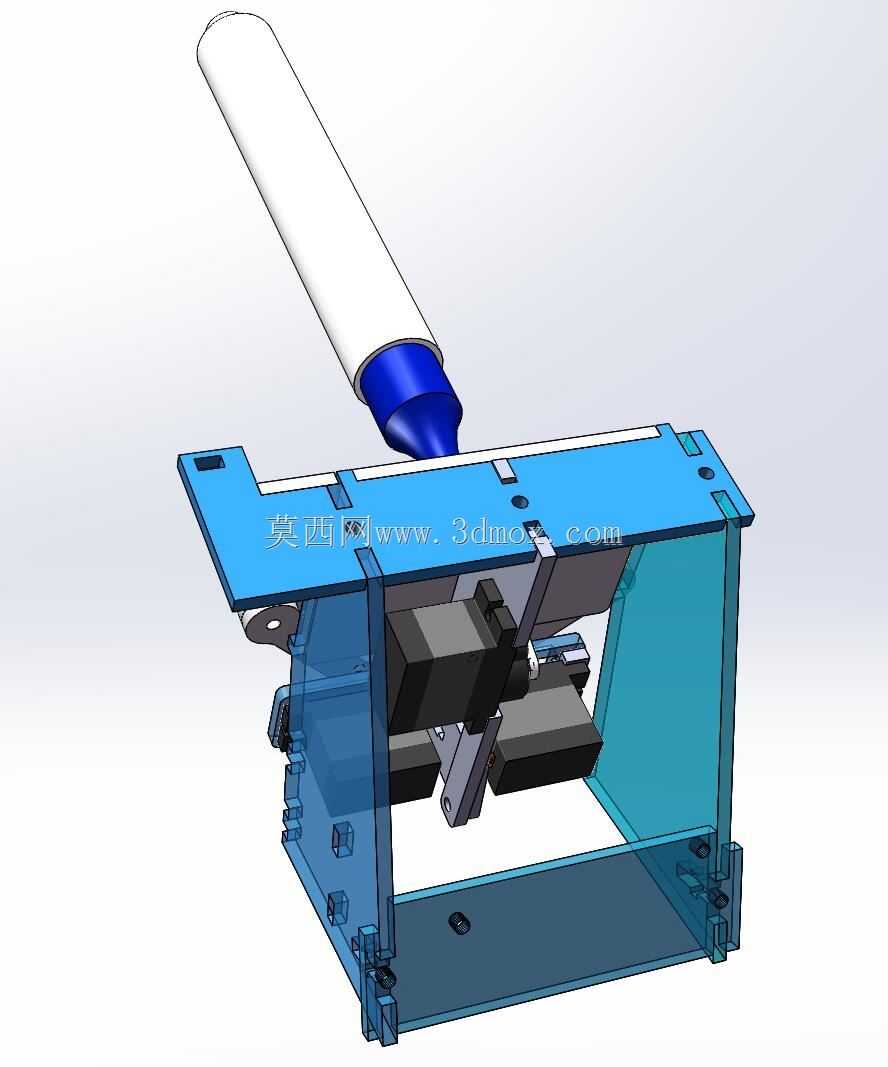

　　从安装边界来看，整套装置的底座安装尺寸与常规14英寸笔记本电脑的占地面积接近，放置于桌面时不会占用过多操作空间，驱动电路与供电模块全部集成在底座内部的空腔中，外部仅预留一个USB供电接口，适配常规5V2A的通用供电适配器，无需专用电源配套。运动仿真阶段已完成全行程的干涉校验，连杆在全角度运动范围内与底座、书写面板之间均预留至少2mm的安全间隙，不会出现运动卡滞、结构碰撞的问题；臂长参数经过多轮迭代优化，在保证绘图覆盖范围满足时间字符书写需求的前提下，尽可能缩短连杆的悬臂长度，减少运动过程中的结构抖动，保证绘制笔迹的清晰度。

　　考虑到不同使用者的改装需求，绘图笔的安装座设计为可快拆结构，可适配不同直径的常规书写笔具，无需修改整体结构即可更换不同颜色、不同粗细的绘图笔尖；底座的书写面板采用可替换的亚克力白板设计，表面残留的笔迹可通过普通白板擦快速清理，长期使用后如果面板出现划痕也可单独切割替换，无需更换整套底座结构。整套结构的装配逻辑遵循从下到上的层级顺序，所有紧固件均采用统一规格，装配过程无需特殊工装，普通爱好者按照装配指引即可在短时间内完成整机组装，运动参数的调整也预留了开放的接口，可根据实际装配的公差情况微调舵机的初始转角与运动范围，抵消零件加工、装配过程中产生的累积误差，保证绘图位置的准确性。
