2英寸螺栓连接冲压式管路三通结构

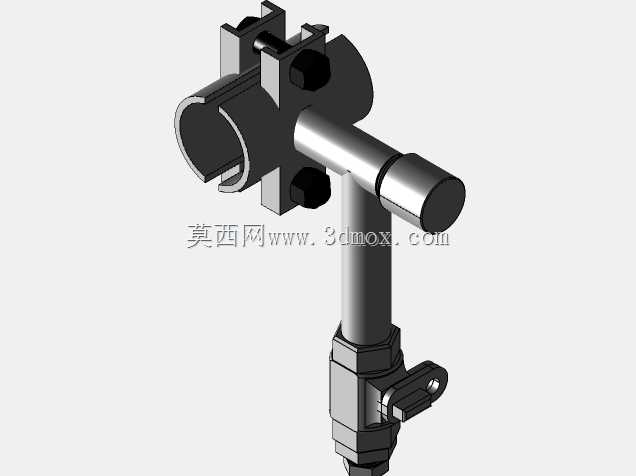

　　在带压燃气管路、工业气体输送管线的现场施工作业与支线接驳场景中，这类螺栓连接的冲压三通是非常实用的管路接驳构件，区别于传统焊接三通需要停气泄压、动火作业的严苛要求，该结构可在不停输的工况下完成线路分支引出，尤其适配城镇燃气管网抢修、厂区气体管线临时接驳、老旧管线改造等无法长时间停供的作业场景。从结构设计逻辑来看，主体采用冲压成型的半包覆式管夹结构，上半部分的两个对称冲压抱箍片通过上下两组螺栓锁紧，能够紧密贴合在2英寸规格的主管道外壁，抱箍内侧预做了与主管外径完全匹配的圆弧面，锁紧后可实现足够的密封预紧力，避免带压作业时出现气体泄漏。抱箍与支管的连接位置采用一体冲压翻边结构，相比焊接拼接的支管座，冲压成型的结构没有焊缝应力集中点，

　　抗压力波动、抗振动的性能更优，长期使用下不会出现焊缝开裂的隐患。支管段采用等径过渡设计，端部预留了外螺纹连接位，可直接对接后续的控制阀门、引压管路或是攻丝作业工装，不需要额外加工转换接头，减少了现场安装的工序步骤。实际安装时，首先需要在主管道对应接驳位置完成开孔作业，开孔尺寸与支管内径完全匹配，之后将两片抱箍对齐包覆在开孔位置，穿入连接螺栓后按照对角紧固的顺序逐步拧紧螺栓，确保抱箍整个圆周面与主管外壁均匀贴合，密封胶圈在螺栓预紧力的作用下完全填充抱箍与管壁之间的间隙，可承受常规低压气体输送工况的压力要求，不会出现渗漏问题。从安装边界尺寸来看，抱箍部分的总宽度略大于主管外径，安装时只需要在主管周边预留出螺栓紧固的操作空间即可，

　　不需要像传统焊接三通那样预留大段的管线调整空间，在管线排布密集、操作空间狭窄的管廊、井下作业场景中适配性极强。支管部分的轴向长度经过优化，既保证了后续连接阀门、工装时的操作空间，又不会因为过长导致管线受力时出现弯矩过大的问题，支管端部的六角结构可直接用管钳夹持紧固，不需要额外制作工装固定。结构细节上，抱箍的冲压边缘做了圆弧钝化处理，避免安装时划伤施工人员，也防止尖锐边缘割伤配套的密封胶圈；螺栓采用标准外六角紧固件，现场施工时用常规扳手即可完成紧固，不需要特殊工具；下部的支管与抱箍连接位置做了加强筋过渡，可抵消支管接驳后产生的侧向弯矩，避免长期受力后连接处出现变形。这类三通结构的核心优势在于完全规避了动火作业风险，

　　在易燃易爆的气体输送场景中，不需要办理动火作业许可即可完成管线分支接驳，大幅缩短了施工周期，也降低了作业安全风险。相比铸造类的三通管件，冲压成型的构件壁厚均匀，重量更轻，现场搬运、安装的劳动强度更低，同时冲压结构的材料韧性更好，在管线出现轻微沉降、振动时能够产生微量形变抵消应力，不会像铸造件那样容易出现脆裂。在实际选型应用中，需要注意匹配主管道的实际外径，不同壁厚的2英寸管道外径存在细微差异，对应的抱箍圆弧尺寸需要做对应匹配，才能保证密封效果；螺栓紧固时需要控制扭矩，避免扭矩过大导致抱箍片出现塑性变形，反而影响密封性能；配套的密封胶圈需要采用耐气体腐蚀的材质，避免长期接触输送介质后出现老化溶胀，导致密封失效。从三维建模的角度来看，这类构件的建模重点在于抱箍圆弧面与主管外径的匹配精度，冲压翻边位置的圆角处理，以及螺栓连接位的同轴度保证，建模时需要充分考虑冲压工艺的成型极限，避免出现无法冲压成型的过小圆角、过大拉伸比的结构，确保设计的结构能够直接通过冲压工艺加工生产，不需要额外的机加工序。
