工业燃气输送管路系统三维结构设计

　　这套燃气输送管路结构，主要面向厂区集中供气、商用建筑燃气入户、工业燃烧设备接驳这类场景做适配设计，日常承担低压燃气介质的定向输送、支路分配、通断控制与压力状态监测功能，整套结构完全按照现场安装的实际排布逻辑做三维还原，没有做理想化的简化处理，能直接给现场施工排布、管路应力校核、预制件加工提供直观的参考依据。

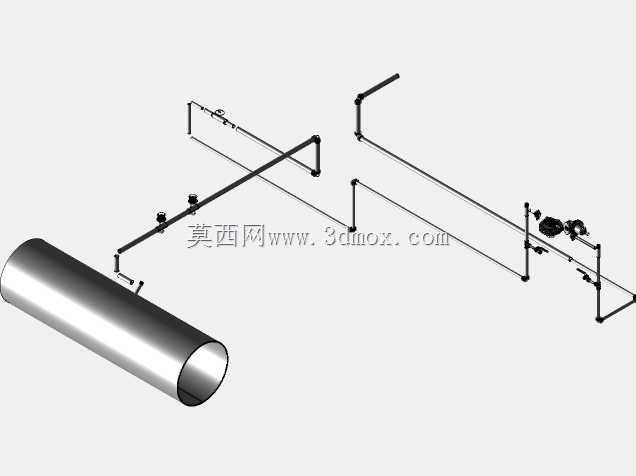

　　从结构设计逻辑来看，整套管路采用主管道加支路分支的排布方式，主管道选用大口径无缝钢管作为介质输送的主通道，承担长距离、大流量的燃气输送任务，主管道的端口预留焊接坡口，方便现场对接延长或者接驳主气源接口。从主管道上引出的各支路，根据下游接驳设备的用气流量需求匹配了不同口径的支管，每一条支路都设置了独立的控制阀门，方便单台设备检修时切断对应支路气源，不会影响其他支路的正常供气，避免大范围停气影响生产或运营。管路上集成的监控组件，直接安装在主管道与支路的交汇节点位置，能够实时采集管内的压力数据，一旦出现压力异常波动，能第一时间反馈给运维人员，提前排查泄漏、堵塞这类安全隐患，这部分的安装位置特意选在人员巡检容易到达的区域，不需要登高或者钻入狭窄空间就能完成日常的读数与设备维护。

　　管路的固定全部采用专用管夹支架做支撑，支架的高度根据现场的地面标高、设备接驳口高度做了差异化设计，避免管路出现过度弯折或者强行对接的情况，所有的转弯位置都采用标准弯头做过渡，没有采用直角弯折的结构，尽可能降低介质输送过程中的阻力，减少管路局部位置的紊流冲击，延长管路的整体使用寿命。焊接位置全部预留了足够的操作空间，现场施工时焊工可以很方便地调整焊接角度，保证焊缝的焊接质量，避免因为操作空间不足导致的虚焊、漏焊问题，从根源上降低燃气泄漏的风险。

　　从安装边界尺寸来看，主管道的中心标高距离地面预留了足够的安全距离，既不会因为过低影响地面人员通行、设备搬运，也不会因为过高增加支架的承重负担与后期维护难度。各支路的末端接口位置，完全匹配常见工业燃烧设备、商用燃气灶具的进气口高度与接口尺寸，现场安装时不需要额外再做变径或者调整管路走向，能直接对接设备。整套管路的排布避开了现场的电缆桥架、通风管道、给排水管路等其他公用工程管线的安装位置，不会出现管线交叉打架的问题，所有的管路外表面都预留了防腐层与标识色的涂刷空间，后期做安全标识时不需要额外调整管路位置。

　　在细节设计上，管路的最低位置特意设置了排污接口，方便定期排出管内积存的冷凝水与杂质，避免杂质堵塞阀门或者损伤下游的用气设备。所有的阀门操作手柄都朝向巡检通道一侧，操作人员站在通道上就能完成阀门的开关操作，不需要探身或者跨越障碍物。监控组件的接线口全部做了朝下的设计，避免雨水或者灰尘积存在接线位置导致的设备故障。整套结构的每一段管材、每一个管件都按照实际工程的选型标准做建模还原，没有用简化的几何图形代替标准件，不管是做管路的压力损失计算，还是做预制加工的料单统计，都能直接从模型中提取对应的尺寸参数，减少现场测绘的工作量，也能提前预判安装过程中可能出现的干涉问题，降低现场施工的返工率。
