34英寸管线收发装置结构设计

　　在长距离油气输送、市政大口径给排水、化工流体输送管线系统中，清管作业是保障管线输送效率、排查内部缺陷、清除管内淤积杂质的核心运维环节，这套34英寸口径的收发装置，正是为大口径干线管线的清管器投送、接收作业专门设计的核心管线组件。不同于小口径管线的简易收发结构，34英寸属于大口径高压管线范畴，设计阶段首先要匹配干线管道的公称通径与压力等级，整体采用等径过渡结构，避免通径突变造成清管器卡滞，主体筒身与干线管道保持同轴度公差控制在千分之三以内，确保清管器进出过程无剐蹭、无卡阻。装置的核心功能是实现清管作业时清管器的安全投送与回收，日常生产状态下，装置通过旁路阀门与干线隔离，不影响管线正常输送；作业时通过切换阀门流程，实现介质导流，

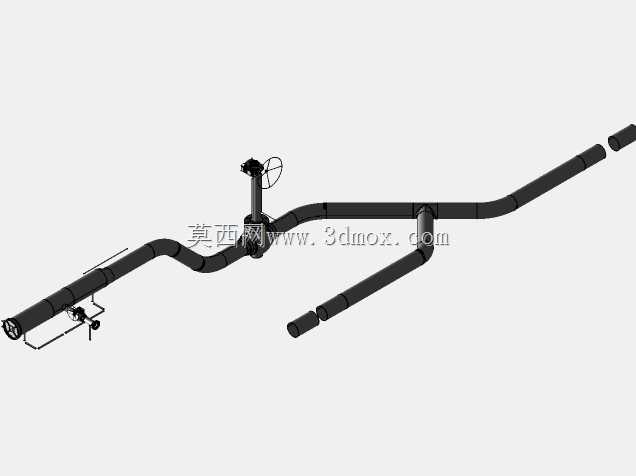

　　将清管器平稳送入干线或从干线接收至装置筒体内，全程无需停输或仅需短暂降压操作，最大程度降低运维作业对管线正常输送的影响。从结构布局来看，装置主体沿管线走向布置，主筒体两端采用带快开结构的封头？不对，看模型结构，主筒体与干线通过弯管段平滑衔接，旁通支路设置了带手轮的截止类阀门，用于作业时的介质导流与压力平衡，阀门的操作高度设置符合现场运维的人体工程学要求，手轮中心距操作平台高度控制在1.2米左右，无需额外登高设施即可完成阀门启闭操作。筒体上还设置了小型排污与放空支路，用于作业前后筒体内的残液排放与压力泄放，支路接口采用标准法兰连接，可匹配现场通用的排污管线快速接头。设计过程中充分考虑了现场安装的边界条件，整体装置的安装长度、

　　支腿位置（模型中可见底部支撑结构）都匹配大口径管线的支墩布置间距，支撑点设置在筒体应力集中最小的位置，避免管线运行过程中的热胀冷缩应力对装置焊缝造成拉扯。管线连接端采用标准对焊连接结构，与同口径干线管道的焊接坡口完全匹配，现场安装时无需额外加工坡口，可直接与管线组对焊接。弯管段的曲率半径采用1.5倍公称通径的标准长半径弯头结构，既保证清管器通过时的流畅性，又尽可能压缩装置的整体安装空间，适合站场、阀室这类空间相对紧凑的安装场景。在功能细节上，装置的阀门配置兼顾了作业安全性与操作便捷性，主流程阀门采用明杆结构，可直观判断阀门启闭状态，避免误操作；压力平衡支路的小口径阀门可在开启快开盲板前平衡筒体内外压力，防止带压操作引发安全事故。

　　整套结构没有多余的冗余设计，所有部件都服务于清管收发作业的核心流程，从三维建模的角度来看，所有管线接口的坐标、阀门的操作空间、支腿的安装孔位都做了精准的参数化定位，可直接导出工程图用于生产制造，也可用于站场整体三维布局的碰撞检查，提前规避现场安装时与其他管线、设备的空间干涉问题。对于大口径管线运维来说，这类收发装置的可靠性直接关系到清管作业的效率与安全，设计时充分考虑了长期带压运行的结构强度，筒体壁厚按照管线设计压力的1.5倍安全系数计算，焊缝位置都做了应力消除处理的结构设计，避免长期运行出现疲劳裂纹。同时，装置的结构设计兼顾了日常运维的便利性，所有需要操作的部件都布置在人员可触及的范围，无需额外搭建操作平台即可完成常规的阀门操作、排污作业，降低了站场的运维成本。
