150级凸面焊颈法兰与盲板结构设计

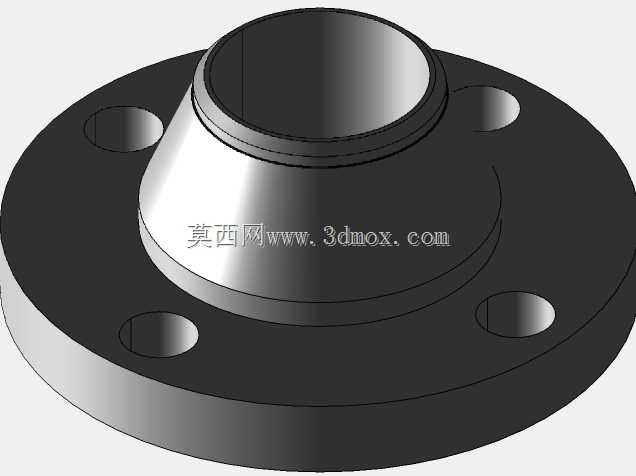

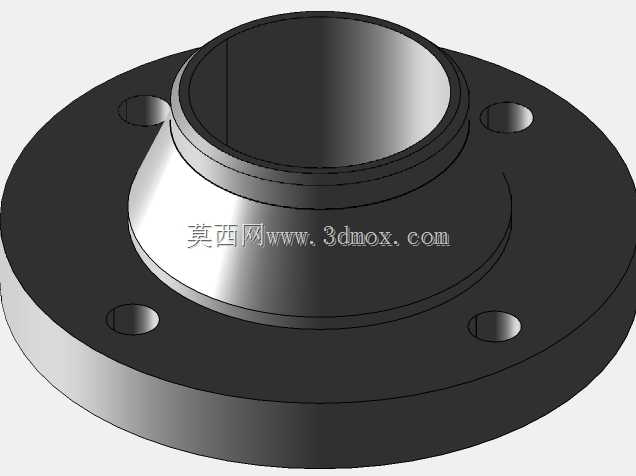

　　在石油化工、市政给排水、热力输送等压力管道系统的布设与运维场景中，法兰类连接件是实现管段对接、端口封堵、设备接驳的核心承压部件，本次设计的150级凸面焊颈法兰与盲板，针对中低压工况下的密封可靠性、安装便捷性需求做了针对性的结构优化，适配公称压力150磅级的常规流体输送管路使用。从实际工程用途来看，焊颈法兰主要用于管道与管道、管道与阀门/泵体等承压设备的永久性对接，其带颈结构能够将管道端部的应力均匀传导至法兰盘本体，避免平焊法兰常见的焊缝处应力集中问题，尤其适配存在轻微振动、温度波动的管路场景；配套的盲板则用于管路末端封堵、检修段临时隔断，能够在不拆卸相邻管段的前提下实现管路的截流封闭，相比焊接封头具备可拆卸、重复利用的优势，

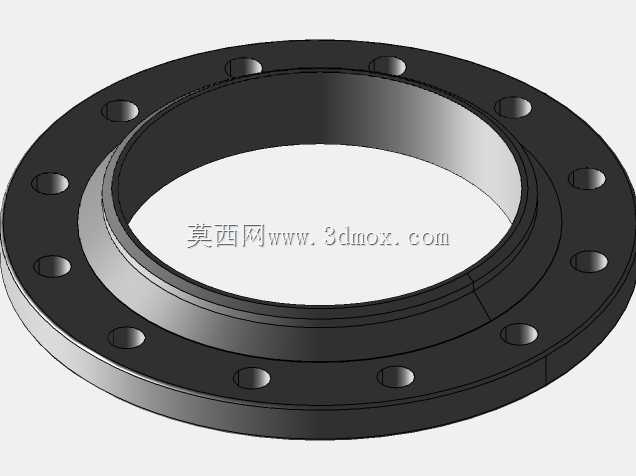

　　在定期检修、支路预留的场景中应用十分广泛。设计过程中首先参照压力管道连接件的通用设计规范，确定凸面密封面的结构形式，凸面的凸起高度与密封面粗糙度做了匹配控制，能够适配非金属平垫片、缠绕式垫片等常规中低压密封垫片，安装时垫片受压后能够充分填充密封面微观间隙，避免介质渗漏。法兰盘上的螺栓孔采用圆周均布设计，孔位公差严格控制在安装允许偏差范围内，能够保证对接时两片法兰的螺栓孔精准对中，避免强行穿螺栓带来的附加装配应力；焊颈端的内径与适配管道的内径做了等径匹配设计，焊接时能够实现内壁齐平，减少管路内部的介质流阻，同时避免焊缝处出现介质滞留、冲刷腐蚀的问题，颈段的过渡圆角做了圆弧处理，能够有效降低管道与法兰连接处的应力集中系数，

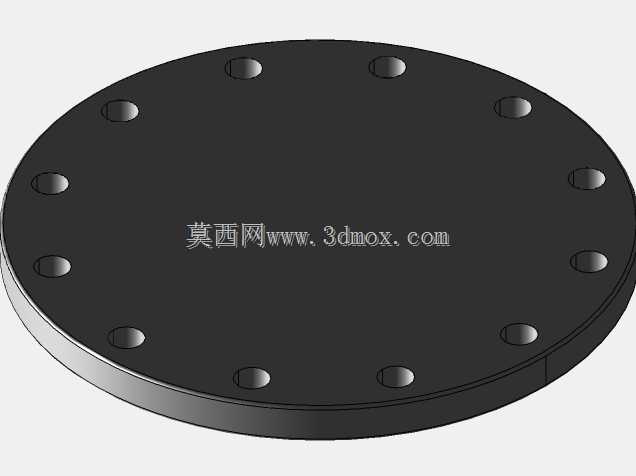

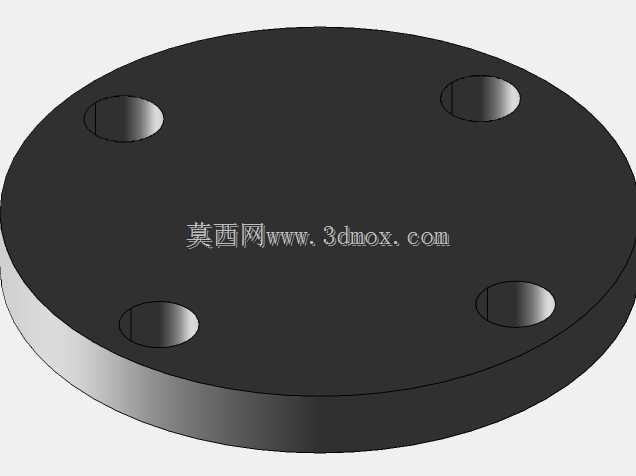

　　提升承压状态下的结构疲劳寿命。盲板的整体厚度经过承压强度校核，在150磅级对应的额定工作压力下，盲板本体的变形量控制在密封允许的范围内，不会因承压变形导致密封面泄漏；盲板的密封面与配套焊颈法兰的凸面尺寸完全匹配，螺栓孔分布圆直径、孔径参数与同规格法兰保持一致，能够实现同压力等级、同通径法兰的通用互换，无需单独定制连接件。从安装边界来看，该套法兰与盲板的外径尺寸、螺栓孔数量、孔位分布均符合对应通径150级法兰的通用安装尺寸要求，安装时不需要对相邻管段做额外的切割调整，可直接替换现场同规格的老旧失效法兰或盲板；焊颈端与管道连接采用对接焊缝，焊接时可在颈段背面做衬垫保护，保证焊缝根部焊透，焊接完成后可对焊缝做无损检测，确保焊接质量满足压力管道的验收要求。在管路系统装配时，法兰与盲板的对接面需要清理干净，垫片放置在密封面中心位置，螺栓紧固时采用对角分次紧固的方式，保证各个螺栓的预紧力均匀一致，避免因预紧力不均导致的垫片偏压、密封失效问题。针对不同的输送介质特性，该结构可适配碳钢、不锈钢等多种材料的加工制造，模型中预留了材料属性的修改接口，设计人员可根据实际工况的介质腐蚀性、工作温度范围调整对应的材料参数，快速生成符合项目需求的工程图纸。在三维建模过程中，所有的安装配合面都做了公差匹配设计，法兰密封面、螺栓孔、焊颈内径等关键尺寸的建模精度满足工程出图要求，可直接导出二维工程图用于生产加工，也可用于管路系统的整体装配干涉检查，

　　提前预判安装过程中可能出现的空间冲突问题，减少现场安装的返工概率。对于管路设计人员来说，该模型可直接导入到整体管路装配体中，用于完成泵站、阀组、工艺管段的整体布局设计，核对法兰与周边设备、支吊架的安全距离，保证后期运维操作有足够的作业空间；对于生产加工人员来说，模型的结构细节完整，倒角、圆角、焊缝坡口等工艺结构都做了明确的建模表达，能够直接对接数控加工编程，减少工艺人员的二次建模工作量。在实际运维场景中，该类凸面焊颈法兰与盲板的密封性能稳定，只要按照规范要求安装紧固，在额定工作压力下可实现长期无泄漏运行，盲板拆卸时只需松开对应螺栓即可打开管路端口，无需切割管段，能够大幅缩短管路检修、介质置换的作业时间，降低运维过程中的材料损耗与人工成本。
