0.75英寸WKM带锁手动球阀结构设计

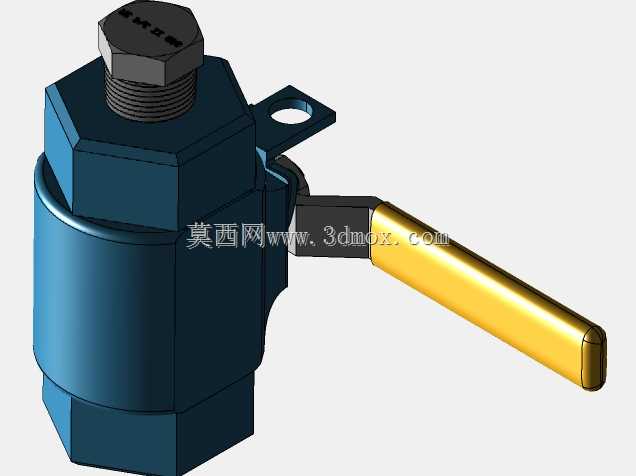

　　这款产品的锁定结构直接集成在阀体与手柄的连接基座位置，不需要额外加装锁具附件，安装后即可直接使用，减少了现场二次改造的工作量。从设计思路层面拆解，这款球阀的结构完全围绕小口径管路的安装与使用需求展开，阀体采用六角外形设计，并非随意选择的造型，一方面六角结构可以适配常规活动扳手、开口扳手的夹持需求，安装拧紧时不需要定制专用工装，现场施工的通用性更强；另一方面六角结构的力学性能更均衡，在承受管路内压与安装拧紧力矩时，应力分布更均匀，不会出现局部应力集中导致的阀体开裂问题。顶部的外螺纹接口与底部的内螺纹接口，采用统一的0.75英寸管螺纹规格，匹配同口径的常规管路连接标准，不需要额外配置转接头即可直接接入现有管路系统，降低了管路改造成本。在中小口径流体输送管路的现场运维场景里，带锁球阀的应用占比一直不低，尤其是需要防止非授权误操作的工艺段，比如厂区公用工程分支、民用燃气管路入户端、小型实验装置的介质切断点位，这类点位不需要频繁调节开度，核心需求是可靠通断、操作后可锁定状态、安装空间紧凑，0.75英寸规格的WKM锁定球阀恰好匹配这类场景的使用要求。从实际功能来看，这款球阀属于浮动球结构的手动切断阀，核心作用是在管路系统中实现介质的双向通断控制，自带的锁定结构可以在手柄处于全开或者全关位置时，通过挂锁等方式将手柄位置固定，避免无关人员误扳动手柄导致介质通断状态异常，从根源上降低误操作引发的介质泄漏、工艺中断风险。不同于常规无锁球阀，

　　手柄部分采用长杆式设计，操作力臂经过匹配计算，操作人员徒手即可完成开关动作，不需要借助加力杆，同时手柄表面做了防滑处理，即使手上沾有少量油污或者水渍，也能稳定施力，不会出现打滑问题。手柄端部的圆弧过渡设计，也避免了操作过程中尖锐棱角划伤操作人员的风险。关于安装边界与尺寸参数，这款球阀的整体轴向长度控制在小口径管路安装的常规预留空间范围内，阀体最大外径适配0.75英寸管螺纹的配套安装间距，安装时不需要额外扩大管路的预留操作空间，无论是新建管路安装还是旧阀替换，都能直接适配原有安装位。顶部外螺纹的伸出长度经过优化，既保证了螺纹连接的啮合长度满足密封承压要求，又不会因为螺纹过长导致安装后与周边管路部件发生干涉。

　　侧方的锁孔位置预留了足够的挂锁操作空间，锁定时不需要将手柄拆卸或者调整位置，直接在安装状态下即可完成上锁、解锁操作。从密封结构来看，球体与阀座的密封面采用硬密封配合软密封的组合形式，既可以耐受常规水、燃气、低压油品等常见介质的腐蚀，又能在多次开关操作后保持密封性能不下降，不会因为长期使用出现内漏问题。阀杆部位的密封采用多层填料结构，即使在管路存在一定压力波动的情况下，也能保证阀杆处不会出现外漏。阀体的连接部位采用整体锻造结构，没有多余的焊接接缝，从结构上减少了潜在的泄漏点，承压能力更稳定。在实际选型适配过程中，这款球阀适合公称压力不超过1.6MPa的常温流体管路，安装时需要注意介质流向，虽然浮动球阀本身支持双向截断，

　　但安装时保持阀体标识的流向与介质流向一致，可以延长阀座的使用寿命。手柄的安装方向可以根据现场操作空间进行调整，只需要在安装时将阀杆顶部的压盖松开，调整手柄角度后重新拧紧压盖即可，不需要拆解整个阀体，适配不同安装方位的操作需求。不同于大口径球阀需要配套支架、执行器的复杂结构，这款小口径带锁球阀的结构非常精简，整体零件数量少，后期维护时只需要更换阀座填料与密封件即可完成检修，不需要整体更换阀门，运维成本更低。在三维建模过程中，这款模型完整还原了阀体的六角外形、螺纹细节、锁定结构的锁孔位置、手柄的曲面造型，所有配合面的尺寸都按照实际加工公差进行了预留，既可以用于管路系统的三维布局装配校验，检查安装时是否存在部件干涉，也可以作为同类型阀门设计的参考原型，帮助结构设计人员快速完成小口径带锁球阀的方案迭代。
