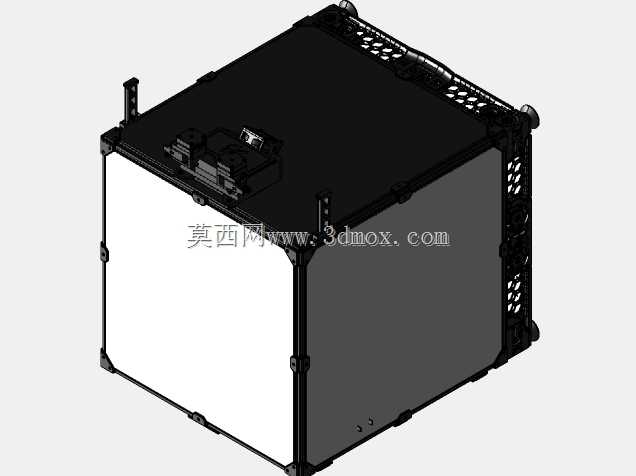

封闭式桌面级FDM3D打印设备结构

　　这款封闭式桌面级FDM打印设备的结构设计，首先围绕小空间内的稳定打印需求做了整体布局规划，区别于开放式的桌面打印设备，全封闭的箱体结构首先解决了ABS、PC等工程耗材打印过程中的温场均匀性问题，避免打印件因为环境温度骤变产生层间开裂、翘曲变形的问题，箱体的侧面采用半透明的遮光板材，既可以在打印过程中直观观察内部的打印进度与喷头运行状态，也能阻挡打印过程中可能产生的微量耗材挥发物直接扩散到操作空间，同时降低打印过程中运动部件产生的噪音向外传递。从机架的结构设计来看，整体采用铝型材拼接的框架作为受力基础，型材的拼接位置做了隐藏式的角件固定设计，外部覆盖的面板通过快拆卡扣与型材框架连接，不需要额外的外露螺丝固定，既保证了外观的整体性，

　　也方便后期维护的时候快速拆卸对应位置的面板，对内部的运动组件、电路组件进行检修调整。设备顶部预留了挤出机构与走线的安装空间，挤出端采用近程送料的结构布局，缩短了耗材从送料齿轮到喷头喉管的送料距离，对于柔性耗材的打印适配性更好，送料过程中不会因为耗材弯折导致送料不畅、断料的问题。箱体的后侧预留了通风过滤组件的安装位，可根据使用需求加装活性炭过滤模块，将打印过程中腔体内的空气经过滤后排出，适配家庭、小型工作室等对空气质量有要求的使用场景。从安装边界的尺寸规划来看，整体的外轮廓尺寸控制在常规桌面可承载的范围内，底部的支撑脚做了防滑减震的橡胶垫设计，放置在普通木质桌面、金属工作台面上都不会因为打印过程中运动部件的往复移动产生整体滑移，也能降低震动传递到桌面产生的共振噪音。运动组件的安装位置做了内藏式的设计，X、Y轴的传动导轨全部布置在箱体内部的框架上，运动行程的两端都设置了物理限位与光电限位的双重保护结构，避免设备回零或者高速运动过程中出现滑块脱轨、撞机的问题。Z轴的传动采用双丝杆同步驱动的结构，相比单丝杆驱动的结构，打印平台升降过程中的平稳性更好，大尺寸打印平台满载模型重量的时候也不会出现平台倾斜、层纹错位的问题，平台的调平结构采用手动旋钮加自动调平探针结合的方式，初次安装调试的时候可以通过手动旋钮快速调整平台的整体水平度，后续每次打印前通过探针自动采集多点的平台高度数据，在切片过程中自动补偿平台的平面度误差，降低使用者的调试门槛。

　　电路控制部分的安装位布置在箱体的后侧下部，与打印腔体做了物理隔断，避免打印腔体的高温传递到控制板、电源模块上，导致电子元件因为长期高温工作出现寿命衰减的问题，控制板的安装位置预留了足够的散热空间，可加装静音散热风扇对电路部分进行主动散热，电源接口、数据传输接口全部布置在箱体后侧的下部面板上，走线不会从设备侧面、正面引出，避免影响设备的整体摆放与外观整洁度。设备的正面面板预留了可开合的舱门结构，舱门采用磁吸闭合的方式，开关不需要额外的锁扣结构，打印完成后可以直接打开舱门取出打印件，舱门的闭合缝隙处做了密封胶条的安装槽位，加装胶条后可以进一步提升箱体的密封性，减少腔体内的热量流失，维持腔体内温度稳定。从实际应用场景来看，

　　这款设备既可以满足个人爱好者的DIY制作、模型手办打印需求，也可以适配小型工作室的小批量功能件打样、工装夹具制作需求，封闭的结构设计让设备在日常使用过程中不需要担心外界的灰尘、杂物落入运动导轨或者打印平台上，影响打印精度或者设备使用寿命，整体的结构设计在保证结构强度的前提下尽可能压缩了非必要的外部尺寸，相比同打印尺寸的其他封闭设备，占用的桌面空间更小，搬运移动也更加方便。在细节设计上，箱体顶部的边角位置做了圆角过渡处理，避免日常搬运、操作过程中尖锐的边角划伤使用者，框架上预留了多个走线槽位，所有内部的电机线、传感器线、加热线都可以通过走线槽隐藏布置在型材的槽内，不会在腔体内部出现杂乱的走线，既提升了内部的整洁度，也避免运动过程中拖链剐蹭到走线导致线路磨损、短路的问题。打印平台的安装结构做了快拆设计，平台表面采用柔性磁吸贴膜，打印完成后可以直接将柔性平台取下，弯折即可让打印件与平台分离，不需要借助铲刀等工具撬动平台，避免操作过程中损坏平台表面或者刮伤打印件。
