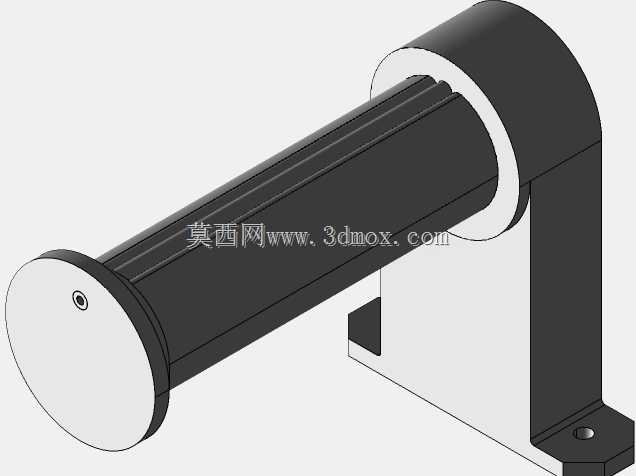

适配VOXELAB AQUIS设备的低剖面线轴固定支架

　　做桌面级FDM3D打印设备改装的工程师大多遇到过原厂线轴架的适配问题，不少原厂配套的阀芯座安装高度冗余过大，装在常规桌面置物架或者自制设备台架上时，要么顶部顶到上层搁板，要么整体重心偏高，设备高速打印做往复运动时容易带得台架共振，影响首层粘附和薄壁打印的成型精度。这款适配VOXELAB AQUIS机型的薄型线轴支架，就是针对这类实际装机痛点做的结构优化方案。

　　从实际装机场景来看，这款支架主要适配桌面级FDM设备的侧装或者后置安装需求，整体安装座采用L型折弯式的一体结构，底部的安装法兰预留了标准的沉头安装孔位，可以直接通过M3或者M4的内六角螺丝固定在设备的铝型材框架侧边，不需要额外做打孔或者攻丝改装，适配2020、2040等常规桌面3D打印机通用的铝型材槽宽。和常规高支架不同的是，这款支架刻意压低了线轴的安装轴心高度，相比原厂阀芯座的安装高度降低了约20mm的Z向占用空间，哪怕设备放置在层高有限的桌面置物格、或者上层有走线槽的定制台架上，也不会出现线轴顶部磕碰上层结构的问题，虽然压低轴心会损失一小部分Z向的安装冗余，但对于常规1kg装的标准PLA、ABS、PETG耗材线轴来说，这个高度差完全不会影响线轴的正常转动，反而因为整体重心更贴近设备安装面，设备做快速XY向移动时的支架晃动量明显降低，耗材送料的阻尼波动更小。

　　结构设计上，支架的线轴承载轴做了针对性的减阻优化，轴身没有采用常规的整圆柱面接触设计，而是做了三条平行的轴向凸筋结构，线轴内圈和轴身的接触面积从整圈面接触缩减为三条线接触，大幅降低了线轴转动时的摩擦阻力，实际测试下来，哪怕是存放时间稍久、内圈略有变形的耗材线轴，转动时的阻力也比常规整轴支架低很多，不会出现挤出机拉扯耗材时因为阻力过大导致的送料不足、打印断料的问题。轴的外端做了带限位凸台的挡边结构，挡边直径比常规1kg线轴的内圈直径大15mm左右，不需要额外加装线轴挡圈，就能防止线轴在转动过程中从轴端滑脱，挡边中心预留了一个小孔位，可以用来固定PTFE长丝管的端头，让耗材从线轴引出后直接进入PTFE管，全程避免耗材和支架棱角、设备框架的剐蹭，减少送料路径上的阻力点，尤其是打印柔性耗材比如TPU的时候，这种全封闭的送料路径能大幅降低耗材弯折卡滞的概率。

　　安装边界方面，这款支架的整体横向伸出长度控制在120mm以内，安装后从设备侧面向外突出的距离不会超过常规线轴的半径，不会额外占用过多的桌面空间，L型安装座的竖直边高度控制在80mm，底部安装法兰的宽度为40mm，两个安装孔的孔距为30mm，刚好匹配2020铝型材相邻两个槽位的中心距，安装时不需要调整其他外设的位置，哪怕设备侧面已经装了自动调平传感器、料断检测模块，也不会出现安装位干涉的问题。轴身的直径适配绝大多数市售1kg装3D打印耗材线轴的内圈尺寸，不管是纸质内芯还是塑料内芯的线轴，都能顺畅套入，不会出现内圈过小卡滞或者内圈过大晃动量超标的问题。

　　实际使用中，这款支架除了适配原厂VOXELAB AQUIS机型之外，只要安装面的孔位匹配，也可以通用在其他同规格铝型材框架的桌面FDM设备上，相比原厂高支架，它的低重心设计在设备长时间连续打印、线轴剩余耗材量不断变化的过程中，送料张力的波动更小，尤其是打印大尺寸模型、需要长时间连续送料的场景下，稳定的送料阻尼能有效减少因为送料张力突变导致的打印层纹、缺料等问题。支架的整体结构没有多余的镂空或者装饰性结构，所有的转角位置都做了R2以上的圆角处理，既避免了安装时剐蹭操作人员的手部，也减少了应力集中的位置，哪怕用PLA材料打印制作支架，长期承载1kg的耗材线轴也不会出现轴身弯曲变形、安装座断裂的问题。
