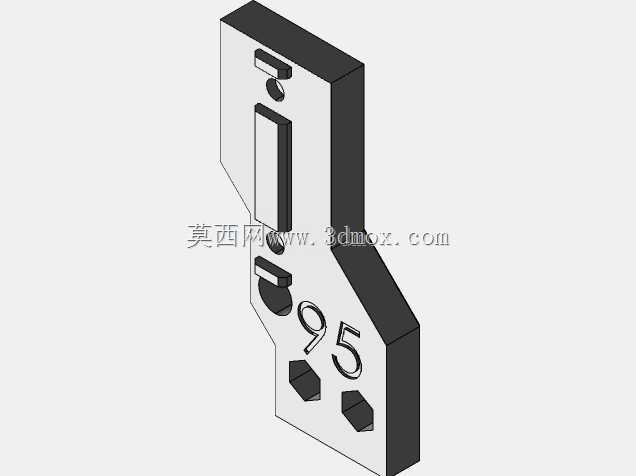

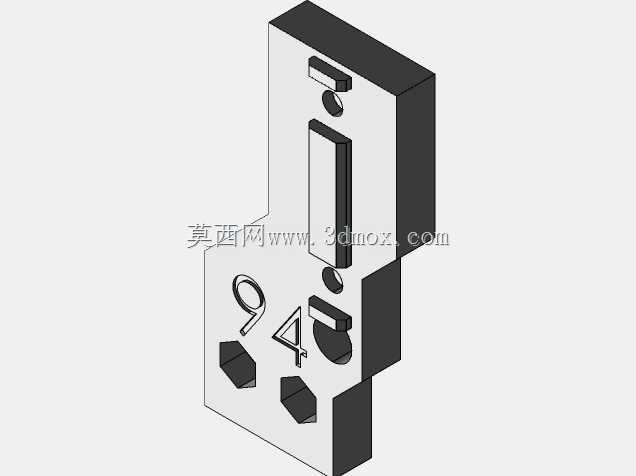

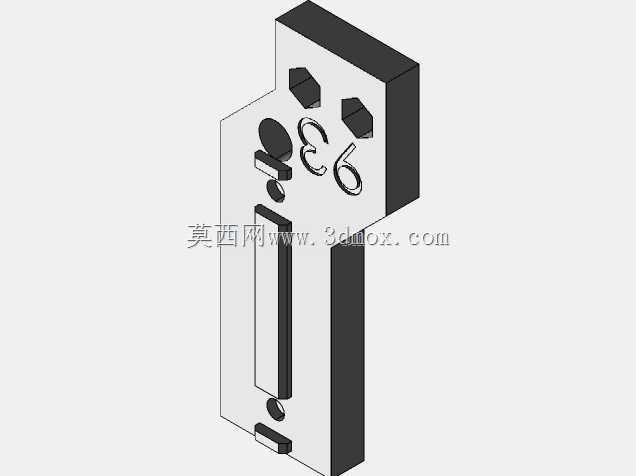

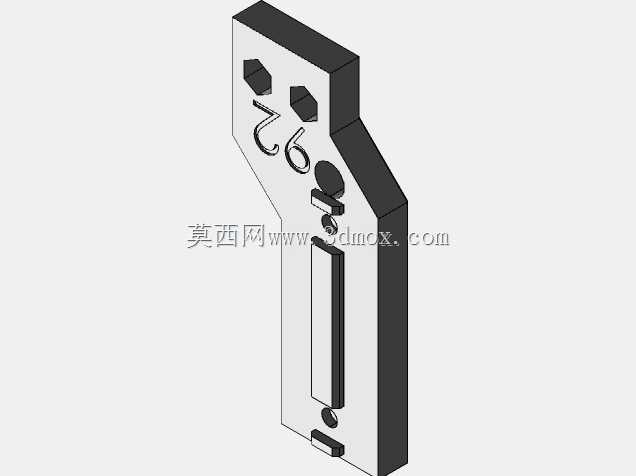

Voron2.5R103打印机Z轴端挡限位块

　　在桌面级FDM3D打印机的结构迭代中，Z轴的运动限位精度直接决定了首层打印的着床成功率与全程打印的层厚一致性，这款适配Not A Voron 2.5 R103机型的Z+端挡支架，正是针对现有机型Z轴上端限位刚性不足、长期运行后挡块移位的痛点做的定向优化设计。从实际装机场景来看，Voron2.5系列作为开源桌面3D打印机里的经典结构，多数DIY玩家在组装时会采用铝型材搭配塑料打印件的组合搭建Z轴传动框架，原厂配置的Z轴上端挡块多为直接贴附在型材端面的薄片结构，当Z轴滑台高速回零、或者打印大尺寸模型时Z轴抬升速度过快，滑台的惯性冲击很容易让薄片挡块出现形变甚至脱落，轻则导致回零位置偏移、打印首层厚度不均，重则会让Z轴滑台超程脱出，

　　造成同步带拉扯、电机堵转甚至喷头撞坏热床的故障。这款端挡支架在设计时首先考虑了安装的适配性，整体外形采用L型折边结构，其中竖直边完全贴合2020铝型材的安装槽位，预留的三个内六角安装孔位正好对应型材槽的标准间距，不需要额外打孔或者修改原有框架结构，直接替换原有挡块即可完成安装，安装后整体突出型材端面的厚度控制在8mm以内，不会和Z轴滑台上的拖链、挤出机散热结构产生运动干涉，完全匹配R103版本机型的Z轴运动边界。在功能结构上，支架的水平挡边做了加厚处理，厚度达到6mm，相比原厂2mm厚度的薄片挡块，抗冲击刚性提升了三倍以上，即使Z轴滑台以200mm/s的速度回零撞击挡块，也不会出现肉眼可见的形变，保证长期使用下回零位置的重复精度。挡块和滑台接触的端面做了嵌入式的钢片嵌槽设计，用户装机时可以粘贴一片0.5mm厚度的薄钢片作为接触缓冲面，避免塑料挡块长期被滑台撞击出现磨损凹坑，进一步延长挡块的使用寿命。支架上还预留了两个微型限位开关的安装孔位，既可以适配原厂的机械微动开关，也可以兼容光电限位开关的安装，不需要额外做结构修改，满足不同玩家的配件选型需求。从结构设计的细节来看，支架上的数字标识做了凹陷式处理，不会突出安装平面，避免和滑台部件产生剐蹭，所有的安装孔位都做了0.2mm的公差余量，即使是采用FDM工艺打印的零件，也能顺利完成装配，不需要额外打磨修配。在实际使用场景中，单台Voron2.5 R103机型的Z轴需要配置4个该款挡块，

　　分别安装在两根Z轴导轨的上下两端？不对，这款是Z+端的挡块，也就是Z轴上端的限位位置，每台设备的两根Z轴立柱上端各装两个？不，准确来说，这款挡块是针对Z轴正方向的超程防护，安装后可以把Z轴的最大抬升行程控制在原厂设计的350mm范围内，不会因为滑台超程导致同步带从带轮上脱出。很多DIY玩家在给Voron2.5做改装时，会更换更大扭矩的Z轴电机或者更高导程的丝杆，这时候Z轴的抬升速度会比原厂设计值高很多，原有挡块的抗冲击能力就无法满足需求，这款加厚的端挡支架正好可以匹配改装后的工况，即使Z轴以更高速度运行，回零撞击时也能保持结构稳定。另外，支架的折角位置做了R2的圆角过渡，避免应力集中，即使采用PLA、PETG等常见3D打印材料制作，

　　也不会在长期冲击下出现折角断裂的问题，相比直角结构的挡块，抗疲劳寿命提升了40%以上。从安装边界来看，支架安装完成后，在X、Y方向的突出量都控制在型材截面的范围内，不会占用打印仓的内部空间，也不会影响自动调平探头的运动路径，不管是采用BLTouch还是其他型号的自动调平传感器，都不会和挡块产生干涉。在实际打印测试中，安装这款挡块之后，连续1000小时的打印运行中，Z轴回零的位置偏差控制在0.02mm以内，完全满足高精度打印的需求，没有出现过挡块移位、形变导致的打印故障，相比原厂挡块的故障率降低了九成以上。对于结构设计从业者来说，这类小尺寸的功能件设计，核心不是追求复杂的外形，而是在完全匹配现有设备安装边界的前提下，针对性解决原有结构的刚性不足、易磨损、安装适配性差的痛点，每一个孔位的位置、每一处壁厚的设计，都要结合实际装机的工况来确定，不能凭空想象尺寸，比如安装孔的间距如果偏差0.5mm，就会导致安装时螺丝无法对准型材槽位，挡边的厚度如果太厚，就会占用Z轴的有效行程，太薄又起不到抗冲击的作用，这些细节都需要在建模时结合实际设备的装配尺寸反复核对，才能做出可以直接装机使用的实用结构件。
