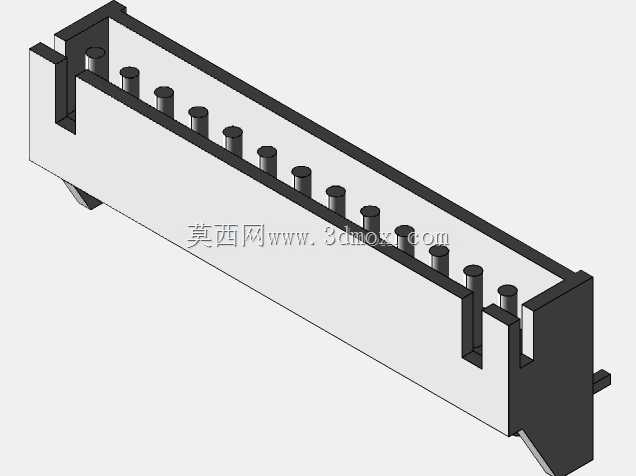

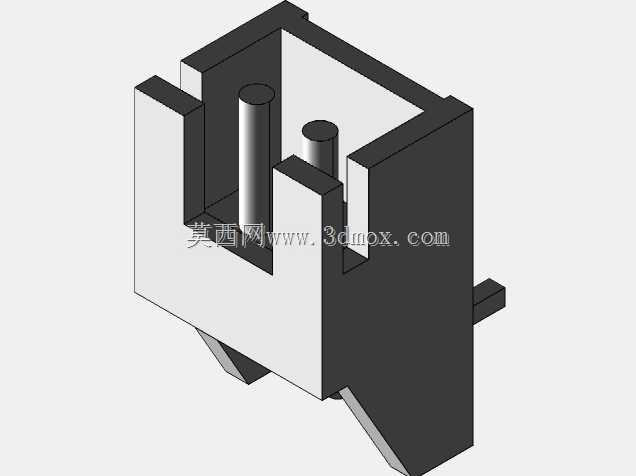

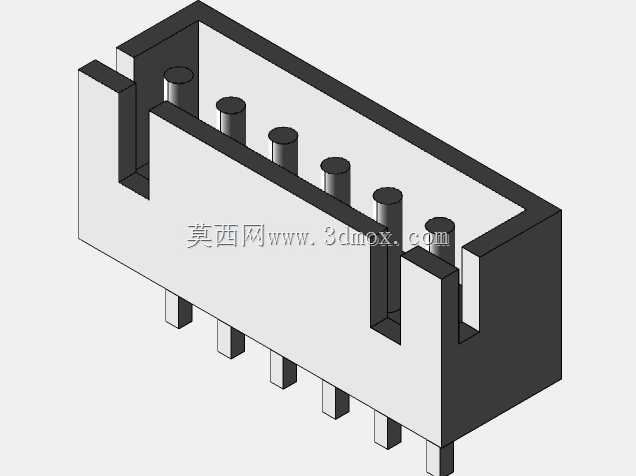

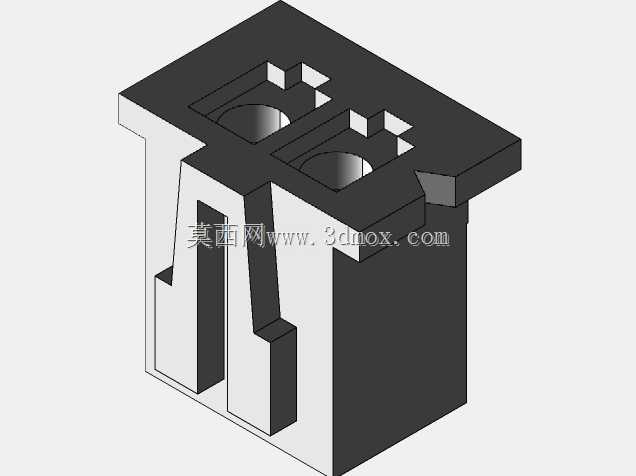

做消费电子、小型工控板卡布线的工程师对XH系列接插件不会陌生,这次拆解建模的是双位XH接插件的塑壳主体,日常在低压信号回路、小功率供电回路里用得极多,从智能家居控制板到小型PLC扩展模块的板端接线,几乎都能见到这类接插件的身影。

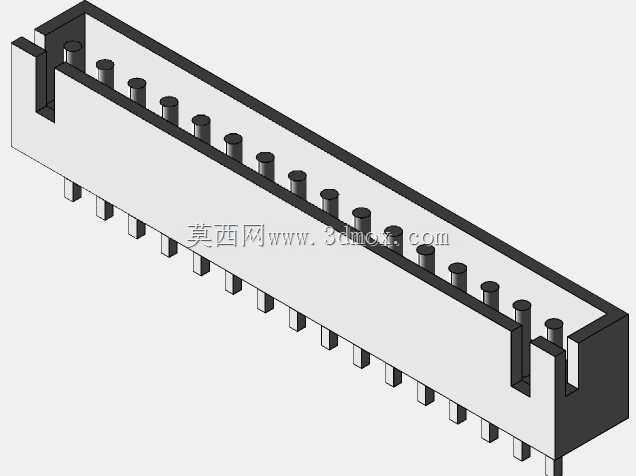

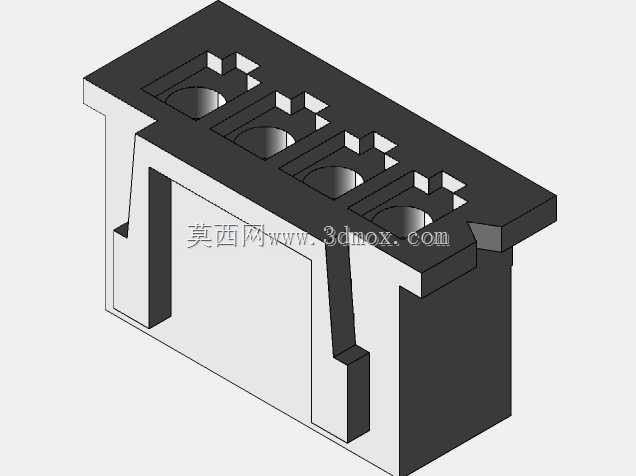

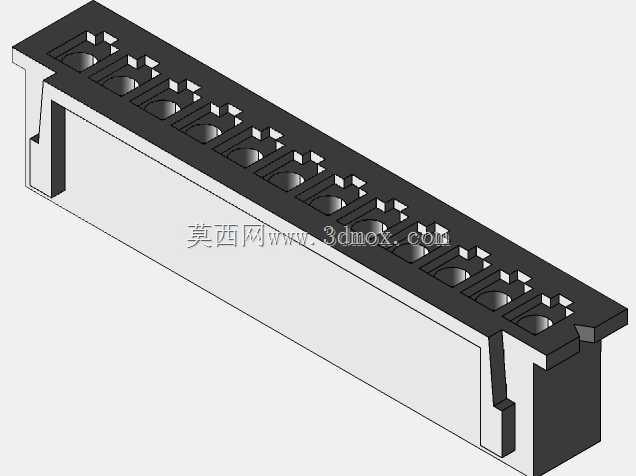

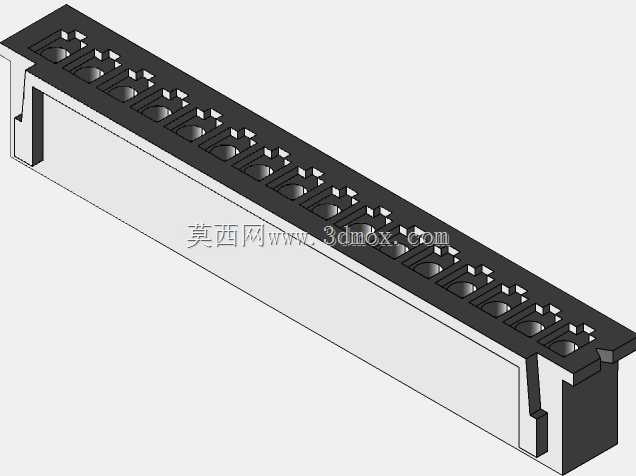

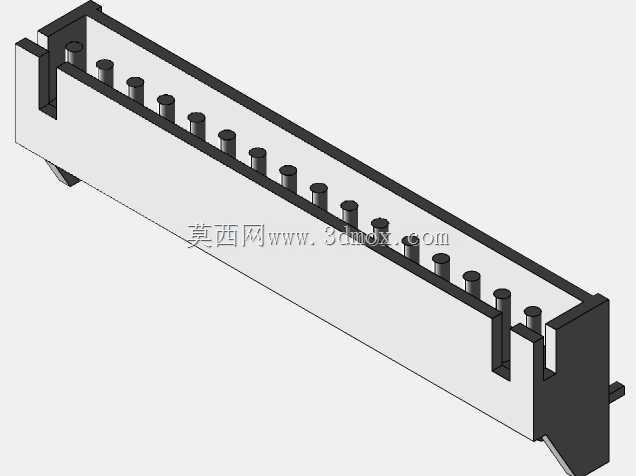

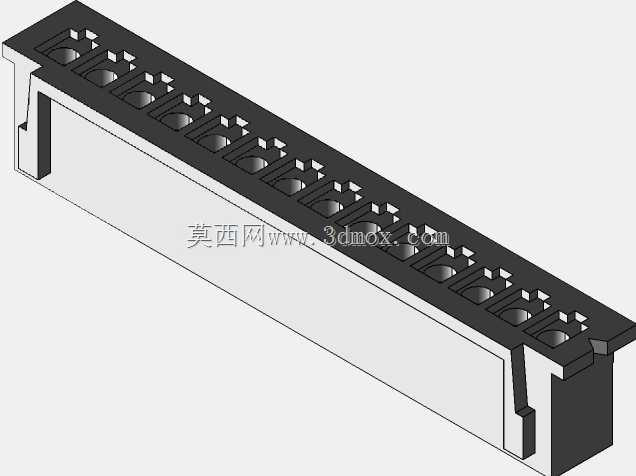

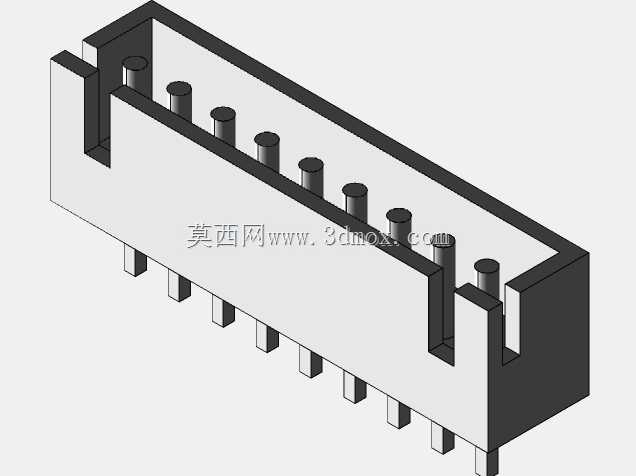

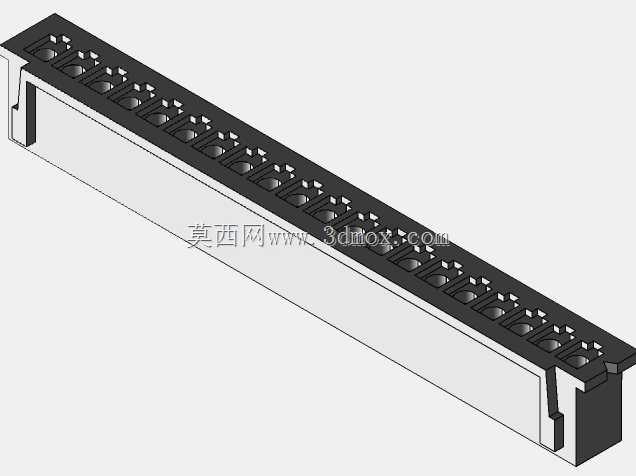

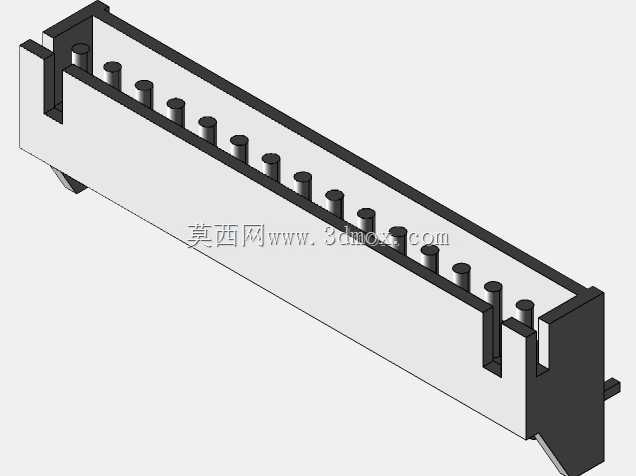

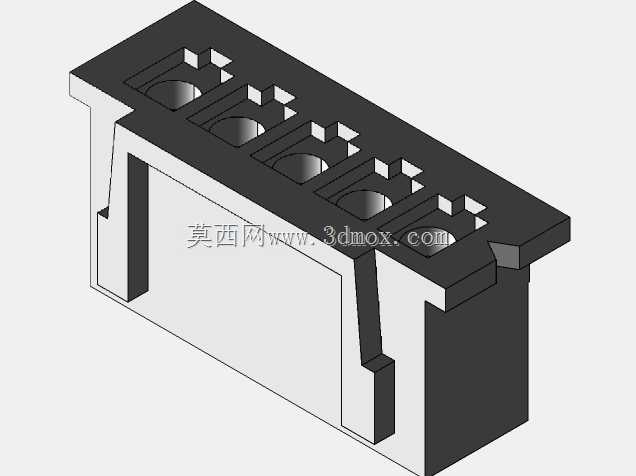

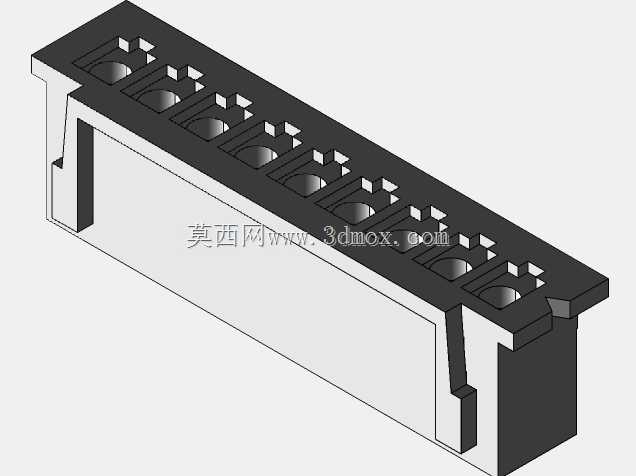

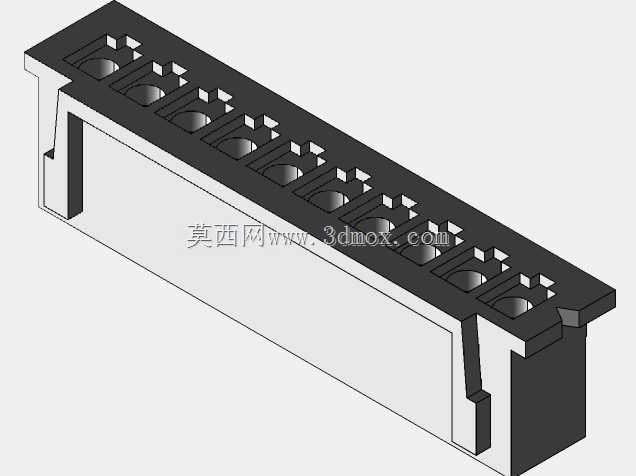

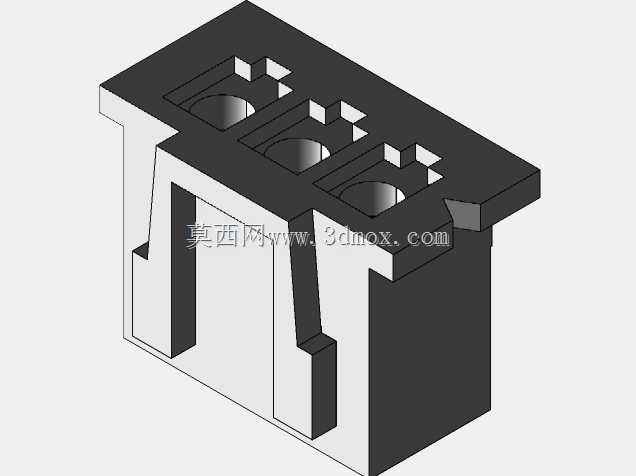

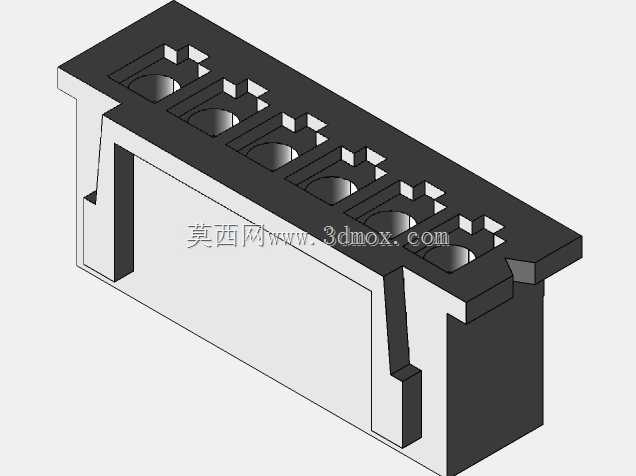

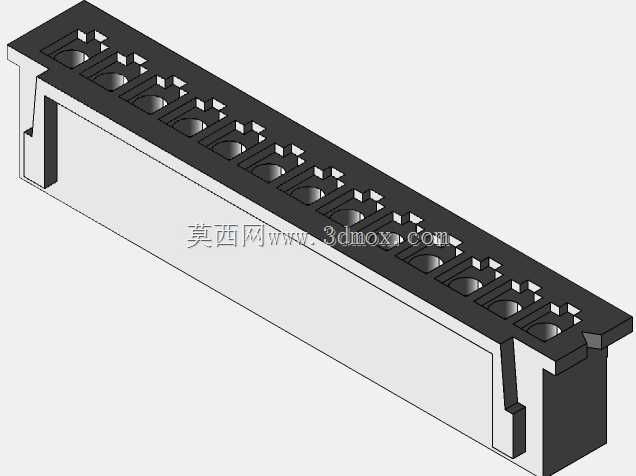

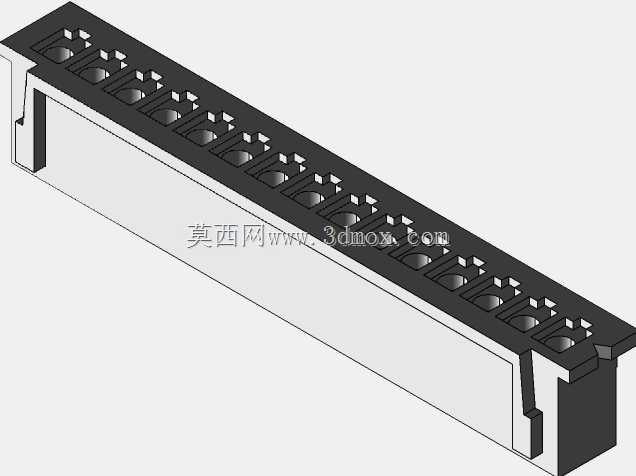

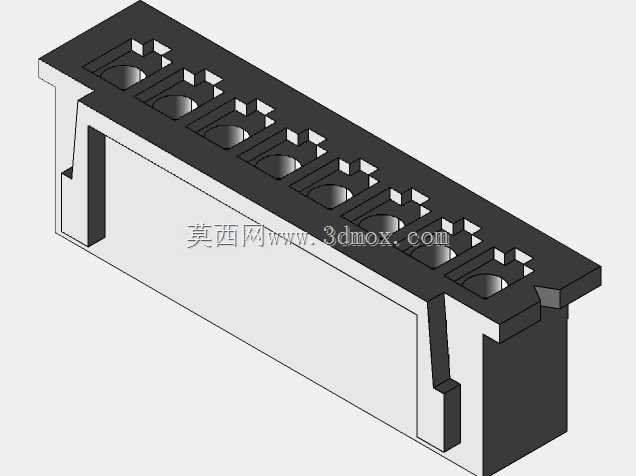

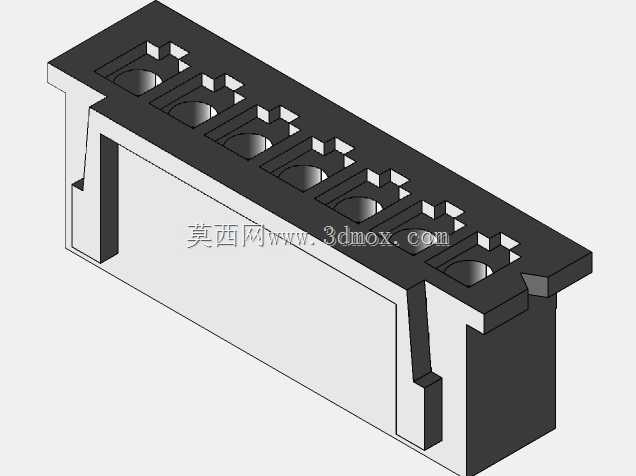

先从实际安装场景说,这类塑壳是配套2.54mm间距的XH端子使用的,塑壳内部的两个独立腔室,每个腔室都做了对应的防脱卡扣卡槽,端子压接好导线之后插入腔室,会被内部的倒刺结构卡紧,正常布线拉扯不会出现端子退针的情况,这也是很多新手布线时容易忽略的点——如果插端子的时候没有推到底,倒刺没卡进卡槽,后期设备震动很容易出现接触不良甚至端子脱出的问题。建模的时候特意把腔室内部的导向斜面做了还原,实际生产中这个斜面是为了让端子插入时能顺滑对位,不需要刻意对准就能顺着斜面滑到锁定位置,降低产线工人的装配难度。

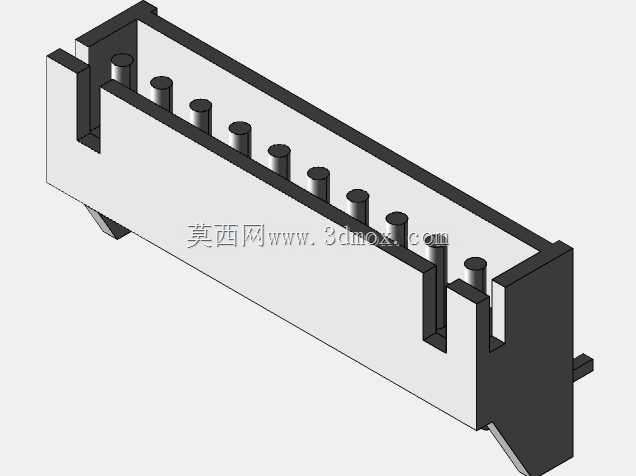

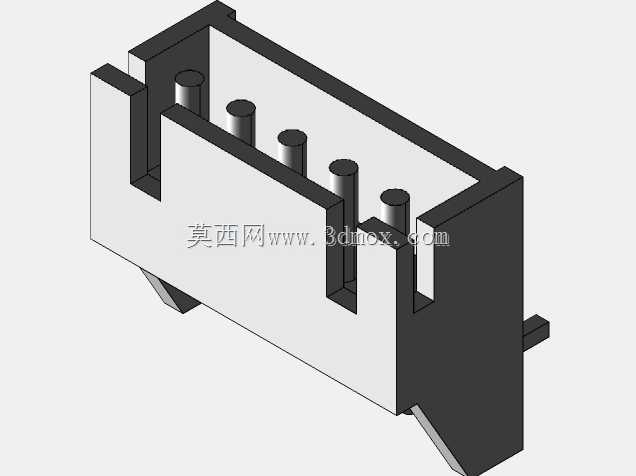

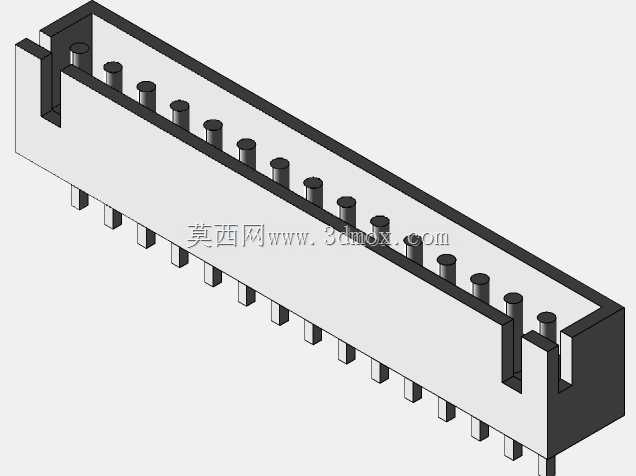

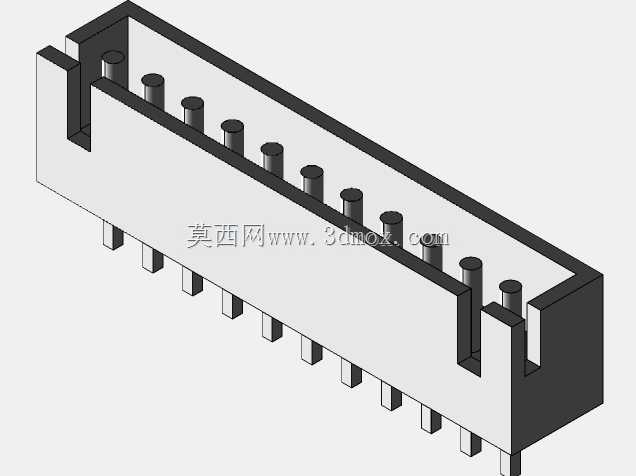

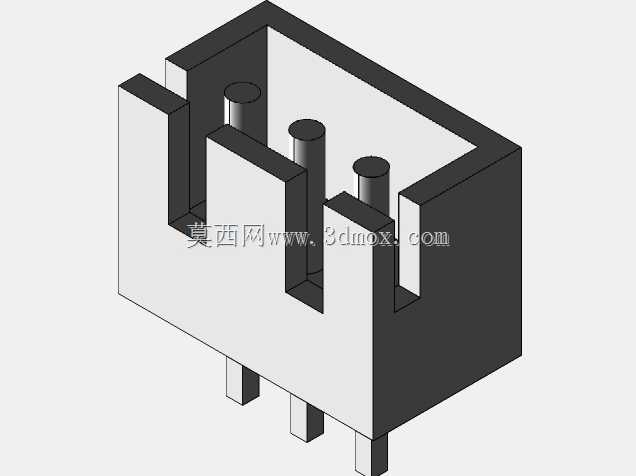

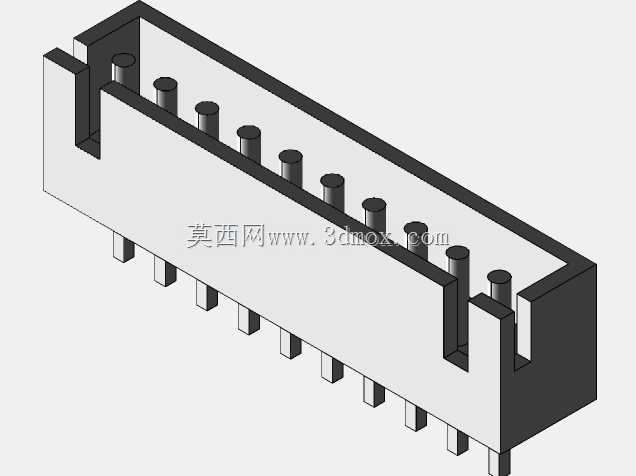

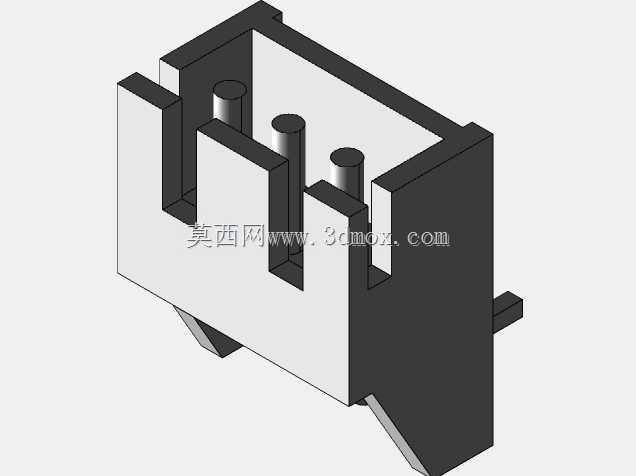

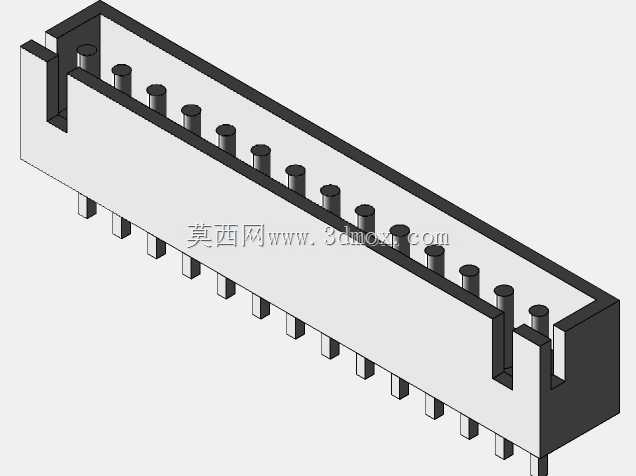

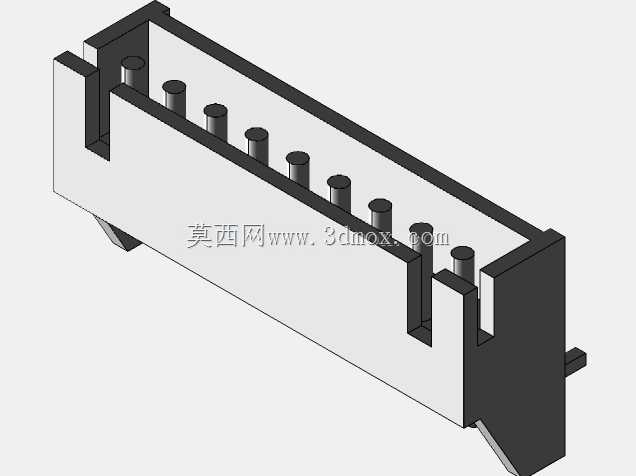

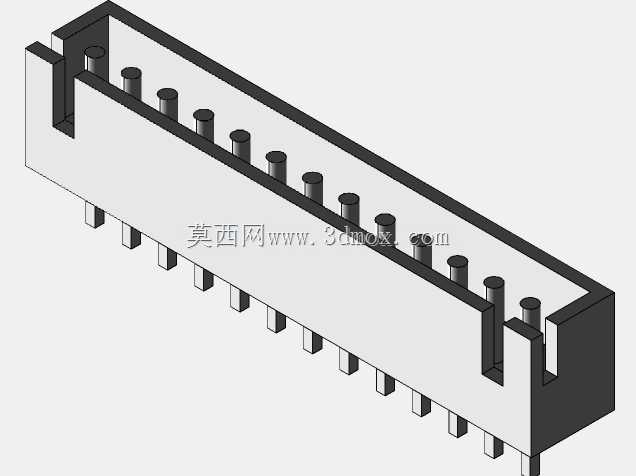

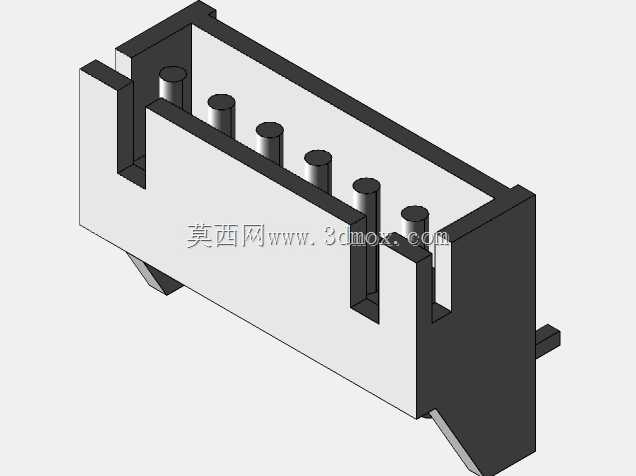

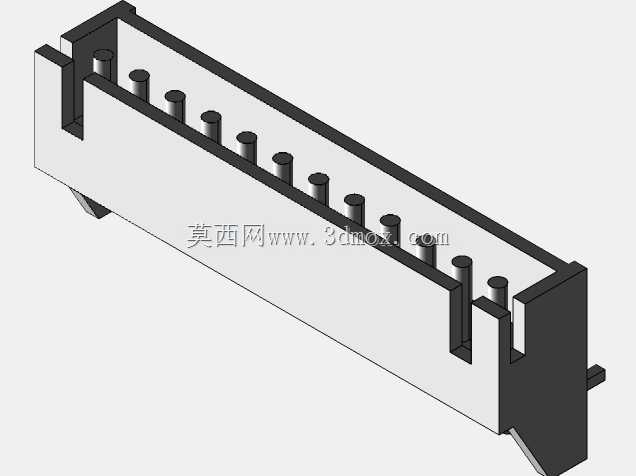

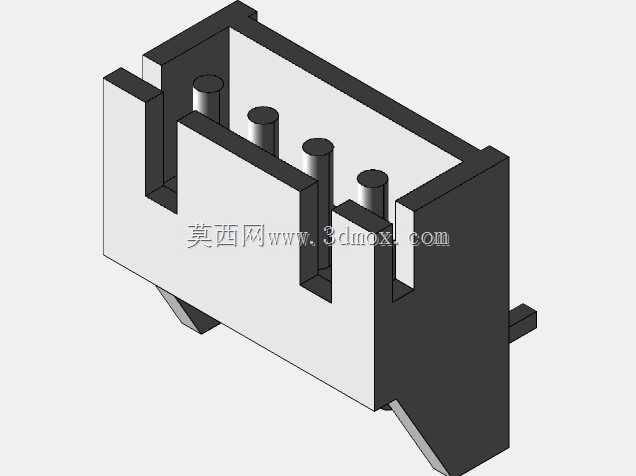

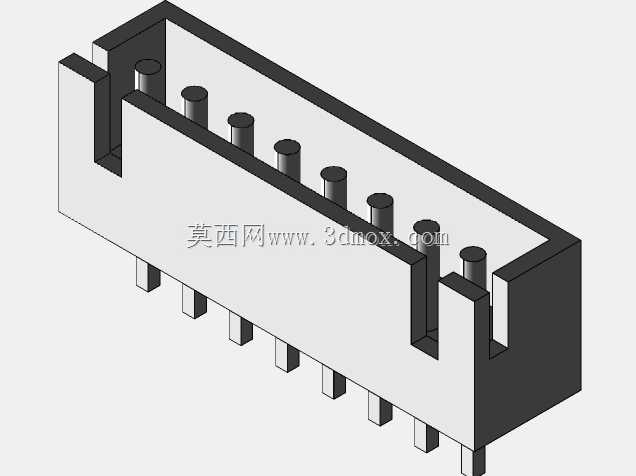

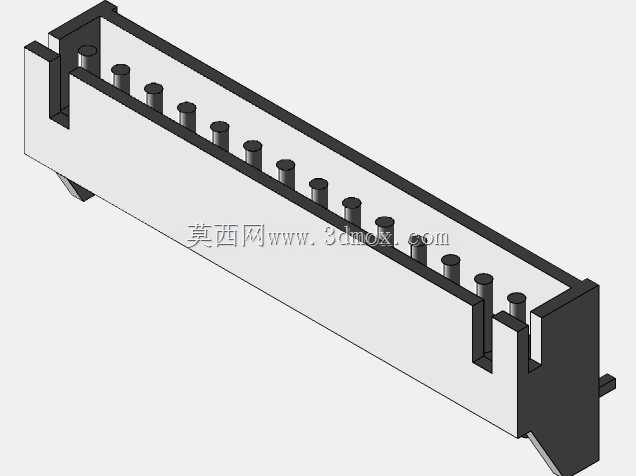

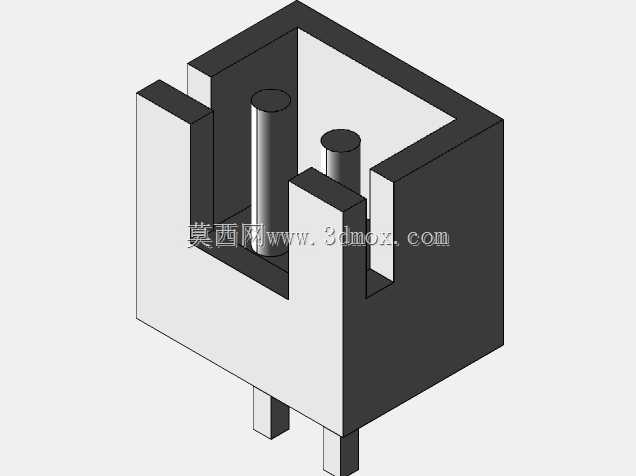

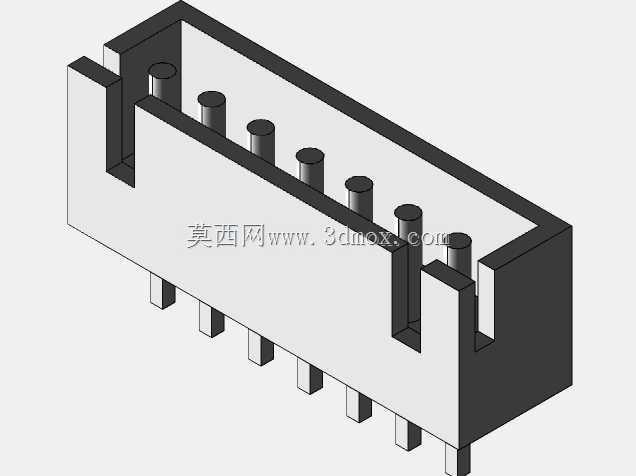

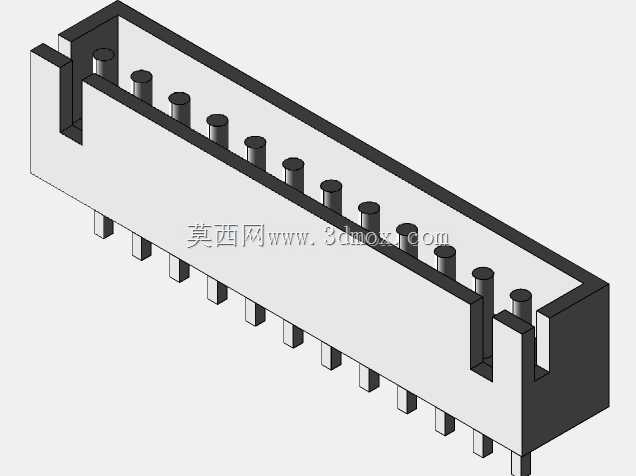

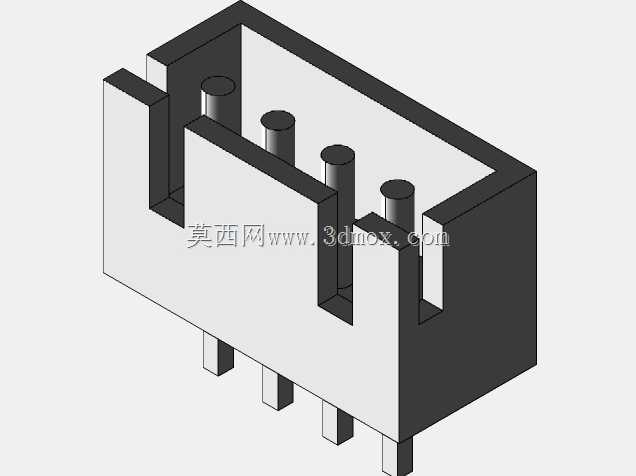

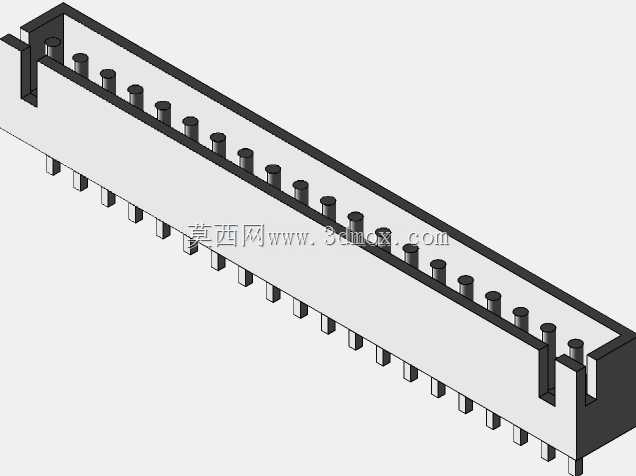

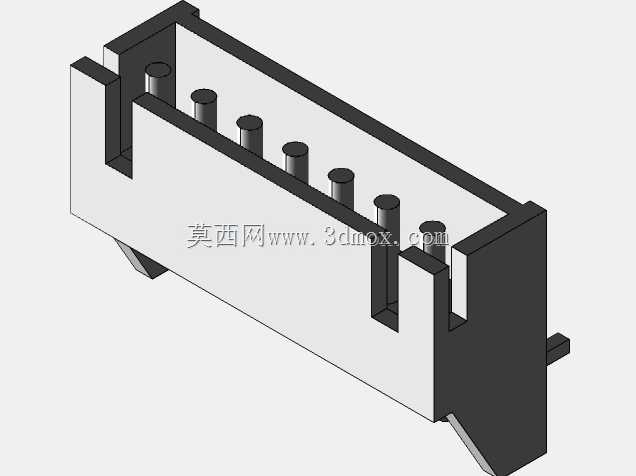

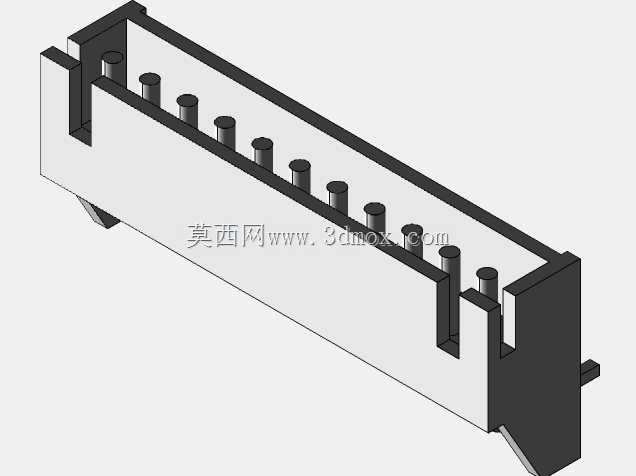

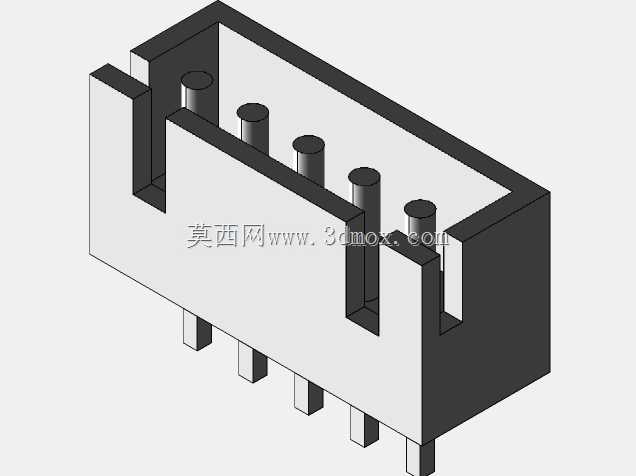

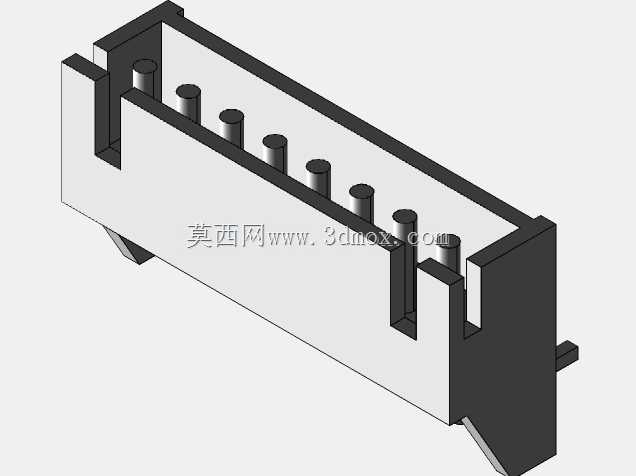

再看外形与安装边界,整个塑壳的板端插合面做了两个定位凸台,对应PCB板上焊接的针座导向槽,插合的时候凸台先卡进针座的导向位,能避免插歪导致的针脚弯折,很多维修场景里遇到的针座断针,多半是插合时没有对位硬怼导致的。塑壳的顶部做了两个方形的解锁窗口,需要拆卸端子的时候,用退针器从窗口伸进去压下端子的倒刺,就能顺利把端子从塑壳里拔出来,不需要硬扯导线,这个窗口的尺寸建模时严格按照实物公差做了匹配,要是窗口尺寸做小了,标准退针器伸不进去,后期维护拆端子会非常麻烦。
从设计思路上看,这类接插件塑壳用的是PA66加玻纤的注塑材质,建模时特意还原了塑壳外壁的加强筋结构,沿着插合方向的两条竖直加强筋,一方面是增加塑壳整体的结构强度,多次插拔不会出现壳体开裂,另一方面也能在塑壳注塑成型的时候减少材料收缩导致的形变,保证腔室间距的精度稳定在2.54mm的公差范围内,不会因为壳体变形导致和针座插合时出现卡滞。塑壳的进线端做了喇叭口导向,导线穿入的时候不会被塑壳边缘的披锋刮破绝缘层,避免出现线芯外露短路的隐患,这个细节很多非标的仿品接插件都没做,实际用的时候很容易刮伤导线绝缘皮,留下安全隐患。
实际选型的时候要注意,双位的XH塑壳对应的额定电流是每个回路3A,交流耐压能到500V,适合用在220V以下的低压回路里,要是用在大电流回路里会出现塑壳发烫甚至熔化的问题。安装的时候板端针座焊接在PCB上要保证垂直度,不然塑壳插合的时候会出现单边受力,时间长了容易导致针座焊盘脱裂。建模过程中把所有的装配干涉都做了校验,不管是和配套端子的配合,还是和板端针座的插合行程,都留了合理的装配间隙,不会出现过盈太大插不进去,或者间隙太松接触不良的问题,做布线设计的时候可以直接调取这个模型做装配干涉检查,不用再自己反复测量尺寸调整布线位置。
很多刚入行的结构工程师做设备布线的时候,容易忽略接插件的安装预留空间,比如这个双位塑壳的尾部要留出至少15mm的导线弯曲空间,顶部要留出3mm的退针器操作空间,要是外壳结构把这些空间占了,后期生产装配和维护的时候根本没法操作,只能临时磨外壳或者改线,非常耽误进度。这个模型把所有的安装边界尺寸都做了准确还原,做结构布局的时候直接把模型放进去,就能提前把预留空间留够,避免后期出现装配干涉的问题。另外塑壳侧面的防滑纹理也做了还原,插拔的时候手指捏在防滑纹位置,能用上力,不会因为手滑插不到位,这个细节虽然小,但在大批量产线装配的时候,能有效降低装配不到位的不良率。
