TEENSY4.1开发板结构三维数模

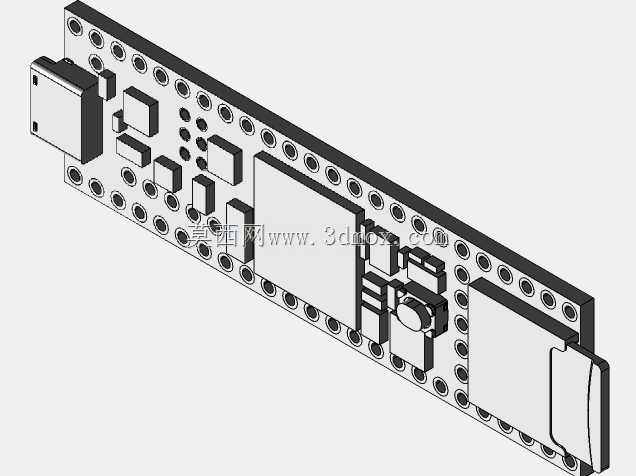

　　这款嵌入式控制开发板的三维数模，完整还原了板载元件布局、接口位置与安装孔位的全部细节，可直接用于嵌入式项目的结构适配、外壳设计与安装干涉校验。从实际工程应用场景来看，该开发板常被用于小型智能设备主控、自定义外设开发、创客项目原型验证、工业小型控制节点搭建等场景，很多做小型智能硬件、桌面级自动化装置、自定义人机交互设备的结构工程师，在做整机结构设计时，都需要精准的开发板数模来匹配内部安装空间，避免后期打样出现元件顶壳、接口对位偏差、安装孔无法对齐的问题。数模构建时，首先还原了PCB基板的整体外形轮廓，板身两侧的双排焊盘孔位完全按照实际引脚间距排布，每个孔的孔径、孔位坐标都和实物一致，方便设计时直接对齐固定柱或者排针避让空间。

　　板上的各个元件都做了等比例还原：左侧的USB接口做了精确的外形与插接深度建模，设计外壳时可以直接预留接口开口，不需要反复测量接口的突出高度与宽度；板上的主芯片、存储芯片、电源管理芯片都按照实际封装尺寸构建了外形轮廓，高度参数完全匹配实物 datasheet 标注值，能准确校验板上方的预留空间是否足够，避免外壳或者上层板压到元件；板载的复位按键、指示灯位置也精准还原，设计外壳按键开孔、指示灯导光结构时可以直接对位。设计思路上，建模时优先保证安装边界与接口位置的精度，对于元件的细节纹理做了适度简化，既保证结构设计时的尺寸参考准确性，也不会因为过多细碎特征导致装配体卡顿。板身底部的焊盘与元件突出高度也做了还原，

　　标注了背面内存垫的微小高度差，提醒结构设计时注意背面的预留间隙，避免安装时背面元件被底板挤压导致虚焊或者元件脱落。安装尺寸方面，板身的整体长宽、两侧安装孔的中心距、每个孔到板边的距离都严格匹配实物，孔位的大小适配常用的M2固定螺丝，设计固定结构时可以直接调用孔位特征做配合。接口部分除了左侧的USB接口，板端的其他排针引出位置也做了精准定位，方便设计外接排线的走线路径，避免排线和其他结构件产生干涉。在做项目结构设计时，使用这个数模可以直接在装配环境里匹配开发板的安装位置，提前规划电池、外接模块、连接线的排布空间，不需要拿到实物再反复测量尺寸，能大幅缩短原型开发的结构设计周期，减少打样返工的概率。对于做嵌入式设备外壳定制的设计师来说，

　　这个数模还能直接用来做壳体的止口、固定柱、接口挡边的设计，所有配合尺寸都能直接从数模上提取，不需要手动测绘，避免手动测量带来的尺寸误差。建模时也考虑到了板上元件的高度差，不同高度的元件分别做了分层标注，设计内部支撑结构时可以避开较高的元件，同时在较低元件的位置合理布置加强筋，既保证壳体强度，也不会挤压到板上的电子元件。另外，数模还原了板边的倒角细节，设计壳体内部的定位槽时可以直接匹配板边轮廓，让开发板安装时能够精准定位，不会出现装配时偏移的问题。
