CoreXY结构桌面级FDM熔融沉积成型设备

　　该设备采用成熟的CoreXY运动架构，区别于传统Prusa i3类机型的单轴带动喷头移动方案，两个步进电机同步配合驱动X、Y轴的运动，通过皮带传动的差速控制实现喷头在XY平面内的精准位移，这种结构将X轴驱动电机的重量转移到机架上，大幅降低运动端负载，能在高速打印工况下保持更稳定的运动精度，减少惯性带来的振纹与层纹问题，适配小批量定制零件、手板验证、工装夹具制作等多类场景，不管是创客空间的创意打样，还是小型加工车间的非标零件快速制作，都能匹配对应的使用需求。

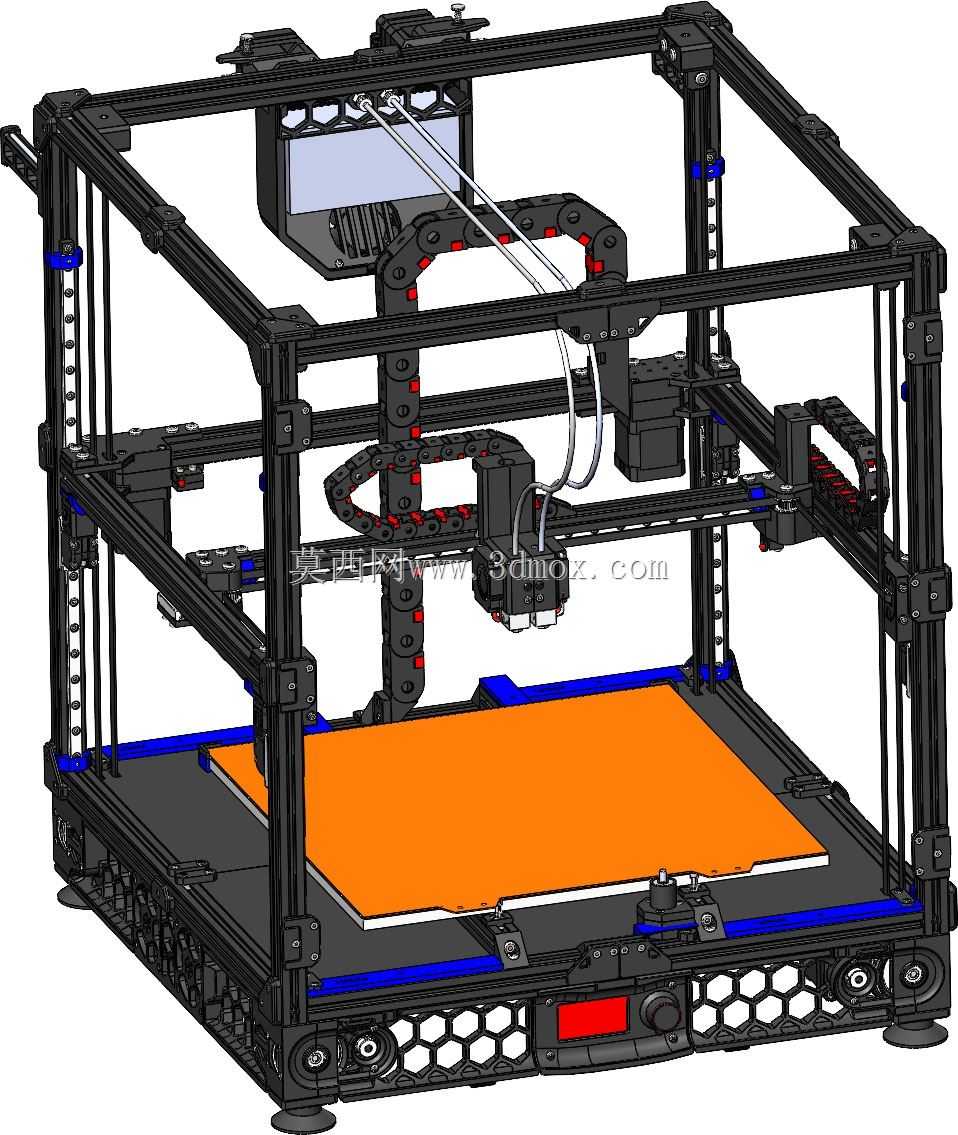

　　整机框架采用标准工业铝型材搭建，型材槽口内置预埋螺母完成各部件的连接，无需复杂的焊接或一体成型加工，装配过程中可根据实际公差调整各轴的平行度与垂直度，后期维护更换部件也无需拆解整机构架，框架四周的型材连接处采用角件加固，抵消高速运动时产生的框架形变，保证长时间运行下的结构刚性。成型平台采用大尺寸平面板材作为基底，表面覆盖适配PLA、ABS、PETG等多类耗材的附着层，平台底部集成均匀排布的加热元件，可根据耗材特性设置对应加热温度，减少大尺寸模型打印时的翘边问题，平台调平结构采用多点支撑设计，配合手动或辅助调平机构，能快速校准平台与喷头的平行间距，保证首层打印的附着一致性。

　　喷头组件采用近程挤出结构，挤出电机直接安装在喷头滑座上，缩短耗材送料路径，对柔性耗材的适配性更强，能稳定打印TPU等软质耗材，喷头端集成散热风道与加热块，喉管部位的散热结构阻断热量向上传导，避免耗材提前膨胀造成堵头，加热块可快速升温至常用耗材所需的温度区间，配合保温层减少热量损耗，保证出丝的均匀性。Z轴传动采用双丝杆配合直线导轨的结构，两根丝杆分别布置在平台两侧，通过同步带连接实现同步升降，避免单丝杆驱动带来的平台倾斜问题，导轨的导向精度保证Z轴升降的直线度，层厚控制精度可覆盖0.1mm到0.3mm的常用区间，满足不同精度要求的打印需求。

　　设备顶部预留了耗材架安装位，可直接挂载1kg规格的标准耗材卷，耗材通过导料管送入喷头组件，走线采用拖链收纳设计，所有电机线、温控线、限位开关线都内置在拖链内，随运动部件往复移动时不会出现线缆缠绕、磨损断裂的问题，设备底部的电控仓采用分层布局，电源、主控板、驱动模块分开布置，减少电磁干扰对信号传输的影响，仓体表面开设蜂窝状散热孔，配合散热风扇形成内部风道，带走长时间运行产生的热量，保证电控元件工作在稳定的温度区间。

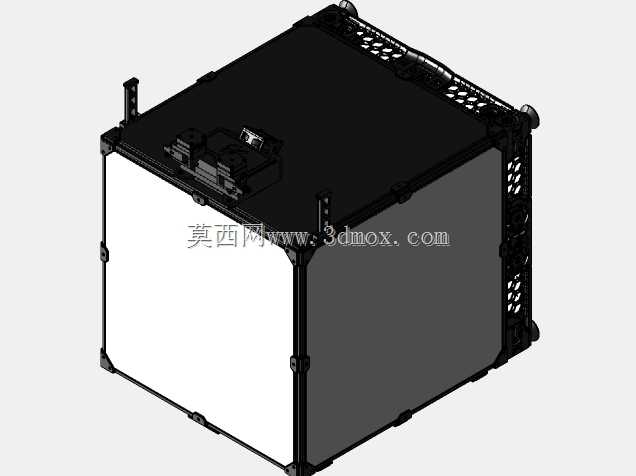

　　从安装边界来看，整机外形为方正的立方体结构，占用桌面面积与常规27寸显示器相当，放置在标准工作台面上即可使用，无需额外的固定基础，设备运行时的振动幅度控制在极小范围内，不会对桌面其他物品造成干扰，各运动轴的行程经过合理规划，在有限的外形尺寸下最大化成型空间，可满足绝大多数日常打印件的尺寸需求，框架外侧预留了多个拓展安装位，后期可加装自动调平传感器、耗材断料检测模块、腔体保温罩等配件，拓展设备的使用场景与功能覆盖范围。

　　在实际使用场景中，这类设备可完成结构验证件的快速制作，在产品研发阶段无需开模即可拿到实体样件，验证装配关系与结构合理性，也可制作定制化的工装治具，根据生产线的实际需求快速制作适配的定位夹具、辅助工具，相比传统机加工方式大幅缩短制作周期、降低制作成本，对于教育场景而言，开放的结构设计也能让使用者清晰理解FDM打印的运动原理与机械结构逻辑，适合作为机械结构教学、3D打印技术实践的实操载体。设计过程中对各运动部件的干涉问题做了充分校验，所有运动路径都预留了足够的安全间隙，喷头移动到极限位置时不会与框架、平台等固定部件发生碰撞，皮带张紧结构采用可调式设计，使用一段时间后皮带出现松弛时，可直接通过张紧螺丝调整皮带张力，无需拆解传动结构，日常维护的操作门槛较低。
