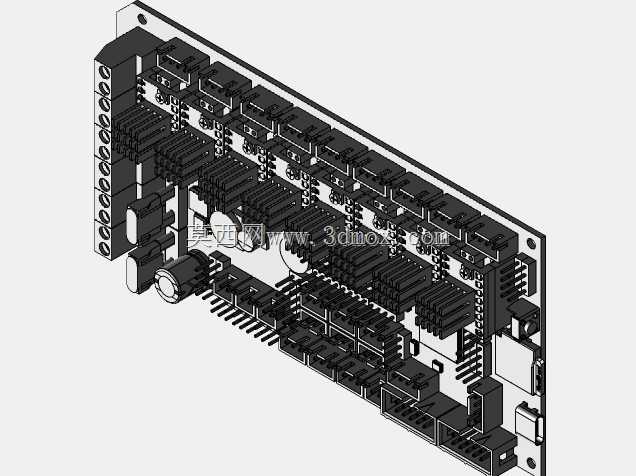

FYSETC SPIDER V1.1 3D打印机主控电路板

　　这款主控电路板主要面向桌面级FDM 3D打印机的运动控制场景，作为设备的核心控制载体，承担着步进电机驱动、温度信号采集、加热回路通断控制、限位信号触发响应、人机交互数据传输以及上位机指令解析的核心功能，是整台3D打印机的运算与控制中枢。从结构设计来看，板载集成了多组步进电机驱动插槽，可直接适配常用的TMC系列静音驱动模块，省去了额外外接驱动扩展板的接线工序，驱动插槽的排布沿板边纵向对齐，每个插槽的引脚定义统一，安装驱动时仅需对准方向即可插接，相邻插槽之间预留了足够的散热间隙，避免多驱动同时工作时热量堆积导致的驱动过流保护。板上的接线端子全部采用带锁扣的插拔式设计，分别对应热端加热、热床加热、温度传感器、限位开关、散热风扇等外设接口，

　　端子旁印有清晰的丝印标识，现场接线时无需反复查阅引脚定义手册，可有效降低装配阶段的接线错误率。从安装边界来看，整板采用标准安装孔位布局，四个固定孔的孔距匹配市面上多数桌面级3D打印机的控制盒安装位，安装孔位周边预留了3mm的绝缘间隙，安装时使用M3尼龙柱固定即可，不会出现板件与金属安装框架接触短路的问题。板上的电源输入接口布置在板侧边缘，支持大电流直流电源输入，输入回路旁集成了滤波电容阵列，可有效抑制电源端的纹波干扰，避免电机运动时出现抖动、失步的问题。板载的USB通讯接口采用加固式设计，接口周边增加了焊盘固定结构，频繁插拔通讯线时不会出现接口松脱的情况。从实际使用的角度出发，这块主控板的元件排布做了针对性优化，

　　发热较大的电源管理元件布置在板边通风位置，与驱动模块的散热区域形成独立的散热风道，配合控制盒内的散热风扇即可形成顺畅的空气流通路径，长时间连续打印作业时，板上核心元件的工作温度可维持在合理区间，不会出现过热降频的情况。板上预留了扩展接口，可外接显示屏、自动调平传感器、断料检测模块等常用外设，扩展接口的引脚定义兼容主流开源3D打印机固件，无需额外修改固件引脚配置即可直接适配。在结构建模层面，模型还原了板上所有接插件、电容、芯片、排针的实际外形与安装位置，可直接用于3D打印机控制盒的结构干涉检查，在设计控制盒内部走线槽、固定支架时，可直接调取该模型进行装配验证，确认各个接口的插拔空间是否充足，散热风道的走向是否会被板上元件阻挡，

　　固定柱的位置是否与板上元件产生干涉。建模时对板上的细小元件做了合理简化，既保留了装配验证需要的关键外形尺寸，又不会因为过多细碎特征导致装配体运行卡顿，板的整体厚度、接插件的突出高度、排针的伸出长度都按照实际实物尺寸还原，在做控制盒的内部布局设计时，可直接参考模型给出的尺寸边界预留安装空间，比如驱动模块上方需要预留至少10mm的散热空间，接线端子外侧需要预留至少15mm的手指操作空间用于插拔接线，USB接口外侧需要预留足够的线材插拔空间，这些关键的安装边界在模型中都有准确的体现。
