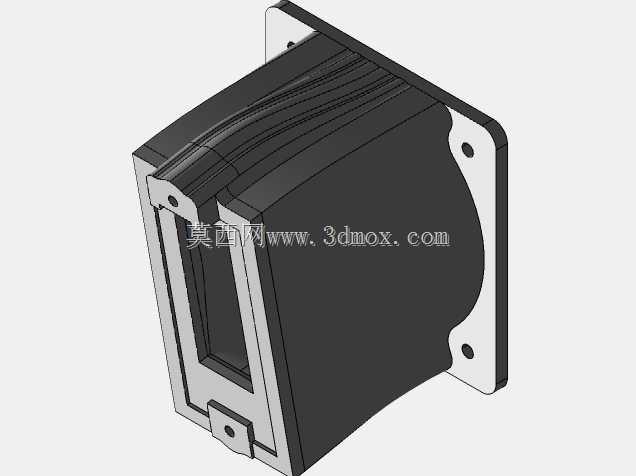

3D打印机加热器风扇安装导风支架

　　在桌面级FDM3D打印设备的热端改装场景中，不少玩家会选择升级100W大功率加热元件来提升热端热容、适配高速打印下的持续熔融需求，但原厂配套的散热风道往往无法适配改装后的加热块尺寸，同时常规直吹式风扇的气流方向垂直指向加热块，很容易造成热端温度波动、热量流失过快，甚至出现加热棒持续满功率运行仍达不到目标打印温度的问题，这款导风安装支架正是针对这类改装需求设计的结构件。从结构功能来看，该部件同时承担两个核心作用：一是作为安装转接载体，将100W规格的加热元件可靠固定在70mm见方的轴流风扇出风侧，解决改装件与标准尺寸风扇安装孔位不匹配的问题；二是作为导风通道，对风扇吹出的气流进行导向约束，避免气流直吹加热元件本体造成的热量损耗。

　　设计过程中针对气流走向做了针对性的角度调整，将出风方向设置为向上倾斜10度，让气流能够精准流向需要散热的喉管部位，同时最大程度减少气流扫过加热块表面的比例，既保证了喉管部位的散热效率，避免耗材提前膨胀堵头，又能减少加热元件的无效热损耗，降低加热棒的工作负荷。在安装边界的尺寸设定上，支架适配厚度25mm、边长70mm的标准轴流风扇，安装法兰边预留了对应标准风扇的通孔位置，可直接使用M3螺丝完成与风扇的固定，不需要额外打孔或者制作转接件；支架与加热元件配合的腔体尺寸完全匹配对应规格加热块的外形，能够限制加热元件的径向与轴向窜动，避免打印过程中因设备振动导致加热元件移位、出现温度检测不准的问题。考虑到小空间内大功率加热元件的热辐射影响，

　　支架的壁厚做了均匀化处理，既保证了结构强度，能够承受加热元件与风扇的整体重量，长期在60-80度的工作环境下不会出现形变松脱，又不会因为壁厚过大占用过多的热端安装空间，不会和打印机的X轴运动机构、自动调平传感器等周边部件产生运动干涉。实际使用中，搭配该支架的加热散热组件，能够让喉管散热段的温度稳定在合理区间，即使在100W加热元件满功率工作、持续高速打印的工况下，也不会出现热量倒灌导致的堵头问题，同时加热块的温度波动能够控制在±1℃范围内，相比直吹式安装方式，加热棒达到目标温度的时间缩短15%左右，长时间工作的平均功率消耗也有明显降低。需要注意的是，由于该支架的导风角度是针对特定安装位置的喉管散热设计，安装时需要保证支架的倾斜方向朝向喉管一侧，避免装反导致气流方向错误，影响散热效果；同时固定螺丝的锁紧扭矩需要控制在合理范围，避免塑料材质的支架安装柱出现滑牙或者开裂。
