PACKARD C240A低压信号切换继电器结构

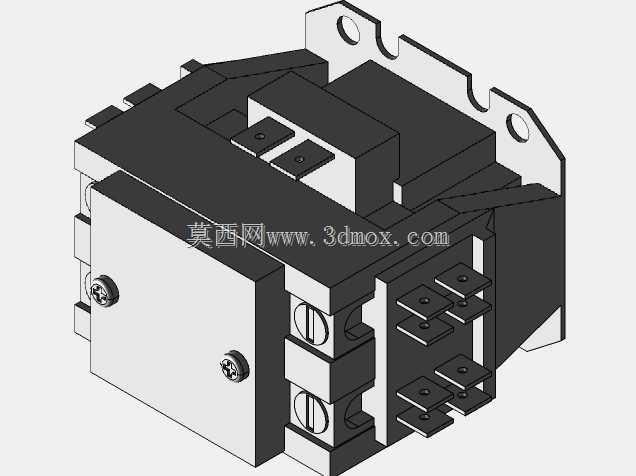

　　在低压配电与小型设备控制回路里，这类24VAC信号驱动的切换继电器是很常见的执行元件，日常做设备二次回路设计时经常会碰到选型需求，尤其是需要用低压控制信号去通断240VAC负载回路的场景，比如小型暖通设备控制、商用小家电的功率回路切换、工业现场的分布式IO负载驱动，都需要这类中间切换元件来做强弱电的隔离与回路扩容。从结构设计来看，这款继电器采用了带安装挂耳的一体式壳体结构，顶部的两个带孔安装耳是直接冲压成型在金属支架上的，安装孔位适配常规的面板螺丝固定，安装时不需要额外加装固定卡扣，直接通过M3或者M4的螺丝就能把继电器固定在设备内部的安装板或者电控盒侧壁上，安装边界的预留尺寸需要考虑接线端的操作空间，

　　也就是接线端子侧要留出至少15mm的手指操作空间，方便螺丝刀拧动接线螺丝。壳体部分采用了阻燃工程塑料与金属支架结合的设计，主体的塑料外壳做了加强筋结构，能承受接线时的侧向力不会出现壳体开裂，侧面的两个固定螺丝是用来把内部的电磁线圈总成、触点总成牢牢固定在外壳内部，避免设备运行时的振动导致内部元件移位。接线端采用了快插式的插片端子，分上下两排排布，每排四个插片，分别对应线圈控制端与主回路触点端，这种插片设计适配标准的6.3mm插簧，接线时不需要拧螺丝，直接把压好线的插簧插到位就能完成接线，适合批量装配的生产线作业，能大幅减少接线工时。从功能实现逻辑来看，这款继电器的核心是通过24VAC的控制信号给内部线圈供电，

　　线圈得电后产生电磁吸力带动衔铁动作，从而带动触点组完成状态切换，实现240VAC主回路的通断控制，线圈回路与主回路之间做了绝缘隔离，能避免主回路的高压串入控制回路损坏前端的控制元件。设计时的细节考量也很贴合实际使用场景，比如壳体的散热缝隙，在触点带载通断时产生的热量可以通过缝隙自然散出，避免长期高温导致塑料壳体老化；安装耳的折弯角度做了优化，固定时螺丝的压紧力不会直接作用在塑料壳体上，而是通过金属支架传递到安装面，长期使用不会出现塑料壳体被压裂的问题。触点部分的结构采用了常开常闭独立分组的设计，可以同时控制两路独立的240VAC回路，满足小功率设备多回路同步切换的需求，比如同时控制风机与加热管的供电通断，

　　不需要额外加装多个继电器来实现同步控制。在做三维建模的时候，这类元件的结构还原重点要放在安装位的尺寸精度、接线端子的位置度上，因为这些尺寸直接影响后续整体设备装配时的干涉检查，如果安装孔位的间距做不准，实际装配时就会出现螺丝对不上孔的问题；如果接线端子的位置偏差太大，就会导致线束装配时出现长度不够或者与周边元件干涉的情况。另外壳体上的螺丝头沉台结构也要还原准确，不然做装配仿真的时候会出现螺丝与壳体表面干涉的误报。从实际选型适配的角度来说，这款继电器适合控制电流在10A以内的240VAC阻性负载，比如小型加热片、交流风机、指示灯组这类负载，不适合直接控制电机类的感性大冲击负载，如果要控制电机类负载需要在触点端加装浪涌吸收元件来延长触点使用寿命。日常做设备结构布局时，这类继电器要尽量远离发热量大的元件比如功率电阻、变压器，避免环境温度过高导致线圈绝缘老化加速，同时也要尽量远离强干扰源比如变频驱动器的动力线，避免干扰导致线圈误动作。
