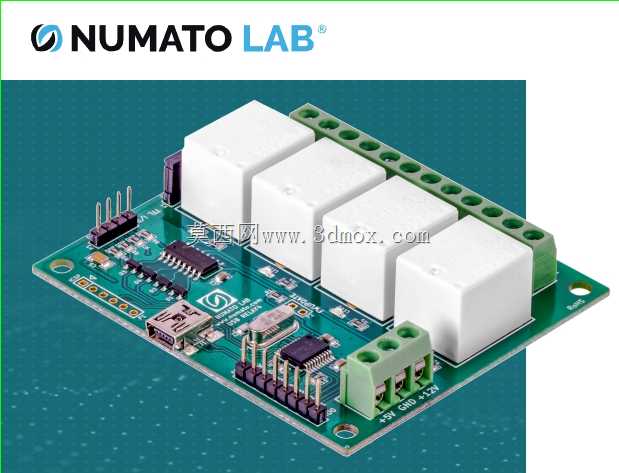

四通道USB继电器控制中继模块结构设计

　　在小型工业自动化控制、家居智能改造、测试工装搭建的场景里，这类集成式USB继电器中继模块是非常常用的IO扩展执行部件，不需要额外搭建驱动电路，直接通过USB接口和上位机通讯就能完成负载通断控制，省去了传统继电器板需要外接电源、单独做电平转换的麻烦。从结构设计上看，整块PCB采用FR-4环氧玻纤基材，板载四个独立的SPDT功率继电器，单路最大开关电流可达7A，适配12V直流负载驱动需求，控制侧的GPIO端口全部兼容3.3V TTL电平，不管是对接单片机开发板还是工控机IO端口都不需要额外加电平匹配电路，能直接插针对接，减少现场接线的工作量。PCB布局上把强电侧的接线端子和弱电控制侧做了物理分区，

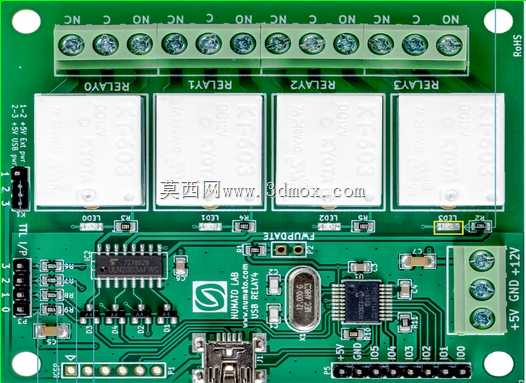

　　上端的绿色螺钉端子排对应四个继电器的常开、常闭、公共触点，每个端子间距5.08mm，符合工业接线的安全爬电距离要求，接线时不需要额外处理绝缘隔离，拧紧紧固螺钉就能完成导线固定，适配0.5-2.5平方毫米的多股铜芯导线接入。模块左下角预留了标准USB-B型接口，位置刚好避开板载的晶振、USB接口芯片等敏感器件，插拔USB线的时候不会和周边元件产生干涉，接口旁预留了滤波电容和ESD保护器件，能抑制USB热插拔时的浪涌脉冲，避免通讯芯片损坏。四个继电器沿PCB纵向并排布置，每个继电器下方都预留了焊盘透锡孔，波峰焊时焊锡能充分浸润引脚，大电流通过时不会因为引脚虚接发热，继电器之间预留了2mm的间隙，

　　长时间带载工作时的热量能通过间隙自然对流散出，避免相邻继电器温升叠加导致触点寿命下降。模块右下角预留了外接电源的绿色接线端子，当继电器驱动的负载功率较大、USB端口供电不足时，可以通过这个端子外接12V直流电源给继电器线圈供电，电源回路和USB通讯回路之间做了二极管隔离，不会出现电流倒灌损坏上位机USB端口的问题。PCB四个角都设计了直径3.2mm的安装孔，孔位距离板边3mm，可以直接用M3铜柱固定在设备机箱内部或者测试工装的安装板上，安装孔周边没有布置走线，固定时即使铜柱和机箱金属壳体接触也不会造成电路短路。板载的排针全部采用2.54mm标准间距，既可以直接插在面包板上做原型验证，也可以通过杜邦线外接扩展传感器或者指示灯，

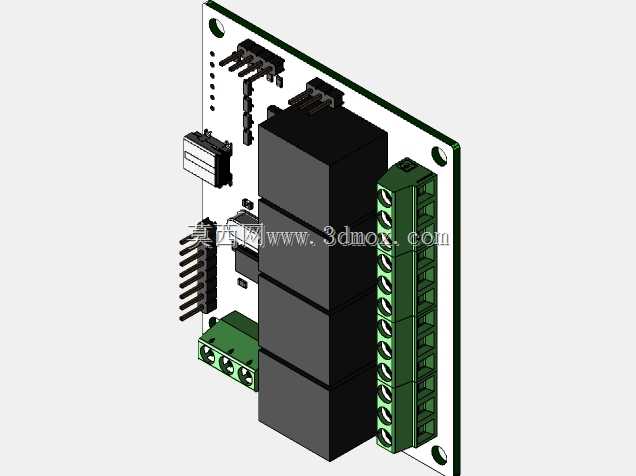

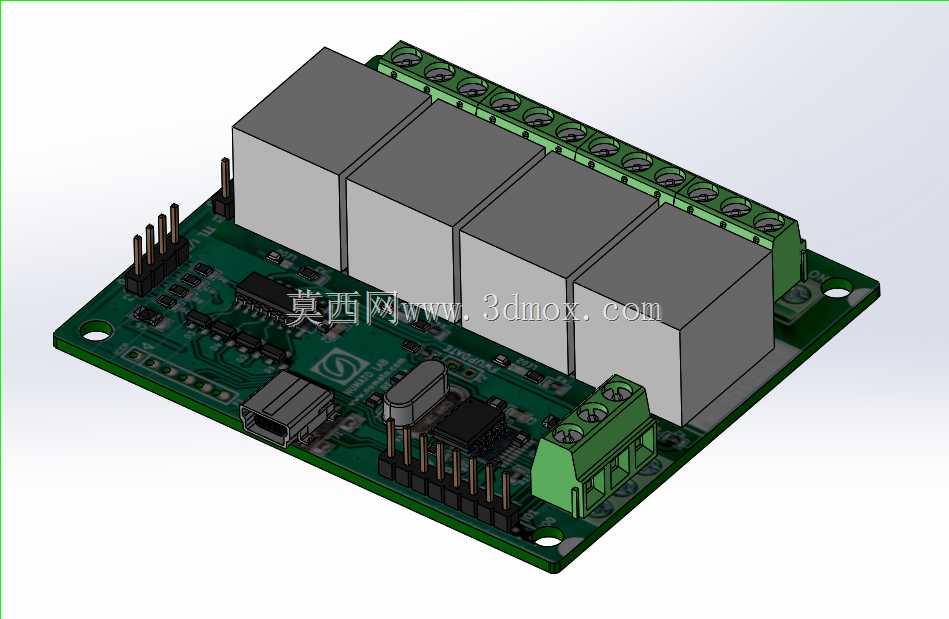

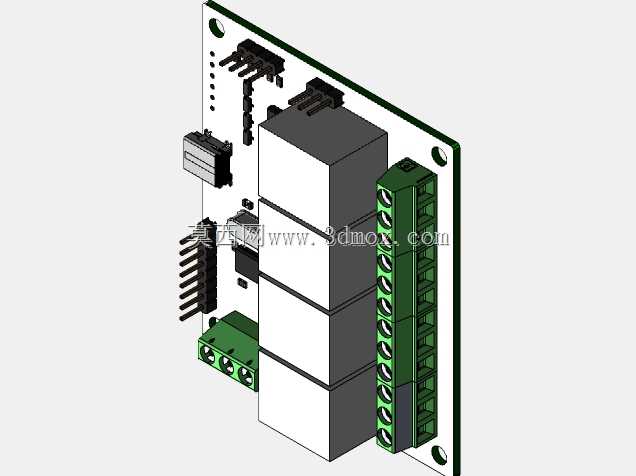

　　每个GPIO引脚旁边都丝印了对应的功能编号，接线时不需要反复查阅原理图就能快速对应端口。从实际使用的角度看，这类模块的结构设计充分考虑了现场调试的便利性，所有需要人工操作接线的端子都布置在PCB的外侧边缘，元件高度最高的继电器布置在板卡中间区域，不会遮挡接线端子的操作空间，用螺丝刀拧接线端子螺钉的时候，不会被周边较高的元件挡住操作路径。USB接口的位置做了下沉式的丝印标识，插线时能快速对准接口方向，不会因为插反损坏接口。板载的状态指示灯布置在每个继电器对应的位置，继电器吸合时对应的指示灯点亮，现场调试时不需要万用表测量就能直观判断每一路的工作状态，排查故障时能快速定位问题通道。在安装边界上，整块板卡的外形尺寸适配标准DIN导轨安装附件的固定孔位，如果需要装在工控柜的导轨上，只需要加装配套的导轨卡扣就能直接固定，不需要额外打孔改装。PCB的板厚采用1.6mm的标准厚度，兼顾结构强度和布线空间，板边做了圆角处理，拿取时不会被锋利的板边划伤，也不会在安装时刮伤机箱内的其他导线绝缘层。对于做小型自动化设备开发、测试治具设计的工程师来说，这类集成模块的三维结构模型能直接导入设备总装图里做干涉检查，提前确认安装空间、接线方向是否和周边结构件冲突，减少样机打样后的结构修改次数，不用自己从零开始测绘元件尺寸，能大幅缩短结构设计的周期。
