海登676车型配套变速箱油冷却散热装置

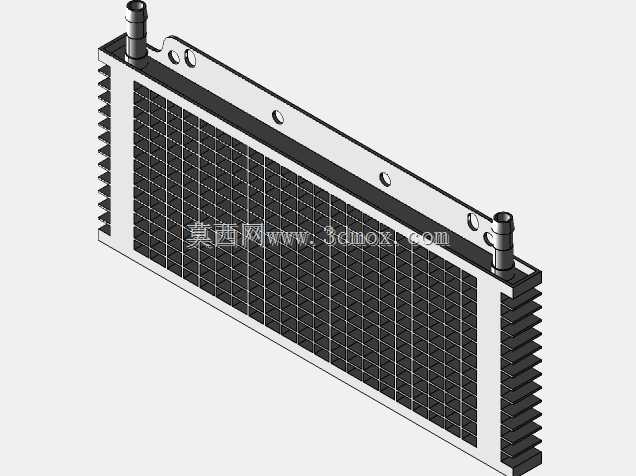

　　在动力传动系统的热管理设计环节，自动变速箱的油液温控一直是影响传动效率、摩擦片寿命以及换挡平顺性的核心要素，这款适配特定车型的变速箱油冷却装置，正是针对高负荷工况下变速箱油温过高的问题开发的外置换热部件。不同于集成在发动机水箱水室里的原厂水冷式油冷，这款外置风冷结构的冷却器可以独立布置在车头迎风区域，不需要接入发动机冷却水路，避免了水温波动对变速箱油温的连带影响，尤其适合改装场景、重载牵引工况以及持续高转速行驶场景下的散热需求。从结构设计来看，这款冷却器采用了板翅式换热的核心结构，主体芯体由多层冲压成型的散热翅片与油道隔板交替叠压焊接而成，两侧的油室采用冲压成型的端盖密封，进出油口采用了标准的快插式硬管接头，

　　接头位置突出于芯体安装平面，方便现场布置油管时预留足够的操作空间，不需要额外增加接头转接座就能完成管路连接。芯体两侧设计了连续的锯齿形散热鳍边，相比平直的散热边条，这种结构可以在车辆行驶时切割迎面气流，在芯体表面形成更多紊流，减少空气边界层的热阻，在相同迎风面积下能提升15%左右的散热效率，同时鳍边的折边结构也能提升芯体整体的结构强度，避免车辆行驶中的碎石冲击造成芯体变形。安装边界方面，芯体上方的安装法兰边设计了四个等距分布的圆形安装孔，孔位公差按照整车级安装要求控制在±0.2mm以内，安装时可以直接通过螺栓固定在车头的冷凝器前方或者防撞梁上方的预留支架上，不需要额外打孔制作转接支架，安装面与芯体主体的平行度控制在0.3mm以内，

　　避免安装时螺栓紧固造成芯体扭曲变形，影响内部油道的流通截面。建模过程中，考虑到这类售后改装件的实物测绘条件限制，没有采用全特征精细化扫描的方式还原每一片翅片的微观细节，而是将翅片阵列做了网格简化处理，既保留了芯体的整体外形尺寸、安装位置、接头规格这些选型和安装需要的核心参数，也避免了模型面数过高造成的装配卡顿，完全能满足改装方案设计、管路布置校核、安装空间验证的使用需求。从实际使用场景来看，这类外置油冷器的核心作用是把变速箱工作过程中摩擦片、齿轮啮合产生的热量通过流经芯体的空气带走，将变速箱油的工作温度稳定在80-100摄氏度的最优区间，避免油温过高造成的油液氧化变质、摩擦片摩擦系数下降、密封件老化加速等问题。

　　设计时特意控制了油道的流通截面，在保证散热效率的同时不会造成过大的油阻，不会影响变速箱阀体的正常油压建立，避免出现换挡延迟、离合器结合压力不足的问题。芯体的整体厚度控制在合理范围内，安装后不会突出于车头防撞梁的前方，避免低速碰撞时首先损坏冷却器，同时进出油口的朝向设计为同侧垂直向上，方便管路从上方走线，避开下方的悬挂摆臂、转向拉杆等运动部件，减少管路与运动部件干涉的风险。在建模的细节处理上，安装孔的倒角、接头处的密封槽、芯体边缘的包边结构都做了还原，能够直接用于生成安装示意图、管路走向图，也可以导入到整车改装的装配模型中做干涉检查，不需要二次修整模型的外形轮廓。对于结构设计从业者来说，这类外置换热部件的建模逻辑也具备参考价值，在处理类似的阵列式翅片结构时，不需要追求微观结构的1:1还原，只需要保证安装接口、外形边界、核心功能尺寸的准确性，就能满足绝大多数工程场景的使用需求，同时大幅降低模型的数据量，提升大装配体的运行流畅度。
