多色可选拱廊式面板安装按钮结构

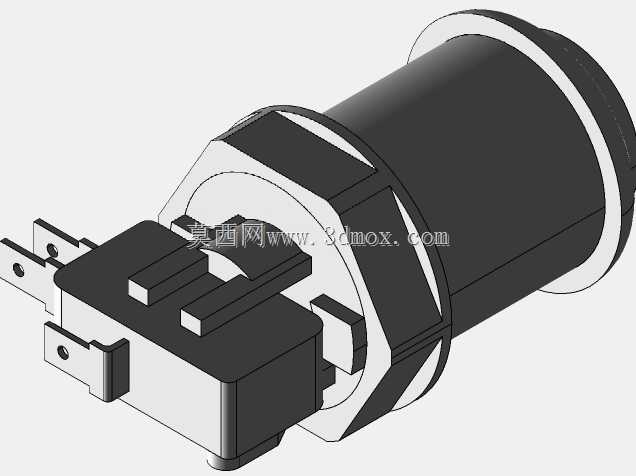

　　这类拱廊风格按钮最初的应用场景是街机操作台的操控输入，现在也广泛用在自定义工控面板、小型设备操作端、DIY电子项目的人机交互环节，作为操作人员向设备传递触发信号的核心输入部件。从结构设计来看，主体采用螺纹式安装结构，安装时仅需在面板上开出对应直径的圆孔，将按钮主体从面板正面穿入，背面通过配套的锁紧螺母旋紧固定，不需要额外的卡扣或者焊接固定结构，安装拆卸都十分便捷，适合小批量设备组装或者后期维护更换的场景。建模过程中特意将螺纹部分做了简化处理，没有按照标准螺纹牙型逐圈建模，因为实际装配场景下，螺纹段仅需要实现锁紧限位功能，逐圈还原螺纹牙型会占用大量的模型数据资源，拖慢装配体的打开和运算速度，这种简化处理既保留了安装结构的边界尺寸，

　　也兼顾了三维模型在装配调用时的运行效率。按钮的前端操作帽做了圆弧过渡的拱面设计，操作时手指按压的接触面积更大，长时间操作也不容易产生硌手的疲劳感，操作帽和主体基座之间预留了足够的按压行程，按压到位后有清晰的触感反馈，能让操作人员明确感知触发状态，避免误触发或者触发不到位的情况。尾部采用快插式接线端子结构，接线时不需要焊接，只需要将对应线径的导线插入端子的锁紧孔即可完成接线，端子的引脚间距做了标准化设计，兼容常规的杜邦线接线规格，不管是手工接线还是批量线束加工都能适配。目前该结构覆盖六种不同的操作帽配色，分别对应不同的信号功能区分，常规场景下红色用于急停或者停止触发、蓝色用于复位功能、黄色用于预警类触发、黑色用于常规启动、

　　白色用于功能切换、绿色用于运行确认，不同配色的按钮除了操作帽颜色差异之外，安装尺寸、接线结构、按压行程参数完全一致，设备设计时可以根据功能分区需求灵活选配，不需要调整面板开孔尺寸或者安装结构。从安装边界尺寸来看，按钮主体的外径适配行业通用的16mm面板开孔，螺纹段的长度足够适配1-5mm厚度的面板安装，不管是薄的亚克力面板、PVC面板，还是稍厚的金属钣金面板都能可靠锁紧，尾部接线端子突出主体的长度控制在合理范围，不会因为端子过长导致面板背面布线空间不足，端子的插拔方向和按钮安装轴线平行，布线时导线可以顺着安装方向引出，不会和面板背面的其他元器件产生干涉。结构设计上还做了防呆处理，主体上的定位卡槽和面板上对应的定位缺口配合后，

　　可以防止按钮在螺母锁紧过程中跟转，避免接线端子随主体转动扯断导线。按压结构内部做了复位弹簧的安装位预留，弹簧的预压行程经过匹配，按压力度控制在适合手指操作的区间，既不会因为力度太轻容易误碰，也不会因为力度太大导致操作费力。这类按钮的触点额定负载适配常规的低压小电流控制回路，完全满足小型电子设备、工控操作面板、自定义操控台的信号传输需求，建模时还原了所有的装配配合间隙，导入装配体后可以直接用于面板开孔定位、安装干涉检查、布线空间预留的设计环节，不需要再对模型做额外的结构修正。
