工业级方形底座摇杆操作控制部件

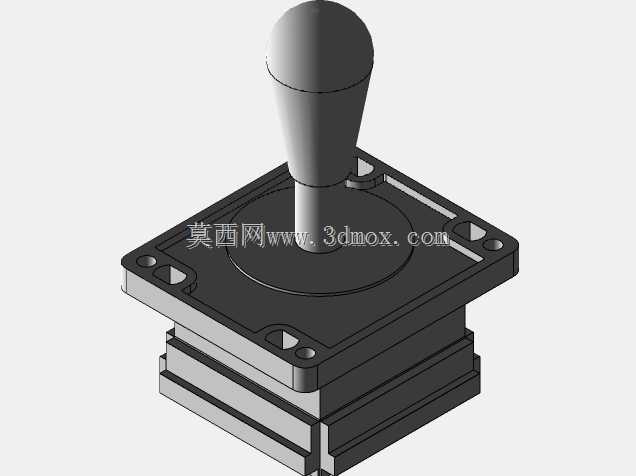

　　这类操纵杆常被用于街机游戏设备、工业控制台、小型模拟操作装置的指令输入环节，作为人机交互的核心操作部件，它承担着将操作人员的手部摆动动作转化为电信号传递给后端控制系统的作用，在街机格斗类设备中，它是玩家输入方向指令的核心载体，在部分简易工业控制工位上，也可作为小型设备的点位移动、方向切换操作件使用。从结构设计来看，这款操纵杆采用方形法兰式安装底座，底座上预留了四个对称分布的安装孔位，安装时可直接通过螺栓将底座固定在设备操作面板的预留开孔位置，安装孔的位置公差设计预留了0.2mm的装配余量，能够适配多数常规操作台面板的开孔尺寸，底座下方的叠层结构是摇杆的微动触发组件安装位，内部通过摆杆结构带动四个方向的微动开关通断，

　　实现上下左右四个基础方向以及斜向组合方向的信号输出。设计过程中没有对零件做过度的细节还原，核心围绕安装空间边界与操作动作行程做结构搭建，操纵杆的握柄采用上粗下细的锥台加球形顶端的造型，符合人手握持操作的人机工程要求，球形顶端的直径适配成年人指腹贴合的尺寸，操作时手腕自然搭在操作面板上，手指轻握握柄即可完成全方向的摆动操作，摆动行程控制在常规摇杆的通用行程范围内，不会出现行程过大导致操作疲劳、或是行程过小触发误动作的问题。从安装边界来看，方形底座的边长尺寸适配标准街机操作台的通用安装开孔规格，底座下方的叠层结构高度控制在常规面板下方的预留空间范围内，不会和面板下方的电路板、走线结构产生干涉，安装时不需要额外对设备面板做二次裁切加工，

　　可直接替换同规格的老式摇杆部件。在功能特性上，这款摇杆的结构设计优先保障操作的稳定性，底座采用加厚的法兰结构，安装后不会因为频繁的大力操作出现底座松动的问题，握柄与底座中心的连接轴采用同轴度较高的配合设计，摆动过程中不会出现径向晃动的虚位，各个方向的触发力度保持一致，斜向操作时能够同时触发两个相邻方向的微动开关，不会出现斜向指令丢失的问题。实际应用中，这类结构的摇杆除了用于游乐设备之外，也可经过防尘密封改造后用于简易的工业遥控装置、小型工程机械的操作端，核心的方形安装底座结构具备较强的适配性，只需要更换下方的触发组件，就可以适配不同的信号输出需求，不管是开关量信号的通断输出，还是搭配电位器实现模拟量的角度输出，

　　都可以在这个基础安装结构上做拓展设计。建模过程中优先保证了安装配合面的尺寸精度，所有安装孔的位置、底座的配合止口尺寸都按照通用安装规范做了对齐，握柄的摆动角度做了限位结构的模拟，能够直观展示摇杆在最大摆动角度下的空间占用范围，方便设计人员在做操作台整体布局时，预留出足够的操作空间，避免相邻操作部件和摇杆握柄产生运动干涉。
