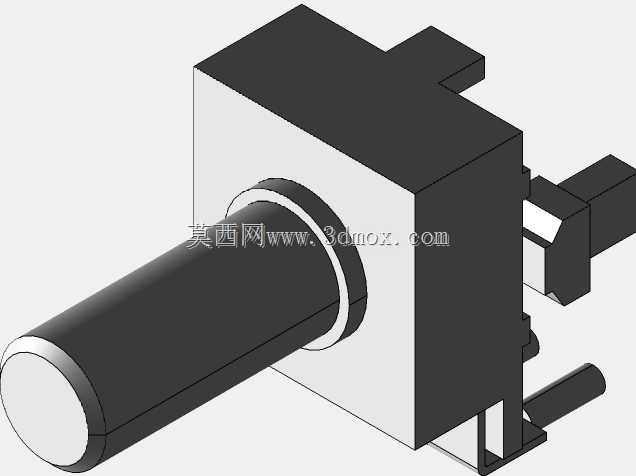

CTS296UD系列卧式可调电位计结构模型

　　在消费电子、通讯终端、小型工控板卡的电路设计环节里，板载可调电位计是极为常见的被动调节元件，这款CTS296UD系列电位计的三维结构，完全围绕PCB插装场景做了适配性建模，还原了量产元件的全部安装边界与结构细节。从实际应用场景来看，这类电位计多用于通讯手持设备、小型音频模块、工业传感信号调理板上，承担信号增益调节、参考电压微调、音量控制这类需要人工校准参数的功能，相比贴片式可调电阻，带长轴柄的结构更适合设备外壳预留调节孔的场景，用户无需拆开设备外壳，用小号螺丝刀就能直接伸到轴柄位置完成参数调校，日常运维调校的便利性远高于贴片可调元件。

　　从结构设计思路来看，建模时优先还原了元件的插装引脚布局，引脚的间距、伸出长度、折弯角度完全匹配常规PCB布局的推荐焊盘位置，做PCB封装设计时可以直接参考这个模型的引脚坐标，避免出现焊盘与元件引脚不匹配、插装后元件歪斜的问题。主体的塑封基座采用了带定位凸台的结构，基座侧面的两个凸起卡扣，是为了插装过波峰焊时卡在PCB的定位孔里，避免焊接过程中元件受锡流冲击出现偏移，保证轴柄的中心与外壳预留的调节孔同轴，不会出现调节时螺丝刀卡滞、轴柄偏磨的问题。

　　轴柄部分采用了D型截面的设计，而非整圆结构，这种设计一方面是方便配套旋钮时防呆，旋钮装上去之后不会出现空转打滑的情况，另一方面轴柄根部做了一圈凸缘限位，当轴柄按压到位或者旋钮安装到位时，凸缘会贴住基座的端面，限制轴柄的轴向窜动量，避免调节过程中轴柄被顶入基座内部，造成内部碳膜片磨损异常、调节阻值跳变的问题。基座尾部的延伸结构是元件的止挡位，对应内部碳膜的行程起止点，建模时还原了这个结构的外形尺寸，做结构堆叠时可以提前预留避让空间，避免周边元件顶住止挡位，造成电位计调节行程不足，无法覆盖全阻值范围。

　　安装边界方面，这款电位计属于卧式插装结构，元件本体贴板安装后的总高度、轴柄中心距离PCB板面的高度都做了1:1还原，做设备外壳结构设计时，可以直接参考这个高度尺寸预留调节孔的位置，不需要额外做尺寸换算。引脚的伸出长度预留了常规波峰焊的吃锡余量，插装后引脚伸出PCB背面的长度刚好符合批量焊接的工艺要求，不会因为引脚过长剪脚时碰伤周边走线，也不会因为引脚过短造成焊接虚焊。轴柄的长度适配常规通讯设备外壳的壁厚范围，调节端伸出外壳的长度刚好够螺丝刀咬合，不会因为轴柄过长造成设备内部结构干涉，也不会因为过短导致调节时螺丝刀滑脱。

　　从功能特性的结构还原来看，模型区分了内部金属构件与外部塑封部分的结构分界，虽然没有拆解内部的碳膜基片与弹片结构，但外部的所有装配、安装、调节相关的结构都做了精准还原，不管是做PCB的3D布局校验，还是做整机的结构干涉检查，都能直接调用这个模型完成装配验证，不需要再额外测绘元件尺寸。尤其是在手持通讯设备的结构设计里，板上元件的堆叠密度很高，提前导入这个电位计的模型，可以提前检查轴柄与外壳筋位、周边接插件、屏蔽罩之间的间隙，避免开模之后才发现调节孔与轴柄不同心、周边元件挡住调节路径的问题，减少样机试产阶段的结构修改次数。

　　另外，这款电位计的基座侧面做了防滑的纹理结构，在手工焊接返修时，镊子可以夹住侧面的纹理位置固定元件，不会出现打滑移位的情况，建模时也还原了这个细微结构，做装配工艺仿真时可以更贴近实际操作的场景。引脚的根部做了塑封加厚的应力释放结构，当设备受到跌落冲击时，应力会被塑封部分吸收，不会直接传递到引脚与碳膜片的连接位置，避免引脚断裂、内部接触不良的问题，这个结构细节的还原，也能帮助结构工程师在做跌落仿真时，更准确地评估元件的受力情况，提前在PCB对应位置做加固设计，比如增加点胶固定位，提升整机的抗跌落性能。
